Номер по Госреестру СИ: 60663-15
60663-15 Расходомеры электромагнитные
(OPTIFLUX)
Назначение средства измерений:
Расходомеры электромагнитные OPTIFLUX предназначены для измерений расхода жидких электропроводных продуктов.

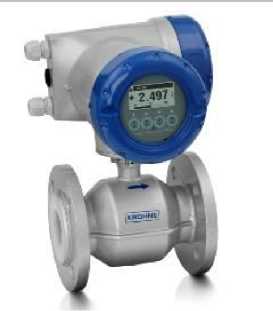

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

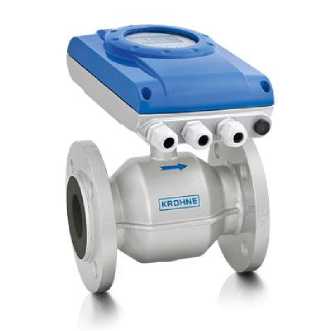

Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2020
Номер записи - 151555
ID в реестре СИ - 373955
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OPTIFLUX 2000/2050W DN150, OPTIFLUX 2000 F, IFC100 W, OPTIFLUX 1000 / 2000 / 4000 / 5000 / 6000 c конвертерами сигналов IFC 010 / 040 / 100 / 300, TIDALFLUX 4110, OPTIFLUX 70, OPTIFLUX 4300C, OPTIFLUX 4300, OPTIFLUX, Krohne OPTIFLUX 2100, IFC100 2100W, IFC100, C, 4300С, 4300C, 4300, 4100W, 4100C, 4000W, Ду 300, 4000W, Ду 250, 3051, 2100C,
Производитель
Изготовитель - ООО "Кроне-Автоматика"
Страна - РОССИЯ
Населенный пункт - Самарская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1602
Выдано извещений - 14
Кол-во периодических поверок - 496
Кол-во средств измерений - 156
Кол-во владельцев - 65
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1824 дн.
Приказы РСТ, где упоминается данный тип СИ
№580 от 2015.05.18 Об утверждении типов средств измерений (ГР 10135-15 - 60672-15)
№1474 от 2017.07.05 О внесении изменений в описание типа на расходомеры электромагнитные OPTIFLUX
№1901 от 2019.08.15 О внесении изменений в описание типа СИ Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М
№990 от 2021.06.10 О внесении изменений в сведения об утвержденном типе средств измерений
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№2438 от 2023.11.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№2531 от 2023.11.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Расходомеры электромагнитные (OPTIFLUX)

| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Кроне-Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13897-02 01.11.2007 |
Расходомеры ультразвуковые, UFM-500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
29975-05 01.10.2010 |
Расходомеры ультразвуковые, UFM 500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
29975-09 01.01.2015 |
Расходомеры ультразвуковые, UFM500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
31870-06 01.06.2011 |
Уровнемеры буйковые, BW 25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
2 года | |
|
32562-06 01.10.2011 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
32562-09 01.06.2014 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
43710-10 |
Расходомер, UFM 3030K-2235 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
43814-10 |
Расходомер, UFM 3030K ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
44750-10 01.08.2015 |
Расходомеры вихревые, OPTISWIRL 4070 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
4 года |
|
48217-11 07.07.2021 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
|
48217-11 22.11.2016 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
48218-11 16.11.2026 |
Расходомеры ультразвуковые, UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
49034-12 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
50352-12 |
Расходомер, UFM 3030 исп. UFM 3030К-1Ех ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
56453-14 12.02.2019 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
60662-15 27.03.2025 |
Уровнемеры, OPTIFLEX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
60663-15 18.05.2020 |
Расходомеры электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
|
61503-15 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
|
65381-16 06.10.2026 |
Уровнемеры радарные, OPTIWAVE ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
65383-16 06.10.2026 |
Уровнемеры, BM 26 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
67992-17 06.07.2022 |
Счетчики-расходомеры жидкости ультразвуковые, OPTISONIC 4400 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
67993-17 06.07.2022 |
Расходомеры-счетчики ультразвуковые, OPTISONIC 7300 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
70495-18 26.02.2023 |
Расходомеры-счётчики электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
|
56453-14 18.01.2024 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
|
73968-19 08.02.2024 |
Контроллеры дозирующие, Batching Master и Batch Counter ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Кто поверяет Расходомеры электромагнитные (OPTIFLUX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 30 | 0 | 6 | 0 | 30 | 0 | 6 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 10 | 0 | 10 | 0 | 8 | 0 | 8 | |||
| АО "МОСВОДОКАНАЛ" (1614) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 0 | 9 | 0 | 10 | 0 | 9 | ||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 474 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПО "ТУРБУЛЕНТНОСТЬ-ДОН" (RA.RU.311736) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 19 | 0 | 14 | 1 | 3 | 0 | 3 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 7 | 3 | 7 | 0 | 7 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 3 | 0 | 3 | 2 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 69 | 0 | 69 | 0 | 69 | 0 | 69 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 210 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 180 | 9 | 141 | 2 | 143 | 8 | 135 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 1 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 9 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 16 | 1 | 0 | 16 | 0 | 4 | 0 | 4 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 16 | 0 | 16 | 2 | 16 | 0 | 16 | ||
| ООО "ЭРИС" (RA.RU.310699) | 12 | 1 | 11 | 0 | 0 | 0 | 0 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (01.00315-2011) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АРТЕБ-РЕСУРС" (RA.RU.312032) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 311 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 66 | 0 | 66 | 0 | 66 | 0 | 66 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 34 | 0 | 34 | 0 | 33 | 0 | 33 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПМ" (RA.RU.312573) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПО ЭХЗ" АО "ПО "ЭЛЕКТРОХИМИЧЕСКИЙ ЗАВОД" (RA.RU.311657) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Расходомеры электромагнитные (OPTIFLUX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
7586 | 11829 |
|
ФБУ Белгородский ЦСМ Белгородская область |
2483 | 11829 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
16199 | 11829 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11829 |
|
ФБУ Пермский ЦСМ Пермский край |
1680 | 11829 |
Программное обеспечение
Алгоритм, реализующий измерения скорости потока рабочей среды и расчета объемного и массового расхода, преобразовывает измеренные величины в значения тока и частоты на выходе, а также выводит данные на индикатор и через цифровые интерфейсы. ПО, встроенное в микросхему, не изменяемое и не считываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
OPTIFLUX **50 |
OPTIFLUX *100 |
OPTIFLUX *300 | |
|
Идентификационное наименование ПО |
CG110 41100 |
CG100 41100 |
CG300 11100 |
|
Номер версии (идентификационный номер) ПО |
3.хх |
3.хх |
3.хх |
|
Цифровой идентификатор ПО (контрольная сумма) | |||
Знак утверждения типа
Знак утверждения типананосят на шильдик расходомера методом наклейки и титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным OPTIFLUX
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Технические условия ТУ 4213-008-33530463-2014
Поверка
Поверкаосуществляется по документу МП РТ 2278-2015 «ГСИ. Расходомеры электромагнитные OPTIFLUX. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 апреля 2015 г.
Основные средства поверки:
установка поверочная, пределы допускаемой относительной погрешности ±0,15 %; устройство «MAGCHECK VERIFICATOR» (регистрационный номер в Федеральном информационном фонде 32186-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)ИНН 6318107839
Адрес: 443538, Россия, Самарская область, Волжский район, п. Стромилово
Тел. / факс: +7 (846) 230-03-70 / +7 (846) 230-03-11
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
E-mail: info@rostest.ru
Принцип работы основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и формирование различных выходных сигналов: показания мгновенного и накопленного расхода, формирование токового выхода; формирование частотно-импульсного выхода; формирование интерфейсных сигналов (HART, RS 485 MODBUS. PROFIBUS, Foundation Fieldbus).
Расходомеры электромагнитные OPTIFLUX состоят из двух частей - первичного преобразователя и преобразователя сигналов, которые могут быть жестко связаны единой механической конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).
Первичный преобразователь представляет собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из непроводящего материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.
Первичные преобразователи имеют следующие модификации:
OPTIFLUX серии 2000 имеют фланцевую конструкцию, футеровку из полипропилена, PFA, PO или твердой резины.
OPTIFLUX серии 4000 имеют фланцевую конструкцию, футеровку выполненную из PFA с армирующей сеткой из нержавеющей стали, PTFE, PU, твердой резины, ETFE.
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Преобразователи сигналов имеют следующие модификации:
IFC 100 - индикация электропроводности продукта, выходы: токовый (с наложенным HART-протоколом), импульсный, частотный, дискретный, функции диагностики; четырехпроводная схема подключения;
IFC 300 - индикация электропроводности продукта, массового и объемного расхода, скорости потока, температуры; токовый, импульсный, частотный, дискретный выходы, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, функции диагностики; четырехпроводная схема подключения.
IFC 050 - токовый (с наложенным HART-протоколом), импульсный, частотный, RS 485 MODBUS.
Преобразователи сигналов выпускаются в следующих исполнениях:
С - компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь;
F - разнесенное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (поставляется производителем);
W - разнесенное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (поставляется производителем);
R - разнесенное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (поставляется производителем).
В зависимости от условий применения и требуемых характеристик прибора, первичные преобразователи комбинируются с различными преобразователями сигналов.
Расходомеры электромагнитные OPTIFLUX выпускаются в следующих сочетаниях:
OPTIFLUX 2000 - с преобразователями сигналов IFC 050 (до Ду 1200 мм); IFC 100, IFC 300.
OPTIFLUX 4000 - с преобразователями сигналов IFC 100; IFC 300.
б) OPTIFLUX 4000F
а) IFC 050
б) IFC 100
в) IFC 300
Рисунок 1 - Общий вид преобразователя сигналов
а) OPTIFLUX 2000F
Рисунок 2 - Общий вид первичных преобразователей расходомеров электромагнитных OPTIFLUX (раздельное исполнение)
а) OPTIFLUX 2050C
б) OPTIFLUX 4300C
Рисунок 3 - Общий вид расходомеров электромагнитных OPTIFLUX (компактное исполнение)
Пломбирование расходомеров электромагнитных OPTIFLUX не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер в составе: первичный преобразователь и электронный блок |
OPTIFLUX |
1шт |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Сигнальный кабель (для расходомеров разнесенного исполнения) |
- |
1шт |
|
Руководство по эксплуатации расходомера |
- |
1экз |
|
Руководство по эксплуатации преобразователя сигналов |
- |
1экз |
|
Паспорт |
- |
1экз |
|
Методика поверки |
МП РТ 2278-2015 |
1экз |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон скоростей потока, м/с |
от -12 до +12 |
|
OPTIFLUX 2300 С/F/W/R | |
|
Диаметр условного прохода, мм |
от 1800 до 3000 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,3+0,2/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,12 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,043 |
|
OPTIFLUX 4300 С/F/W/R | |
|
Диаметр условного прохода, мм |
от 2,5 до 6; от 1800 до 3000 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,3+0,2/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,12 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,043 |
|
OPTIFLUX 2300 С/F/W/R | |
|
Диаметр условного прохода, мм |
от 25 до 1600 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,2+0,1/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,056 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
OPTIFLUX 4300 С/F/W/R | |
|
Диаметр условного прохода, мм |
от 10 до 1600 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,2+0,1/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,056 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
|
OPTIFLUX 4100 С/W | |
|
Диаметр условного прохода, мм |
от 2,5 до 6 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,4+0,1/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,063 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,022 |
|
OPTIFLUX 2100 С/W | |
|
Диаметр условного прохода, мм |
от 25 до 1200 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,3+0,1/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,059 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
|
OPTIFLUX 4100 С/W | |
|
Диаметр условного прохода, мм |
от 10 до 1200 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,3+0,1/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,059 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
|
OPTIFLUX 2050 С/W | |
|
Диаметр условного прохода, мм |
от 25 до 1200 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±0,5 при v > 0,5м/с; ±0,25/v при v < 0,5 м/с |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,13 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,05 |
|
1) При поверке расходомеров на поверочных установках с пределами допускаемой относительной погрешности ±0,15 % пределы допускаемой относительной погрешности измерений составляет не менее ±0,5 %; При поверке с помощью устройства «MAGCHECK VERIFICATOR» пределы допускаемой относительной погрешности измерений ±1 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм - OPTIFLUX 2000 |
25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000 (до 3000 по запросу) |
|
- OPTIFLUX 4000 |
2,5; 4; 6; 10; 15; 20; 25; З2; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000 (до 3000 по запросу) |
|
Минимальная длина прямого участка трубопровода | |
|
- до расходомера |
5 Ду |
|
- после расходомера |
2 Ду |
|
Рабочее давление, МПа, не более |
4,0 (более 4 МПа по запросу) |
|
Температура измеряемой среды, °С | |
|
- OPTIFLUX 2000 |
от -5 до +90 |
|
- OPTIFLUX 4000 |
от -40 до +180 |
|
Температура окружающей среды, °С |
от -65 до +65 |
|
Параметры электрического питания IFC 050: - напряжение переменного тока1), В |
от 100 до 230 (+10 % / -15 %) |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
24 +30% 24 - 30% |
|
Параметры электрического питания IFC 100: - напряжение переменного тока, В |
от 100 до 230 (+10 % / -15 %) |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
24 +30% 24 -55% |
|
- напряжение переменного тока, В |
24 +10% 24 -15% |
|
- напряжение постоянного тока, В |
24 +30% 24 -25% |
|
Параметры электрического питания IFC 300: - напряжение переменного тока, В |
от 100 до 230 (+10 % / -15 %) |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
24 +30% 24 -55% |
|
- напряжение переменного тока, В |
24 +10% 24 -15% |
|
- напряжение постоянного тока, В |
24 +30% 24 -25% |
