Номер по Госреестру СИ: 48217-11
48217-11 Уровнемеры буйковые
(BW25)
Назначение средства измерений:
Уровнемеры буйковые BW 25 предназначены для измерения уровня и раздела фаз жидкостей в открытых резервуарах или резервуарах, работающих под высокими давлениями и температурами.

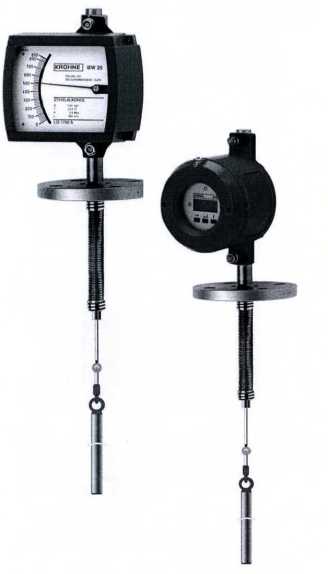

Внешний вид.
Уровнемеры буйковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.11.2016
Номер записи - 137260
ID в реестре СИ - 359660
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Уровнемеры буйковые BW 25, нет модификации, модификация 510A-A21/X7MR-А530-048, модель вторичного преобразователя М9, индикатор М9, BW25-M40, BW25, BW-25, BW 25-М9/ESK2A, BW 25,
Производитель
Изготовитель - ООО "Кроне-Автоматика"
Страна - РОССИЯ
Населенный пункт - Самарская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 310
Выдано извещений - 1
Кол-во периодических поверок - 41
Кол-во средств измерений - 34
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1170 дн.
Приказы РСТ, где упоминается данный тип СИ
№854 от 2016.07.07 О переоформлении и продлении свидетельства об утверждении типа средства измерений № 44432 "Уровнемеры буйковые BW 25"
Наличие аналогов СИ: Уровнемеры буйковые (BW25)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
48186-11 Датчики давления (Метран-75) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
71074-18 Весы вагонные (7260P) Фирма "Mettler-Toledo Inc. (LLC)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
Все средства измерений ООО "Кроне-Автоматика"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13897-02 01.11.2007 |
Расходомеры ультразвуковые, UFM-500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
29975-05 01.10.2010 |
Расходомеры ультразвуковые, UFM 500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
29975-09 01.01.2015 |
Расходомеры ультразвуковые, UFM500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
31870-06 01.06.2011 |
Уровнемеры буйковые, BW 25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
2 года | |
32562-06 01.10.2011 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
32562-09 01.06.2014 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
43710-10 |
Расходомер, UFM 3030K-2235 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
43814-10 |
Расходомер, UFM 3030K ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
44750-10 01.08.2015 |
Расходомеры вихревые, OPTISWIRL 4070 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
4 года |
48217-11 07.07.2021 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
48217-11 22.11.2016 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
48218-11 16.11.2026 |
Расходомеры ультразвуковые, UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
49034-12 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
50352-12 |
Расходомер, UFM 3030 исп. UFM 3030К-1Ех ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
56453-14 12.02.2019 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
60662-15 27.03.2025 |
Уровнемеры, OPTIFLEX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
60663-15 18.05.2020 |
Расходомеры электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
61503-15 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
65381-16 06.10.2026 |
Уровнемеры радарные, OPTIWAVE ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
65383-16 06.10.2026 |
Уровнемеры, BM 26 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
67992-17 06.07.2022 |
Счетчики-расходомеры жидкости ультразвуковые, OPTISONIC 4400 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
67993-17 06.07.2022 |
Расходомеры-счетчики ультразвуковые, OPTISONIC 7300 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
70495-18 26.02.2023 |
Расходомеры-счётчики электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
56453-14 18.01.2024 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
73968-19 08.02.2024 |
Контроллеры дозирующие, Batching Master и Batch Counter ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Уровнемеры буйковые (BW25)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
АО "НПО "ЦМА" (RA.RU.310497) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ООО "КРОНЕ-АВТОМАТИКА" (1522) | 267 | 83 | 0 | 0 | 83 | 83 | 0 | |||
ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "СТАРСТРОЙ" (RA.RU.310466) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
Стоимость поверки Уровнемеры буйковые (BW25)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
2280 | 3857 |
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 3857 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1398 | 3857 |
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4200 | 3857 |
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 3857 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку уровнемеры методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 документа «Уровнемеры буйковые BW 25. Руководство по монтажу и эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам буйковым BW 25
Техническая документация фирмы «KROHNE Messtechnik GmbH&Co.KG», (Германия).
Технические условия «Уровнемеры буйковые BW 25. ТУ 4214-002-33530463-2005».
Поверка
Поверкаосуществляется в соответствии с документом МП 48217-11 «Уровнемеры буйковые BW 25. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Основные средства поверки:
- вольтметр универсальный Щ 31 по 3.349.033 ТУ кл. точности 0, 01;
- термометр лабораторный по ГОСТ Р 50118-92 с ценой деления 0,1 °С и диапазоном измерений от 8°С до 38 °С;
- барометр-анероид БАММ по ТУ 25004-1618;
- психрометр МВ-34 по ТУ 25-1607054;
- весы высокого класса точности по ГОСТ 24104-2001;
- набор гирь класса F4 по ГОСТ 7328-2001;
- рулетка измерительная металлическая по ГОСТ 7502-89;
- штангенциркуль ТПЦ-ПТ-0,1 по ГОСТ 166-89.
Заявитель
ООО «КРОНЕ Инжиниринг»
Юридический адрес: 443532, Самарская обл., Волжский р-н., пос. Стромилово.
Тел.: +7 (846) 993-60-34, Факс: +7 (846) 377-44-22
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437 55 77, Факс: (495) 437 56 66
Принцип действия уровнемеров буйковых BW 25 (далее - уровнемеров) основан на вытеснении. Длина стержня-вытеснителя соответствует диапазону измерений. Стержень-вытеснитель, подвешенный к измерительной пружине, погружается в жидкость и подвергается выталкиванию вверх, при этом сила выталкивания пропорциональна массе вытесняемой жидкости. Любое изменение в весе стержня-вытеснителя соответствует определенному изменению в длине пружины, являясь тем самым показателем уровня жидкости. Удлинение пружины и, соответственно, перемещение по вертикали с помощью магнитной муфты, передается на вторичный преобразователь.
Установка и крепление уровнемеров на резервуар выполняется сверху с помощью фланцевого соединения. В случае если уровнемеры не могут быть установлены сверху на резервуар (например, при наличии в резервуаре мешалки), существует возможность приобретения специальной выносной камеры для установки уровнемеров на боковой стороне.
Уровнемеры состоят из:
-
- первичного преобразователя, состоящего из стержня-вытеснителя, фланцевой насадки и пружинной подвески с магнитной муфтой;
-
- вторичного преобразователя;
-
- уровнемеры с преобразователем М9, по заявке заказчика, могут быть оснащены дополнительными вставными модулями для передачи электрических выходных сигналов.
В качестве дополнительных модулей используются:
-
- датчик сигналов предельного значения SC 3,5-NO-Y;
-
- датчик сигналов предельного значения SJ 3,5-SN;
-
- токовый выход сигналов ESKII.
Модули датчиков сигналов предельных значений SC3,5-NO-Y и SJ 3,5-SN, в зависимости от комплектации, могут состоять из 1 или 2 датчиков сигналов предельного уровня:
-
- минимального уровня (Klmin., KDlmin).
-
- максимального уровня (Klmax., KDlmax.).
-
- минимального и максимального значения (К2, KD2).
Вторичные преобразователи М9 с дополнительными модулями ESKII, SC 3,5-NO-Y или SJ 3,5-SN и М10 отвечают требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют уровень взрывозащиты ia, группу ПС с видом взрывозащиты искробезопасная электрическая цепь и маркировку взрывозащиты ExiaIICT6.
Уровнемеры в зависимости от варианта исполнения имеют обозначения:
BW 25-1-00-00-00 - базовое;
BW 25-1-00-00-00 НТ - высокотемпературное.
Внешний вид уровнемеров буйковых BW 25
Наим енов ание |
Количество |
Уровнемер буйковый BW 25 в соответствии с заказом |
1 шт. |
Руководство по монтажу и эксплуатации |
1 шт. |
Паспорт |
1 шт. |
Методика поверки |
1 шт. |
Лист № 3 всего листов 3
Наименование характеристик |
Модель вторичного преобразователя | ||
М9 |
М10 |
М40 | |
Диапазон измерений уровня, м |
0,3-6 |
0,3-6 |
0,3-6 |
Плотность измеряемой среды, кг/дм3 |
от 0,45 до 1,7 |
от 0,45 до 1,7 |
от 0,45 до 1,7 |
Пределы допускаемой приведенной погрешности *, % |
±1,5 |
±1,5 |
±1,5 |
Рабочее давление, не более, МПа |
4 |
4 |
4 |
по заказу |
70 |
70 |
70 |
Температура измеряемой среды, °С |
от -60 до 400 |
от -60 до 300 |
от -60 до 300 |
Категория защиты |
IP 65 |
IP 67 |
IP 67 |
Токовый выход сигнала, мА |
4-20 |
4-20 |
4-20 |
Напряжение питания, В |
12-36 |
12-36 |
12-36 |
Габаритные размеры корпуса, мм, не более |
181x138x106 |
166x135x114 |
166x135x114 |
Масса не более, кг |
17 |
17 |
17 |
Рабочие условия эксплуатации: | |||
температура окружающей среды, °С |
от минус 40 до 60 | ||
относительная влажность, % |
95 | ||
Средний срок службы, не менее, лет |
10 |
* В качестве нормирующего значения принимается верхний предел измерений - 6 м
Ссылки на другие типы СИ
- 83109-21 Секундомеры механические од...
- 6048-77 Микровольтметры-электрометры
- 57141-14 Система ультразвукового кон...
- 88417-23 Система автоматизированная ...
- 48822-11 Счетчики газа объемные диаф...
- 2973-72 Аттенюаторы
- 63283-16 Термометры манометрические ...
- 13026-89 Осциллографы
- 80434-20 Система автоматизированная ...
- 510-50 Машины испытательные
