УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09   » сентябр_ 2025 Г. №   ^{192 1}

Лист № 1 Регистрационный № 82512-21                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры буйковые BW 25 Назначение средства измерений

Уровнемеры буйковые BW 25 (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня и уровня границы раздела сред, а также преобразования измеренных значений в унифицированный выходной сигнал силы постоянного тока.

Описание средства измерений

Принцип действия основан на измерении выталкивающей силы, определяемой плотностью жидкости. Длина стержня-вытеснителя соответствует диапазону измерений. Стержень-вытеснитель, подвешенный к измерительной пружине, погружается в жидкость и подвергается выталкиванию вверх, при этом сила выталкивания пропорциональна массе вытесняемой жидкости. Любое изменение в весе стержня-вытеснителя соответствует определенному изменению в длине пружины, являясь тем самым показателем уровня жидкости. Удлинение пружины и, соответственно, перемещении по вертикали с помощью магнитной муфты, передается на индикатор. Для измерения границы раздела сред необходимо, чтобы стержень-вытеснитель был полностью погружен в жидкость.

Установка и крепление уровнемеров на резервуар выполняется сверху с помощью фланцевого или резьбового соединения. В случае если уровнемеры не могут быть установлены сверху на резервуар (например, при наличии в резервуаре мешалки), существует возможность приобретения специальной выносной камеры для установки уровнемеров на боковой стороне. Уровнемеры состоят из:

• -    первичного преобразователя, состоящего из стержня-вытеснителя, фланцевой или резьбовой насадки и пружинной подвески с магнитом;

• -    индикатора.

В уровнемерах используется индикатор М40 или М9.

Индикаторы М9 или М40 следующих исполнений:

M9 - индикатор в алюминиевом корпусе, окрашенный (стандарт);

M9S - индикатор в алюминиевом корпусе, с повышенной защитой;

M9R - индикатор в корпусе из нержавеющей стали;

M40 - индикатор в алюминиевом корпусе, окрашенный (стандарт);

M40S - индикатор в алюминиевом корпусе, с повышенной защитой;

M40R - индикатор в корпусе из нержавеющей стали.

Уровнемеры с индикатором М9 или М40 по требованию заказчика могут быть оснащены дополнительными модулями.

В качестве дополнительных модулей индикатора М9 используются:

• -    датчик сигналов предельного значения SC3,5-NO-Y... Двухпроводный, тип контакта NAMUR, нормально замкнутый;

- датчик сигналов предельного значения SJ3,5-SN. Двухпроводный, тип контакта NAMUR, нормально замкнутый (ориентирован на применение в системах безопасности);

- датчик сигналов предельного значения SB3,5-E2. Трехпроводный, тип контакта PNP, нормально разомкнутый;

- ESK2A (HART протокол);

-   ESK3-PA (коммутируемый интерфейс Profibus PA).

В качестве дополнительных модулей при установке индикатора М40 используются:

- датчик сигналов предельного значения I7S23,5-N. Двухпроводный, тип контакта NAMUR, нормально замкнутый;

- датчик сигналов предельного значения SC3,5-NO-Y... Двухпроводный, тип контакта NAMUR, нормально замкнутый;

- датчик сигналов предельного значения SJ3,5-SN. Двухпроводный, тип контакта NAMUR, нормально замкнутый (ориентирован на применение в системах безопасности);

- датчик сигналов предельного значения SJ3,5-S1N. Двухпроводный, тип контакта NAMUR, нормально разомкнутый (ориентирован на применение в системах безопасности);

- датчик сигналов предельного значения SB3,5-E2. Трехпроводный, тип контакта PNP, нормально разомкнутый;

- датчик сигналов предельного значения герконовый;

- ESK4/ESK4A (HART протокол);

• - ESK4-T (ЖК-дисплей с электронными контактами, дискретный выход NAMUR, устанавливается только с модулем ESK4/ESK4A);

• - ESK4-FF(коммутируемый интерфейс Foundation Fieldbus, устанавливается только с модулем ESK4/ESK4A);

• - ESK4-PA(коммутируемый интерфейс Profibus PA, устанавливается только с модулем ESK4/ESK4A).

Модули датчиков сигналов предельных значений I7S23,5-N, SC3,5-NO-Y..., SJ3,5-SN, SJ3,5-S1N; SB3,5-E2, в зависимости от комплектации, могут состоять из одного или двух датчиков сигналов предельного значения уровня (щелевого типа «K» или герконового типа «R»):

• -    минимального уровня (Klmin, R1min);

• -    максимального уровня (Klmax, R1max);

• -    минимального и максимального значения (K2min/max, R2min/max).

• -    двух минимальных уровней (K2min);

• -    двух максимальных уровней (K2max).

Условное обозначение уровнемеров.

Уровнемер буйковый BW 25 - Х1/Х2/Х3/Х4/Х5

где Х1 - тип индикатора сигналов (М9; M9R; M9S; М40; M40R; M40S);

Х2 - высокотемпературное исполнение уровнемера (НТ) (для температуры измеряемой среды ниже минус 20 °С или свыше 295 °С);

Х3 - тип модуля токового выхода (ESK2A, ESK3-PA, ESK4, ESK4A, ESK4-T, ESK4-FF, ESK4-PA);

Х4 - тип модуля выхода сигнала предельных значений (K1min, K1max, K2min/max, K2min, K2max, R1min, R1max, R2min/max);

Х5 - вид взрывозащиты (i-Ex, Ex).

Примечание - Параметры Х2, Х3, Х4, Х5 указываются при наличии соответствующих опций в комплектации уровнемера.

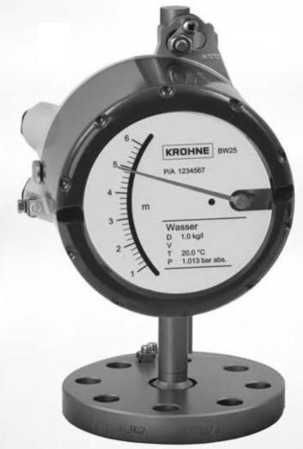

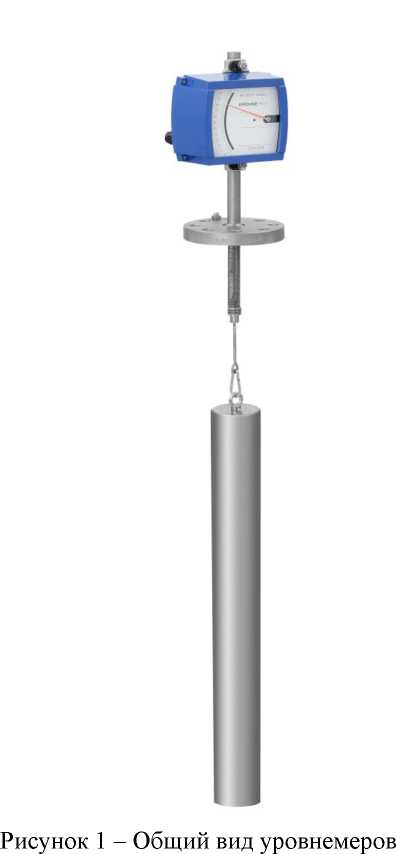

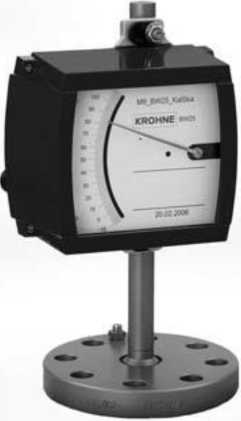

Общий вид уровнемеров представлен на рисунке 1. Общий вид индикаторов приведен на рисунке 2. Заводские номера наносятся на табличку уровнемера методом гравировки. Конструкцией уровнемеров не предусмотрено пломбирование и нанесение знака поверки. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.

Рисунок 2 - Общий вид индикатора:

А) индикатор М40; Б) индикатор М9

Программное обеспечение

Уровнемеры с модулями ESK имеют встроенное программное обеспечение (далее по тексту - ПО), предназначенное для идентификации, сбора, регистрации данных.

Встроенное ПО является метрологически значимым, метрологические характеристики уровнемеров нормированы с учетом влияния на них ПО.

ПО обеспечивает:

• - идентификацию уровнемера;

• - обработку и передачу измерительной информации;

• - отображение результатов измерений в мм, %, мА;

• - настройку и диагностику аппаратной части;

• - функции самотестирования;

• - формирование различных выходных сигналов.

Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО: - BW 25 с индикатором M9 (ESK2A, ESK3-PA) - BW 25 с индикатором M40 (ESK4, ESK4A, ESK4-T) - BW 25 с индикатором M40 (ESK4-PA) - BW 25 с индикатором M40 (ESK4-FF)	не ниже V02.15 не ниже 02.2.0 не ниже 01.00.02 не ниже 2.01
Цифровой идентификатор ПО	не отображается

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня и уровня границы раздела сред, м	от 0,3 до 6
Пределы допускаемой основной приведенной погрешности измерений (преобразований) уровня и уровня границы раздела сред, (к диапазону измерений, указанному на шкале прибора), %	±1,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	М9	М40
Электрическое питание от сети постоянного тока, В	от 5 до 32
Диапазон                выходного унифицированного   сигнала   силы постоянного тока, мА	от 4 до 20
Характеристики измеряемой среды: - максимальное давление, МПа - диапазон температуры, °С - плотность, г/см3	4(70)* от -60 до +400 от 0,45 до 1,70

Наименование характеристики	Значение
	М9	М40
Рабочие условия измерений:
- температура окружающей среды, °С	от -60 до +60	от -60 до +65
- относительная влажность воздуха, %	от 0 до 98 (без конденсации)	от 0 до 98 (без
		конденсации)
- атмосферное давление, кПа	от 84,0 до 106,7	от 84,0 до 106,7
Габаритные размеры индикатора, мм,
не более:
- длина	181	188
- ширина	138	170
- высота	106	150
Масса индикатора, кг, не более:	17
Средний срок службы, лет, не менее	14
Маркировка степени защиты по	IP65	IP66/IP68
ГОСТ 14254-2015
*П р и м е ч а н и е - по заказу

Знак утверждения типа

наносится на табличку, наклеенную на уровнемер и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Уровнемеры буйковые BW 25		1 шт.
Монтажный комплект*		1 шт.
Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2000.13РЭ 8.2100.13РЭ** 8.2101.13РЭ** 8.2001.13РЭ**	1 экз.**
Паспорт	8.1000.13ПС	1 экз.
Методика поверки	-	1экз.
П р и м е ч а н и е * - поставляется в соответствии с заказом ** - допускается поставлять один экземпляр РЭ в один адрес отгрузки

Сведения о методиках (методах) измерений

приведены в разделе 1 документа «Уровнемеры буйковые BW 25. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2000.13РЭ».

Нормативные и технические документы, устанавливающие требования к уровнемерам буйковым BW 25

Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

ТУ 4214-002-33530463-2013 Уровнемеры буйковые BW25. Технические условия

Правообладатель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2

Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11

Изготовитель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11

Web-сайт: https://www.ultra-gk.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    сешя_р;   2025 Г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
				Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения
1	2	3	4	5	6	7	8	9

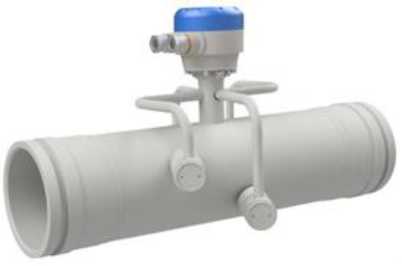

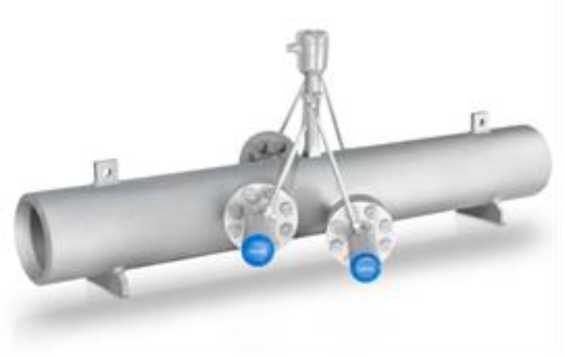

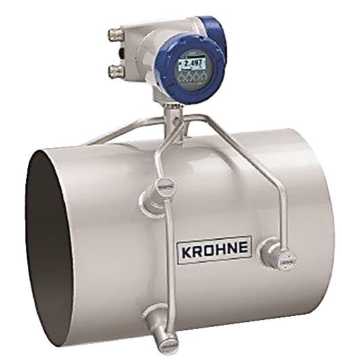

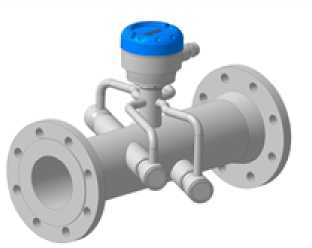

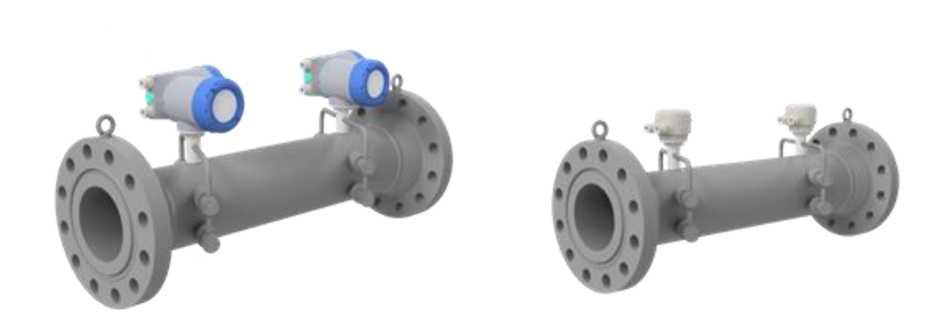

1.	Расходомеры-счётчики газа ультразвуковые	серии OPTISONIC	80129-20	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская область, Волжский район, посёлок Верхняя Подстёпновка, д. 2 Телефон: +7(846) 230-03-70, +7(846) 230-03-11 Web:	Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстёпновка, д. 2 Телефон: +7(846) 230-03-70, +7(846) 230-03-11 Web: http://krohne.ru Email: kar@krohne.su			Общество с ограниченной ответственностью «УЛЬТРА СТАНДАРТ» (ООО «УЛЬТРАСТАНДАРТ»), Самарская обл., с.п. Верхняя Подстепновка

				http://krohne.ru Email: kar@krohne.su

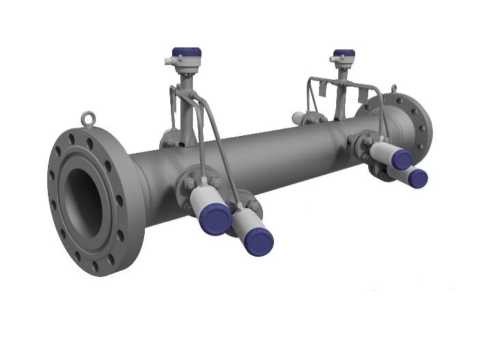

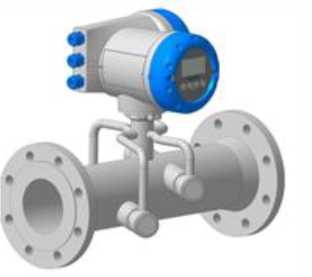

2.	Расходомеры-счётчики жидкости ультразвуковые	серии OPTISONIC	80128-20	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская область, Волжский район, посёлок Верхняя Подстёпновка, д. 2 Телефон: +7(846) 230-03-70, +7(846) 230-03-11 Web-сайт: www.krohne.ru Email: kar@krohne.su	Общество с ограниченной ответственностью «КРОНЕ- Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстёпновка, д. 2 Телефон: +7(846) 230-03-70, +7(846) 230-03-11 Web-сайт: www.krohne.ru E-mail: kar@krohne.su			Общество с ограниченной ответственностью «УЛЬТРАСТАНДАРТ» (ООО «УЛЬТРАСТАНДАРТ»), Самарская обл., с.п. Верхняя Подстепновка

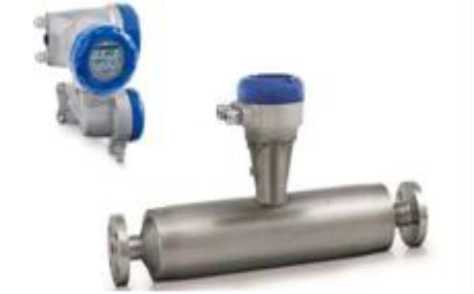

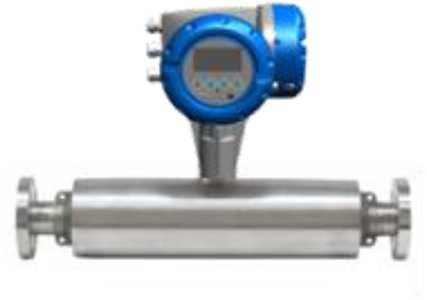

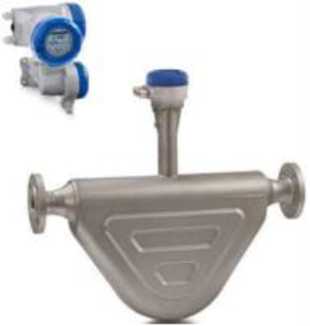

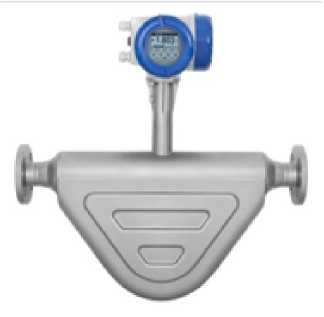

3.	Расходомеры-счетчики массовые	OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400	77658-20	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), ИНН 6318107839, Адрес: 443004, Самарская	Общество с ограниченной ответственностью «КРОНЕ- Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846)			Общество с ограниченной ответственностью «УЛЬТРАСТАНДАРТ» (ООО «УЛЬТРАСТАНДАРТ»), Самарская обл., с.п. Верхняя Подстепновка

				область, Волжский район, Поселок Верхняя Подстепновка, дом 2, Телефон: +7(846) 230-03-70, Факс: +7(846) 230-03-11, Web-сайт: http://www.krohne. ru	230-03-70 Факс: +7 (846) 230 03-11 Web-сайт: http://www.krohne.r u

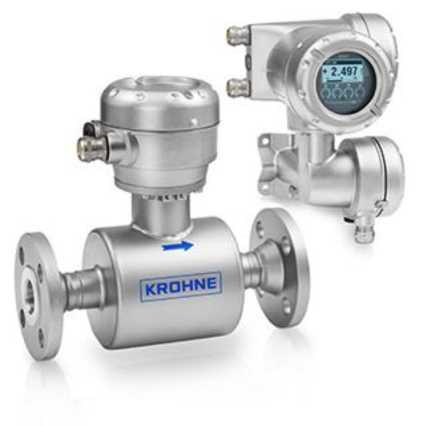

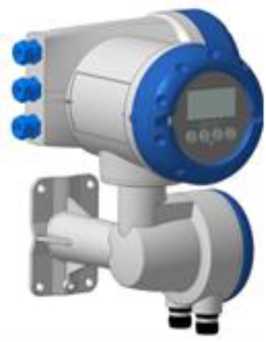

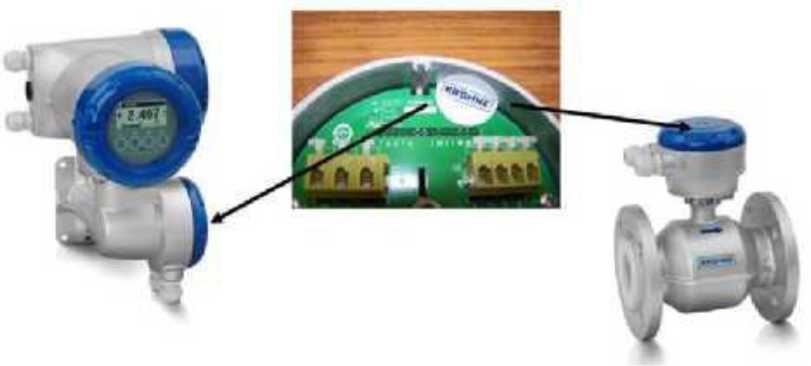

4.	Расходомеры-счетчики электромагнитные	OPTIFLUX	70495-18	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), ИНН 6318107839, Адрес: 443004, Самарская область, Волжский район, поселок Верхняя Подстепновка, дом 2, Телефон: (846) 230-03-70, Факс: (846) 23003-11	Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: (846) 23003-70 Факс: (846) 230-03 11			Общество с ограниченной ответственностью «УЛЬТРАСТАНДАРТ» (ООО «УЛЬТРАСТАНДАРТ»), Самарская обл., с.п. Верхняя Подстепновка

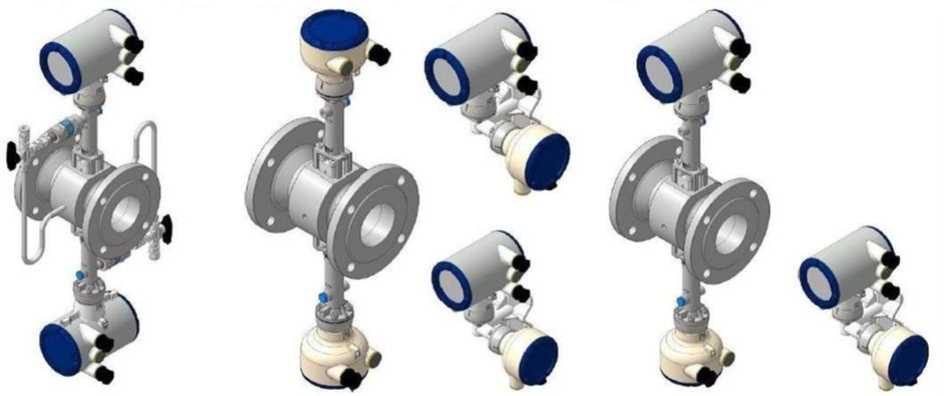

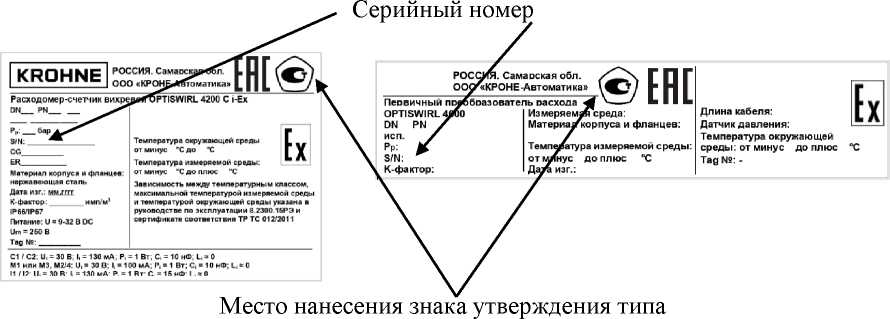

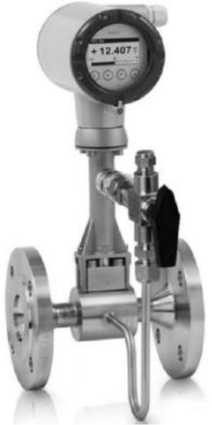

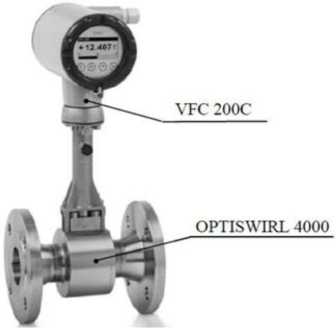

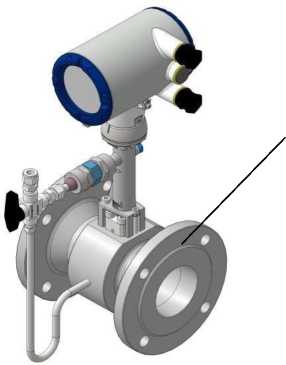

5.	Расходомеры-счетчики вихревые	OPTISWIRL 4200	91500-24	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ- Автоматика»	Общество с ограниченной ответственностью «КРОНЕ- Автоматика» (ООО «КРОНЕ- Автоматика») ИНН 6318107839 Адрес: 443004,	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ- Автоматика»	Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ- Автоматика») ИНН 6318107839	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), Самарская обл., п. Верхняя Подстепновка

				(ООО «КРОНЕ - Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11 Web-сайт: https://www.ultra-gk.ru	Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11 Web-сайт: https://www.ultra-gk.ru	(ООО «КРОНЕ -Автоматика») ИНН 6318107839 Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11	Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11
6.	Установки поверочные расходомерные	ULTRA-S	90182-23	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ- Автоматика» (ООО «КРОНЕ- Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Тел./факс: +7(846) 230-03-70/ +7(846) 230-03-11 Web сайт: www.krohne.ru	Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Тел./факс: +7(846) 230-03-70/ +7(846) 230-03-11 Web сайт: www.krohne.ru	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ- Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Тел.: +7 (846) 230-03-70	Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839 Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Тел.: +7 (846) 230-0370	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), Самарская обл., п. Верхняя Подстепновка
7.	Уровнемеры буйковые	BW 25	82512-21	Общество с ограниченной ответственностью коммерческая организация с иностранными	Общество с ограниченной ответственностью «КРОНЕ- Автоматика»	Общество с ограниченной ответственностью коммерческая организация с иностранными	Общество с ограниченной ответственностью «КРОНЕ- Автоматика»	Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-

инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-

Автоматика»)

ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д.

2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11 Web-сайт: https://www.ultra-gk.ru

(ООО «КРОНЕ-Автоматика») ИНН 6318107839 Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя

Подстепновка, д. 2

Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11 Web-сайт: https://www.ultra-gk.ru инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-

Автоматика»)

ИНН 6318107839 Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д.

2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11

(ООО «КРОНЕ-Автоматика») ИНН 6318107839 Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « 09 »    сентябре 2025 Г. №    9921

Лист № 1 Регистрационный № 90182-23                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

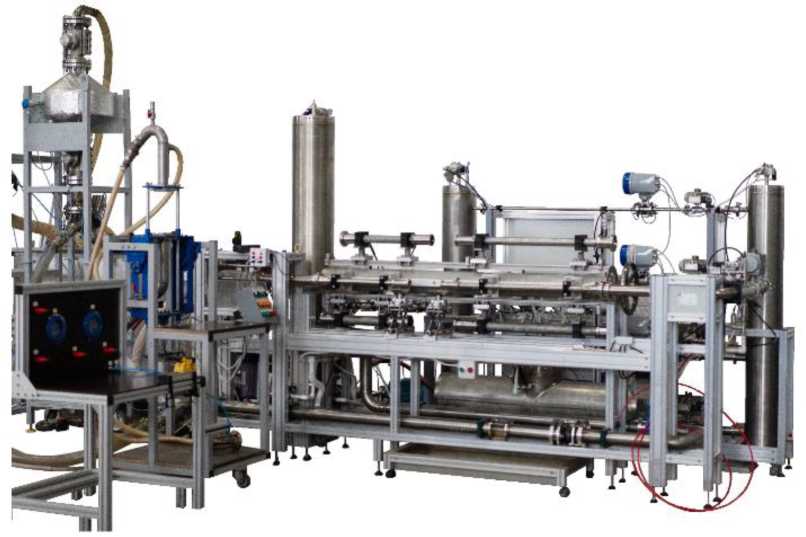

Установки поверочные расходомерные ULTRA-S Назначение средства измерений

Установки поверочные расходомерные ULTRA-S (далее - установки) предназначены для измерений, воспроизведения, хранения и передаче единиц расхода и объема жидкости в потоке.

Описание средства измерений

Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке или объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.

Установка в стандартном исполнении состоит из:

• - Револьвера с измерительными линиями;

• - Системы трубопроводов;

• - Накопительных и расходных резервуаров;

• - Контрольных расходомеров (далее - КР);

• - Средств измерения температуры и давления жидкости;

• - Узла насосов;

• - Пневматического зажима;

• - Пневматической системы управления;

• - Сигнализаторов уровня;

Установки выпускаются в четырех исполнениях:

• 1) Стандартное исполнение (без дополнительного обозначения). Полное обозначение: ULTRA-S

• 2) Исполнение повышенной точности (A): Стандартное исполнение установки дополнительно комплектуется Мерниками динамическими (далее - МД). Допускается использовать несколько мерников в составе установки. Обозначение исполнения: ULTRA-S-A

• 3) Исполнение для малых расходов (L). Стандартное исполнение установки дополнительно комплектуется модулем поверки малых расходов, который представляет собой мобильный каркас, на котором смонтированы КР, шаровые краны, зажимное устройство. Обозначение исполнения: ULTRA-S-L.

• 4) Комбинация исполнения A и L. Стандартное исполнение установки дополнительно комплектуется МД и модулем поверки малых расходов Обозначение исполнения: ULTRA-S-AL.

Каждое из исполнения может комплектоваться дополнительной оснасткой для поверки вертикально или горизонтально установленных средств измерений расхода, объёма.

Основные параметры средств измерений, входящих в состав Установок приведены в таблице 1.

аблица 1 - Параметры средств измерений

Наименование	Метрологические характеристики, параметры
1. КР входящие в состав стандартного исполнения установки	Диаметры условного прохода (типоразмеры) от DN6 до DN50 (S08 - S50), пределы допускаемой относительной погрешности при измерении объёма и объемного расхода не более ±0,15 % в заданном диапазоне расходов.
2. КР для модуля малых расходов	Диаметры условного прохода (типоразмеры) от DN1 до DN2,5 (S01 - S04), пределы допускаемой относительной погрешности при измерении объёма и объемного расхода не более ±0,3 % в заданном диапазоне расходов.
3. Средства измерения температуры: Датчики температуры, преобразователи температуры, термопреобразователи, термометры и т.д.	Диапазон измерения от 10 до 30 °С, абсолютная погрешность измерения, не более ±0,5 °С
4. Средства измерений давления: Датчики давления, преобразователи давления и т.д.	Диапазон измерения от 0 до 0,6 МПа, приведенная погрешность измерения, не более ±0,25 %
Примечание: Допускается использование СИ с более широким диапазоном измерений, включающими указанные в таблице.

Гидравлическая система установки представляет собой замкнутый контур, заполненный жидкостью, состоящий из насосов, КР и отсечных заслонок. Управление насосами происходит с помощью измерительного вычислительного комплекса (далее - ИВК) и частотных регуляторов, которые поддерживают заданный расход, а также осуществляют их включение и выключение.

Мерники динамические (далее - МД) представляют собой металлические цилиндры, которые сверху и снизу заканчивается горловинами. На горловинах установлены емкостные сигнализаторы уровня жидкости, которые вырабатывают электрические импульсы при достижении уровня раздела воды и воздуха.

Поверяемое устройство устанавливается в одну из измерительных линий револьверного устройства. Поверяемое устройство зажимаются в установке посредством зажимного приспособления. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки и проходит через КР и далее через поверяемое средство измерений. Далее, в зависимости от метода измерений, жидкость направляется в систему хранения и подготовки жидкости или подается на МД (при их наличии). Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

Результаты измерений выводятся на рабочее место оператора. Для удобства оператора все процессы графически отображаются на мониторе компьютера.

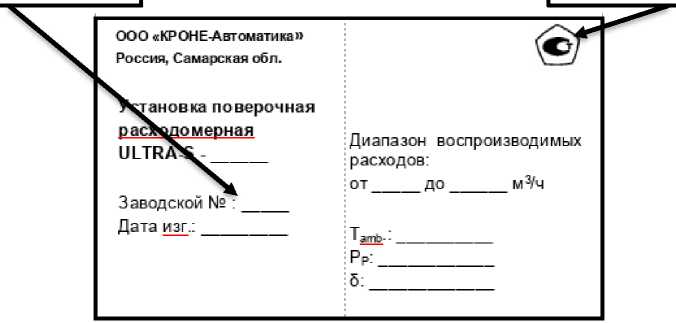

Заводской номер нанесен типографическим методом в цифровом или буквенно-цифровом формате на маркировочную табличку, расположенную на раме установки.

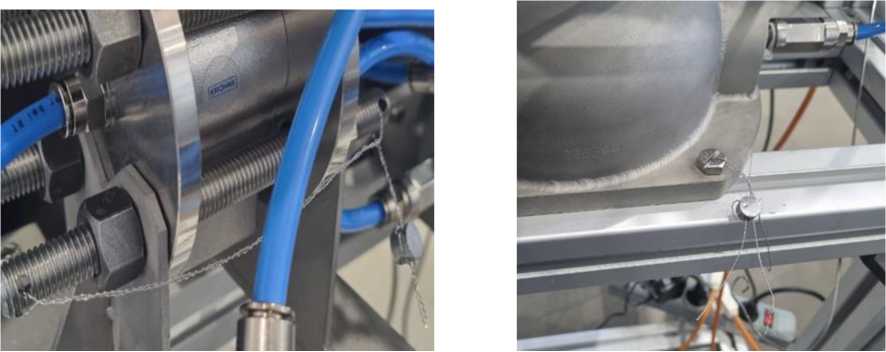

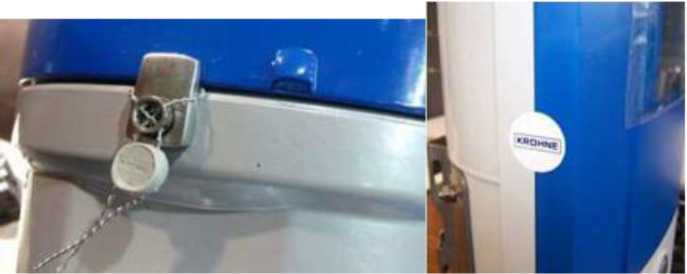

Пломбирование установок осуществляется с помощью проволоки и пластмассовых (свинцовых) пломб, которыми пломбируются монтажные шпильки или болты КР. Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки приведены на рисунке 3.

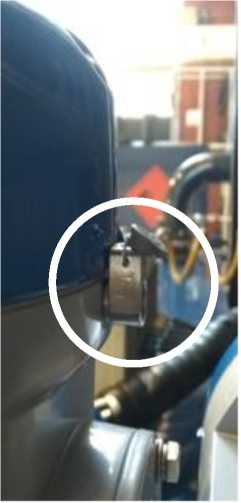

Рисунок 3 - Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение

ПО установки, установленное в модуле ИВК, предназначено для обработки данных полученных от КР или МД (при наличии) и испытуемых расходомеров (индикации результатов измерений на мониторе компьютера ИВК) и формирования параметров выходных управляющих сигналов. Программное обеспечение (ПО) является встроенным программным обеспечением.

Для контроля работы установки проводится самодиагностика. Для защиты от несанкционированного доступа к ПО установки доступ к настройкам установки ограничен паролями.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное название ПО	ULTRA-S
Номер версии (идентификационный номер) ПО	1.Х.Х
П р и м е ч а н и е - Х - принимает значения набора арабских цифр и не относится к метрологически значимой части ПО.

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон воспроизводимых расходов, м3/ч - стандартное исполнение - с модулем малых расходов	от 0,05 до 40 от 0,001 до 40
Номинальная вместимость МД, при 20 °С, дм3	20, 30, 45, 50, 55, 100, 200, 450, 500, 550, 600, 1000

Наименование характеристики	Значение характеристики
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расходов жидкости при использовании частотно-импульсных, токовых и (или) цифровых входов, %: - в диапазоне расхода от 0,050 до 40,0 м3/ч с применением МД - в диапазоне расхода от 0,050 до 40,0 м3/ч с применением КР - в диапазоне расхода от 0,001 до 0,050 м3/ч с применением КР	±0,055 ±0,15 ±0,3
Погрешность задания расходов, % не более	± 3

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Температура рабочей жидкости, °С	от + 15 до + 25
Давление рабочей жидкости, МПа, не более	0,2
Параметры окружающей среды: - температура, °С - относительная влажность, % - атмосферное давление, кПа	от + 15 до + 25 до 95 от 84 до 106,7
Электропитание от сети переменного тока: - напряжение, В - частота, Гц	380 +10%.15% (50±1)
Потребляемая мощность, кВ^А не более	15
Габаритные размеры, мм, не более	8200х4200х3000
Средний срок службы, лет не менее	25
Средняя наработка на отказ, ч	90000

Знак утверждения типа

наносится на маркировочную таблицу, закрепленный на раме установки, с помощью наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка поверочная расходомерная	ULTRA-S	1 шт.
Руководство по эксплуатации	У.077000 РЭ	1 экз.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

изложены в п. 1.4, 2.6.2, 2.6.3 руководства по эксплуатации У.077000 РЭ «Установка поверочная расходомерная ULTRA-S».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.66-077-50365787-2023. Установки поверочные расходомерные ULTRA-S. Технические условия

Правообладатель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2

Тел.: +7 (846) 230-03-70

Изготовитель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2

Тел./факс: +7(846) 230-03-70/ +7(846) 230-03-11

Web сайт: www.krohne.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д.46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «оэ »    сснссбр; 2025 г. №    __²¹

Лист № 1 Регистрационный № 70495-18                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики электромагнитные OPTIFLUX Назначение средства измерений

Расходомеры-счетчики электромагнитные OPTIFLUX предназначены для измерений объемного расхода и объема электропроводящих жидкостей.

Описание средства измерений

Принцип работы расходомеров-счетчиков электромагнитных OPTIFLUX (далее расходомеры) основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и формирование различных выходных сигналов. Расходомеры имеют возможность работы в прямом и обратном направлениях потока.

Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).

Первичные преобразователи расхода представляют собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из диэлектрического материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.

Первичные преобразователи расхода имеют следующие модификации:

OPTIFLUX серии 2000 имеют фланцевый тип соединения, футеровку из: полипропилена (PP), твердой резины (HR), перфторалкоксидного полимера (PFA), полиолефина (PO) и др.

OPTIFLUX серии 4000 имеют фланцевый тип соединения, футеровку из: политетрафторэтилена (PTFE), этилентетрафторэтилена (ETFE), перфторалкоксидного полимера (PFA), полиуретана (PU), твёрдой резины (HR) и др.

OPTIFLUX серии 5000 имеют фланцевый или без фланцевый тип соединения, футеровку из керамики и др.

Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера и обработки сигналов электродов первичных преобразователей расхода расходомеров-счетчиков.

Преобразователи сигналов подключаются по четырехпроводной схеме, имеют функции диагностики и выпускаются в следующих модификациях:

IFC 050 - выходы: токовый, импульсный (или частотный или выход состояния), интерфейсы HART, RS 485 MODBUS;

IFC 100 - выходы: токовый, импульсный (или частотный), выход состояния,

интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus;

IFC 300 - выходы: токовый, импульсный (или частотный), выход состояния,

вход управления, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, PROFINET.

Расходомеры выпускаются в следующих исполнениях:

С - компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе расхода и закреплен на нем;

F - раздельное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем;

W - раздельное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем;

R - раздельное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем.

Схема обозначения модификаций расходомеров:

OPTIFLUX X YYY Z

Исполнение преобразователя сигналов (С, F, W, R) Обозначение преобразователя сигналов (050 - IFC050, 100 - IFC100, 300 - IFC 300)

Тип первичного преобразователя (2 - 2000, 4 - 4000, 5 - 5000)

В зависимости от условий применения и требуемых характеристик расходомера, первичные преобразователи расхода комбинируются с различными преобразователями сигналов.

Общий вид преобразователей сигналов представлен на рисунке 1.

Общий вид первичных преобразователей (раздельное исполнение) представлен на рисунке 2.

Общий вид расходомеров (компактное исполнение) представлен на рисунке 3.

Заводской номер, наносятся типографическим методом в буквенно-цифровом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.

Нанесение знака поверки на расходомеры не предусмотрено.

Знак утверждения типа наносится типографическим методом на маркировочные таблички. Внешний вид маркировочной таблички представлен на рисунке 7.

Расходомеры пломбируются по требованию заказчика. Пломбировка может проводиться на месте эксплуатации.

Для защиты метрологических параметров расходомеров OPTIFLUX x300 C/F в шину GDC дисплея преобразователя сигналов устанавливается перемычка на два контакта, расположенных слева вверху.

Для предотвращения несанкционированного вскрытия, преобразователи сигналов IFC300 (рисунок 4), а также клеммные коробки первичных преобразователей расхода (далее ППР) для раздельного исполнения пломбируются с помощью установки пломбы на ограничителе рисунок 5а).

Преобразователи сигналов IFC300 W защищаются наклейкой с обозначением товарного знака, которая разрушается при попытке вскрытия (рисунок 5б).

Для раздельного исполнения прибора, защита электроники в клеммных коробках первичного преобразователя расхода и преобразователя сигналов от извлечения обеспечивается с помощью наклеек с обозначением товарного знака (рисунок 6).

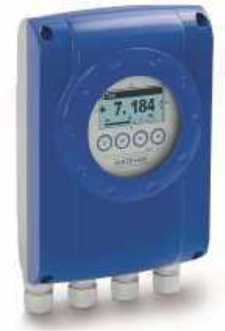

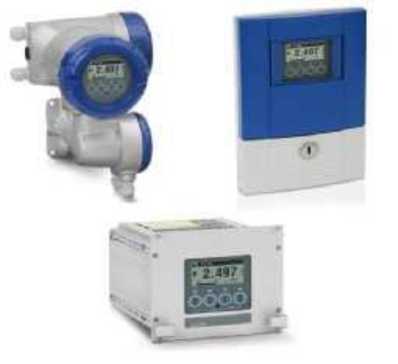

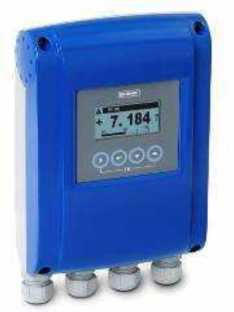

Рисунок 1 - Общий вид преобразователей сигналов

Рисунок 2 - Общий вид первичных преобразователей (раздельное исполнение)

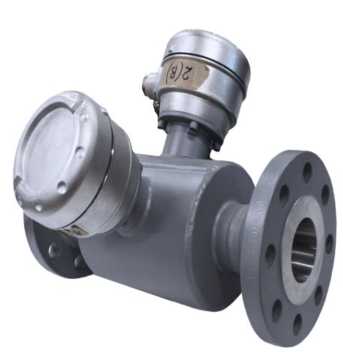

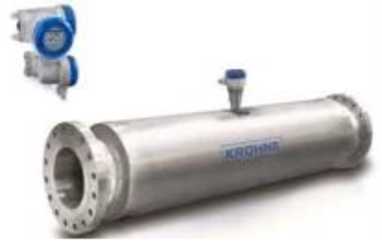

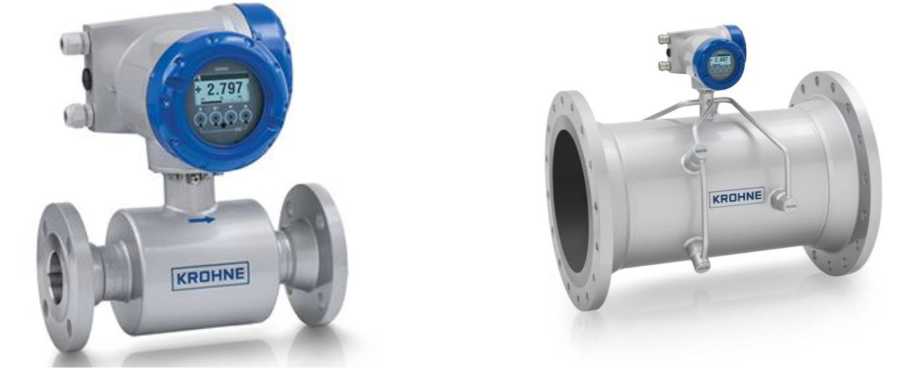

Рисунок 3 - Общий вид расходомеров (компактное исполнение)

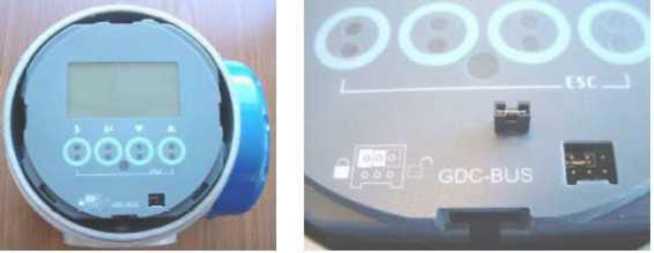

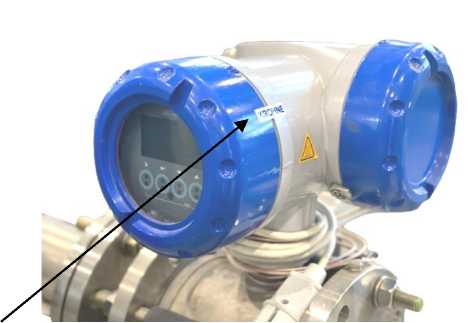

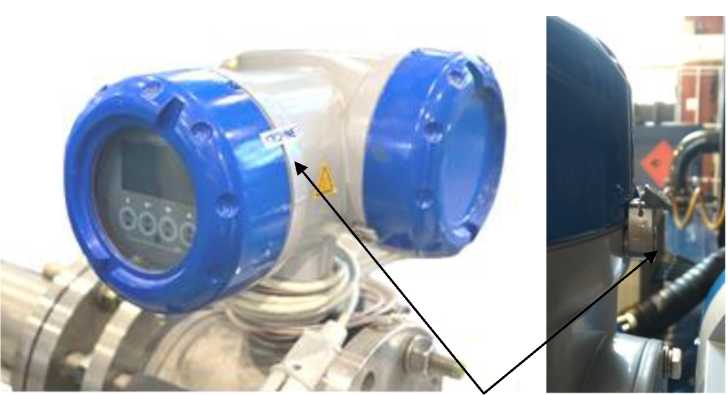

Рисунок 5 - Защита преобразователей сигналов IFC300 C/F/W и клеммной коробки ППР от вскрытия

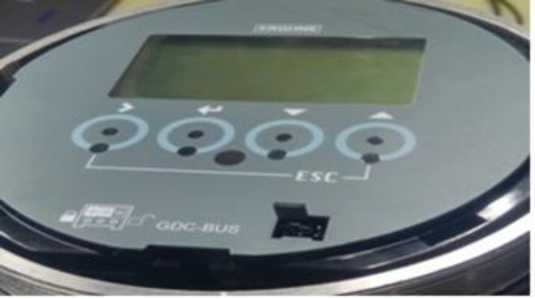

Рисунок 6 - Защита от извлечения электроники в клеммных коробках ППР и преобразователя сигналов

Заводской номер

Место нанесения знака утверждения типа

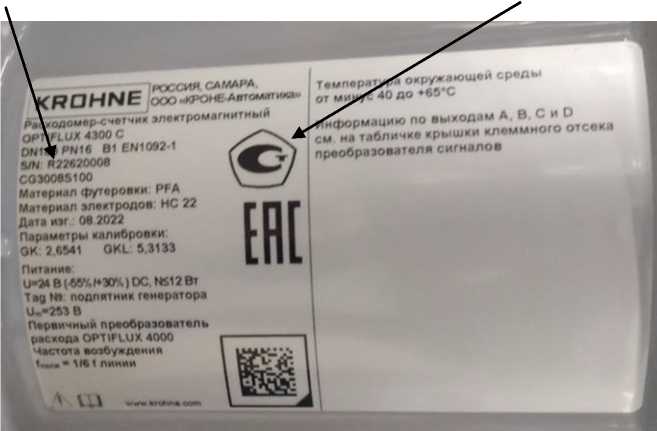

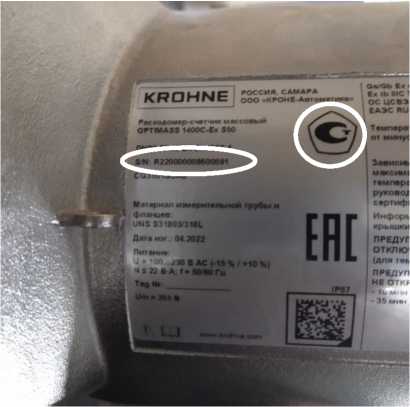

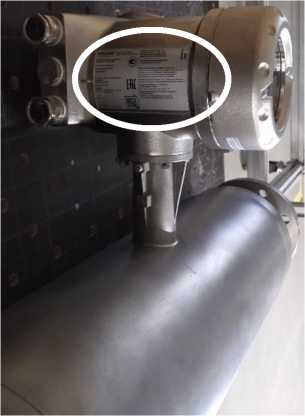

Рисунок 7 - Внешний вид маркировочной таблички

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции расчета скорости потока, объёмного и массового расхода; формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Соответствует модификации преобразователя сигналов
Номер версии (идентификационный номер) ПО	Не ниже 3.0.0

Уровень защиты от непреднамеренных и преднамеренных изменений (в соответствии с Р 50.2.077-2014):

• - «высокий», при пломбировке преобразователя сигналов;

• - «средний», без пломбировки преобразователя сигналов.

Влияние ПО учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 2  - Метрологические характеристики расходомеров OPTIFLUX 2050C/W,

OPTIFLUX 4050C/W, OPTIFLUX 4100C/W, OPTIFLUX 2100C/W, OPTIFLUX 2300C/F/W/R, OPTIFLUX 4300C/F/W/R

Модификация расходомера	Номинальный диаметр, DN	Пределы допускаемой относительной погрешности измерений расхода и объема, %	Vmin, м/с при погрешности измерения не более 2 %	Vmin, м/с при погрешности измерения не более 5 %
OPTIFLUX 2050C/W	от 25 до 1200	±(0,5 + 0,1/v)1)	0,067	0,023
OPTIFLUX 4050C/W	от 10 до1200		(0,086)3)	(0,032)3)
OPTIFLUX 4100C/W	от 2,5 до 6	±(0,4 + 0,1/v)	0,063	0,022
OPTIFLUX 2100C/W	от 25 до 1200	±(0,3 + 0,1/v)2)	0,059	0,021
OPTIFLUX 4100C/W	от 10 до 1200		(0,083)4)	(0,031)4)
OPTIFLUX 2300C/F/W/R	от 25 до 1600	±(0,2 + 0,1/v)	0,056	0,021
OPTIFLUX 4300C/F/W/R	от 10 до 1600
OPTIFLUX 2300C/F/W/R	от 1800 до 3000	±(0,3 + 0,2/v)	0,12	0,043
OPTIFLUX	от 2,5 до 6
4300C/F/W/R	от 1800 до 3000
Диапазон измерений расхода, м3/ч: от 3600^Vmin до 3600^Vmax, где S -площадь поперечного сечения расходомера, (м2), Vmin и Vmax- наименьшая и наибольшая скорость потока, (м/с)

Продолжение таблицы 2

Модификация расходомера	Номинальный диаметр, DN	Пределы допускаемой относительной погрешности измерений расхода и объема, %	Vmin, м/с при погрешности измерения не более 2 %	Vmin, м/с при погрешности измерения не более 5 %
Примечания: 1) По заказу: ± (0,25+ 0,15/v), где v- скорость потока, м/с 2) По заказу: ± (0,2 + 0,15/v) 3) При допускаемой относительной погрешности измерений расхода и объема ± (0,25+ 0,15/v) 4) При допускаемой относительной погрешности измерений расхода и объема ± (0,2 + 0,15/v) При периодической поверке всех модификаций расходомеров с помощью устройств «MAGCHECK VERIFICATOR» или «OPTICHECK» на месте эксплуатации пределы допускаемой относительной погрешности измерений ±1 %.

Таблица 3 - Метрологические характеристики расходомеров OPTIFLUX 5300C/F/W/R

Наименование параметра	Значение
Номинальный диаметр, DN	от 2,5 до 6	10	от 15 до 100	от 150 до 300
Диапазон измерений объемного расхода, м3 /ч	от 0,001 до 3050,0
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %:	±0,31) ±(0,3+0,2/v)2)	±0,153) ±(0,15+0,1/v)4)	±0,155) ±(0,15+0,1/v)6)	±(0,2+0,1/v)7)
Примечания: 1) при скорости потока (v) от 1,08 до 12 м/с; 2) при скорости потока (v) от 0,01 до 1,08 м/с; 3) при скорости потока (v) от 0,18 до 12 м/с; 4) при скорости потока (v) от 0,01 до 0,18 м/с; 5) при скорости потока (v) от 0,5 до 12 м/с; 6) при скорости потока (v) от 0,01 до 0,5 м/с; 7) при скорости потока (v) от 0,01 до 12 м/с; При периодической поверке с помощью устройств «MAGCHECK VERIFICATOR» или «OPTICHECK» на месте эксплуатации пределы допускаемой относительной погрешности измерений ±1 %.

аблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон рабочих скоростей потока, м/с	от 0,01 до 12
Номинальный диаметр первичных преобразователей, DN: - OPTIFLUX 2000	от 25 до 3000
- OPTIFLUX 4000	от 2,5 до 3000
- OPTIFLUX 5000	от 2,5 до 300

Продолжение таблицы 4

Наименование характеристики	Значение
Минимальная длина прямого участка трубопровода:
- до расходомера	5 DN
- после расходомера	2 DN
Максимальное рабочее давление, МПа1)	4,0
Температура измеряемой среды, °С2)	от -40 до +180
Температура окружающей среды, °С3)	от -60 до +65
Атмосферное давление, кПа	от 84,0 до 106,7
Относительная влажность, %, не более	95 (при температуре 35 оС)
Потребляемая мощность, В^А / Вт, не более:
IFC 050	15 / 5,6
IFC 100	8 / 4
IFC 300	22 / 12
Габаритные размеры, мм, не более
длина	3000
ширина	3500
высота	3300
Масса, кг, не более	3250
Параметры электрического питания
- IFC 050
напряжение переменного тока, В	(от 100 до 230)
частота переменного тока, Гц	50/60
напряжение постоянного тока, В	'"у л +30% 24 -30%
- IFC 100
напряжение переменного тока, В	(от 100 до 230) +%5%
частота переменного тока, Гц	50/60
напряжение постоянного тока, В	Д +30%
напряжение переменного тока, В	+10% 24 -15 %
напряжение постоянного тока, В	д +30% 24 -55%
- IFC 300
напряжение переменного тока, В	(от 100 до 230) +150%%
частота переменного тока, Гц	50/60
напряжение постоянного тока, В	гу Д +30% 24 -55%
напряжение переменного тока, В	'"у Д +10% 24 -15%
напряжение постоянного тока, В	+30 % 24 -25%
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	14
Примечания: 1) более 4 МПа по заказу;
2) максимально возможный диапазон температуры измеряемой среды зависит
от футеровки и исполнения прибора, указывается в паспорте;
3) максимально возможный диапазон температуры окружающей среды зависит
от исполнения прибора, указывается в паспорте.

Таблица 5 - Ex-маркировка расходомеров

Ex-маркировка   расходомеров-счётчиков моделей: OPTIFLUX 2100 C, OPTIFLUX 4100 C -   DN2,5-DN15, DN10-DN20 -   DN25-DN150 -   DN200-DN300 -   DN350-DN3000 -   DN10-DN3000 OPTIFLUX 2300 С, OPTIFLUX 4300 С -   DN2,5-DN15, DN10-DN20 -   DN25-DN150 -   DN200-DN300 -   DN350-DN3000 -   DN2,5-DN3000	1Ex e ia [ia Ga]mb IIC T4 Gb 1Ex d e ia [ia Ga] mb IIC T4 Gb, 1Ex e ia [ia Ga] mb q IlC T4.. ,T3 Gb, 1Ex e ia [ia Ga] mb IIC T4.T3 Gb 1Ex e ia [ia Ga] mb IIC T4 Gb, 1Ex e ia [ia Ga] mb q IIC T4 Gb 1Ex e ia [ia Ga] mb IIC T4 Gb Ex tb ia [ia Ga] IIIC Т120°С Db -40°C < Tamb< +55°C1)2) 1Ex d e [ia Ga] mb IIC T6...T3 Gb 1Ex d e [ia Ga] IIC T6...T3 Gb, 1Ex d e [ia Ga] q IIC T5...T3 Gb 1Ex d e [ia Ga] q IIC T6...T3 Gb, 1Ex d e [ia Ga] mb IIC T6...T3 Gb 1Ex d e [ia Ga] IIC T6...T3 Gb Ex tb IIIC Т150°С Db -60°C < Tamb< +65°C1), -60°C < Tamb< +60°C2
Примечание^ - для расходомеров-счётчиков с корпусом преобразователя сигналов из алюминиевого сплава (AL); Примечание2)  - для расходомеров-счётчиков с корпусом преобразователя сигналов из нержавеющей стали (SS).
Ex-маркировка        преобразователей сигналов расходомеров-счётчиков: - IFC100W - IFC300F	1Ex e ia [ia Ga] mb IIC T4 Gb, Ex tb ia [ia Da] IIIC Т135°С Db, -40°C < Tamb< +55°C 1); -40°C < Tamb< +60°C 2) 1Ex d e [ia Ga] IIC T6 Gb, Ex tb IIIC T85°C Db, -60°C < Tamb< +65°C
Ex-маркировка             первичных преобразователях расхода расходомеров-счётчиков OPTIFLUX 2000 F, OPTIFLUX 4000 F: -   DN2,5- DN15, DN10- DN20 -   DN25-DN150 -   DN200-DN300 -   DN350-DN3000 -   DN2,5-DN3000	1Ex e ia mb IIC T6.T3 Gb 1Ex d e ia IIC T6.T3 Gb, 1Ex e ia q IIC T5.T3 Gb, 1Ex e ia IIC T6...T3 Gb 1Ex e ia q IIC T6.T3 Gb, 1Ex e ia IIC T6...T3 Gb 1Ex e ia IIC T6...T3 Gb Ex tb IIIC T180°C Db -60°C < Tamb< +60°C3)
Примечание^  -  для  расходомеров-счётчиков  с  корпусом  преобразователя сигналов из алюминиевого сплава; Примечание2)  -  для  расходомеров-счётчиков  с  корпусом  преобразователя сигналов из нержавеющей стали; Примечание3)  -  для расходомеров-счётчиков  с  первичным преобразователем расхода и клеммной коробкой из нержавеющей стали (SS) и алюминиевого сплава

Знак утверждения типа

наносится на расходомер методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность расходомеров-счетчиков

Наименование	Обозначение	Количество
Расходомер-счетчик электромагнитный OPTIFLUX		1 шт. в соответствии с заказом
Соединительный кабель (при раздельном исполнении)		1 шт.
Преобразователь сигналов IFC050 расходомеров-счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2050.18 РЭ	1 шт.
Преобразователь сигналов IFC 100 расходомеров-счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2100.18 РЭ	1 шт.
Преобразователь сигналов IFC300 расходомеров-счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2300.18 РЭ	1 шт.
Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2002.18 РЭ	1 шт.
Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 4000. Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2004.18 РЭ	1 шт.
Первичный преобразователь расхода расходомера-счётчика   электромагнитного   OPTIFLUX   5000. Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2005.18 РЭ	1 шт.
Расходомер-счётчик электромагнитный. Паспорт.	8.1002.18ПС	1 шт.
Примечание: - В зависимости от модификации расходомера.

Сведения о методиках (методах) измерений

приведены в разделах 1.7.1 документов:

«Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию,

• 8.2002.18 РЭ»;

«Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 4000. Руководство по монтажу, эксплуатации и техническому обслуживанию,

• 8.2004.18 РЭ»;

«Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 5000. Руководство по монтажу, эксплуатации и техническому обслуживанию,

• 8.2005.18 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ТУ 4213-008-33530463-2014 Расходомеры-счетчики электромагнитные OPTIFLUX. Технические условия

Изготовитель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2

Телефон: (846) 230-03-70

Факс: (846) 230-03-11

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

В части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   сешя_р> 2025 г. №   __²¹

Лист № 1 Регистрационный № 77658-20                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 Назначение средства измерений

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 предназначены для измерений массового расхода (массы), температуры и плотности жидкости, эмульсии, суспензии и газа, а также вычислений объемного расхода (объема) жидкости и газа, концентрации веществ

Описание средства измерений

Принцип работы расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 основан на измерении сил Кориолиса, возникающих в колебательной системе. Величина силы Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально массовому расходу.

Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Сигнал снимается с измерительных датчиков, и обрабатывается преобразователем сигналов. После обработки преобразователь сигналов отображает измерительную информацию на жидкокристаллическом дисплее, а также преобразует ее в виде нормированных аналоговых (токовых и/или частотно-импульсных) и цифровых сигналов. Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи температурного датчика.

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 состоят из двух частей:

-преобразователя расхода первичного OPTIMASS -1000, -2000 или -6000;

- преобразователя сигналов MFC 400.

Преобразователь расхода первичный и преобразователь сигналов могут быть единой конструкцией или разнесены на некоторое расстояние.

Преобразователь расхода первичный состоит из двух или четырех измерительных труб, закрепленных своими концами в упругих подвесах, одной или двух катушек возбуждения и двух или четырех сенсоров.

Измерительные трубы изготавливают из хастеллоя (H), нержавеющей стали (S) или дуплексной нержавеющей стали (D).

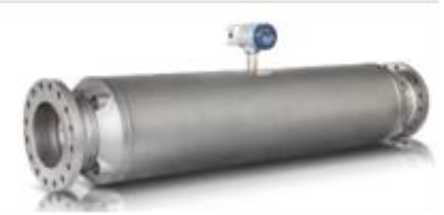

Общий вид расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлен на рисунках 1.1 и 1.2.

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют следующие варианты присоединения к трубопроводу:

• - фланцевое;

• - резьбовое;

• - специальное «гигиеническое» присоединение.

По спецзаказу доступны другие типа присоединений.

Преобразователи расхода первичные по спецзаказу могут поставляться в следующих модификациях:

• - с обогревающим кожухом;

• - с системой аварийного дренирования.

Преобразователи расхода первичные OPTIMASS 1000 и OPTIMASS 2000 могут поставляться только в стандартных температурных исполнениях.

Преобразователи расхода первичные OPTIMASS 6000 могут поставляться в следующих температурных исполнениях:

• - стандартное исполнение;

• - криогенное исполнение;

• - высокотемпературное исполнение.

Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания преобразователя расхода первичного. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 выпускаются в следующих исполнениях:

С - компактное исполнение. Преобразователь сигналов установлен непосредственно на преобразователе расхода первичном и имеет с ним жесткую механическую связь.

F - разнесенное исполнение. Преобразователь сигналов соединен с преобразователем расхода первичным сигнальным кабелем (поставляется производителем).

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют аналоговые, частотно-импульсные выходы и выход состояния, а также вход для управления. Подключения к промышленной сети осуществляется по протоколам HART, Foundation Fieldbus, Profibus DP/PA, Modbus, Profinet, Bluetooth, EtherNet/IP.

Условное обозначение расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400:

Расходомеры-счетчики массовые OPTIMASS Х YYY Z

где Х - тип первичного преобразователя (1, 2, 6);

YYY - тип преобразователя сигналов (400);

Z - исполнение расходомера (С, F).

По требованию заказчика предусмотрено ограничение доступа к настройкам у расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 посредством установки перемычки в положение «защита» представлена на рис. 2.1 с последующей пломбировкой.

Пломбировка расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлена на рисунках 2.2.

Заводской номер, наносятся типографическим методом в буквенно-числовом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.

Нанесение знака поверки на расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 не предусмотрено.

Знак утверждения типа наносится типографическим методом на маркировочные таблички.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 приведены в таблице 1. Примечание

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное название ПО	Electronic revision (ER)
Номер версии (идентификационный номер) ПО	1.0.хх; 2.0.хх; 2.1.хх; 2.2.хх; 5.0.xx
Цифровой идентификатор ПО	не отображается
Примечание - Символами «х» обозначено идентификационное наименование ПО, не влияющее на метрологические характеристики

Внутреннее ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, концентрацию, скорость потока. Выводит измеренные и вычисленные параметры на дисплей, и передает результатов измерений по цифровым, и аналоговым выходам.

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:

• - «высокий», при пломбировке преобразователя сигналов MFC 400;

• - «средний» без пломбировки преобразователя сигналов MFC 400.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Исполнение	1400	2400	6400
Типоразмер	от 15 до 50	от 100 до 400	от 8 до 250
Максимальный массовый расход жидкости, т/ч	от 6,5 до 170	от 420 до 4600	от 0,9 до 1500
Максимальный массовый расход газа1), кг/ч	от 51,34^рр1) до 912,52^	от 1440^рр1) до 16200^рр1)	от 10,6-рр 1)до 10070^рр1)
Максимальный объёмный расход жидкости2), м3/ч	от 6,5 до 170	от 420 до 4600	от 0,9 до 1500
Максимальный объёмный расход газа, м3/ч	от 51,34 до 912,52	от 1440 до 16200	от 10,6 до 10070
Диапазон измерений плотности, кг/м3	от 1 до 3000
Диапазон измерений температуры 3), °С	от -40 до +130	от -45 до +130	от -200 до +400
Максимальное рабочее давление, МПа	10	18	20
1) рр - Рабочая плотность среды, кг/м3 2) Из расчета плотности воды при стандартных условиях. 3) Максимальная измеряемая температура зависит от материала измерительных труб.

Таблица 3 - Метрологические характеристики (погрешности расходомеров)

Наименование характеристики	Значение
Исполнение расходомеров-счётчиков массовых OPTIMASS	1400	2400	6400
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±1	±1	±(0,5+0,005 •t)1)
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 - стандартно - при настройке на месте эксплуатации	±5 2), ±2 ±0,5	±2, ±1 ±0,3	±3, ±2, ±1 ±0,3
Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) жидкости, %	±0,153); ±0,23); ±0,253); ±0,53)	±0,14); ±0,24); ±0,254); ±0,54)	±0,14); ±0,24); ±0,254); ±0,54)

Наименование характеристики	Значение
Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) газа(пределы допускаемой основной относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), %, 3)	±0,5	±0,35	±0,35
Пределы допускаемой основной относительной погрешности измерений объемного расхода (объема) жидкости, % - стандартно - при настройке на месте эксплуатации	<i- = y/#M +S} 5)
	±0,25	±0,15	±0,15
1) где t - текущая измеряемая температура, взятая по модулю, °C; 2) Для исполнения S, DN15. 3) К основной относительной погрешности (табличное значение) прибавляется значение дополнительной погрешности, вычисляемой по формуле: Am = (Zs/G)-100 % (где Zs - значение стабильности нулевой точки, т/ч (см. в РЭ); G - текущее значение массового расхода, т/ч). 4) В случае, если текущий расход менее значения Zs4000 для прибора с погрешностью 0,1%, или менее ZsA00 для прибора с погрешностью 0,2%, или менее Zs^400 для прибора с погрешностью 0,25%, или менее Zs^200 для прибора с погрешностью 0,5%, то погрешность измерений равняется Am. 5) где   ду - относительная погрешность измерений объемного расхода (объема), %; дм - относительная погрешность измерений массового расхода (массы), %; др - относительная погрешность измерений плотности, %.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Исполнение расходомеров-счетчиков массовых OPTIMASS	1400	2400	6400
Максимальное рабочее давление, МПа, не более	10	18	20
Параметры электрического питания: а) напряжение постоянного тока, В б) напряжение переменного тока, В в) напряжение постоянного/переменного тока, В	+30% 24 -55% +10% (от 100 до 230) -15% _ . +10% / +30% 24 -15% / -25%
Потребляемая мощность, Вт (В • А), не более	12 (22)
Диапазоны настройки выходных сигналов: - постоянного тока, мА - частотный, Гц - импульсный, имп/с - интервал между импульсами, мс	от 0 до 20, от 4 до 20 1) от 1 до 10000 от 0,01 до 10000 от 0,05 до 2000
Масса, кг, не более - преобразователя сигналов - преобразователя расхода первичного	5,7
	150	1500	1200

Наименование характеристики	Значение
Габаритные размеры (ДхШ*В), мм, не более 2) - преобразователя сигналов - преобразователя расхода первичного	277x202x295,8
	944x220x479,6	2762x260,5x770,0 2	>210x260,5x1403
Маркировка взрывозащиты 1) Расходомеры-счетчики массовые OPTI- MASS 1400C, 2400C, 6400C 2) Расходомеры-счетчики массовые OP- TIMASS 1400F, 2400F, 6400F, в составе: - преобразователей расхода первичных OPTIMASS 1000F, 2000F, 6000F - преобразователя сигналов	Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °С Db X Ex tb IIIC T70 °С.Т270 °С Db X 0Ex ia IIC T6...T1 Ga X Ex ia IIIC T70 °С...Т440 °С Da X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °С Db Х Ex tb IIIC T75 °С Db Х
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015):	IP66/IP67
Условия эксплуатации: температура окружающей среды 2), °С - компактное исполнение - раздельное исполнение атмосферное давление, кПа относительная влажность %, не более рабочий диапазон температуры измеряемой среды, °С	от -60 3) до +65 4) от -60 3) до +65 от 84,0 до 106,7 99
	от -40 до +130	от -45 до +130	от -70 до +230 (стандартное исполнение) от -200 до +40 (криогенное исполнение) от -50 до +400 (высокотемпературное исполнение)
1) Используется с наложенным сигналом HART. 2) При температуре ниже минус 20 °С показания ЖКИ могут быть нечитаемыми, частота его обновления снижается, работоспособность расходомера сохраняется. 3) Для невзрывозащищенных приборов. Для взрывозащищенных минус 55 °С. 4) Для некоторых вариантов конфигурации: до +60 °С.

Знак утверждения типа

наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400		1 шт.
Паспорт	8.1400.28. ПС 1)1 8.2400.28. ПС 1)1 8.6400.28. ПС 1)1	1 экз.
Руководство по эксплуатации	8.2400.28РЭ 1)1 8.1000.28РЭ 1) 8.2000.28РЭ 1) 8.2450.28РЭ 1) 8.2401.28РЭ 1) 8.6000.28РЭ 1)	1 экз.
Х) Допускается поставка в количестве 1 экземпляра на партию Х) Поставляется в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделах 1.5 документов «Первичный преобразователь OPTIMASS 1000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.1000.28РЭ», «Первичный преобразователь OPTIMASS 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2000.28РЭ», «Первичный преобразователь OPTIMASS 6000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.6000.28РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 26.51.52-020-33530463-2019 Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400» Технические условия

Изготовитель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-03-70

Факс: +7 (846) 230-03-11

Web-сайт: http://www.krohne.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

Адрес: 117418, г. Москва, Нахимовский пр., 31

Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

В части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « 09 »    сентябр5 2025 Г. №    1921

Лист № 1 Регистрационный № 80129-20                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики газа ультразвуковые серии OPTISONIC Назначение средства измерений

Расходомеры-счётчики газа ультразвуковые серии OPTISONIC (далее расходомеры) предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов, в том числе сухих, влажных газов и перегретого пара.

Описание средства измерений

Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.

Конструктивно расходомеры состоят из:

• - преобразователя расхода первичного (ПРП);

• - преобразователя сигналов (ПС).

Преобразователь расхода первичный представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены сенсоры (ультразвуковые датчики) и элементы присоединения. Элемент присоединения предназначен для установки клеммной коробки или преобразователя сигналов. Опционально сенсоры могут быть съёмными.

Преобразователь сигналов на основе информации, полученной от первичного преобразователя, реализует функции расчета скоростей потока, направление потока. Далее определяется объем, объёмный расход, объёмный расход, приведённый к стандартным условиям (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры), скорость звука в среде, молярная масса. При известной плотности газа расходомеры имеют возможность вычислять массовый расход. При измерении расхода перегретого водяного пара (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры) расходомеры имеют возможность вычислять энтальпию, массовый расход и плотность пара. Измеренные и вычисленные значения могут преобразовываться в токовый, частотно-импульсный сигналы, а также передаваться по протоколам Foundation Fieldbus, Modbus и другим.

Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Расходомеры имеют следующие модели:

7300 (далее OPTISONIC 7300), 8300 (далее OPTISONIC 8300).

OPTISONIC 7300 выпускаются в двух версиях

• - C - компактная версия (ПС крепится непосредственно на (ПРП));

• - F - раздельная версия (ПС крепится отдельно и соединен кабелем с ПРП).

OPTISONIC 8300 выпускаются в одной версии F - раздельная версия (ПС крепится отдельно и соединен кабелем с ПРП).

Расходомеры также могут быть выполнены в следующих исполнениях:

• - взрывозащищённом;

• - редундантном (версия расходомера с двумя или несколькими ПС и/или несколькими ПРП);

• - со съемными сенсорами (только для OPTISONIC 7300);

• - с датчиком давления;

• - с датчиком температуры;

• - с датчиками давления и температуры;

• - со встроенными обогревающими элементами.

Возможны комбинации исполнений.

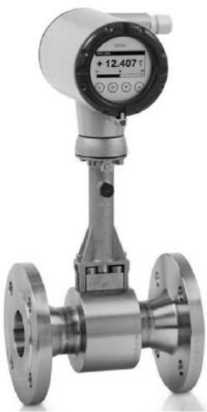

Общий вид расходомеров представлен на рисунке 1. Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора.

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

к)

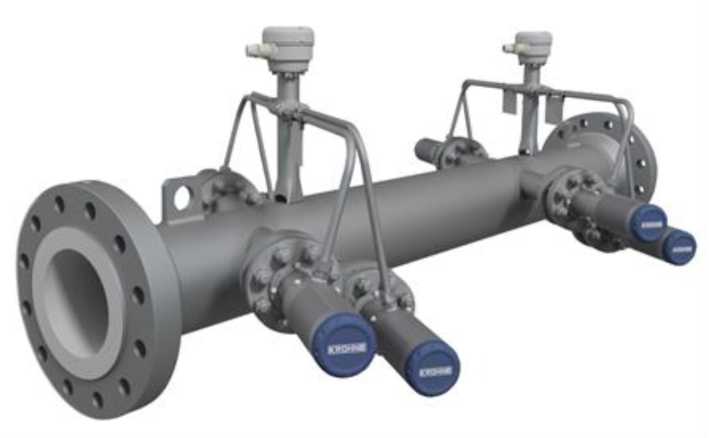

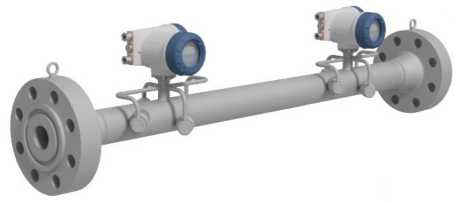

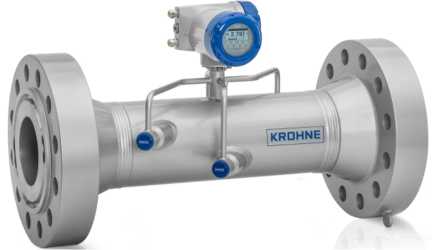

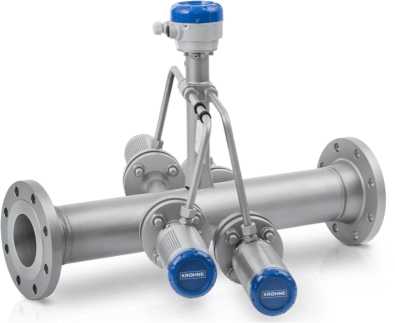

Рисунок 1 - Внешний вид расходомеров

а) компактное исполнение расходомеров OPTISONIC 7300 С;

б) раздельное исполнение расходомеров OPTISONIC 7300 F;

в) редундантное исполнение расходомеров OPTISONIC 7300 C;

г) редундантное исполнение расходомеров OPTISONIC 7300 F;

д) раздельное исполнение со штуцерами расходомеров OPTISONIC 7300 F;

е) раздельное исполнение со съемными сенсорами и с разделом кромок под сварку расходомеров OPTISONIC 7300 F;

ж) раздельное исполнение расходомеров OPTISONIC 8300 F;

и) редундантное исполнение расходомеров OPTISONIC 8300 F;

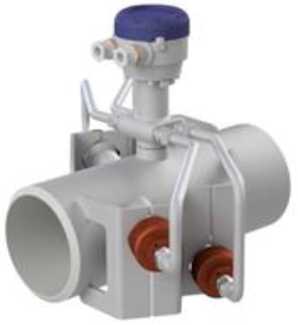

к) раздельное исполнение со встроенными обогревающими элементами расходомеров OPTISONIC 8300 F.

Место опломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение расходомеров (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть

Метрологически значимая часть ПО расходомеров реализует функции расчета объема, объёмного расхода, объёмного расхода, приведённого к стандартным условиям (опционально), скорости потока, направления потока, скорости звука в среде, время прохождения ультразвукового сигнала. Имеется возможность вычисления массового расхода, молярной массы. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.

Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CG360	CG46
Номер версии (идентификационный номер) ПО	3.X.X	1.X.X
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие
за метрологически незначимую часть.

Уровень защиты от непреднамеренных и преднамеренных изменений (в соответствии с Р 50.2.077-2014):

• - «высокий», при пломбировке преобразователя сигналов;

• - «средний» без пломбировки преобразователя сигналов.

Метрологические и технические характеристики

Таблица 2 -

Номинальн ый диаметр	Минимальное значение расхода Qmin, м3/ч	Пределы допускаемой относительно погрешности измерений объемного расхода и объема при поверке имитационным методом в диапазоне Qmin - Qt, %	Пределы допускаемой относительной погрешности измерений объемного расхода и объема при поверке на поверочной установке в диапазоне Qmin - Qt, %	Значение расхода, соответствующий скорости потока 1 м/с Qt, м3/ч	Максимальное значение расхода Qmax, м3/ч	Пределы допускаемой относительной погрешности измерений объемного расхода и объема при поверке имитационным методом в диапазоне Qt - Q max, %.	Пределы допускаемой относительной погрешности измерений объемного расхода и объема при поверке на поверочной установке в диапазоне Qt - Q max, %.
1	2	3	4	5	6	7	8
DN50	2,15			7,1	460	3	1,5
DN65	3,6	3/v	1,5/v	11,9	776,5	3	1,5
DN80	5,5			18,1	1176	3	1,5
DN100	8,5	(2/v), (3/v)1	(1/v), (1,5/v)1	28,3	1837	2, 31	1, 1,51
DN125	13,3			44,2	2871	2	1
DN150	19,1			63,6	4135	2	1
DN200	34,0			113,1	7351	2	1
DN250	53,1			176,7	11486	2	1
DN300	76,4			254,5	16540	2	1
DN350	104,0	2/v	1/v	346,4	22513	2	1
DN400	136,0			452,4	29405	2	1
DN450	172,0			572,6	37216	2	1
DN500	212,1			706,9	45945	2	1
DN550	257,0			855,3	55594	2	1
DN600	305,4			1018	66162	2	1

Наименование характеристики	Значение
Выходные сигналы:
токовый, мА	от 0/4 до 20
частотный, Гц	от 0 до 10000
импульсный, имп	не ограничено
Степень защиты IP	IP66/IP67
Параметры электрического питания:
- напряжение переменного тока, В	(от 100 до 230) -^
- частота переменного тока, Гц	50/60
- напряжение постоянного тока, В	(от 12 до 24)
- напряжение переменного/постоянного тока, В	г\ л +10% /+30% 24 -15%/-25%
Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт	22 12
Маркировка взрывозащиты	1Ex db IIC T6...T2 Gb Х 1Ex db e IIC T6...T2 Gb Х 1Ex db ma IIC T6...T4 Gb Х 1Ex db e ma IIC T6.T4 Gb Х 1Ex db [ia Ga] IIC T6.T2 Gb Х 1Ex db e [ia Ga] IIC T6. T2 Gb Х 1Ex db ma [ia Ga] IIC T6.T4 Gb Х 1Ex db e ma [ia Ga] IIC T6.T4 Gb Х 1Ex db IIC T6 Gb X 1Ex db е IIC T6 Gb X 1Ex db [ia Ga] IIC T6 Gb Х 1Ex db e [ia Ga] IIC T6 Gb Х 1Ex db IIC T6.T2 Gb Х 1Ex db ma IIC T6...T4 Gb Х
Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °С - Температура окружающей среды, °С для ПРП, °С для ПС из алюминиевого сплава для ПС из нержавеющей стали	43,1 от -55 до +185 от -55 до +70 от -55 до +65 от -55 до +60
Средняя наработка на отказ, ч	200000
Средний срок службы, лет	25

Наименование характеристики	Значение
Выходные сигналы:
токовый, мА	от 0/4 до 20
частотный, Гц	от 0 до 10000
импульсный, имп	не ограничено
Степень защиты IP	IP66/IP67
Параметры электрического питания:
- напряжение переменного тока, В	(от 100 до 230)
- частота переменного тока, Гц	50/60
- напряжение постоянного тока, В	(от 12 до 24)
- напряжение переменного/постоянного тока, В	+10/ /+30%
Потребляемая мощность, не более: -переменного тока, А -постоянного, Вт	22 12
Маркировка взрывозащиты	Ga/Gb Ex db IIC T6...T1, T550°C, T615°C Х 1Ex db IIC T6 Gb X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db e IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X
Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °С - Температура окружающей среды, °С для ПРП, °С для ПС из алюминиевого сплава для ПС из нержавеющей стали	43,1 от -25(-2001)) до +620 от -40(-601)) до +70 от -55 до +65 от -55 до +60
Средняя наработка на отказ, ч	200000
Средний срок службы, лет	25
Примечание: 1) При использование специальных обогревающих элементов

Знак утверждения типа

наносится на информационную табличку преобразователя сигналов расходомера методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5

Наименование	Обозначение	Количество
Расходомер газа ультразвуковой серии OPTISONIC		1 шт.
Руководство по монтажу, эксплуатации и техническому обслуживанию	8.2000.39РЭ1) 8.2000.79РЭ2) 8.2100.39РЭ3) 8.2100.79РЭ4) 8.2102.39РЭ5)	1 экз.
Паспорт	8.1000.39ПС1) 8.1000.79ПС2)	1 экз.
1) Для расходомеров OPISONIC 7300 2) Для расходомеров OPISONIC 8300 3) Для расходомеров OPISONIC 7300 взрывозащищенных исполнений 4) Для расходомеров OPISONIC 8300 взрывозащищенных исполнений 5) Только для ПС с CG46

Сведения о методиках (методах) измерений

Для OPTISONIC 7300 приведены в разделе 1.7 документа «Расходомеры-счётчики газа ультразвуковые серии OPTISONIC модель 7300. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.39РЭ

Для OPTISONIC 8300 приведены в разделе 1.7 документа «Расходомеры-счётчики газа ультразвуковые серии OPTISONIC модель 8300. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.79РЭ

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерения объёмного и массового расхода газов

ТУ 26.51.52-025-33530463-2020 Расходомеры-счётчики газа ультразвуковые серии OPTISONIC. Технические условия

Изготовитель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстёпновка, д. 2

Телефон: +7(846) 230-03-70, +7(846) 230-03-11

Web: http://krohne.ru E-mail: kar@krohne.su

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

09         сентябр;           лг 1-

от «____»_________ 2025 Г. №____

Лист № 1 Регистрационный № 91500-24                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики вихревые OPTISWIRL 4200 Назначение средства измерений

Расходомеры-счетчики вихревые OPTISWIRL 4200 предназначены для измерений объемного расхода и объема газа, пара и жидкости, в напорных трубопроводах, а также приведения измеренных величин к нормальным условиям и вычисления массового расхода.

Описание средства измерений

Принцип работы расходомеров-счетчиков вихревых OPTISWIRL 4200 основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока.

Расходомеры-счетчики вихревые OPTISWIRL 4200 состоят из первичного преобразователя расхода (ППР) OPTISWIRL 4000 и преобразователя сигналов (ПС) VFC 200.

В измерительном канале первичного преобразователя расхода установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в микропроцессорный преобразователь сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.

Расходомеры-счетчики вихревые OPTISWIRL 4200 выпускаются в следующих исполнениях:

• -    по типу соединения преобразователя сигналов с ППР: компактное (С) и раздельное (F);

• -    по типу присоединения к трубопроводу: фланцевое и бесфланцевое («сэндвич»);

• -    по количеству преобразователей сигналов: с одним ПС и с двумя ПС (dual);

• -   по наличию дополнительных датчиков: стандартное со встроенным датчиком температуры (ДТ); с ДТ и датчиком давления (ДД); с ДТ, ДД и отсечным клапаном (опция);

• -   усиленное - с более надежным и устойчивым к агрессивным условиям измерения ППР (опция только для DN15C и DN25C).

Также возможно подключение внешнего ДТ или ДД к преобразователю сигналов (опция).

Расходомеры-счетчики вихревые OPTISWIRL 4200 имеют аналоговый выход (от 4 до 20 мА) и бинарный выход, который может быть настроен как: частотный, импульсный, выход состояния либо предельный выключатель; промышленные протоколы подключения: HART, Profibus, Foundation Fieldbus.

Схема обозначения исполнений расходомеров-счетчиков вихревых OPTISWIRL 4200:

С - компактное исполнение; F - раздельное исполнение

4 - первичный преобразователь расхода OPTISWIRL 4000;

200 - преобразователь сигналов VFC 200

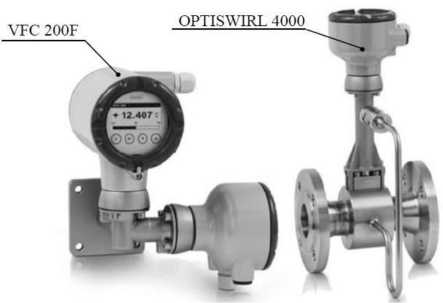

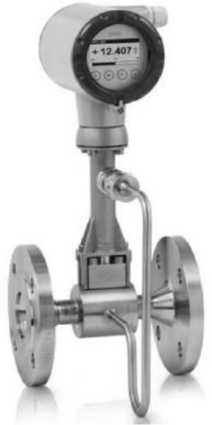

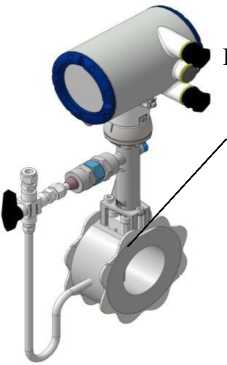

Общий вид расходомеров-счетчиков вихревых OPTISWIRL 4200 представлен на рисунке 1.

Серийный номер расходомера в буквенно-цифровом формате наносится типографским способом на маркировочных этикетках рисунок 2. Нанесение знака поверки на расходомеры

в) Фланцевое исполнение г) Бесфланцевое исполнение

клапаном

Рисунок 1 - Общий вид расходомеров-счетчиков вихревых OPTISWIRL 4200

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров-счетчиков вихревых OPTISWIRL 4200, осуществляет расчет объемного расхода (объема) жидкости, газа и пара, а также выполняет вычисление расхода (объема) приведенного к нормальным условиям, массового расхода и массы. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы.

Защита внутреннего ПО осуществляется при помощи пароля.

Идентификационные данные ПО расходомеров-счетчиков вихревых OPTISWIRL 4200 приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	2.Х.Х
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики.

Наименование характеристики	Значение
Номинальный диаметр (DN)	15	25	40	50	80	100	150	200	250	300
Диапазон чисел Рейнольдса	не менее 10000
Минимальный расход для воды 1), м3/ч	0,36	0,81	2,04	3,53	7,74	13,3	30,13	56,61	90,49	131,4
Максимальный расход для воды 1), м3/ч	5,07	11,4	28,58	49,48	108,3	186,2	421,9	792,5	1267	1840
Минимальный расход для воздуха 2, м3/ч	6,80	9,77	24,5	42,41	92,9	159,6	361,6	679,3	1086	1577
Максимальный расход для воздуха 2), м3/ч	32,57	114	326,6	565,5	1239	2128	4822	9057	14478	21028
Температура измеряемой среды, °С	от -40 до +240
Примечания 1) Для дистиллированной воды, при температуре +20 °С. 2) Для сухого воздуха, при температуре +20 °С и давлении 100 кПа (750 мм рт. ст.).

Таблица 3 - Метрологические характеристики. Пределы погрешностей расходомеров

Наименование характеристики	Значение
Пределы основной допускаемой относительной погрешности измерений объемного расхода (объема) в зависимости от числа Рейнольдса (Re), %: а) для жидкостей - при Re > 20000 - при 10000 < Re < 20000 б) для газа и пара - при Re > 20000 - при 10000 < Re < 20000 в) для газа, приведенного к нормальным условиям по ГОСТ 2939-63 - при Re > 20000 1) - при 10000 < Re < 20000 1) г) при имитационной поверке: - для жидкостей при Re > 20000 - для газа и пара при Re > 20000 - для жидкостей, газа и пара при 10000 < Re < 20000	±0,75 ±2,0 ±1,0 ±2,0 ±1,5 ±2,5 ±1,0 ±1,5 ±2,5
Пределы основной допускаемой относительной погрешности измерений (вычислений) массового расхода и массы в зависимости от числа Рейнольдса (Re), %: а) для жидкостей (при известном значении плотности измеряемой среды) - при Re > 20000 - при 10000 < Re < 20000 б) для газа и пара - при Re > 20000 - при 10000 < Re < 20000 в) при имитационной поверке: - для жидкостей при Re > 20000 - для газа и пара при Re > 20000 - для жидкостей, газа и пара при 10000 < Re < 20000	±1,5 ±2,5 ±1,5 ±2,5 ±1,75 ±2,0 ±3,0
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления; при использовании встроенного датчика давления), %	±0,5
Пределы дополнительной приведенной погрешности токового выхода, вызванной отклонением температуры окружающей среды от 20 °C, %/°C	±0,005
Примечания 1) Максимальная погрешность измерений относится к показаниям при рабочем давлении > 65 % от полной шкалы соответствующего датчика давления. Re - число Рейнольдса, вычисляется по формуле: R =  4Q e л -D    -v внутр где Q - расход, м3/с; л - число Пи (3,14159265); DeHymp - внутренний диаметр первичного преобразователя (из паспорта или РЭ), м; v - кинематическая вязкость воды (воздуха) при температуре поверки, м2/с.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: температура окружающей среды, °С - стандартное исполнение - взрывозащищенное исполнение атмосферное давление, кПа относительная влажность (при температуре +35 °С), %, не более	от -60 до +85 от -60 до +65 от 84 до 106 95
Параметры электрического питания: напряжение постоянного тока1), В	от 9 до 36
Потребляемая мощность, Вт, не более	0,8
Максимальное рабочее давление, МПа	10 (опционально16)
Параметры выходных сигналов: - постоянного тока, мА - частотный, Гц - импульсный (тимп = от 0,5 до 2000 мс), имп/с	от 4 до 20 от 0 до 1000 от 0 до 1000
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - OPTISWIRL 4200 C - OPTISWIRL 4200 F: а) для OPTISWIRL 4000 (стандартно) б) для OPTISWIRL 4000 (по заказу) в) для VFC 200 F	IP66 / IP67 IP66 / IP67 IP66 / IP68 IP66 / IP67
Маркировка взрывозащиты: - OPTISWIRL 4200 С .. - Ex - OPTISWIRL 4200 С .. i - Ex OPTISWIRL 4200 F .. - Ex в составе: - VFC 200 F .. 020- Ex - ППР OPTISWIRL 4000 F OPTISWIRL 4200 F .. i-Ex	1Ex db ia IIC T6...T2 Gb X 1Ex db eb ia IIC T6.T2 Gb X 2Ex nA ic IIC T6...T2 Gc X Ex tb ia IIIC T70°C.T240°C Db X 1Ex ia IIC T6...T2 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db eb [ia] IIC T6 Gb X 2Ex nA [ic] IIC T6 Gc X Ex tb [ia] IIIC T70°C Db X 1Ex ia IIC T6...T2 Gb X 2Ex ic IIC T6...T2 Gc X Ex ia IIIC T70°C.T240°C Db X 1Ex ia IIC T6...T2 Gb X
Масса, кг	от 6,5 до 279,8
Габаритные размеры, мм: - длина - ширина - высота	от 200 до 600 от 265,7 до 392 от 358,8 до 985,6
Средний срок службы, лет	14
Средняя наработка на отказ, ч	100 000
Примечание: 1) Конкретные значения приведены в паспорте на расходомер

Знак утверждения типа

наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер-счетчик вихревой	OPTISWIRL 4200	1 шт.
Паспорт	8.2000.15ПС	1 экз.
Руководство по эксплуатации	8.2200.15РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1.6 документа 8.2200.15РЭ «Расходомер-счетчик вихревой OPTISWIRL 4200. Руководство по монтажу, эксплуатации и техническому обслуживанию».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

Приказ Росстандарта от 23.12.2022 № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры

Приказ Росстандарта от 20.10.2022 № 2653 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

ТУ 4213-004-33530463-2009 Расходомеры-счетчики вихревые OPTISWIRL 4070 и OPTISWIRL 4200. Технические условия

Правообладатель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Юридический адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2

Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11

Изготовитель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2

Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11

Web-сайт: https://www.ultra-gk.ru

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д.46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « 09 »    сентябр5 2025 Г. №    1921

Лист № 1 Регистрационный № 80128-20                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC Назначение средства измерений

Расходомеры-счётчики жидкости ультразвуковые (далее расходомеры) серии OPTISONIC предназначены для измерений объёмного расхода и объёма жидкости и сжиженных газов.

Описание средства измерений

Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.

Конструктивно расходомеры серии OPTISONIC состоят из:

• - преобразователя расхода первичного (далее ПРП);

• - преобразователя сигналов (далее ПС);

ПРП представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены элементы присоединения и сенсоры (ультразвуковые датчики), которые образуют собой измерительные каналы. Элемент присоединения предназначен для установки клеммной коробки или ПС. Опционально ПРП могут оснащаться штуцерами для встраивания внешних датчиков давления и температуры.

ПС на основе информации, полученной от ПРП, вычисляет значения скорости потока. Далее определяется объёмный расход, объем, скорость звука в среде. При известной плотности жидкости расходомер имеют возможность вычислять массовый расход. В зависимости от исполнения, расходомеры могут оснащаться аналоговым входом/выходом, частотным (импульсным) выходом, дискретным входом/выходом, интерфейсами Modbus, HART, PROFIBUS и Foundation Fieldbus.

Расходомеры серии OPTISONIC имеют следующие модели:   3400

(далее OPTISONIC 3400) и 4400 (далее OPTISONIC 4400) и версии:

• - C - компактная версия (преобразователь сигналов крепится непосредственно на преобразователе расхода первичном);

• - F - раздельная версия (преобразователь сигналов крепится отдельно и соединен кабелем с преобразователем расхода первичным).

Расходомеры OPTISONIC 3400 состоят из ПРП OPTISONIC 3000 и ПС UFC 400, Расходомеры OPTISONIC 4400 состоят из ПРП OPTISONIC 4000 и ПС UFC 400.

Расходомеры серии OPTISONIC работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Возможен вариант исполнения с двумя и более ПС и/или сдвоенными (или более) ПРП (редундантное исполнение). Также есть расширенное температурное исполнение (XXT) и (HT), криогенное исполнение (LT), исполнение для высоковязких жидкостей (HV) и исполнение для измерения жидкости под высоким давлением (HP). Преобразователь расхода первичный может быть изготовлен с кожухом обогрева (HJ).

Общий вид расходомеров серии OPTISONIC представлен на рисунке 1.

Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора.

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

з) OPTISONIC 3400 F

(с двумя клеммными коробками)

Рисунок 1 - Внешний вид расходомеров серии OPTISONIC

Место опломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение расходомеров-счетчиков (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть.

Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции расчета объема, объёмного расхода, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы. Имеется возможность вычисления массового расхода.

Уровень защиты программного обеспечения «средний», в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CG350
Номер версии (идентификационный номер) ПО	5.X.X
Примечание: Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.

Метрологические и технические характеристики

Таблица 2.1 - Метрологические характеристики расходомеров OPTISONIC 3400

Наименование характеристики	Значение
Номинальный диаметр DN	от 25 до 3000
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, % - при скорости потока от 0,5 (включительно) до 19,5 м/с - при скорости потока ниже 0,5 м/с	±0,31), ±0,5 ±0,3+0,2/v2)
Температурный дрейф токового выхода,	0,00003/К
1) При специальной калибровке 2) v - скорость потока в м/с

Таблица 2.2 -

OPTISONIC 4400

Наименование характеристики	Значение
Номинальный диаметр DN	от 25 до 1000
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %: Исполнение НТ: - 1-канальный (DN50-DN80) - 2-канальный (DN80-DN1000) - 1-канальный (DN25-DN40) Исполнение НР:	±(1+1/v)1) ±(0,5+0,5/v)1) ±(2,5+2,5/v)1) ±(1+1/v)1}
Температурный дрейф токового выхода	0,00003/К
1)v - скорость потока в м/с

Таблица 3.1 - Диаметры номинальные и диапазоны измерений расходомеров OPTISONIC 400

Номинальный диаметр	Минимальное значение расхода Qmin, м 3/ч	Максимальное значение расхода Qmax, м 3/ч
1	2	3
DN 25	0,09	34,5
DN 32	0,14	56,5
DN 40	0,23	88,2
DN 50	0,35	137,8
DN 65	0,60	232,9
DN 80	0,90	352,9
DN 100	1,41	551,3
DN 125	2,21	861,5
DN 150	3,18	1240,5
DN 200	5,65	2205,4
DN 250	8,83	3445,9
DN 300	12,72	4962,1
DN 350	17,31	6754,0
DN 400	22,61	8821,6
DN 450	28,61	11164,8
DN 500	35,33	13783,7
DN 600	50,87	19848,6
DN 700	69,24	27016,1
DN 800	90,43	35286,4
DN 900	114,45	44659,3
DN 1000	141,30	55135,0
DN 1200	203,47	79394,3
DN 1400	276,95	108064,5
DN 1600	361,73	141145,5
DN 1800	457,81	178637,2
DN 2000	565,20	220539,8
DN 2200	683,89	266853,2
DN 2400	813,89	317577,3
DN 2600	955,19	372712,3
DN 2800	1107,79	432258,0
DN 3000	1271,70	496214,6
Примечание: Диапазон измерений расхода для каждого расходомера серии OPTISONIC 3400 указывается в паспорте;

Таблица 3.2 - Диаметры номинальные и диапазоны измерений расходомеров OPTISONIC 4400

Номинальный диаметр	Минимальное значение расхода Qmin, м3/ч	Максимальное значение расхода Qmax, м3/ч
1	2	3
DN 25	0,3	33,6
DN 32	0,6	55,1
DN 40	0,9	86,0
DN 50	1,4	134,4
DN 65	2,3	227,1
DN 80	3,5	344,1
DN 100	5,5	537,5
DN 125	8,6	840,0
DN 150	12,4	1209,5
DN 200	22,1	2150,3
DN 250	34,5	3359,8
DN 300	49,6	4838,0
DN 350	67,5	6585,2
DN 400	88,2	8601,1
DN 450	111,6	10885,7
DN 500	137,8	13439,1
DN 600	198,5	19352,4
DN 700	270,2	26340,6
DN 800	352,9	34404,1
DN 900	446,6	43542,7
DN 1000	551,3	53756,4
Примечание: Д OPTISONIC 4400	иапазон измерений расхода для каждого расходомера серии ) указывается в паспорте;

Таблица 4.1 - Основные технические характеристики расходомеров OPTISONIC 3400

Наименование характеристики	Значение
1	2
Давление измеряемой среды, МПа, не более	43,3
Температура измеряемой среды, °С: - OPTISONIC 3400 С, OPTISONIC 3400 C/HV - OPTISONIC 3400 F, OPTISONIC 3400 F/HV - OPTISONIC 3400 F/XXT - OPTISONIC 3400 F/LT	от -45 до +140 от -45 до +180 от -110 до +250 от -200 до +180
Степень защиты от пыли и влаги, обеспечиваемой оболочками: - Компактной версии (С) - Раздельной версии (F): преобразователей сигналов UFC 400 преобразователя расхода первичного OPTISONIC 3000 первичного преобразователя расхода OPTISONIC 3000 F/LT	IP66/IP67 IP66/IP67 IP67, Г₽68(опционально) IP68

Продолжение таблицы 4.1

1	2
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В - переменный / постоянный ток, В - частота переменного тока, Гц	(от 100 до 230) *10% (от 12 до 24)-3«% пд+1№/ /+30% 24 * 15% / *25% 50/60
Маркировка взрывозащиты	1Ex db [ia] IIC T6...T3 Gb X 1Ex db e [ia] IIC T6.T3 Gb X 1Ex db [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db e [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X 1Ex db [ia] [ia Ga] IIC T6 Gb X 1Ex db e [ia] [ia Ga] IIC T6 Gb X 1Ex ia IIC T6.T2 Gb X 1Ex ia IIC T6...T3 Gb X
Потребляемая мощность: - переменный ток, В^А - постоянный ток, Вт	22 12
Температура окружающей среды, °С: - для расходомеров компактного исполнения с корпусом ПС из алюминия, а также для ПС раздельного исполнения с корпусом ПС из алюминия - для расходомеров компактного исполнения с корпусом ПС из нержавеющей стали , а также для ПС раздельного исполнения с корпусом ПС из нержавеющей стали - для ПРП - для ПРП исполнений XXT и LT	от -55 до +65 от -55 до +60 от -55 до +70 от -60 до +70

Таблица 4.2 - Основные технические характеристики расходомеров OPTISONIC 4400

Наименование характеристики	Значение
1	2
Давление измеряемой среды, МПа, не более	43,3
Температура измеряемой среды, °С: OPTISONIC 4400 C HP
- компактная версия	от -45 до +140
- раздельная версия OPTISONIC 4400 HT	от -45 до +180
- раздельная версия	от -45 до +600
Степень защиты от пыли и влаги, обеспечиваемой оболочками:	IP66/IP67

Продолжение таблицы 4.2

1	2
Маркировка взрывозащиты	1Ex db [ia] IIC T6...T3 Gb X 1Ex db e [ia] IIC T6.T3 Gb X 1Ex db [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db e [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X 1Ex db [ia] [ia Ga] IIC T6 Gb X 1Ex db e [ia] [ia Ga] IIC T6 Gb X 1Ex ia IIC T6.T3 Gb X 1Ex ia IIC T6.T1, T550 °C, T615 °C Gb X
Параметры электрического питания: - напряжение переменного тока, В	(от 100 до 230) -£%
- напряжение постоянного тока, В	(от 12 до 24)-3°%%
- переменный / постоянный ток, В	гул +10% /+30% 24 -15% / -25%
- частота переменного тока, Гц	50/60
Потребляемая мощность: - переменный ток, В^А	22
- постоянный ток, Вт	12
Температура окружающей среды, °С: - для расходомеров компактной версии с корпусом ПС из алюминия, а также для ПС раздельного исполнения с корпусом ПС из	от -55 до +65
алюминия
- для расходомеров компактной версии с корпусом ПС из нержавеющей стали , а также для ПС раздельного исполнения с корпусом ПС из нержавеющей стали	от -55 до +60
- для ПРП раздельной версии	от -60 до +70
Средняя наработка на отказ, ч	200000
Средний срок службы, лет	25

Знак утверждения типа

наносят на маркировочную табличку ПС и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 5

Наименование	Обозначение	Количество
Расходомер-счетчик жидкости ультразвуковой	серии OPTISONIC	1 шт.
РУКОВОДСТВО      ПО      МОНТАЖУ, ЭКСПЛУАТАЦИИ   И   ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ	8.2000.37РЭ1) 8.2000.43РЭ2)	1 экз.
Паспорт	8.1000.37ПС1) 8.1000.43ПС2)	1 экз.
1) Для расходомеров OPTISONIC 3400 2) Для расходомеров OPTISONIC 4400

Сведения о методиках (методах) измерений

Для OPTISONIC 3400 приведены в разделе 1.3.1 документа «Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC модель 3400. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.37РЭ;

Для OPTISONIC 4400 приведены в разделе 1.2.1 документа «Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC модель 3400. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.43РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-023-33530463-2020 Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC. Технические условия

Изготовитель

Общество с ограниченной ответственностью «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстёпновка, д. 2

Телефон: +7(846) 230-03-70, +7(846) 230-03-11

Web-сайт: www.krohne.ru

E-mail: kar@krohne.su

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---
