Программное обеспечение

Программное обеспечение (далее - ПО) блока измерительного представляет собой специализированную программную среду, установленную на встроенный контроллер блока измерительного.

Версия ПО идентифицируется визуально при отображении номера версии на индикаторном экране блока измерительного или внешней ПЭВМ при выполнении команды отображения справочных сведений о блоке измерительном. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана в ПЗУ встроенного контроллера.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010.

Знак утверждения типа

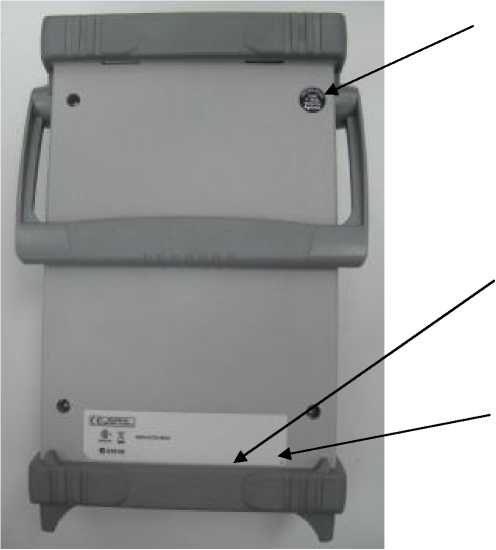

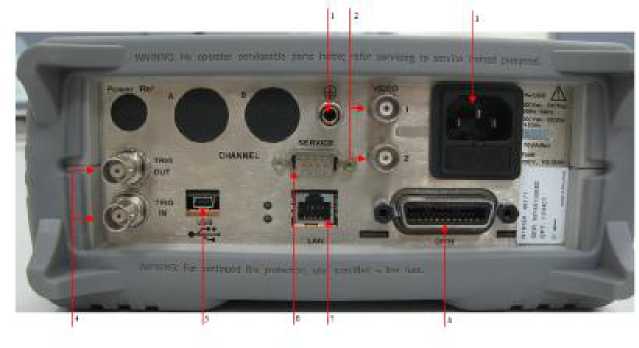

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации блоков измерительных типографским или компьютерным способом и на корпус блока измерительного в виде наклейки.

Сведения о методиках измерений

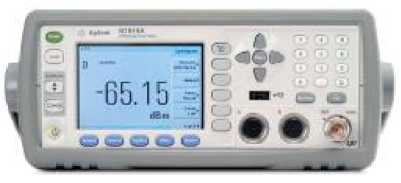

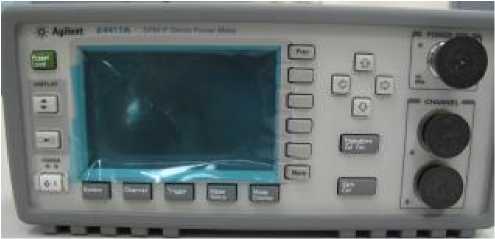

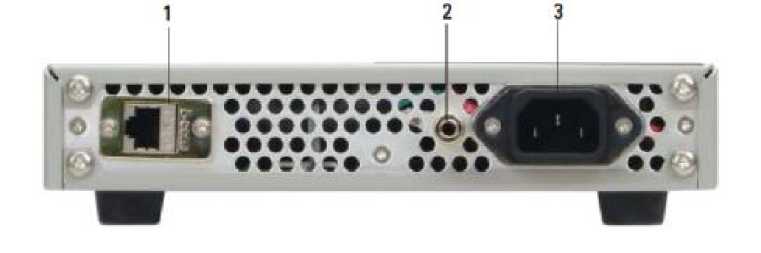

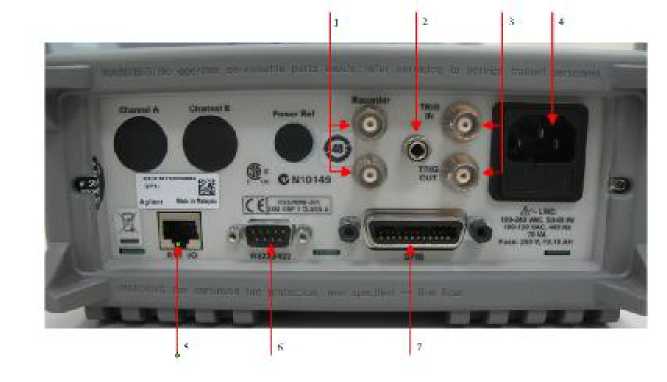

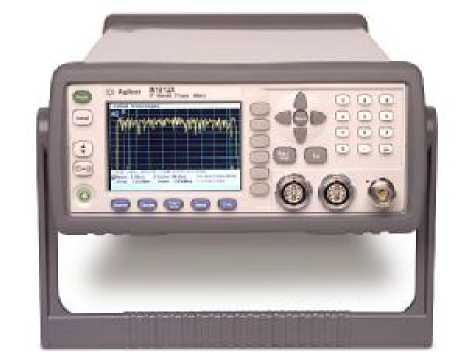

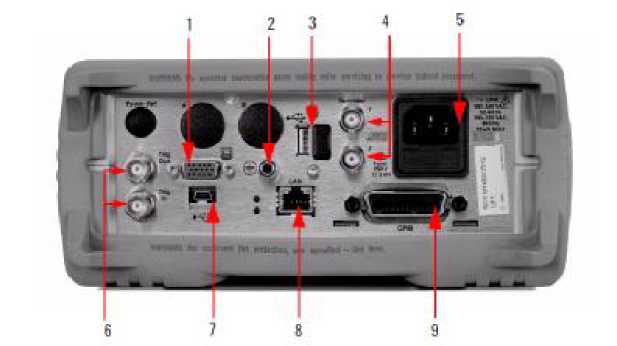

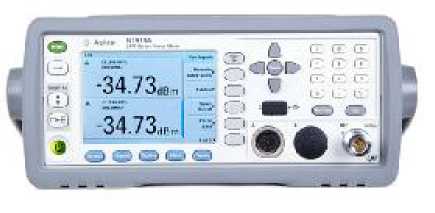

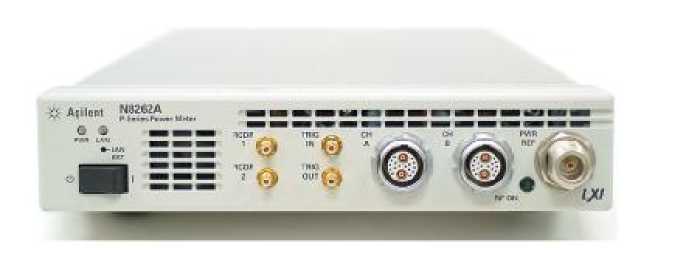

Блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A. Руководство по эксплуатации.

Нормативные и технические документы

Техническая документация фирмы - изготовителя.

Поверка

осуществляется в соответствии с документом 651-13-66 МП «Инструкция. Блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A. Методика поверки» утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2014 г.

Основные средства поверки:

• - набор мер коэффициентов передачи и отражения 85054B для соединителей N-типа (рег. № 53566-13): пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм; пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°;

• - преобразователь измерительный N8482A с опцией CFT с кабелем 11730А;

• - преобразователь измерительный N1921 А с кабелем N1917A;

• - преобразователь измерительный Е9321А с кабелем E9288;

• - калибратор мощности Agilent 11683А (рег. № 22806-02): выходное напряжение в соответствии с поверяемыми отметками измерителей мощности 3, 10, 30, 100 и 300 мкВт; 1, 3, 10, 30 и 100 мВт; пределы допускаемой погрешности установки дискретных значений выходного напряжения ± 0,25 %;

• - частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10^-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10^-6;

• - стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой относительной погрешности частоты: ± 5 • 10^-11 (при выпуске из производства); ± 5 • 10^-11 (за месяц); ± 5 • 10^-10 (за 1 год);

• - ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона на частоте 50 МГц и значении поглощаемой мощности 1 мВт с погрешностью аттестации по коэффициенту калибровки не более 0,2 %;

• - измеритель мощности с блоком измерительным E4419B и измерительным преобразователем 8481D (в комплекте с аттенюатором 11708А 30 дБ), (рег. № 38915-08): диапазон измеряемых значений мощности от минус 70 до минус 20 дБ относительно 1 мВт, пределы допускаемой относительной погрешности измерений мощности ± 0,16 %, диапазон рабочих частот от 0,01 до 18 ГГц;

• - генератор импульсов 81130А (рег. № 36972-08) с установленными выходными модулями 81131А (2 шт.), (диапазон частот от 1 кГц до 400 МГц, пределы допускаемой абсолютной погрешности ± 10^-4 f, где f - установленное значение частоты; длительность импульса от 1,25 нс до 5,9 мкс, пределы допускаемой абсолютной погрешности ± (10^-4 т + 0,2) нс, где т - установленное значение длительности импульса; длительность фронта и спада 0,8 нс);

• - мультиметр цифровой 34410А (рег. № 43805-11), диапазон измерений постоянного напряжения до 1 кВ, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005 • ии + 0,000035 • ип) в диапазоне измеряемых значений напряжения до 100 мВ, ± (0,000035 • ии + 0,000007 • ип) в диапазоне измеряемых значений напряжения до 1 В, ± (0,00003 • ии + 0,000005 • ип) в диапазоне измеряемых значений напряжения до 10 В, ± (0,00004 • ии + 0,000006 • ип) в диапазоне измеряемых значений напряжения до 1000 В, где ии - измеренное значение, ип - предел измерений, диапазон измерений сопротивления постоянному току до 1000 МОм, пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току ± (0,0001 • Rи + 0,00004 • Rn) в диапазоне значений до 100 Ом, ± (0,00012 • Rи + 0,00001 • Rn) в диапазоне значений до 1 МОм, где Rи - результат измерений, Rn - предел измерений;

• - анализатор электрических цепей векторный Agilent E5071C (рег. № 45997-10): диапазон рабочих частот от 0,01 до 4,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 3 ГГц ± 0,025, в диапазоне частот до 4,5 ГГц ± 0,035;

• - делитель мощности 11667A (рег. № 22805-02), рабочий диапазон частот от 0 до 18 ГГц, вносимое ослабление 7 дБ, пределы допускаемой погрешности деления входного сигнала в диапазоне частот до 4 ГГц ± 0,15 дБ.
