Принцип действия хроматографов основан на разделении образца по химическому составу на хроматографической колонке и регистрации хроматограмм детекторами.

Хроматограф 1290 Infinity II LC представляет собой многоцелевую автоматизированную систему, обеспечивающую дозированное введение образца, разделение образца, измерение количеств компонентов образца, обработку и регистрацию выводимой информации.

Хроматограф 1290 Infinity II LC является системой, способной работать при очень высоких давлениях подвижной фазы (до 1200 бар) и, соответственно, использовать хроматографические колонки с очень мелким зернением сорбента (менее 3 мкм), что обеспечивает условия для «быстрой» хроматографии.

Хроматограф 1290 Infinity II LC может иметь комплектацию, состоящию из набора модулей серии 1290 Infinity II LC: градиентный насос на два или четыре компонента подвижной фазы с встроенным дегазатором, автосэмплер, термостат колонок и один или несколько детекторов. В серию детекторов для хроматографа 1290 Infinity II LC входит: спектрофотометрический детектор с изменяемой длиной волны (1290 Infinity II Variable Wavelength Detector -1290 VWD), спектрофотометрические детекторы c диодной матрицей (1290 Infinity II Diode Array Detector FS и 1290 Infinity II Diode Array Detector -1290 DAD), испарительный детектор по светорассеянию (1290 Infinity II Evaporative Light Scattering Detector -1290 Infinity II ELSD). Детектор 1290 Infinity II DAD FS отличается от детектора 1290 Infinity II DAD максимальной частотой сбора данных.

Хроматограф 1290 Infinity II LC как система отдельных взаимосвязанных модулей управляется от внешнего компьютера под управлением программного беспечения.

Внешний вид хроматографа приведен на рисунке 1; пример внешнего вида отдельных модулей в увеличенном виде показан на рисунках 2 и 3.

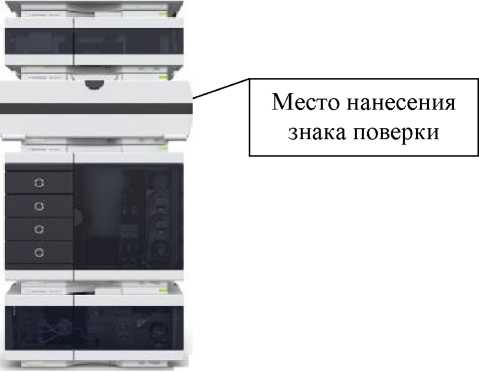

Рисунок 1 - Внешний вид хроматографа жидкостного 1290 Infinity II LC (внеший вид зависит от включенных в систему модулей)

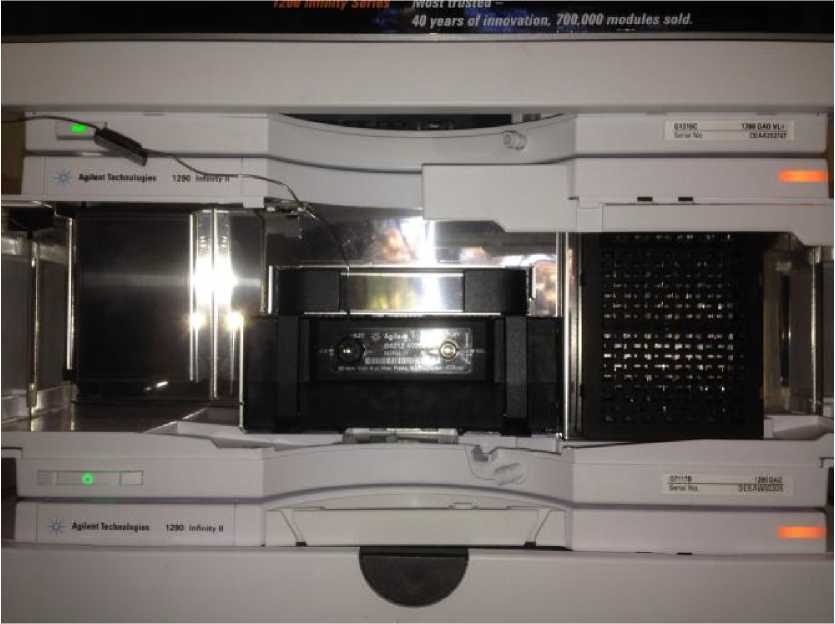

Рисунок 2 - Внешний вид детектора DAD (со снятой передней крышкой стойки)

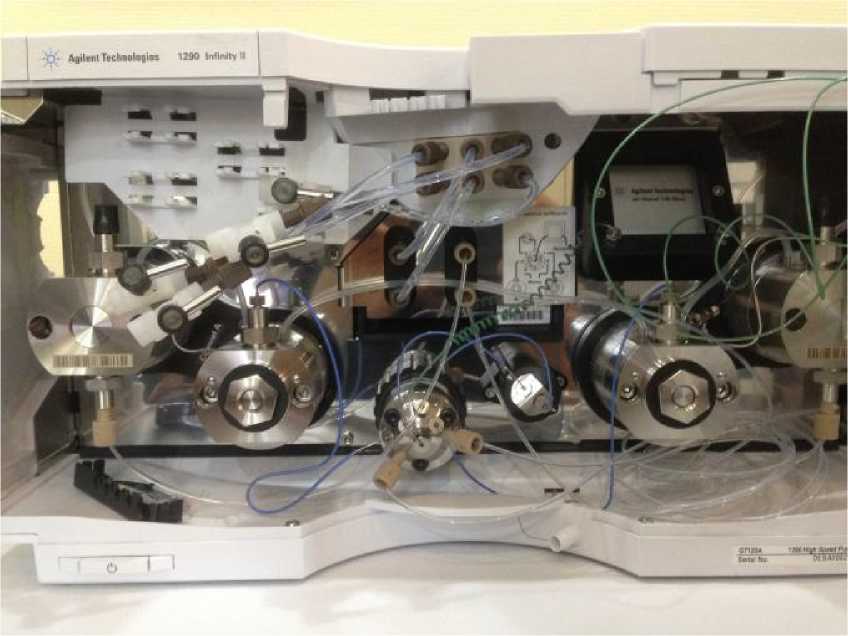

Рисунок 3 - Внешний вид модуля насоса (со снятыми передними крышками стойки)

• - хроматограф жидкостной в комплектации;

• - руководство по эксплуатации (книга и электронная версия на компакт-диске);

• - методика поверки МП-242- 1926-2015.

• 1. Спектрофотометрический детектор с изменяемой длиной волны (1290 Infinity II Variable Wavelength Detector -1290 VWD)

Уровень флуктуационных шумов нулевого сигнала при 230 нм, Б, не более                                       1,6-10^-5

Дрейф нулевого сигнала при 230 нм (после прогрева), Б/ч, не более     4,0-10^-4

Предел детектирования:

• - антрацена в ацетонитриле, г/мл, не более                 1,5-10^-9

или

• - кофеина в воде, г/мл, не более                       1,5-10^-9

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %, не более:

• - площади пика

- времени удерживания

Относительное изменение выходного сигнала за 4 часа непрерывной работы, %, не более: - площади пика

Диапазон установки длин волн, нм Габаритные размеры (ДхШхВ), мм, не более Масса, кг, не более

Потребляемая мощность, В^А, не более

• 2. Спектрофотометрический детектор с диодной матрицей

(1290 Infinity II Diode Array Detector FS, 1290 Infinity II Diode Array Detector - 1290 DAD)

Уровень флуктуационных шумов нулевого сигнала при 230 нм, шириной щели 4 нм, времени отклика 2 сек, Б, не более                    2,510 ⁵

Дрейф нулевого сигнала при 230 нм (после прогрева), Б/ч, не более     1,5-10^-3

Предел детектирования:

• - антрацена в ацетонитриле, г/мл, не более                 2,(.)-10 ⁹

или

• - кофеина в воде г/мл, не более                    2Д10^-9

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %, не более:

• - площади пика

• - времени удерживания

Относительное изменение выходного сигнала за 4 часа непрерывной работы, %, не более:

• - площади пика

Диапазон установки длин волн, нм                  от 190 до 640

Габаритные размеры (ДхШхВ), мм, не более             436х396х140

Масса, кг, не более

Потребляемая мощность, В^А, не более

• 3. Испарительный детектор по светорассеянию (1290 Infinity II Evaporative Light Scattering Detector -1290 Infinity II ELSD)

Уровень флуктуационных шумов нулевого сигнала при 1 мл/мин воды, мВ, не более

Дрейф нулевого сигнала при 1 мл/мин воды, мВ/ч, не более

Предел детектирования:

• - глюкозы или сахарозы в воде, г/мл, не более                 1,0-10^-7

или

• - кофеина в воде, г/мл, не более                         5,0-10^-8

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %, не более:

• - площади пика                                3,0

• - времени удержания                             2,0

Относительное изменение выходного сигнала за 4 часа непрерывной работы, %, не более: - площади пика                              4

Габаритные размеры (ДхШхВ), мм, не более              450х200х415

Масса, кг, не более                       11 (13 с охлаждением)

Потребляемая мощность, В^А, не более                      150

• 4. Термостат колонок (1290 InfinityII Multicolumn Thermostat -1290 MCT)

  Интервал задаваемых температур, °С, T мин (ниже окружающей Т) -Тмакс Дискретность установки температуры, °С ратуры окружающей среды до 40 °С, мин Время охлаждения от 40 °С до 20 °С, мин Габаритные размеры (ДхШхВ), мм, не более Масса, кг, не более

  Потребляемая мощность, В^А, не более

  от 4 (20) до 110

  0,5      Время нагрева от темпе

  5

  10 430х435х160

  12,5

  150

• 5. Автосамплер (1290 Infinity II Multisampler - 1290 Multisampler, 1290 Infinity II Vialsampler -1290 Vialsampler)

  Дозирующий объем, мкл -1290 Infinity II Multisampler -1290 Infinity II Vialsampler

  от 0,1 до 100 от 0,1 до 100

-1290 Infinity II Vialsampler имеет встроенный термостат колонок

(до 2 колонок), T мин (выше окружающей Т) -Тмакс , °С       от 4 до 80

Дискретность установки температуры, °С                  0,5

• 6. Насосы (1290 Infinity II Flexible Pump - 1290 Flexible Pump, 1290 Infinity II High Speed Pump - 1290 High Speed Pump) 1290 Infinity II Flexible Pump - насос градиентный для смешивания двух компонентов

1290 Infinity II High Speed Pump - насос градиентный для смешивания четырех компонентов

Пределы допускаемого отклонения расхода элюента от заданного значения, % ± 1,0

Масса, кг, не более:

-1290 Infinity II Flexible Pump -1290 Infinity II High Speed Pump

Потребляемая мощность, В^А, не более

-1290 Infinity II Flexible Pump -1290 Infinity II High Speed Pump

Условия эксплуатации всех блоков:

Температура окружающей среды, °С Относительная влажность при 25 °С, %, не более Напряжение питания при частоте (50±1) Гц, В Диапазон атмосферного давления , кПа Средний срок службы, лет

Наработка на отказ, ч, не менее
