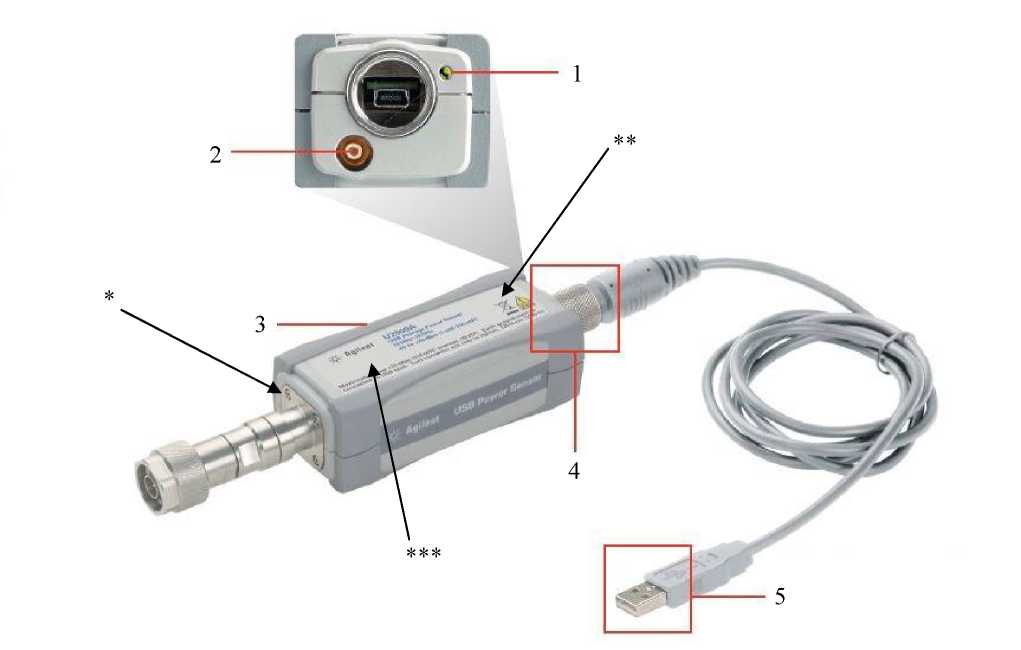

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей измерительных представляет собой микропрограммный код, установленный на встроенный контроллер преобразователя.

Встроенное ПО идентифицируется при подключении преобразователя измерительного к ПЭВМ. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на встроенное ППЗУ преобразователя измерительного.

Управление режимами работы преобразователя измерительного, а также отображение измерительной информации на экране внешней ПЭВМ осуществляется при помощи ПО Agilent Connection Expert в составе программного пакета Agilent IO Libraries Suite. ПО находится в свободном доступе на сайте компании - разработчика (http://www.home.agilent.com) и идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows XP при помощи вспомогательных подпрограмм ОС а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Защита ПО преобразователя измерительного от непреднамеренных и преднамеренных изменений соответствует уровню «A» по МИ 3286 - 2010.

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

Сведения о методиках измерений

Преобразователи измерительные U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A. Руководство по эксплуатации.

ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Поверка

осуществляется в соответствии с документом МП 57571-14 «Инструкция. Преобразователи измерительные U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, и2004А. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в апреле 2014 г.

Основные средства поверки:

• - генератор сигналов E8257D (рег. № 36797-08): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10^-8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ исх. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ исх. 1 мВт;

• - генератор сигналов произвольной формы 33250А (рег. № 26209-08): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • Up + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10^-6;

• - анализатор цепей векторный N5222A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,015, в диапазоне частот до 20 ГГц ± 0,035, ± 0,06 в диапазоне частот до 26,5 ГГц;

• - анализатор электрических цепей векторный Е5071 С с опциями 280 или 480 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г), в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г), в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г), в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г), где Г - измеренное значение модуля коэффициента отражения;

• - набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с типом соединителя N, набор мер 85052B для преобразователей измерительных с типом соединителя IX (тракт 3,5 мм) (рег. № 53566-13): пределы допускаемой погрешности

Лист № 9

Всего листов 10 определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм;

- ваттметр поглощаемой мощности М 3-54 (рег . № 7058-79): с преобразователями из -мерительными аттестованными в качестве рабочего эталона при значении поглощаемой мощности 1 - 10 мВт в диапазоне частот от 0,05 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%;

- ваттметр поглощаемой мощности М 3-22 А (рег . № 2858-72): с преобразователями измерительными аттестованными в качестве рабочего эталона при значении поглощаемой мощности 1 - 10 мВт в диапазоне частот от 18 до 24 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%;

- мультиметр 3458 А (рег . № 25900-03): диапазон частот от 1 Гц до 10 МГц , диапазон измерений среднеквадратического значения напряжения от 10 мВ до 1 кВ, пределы допускаемой абсолютной погрешности измерений в диапазоне измеряемых значений напряжении до 10 мВ ± (240^-4О + 1,1-10^-4- E), в диапазоне измеряемых значений напряжении от 10 до 10 В ± (7-10’⁵-D + 240^-5^ E), в диапазоне измеряемых значений напряжении от 10 до 100 В ± (240^-^D + 240^-5^ E), в диапазоне измеряемых значений напряжении от 100 В до 1 кВ ± (440^-4^D + 2-10 ^-4<E);

- комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления на частоте 50 МГц с погрешностью по коэффициенту калибровки не более ± 1,5 %.
