Наименование меры (устройства)

Наименование характеристики

Значение характеристики

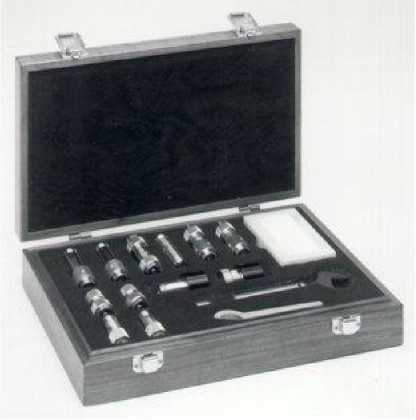

85054B

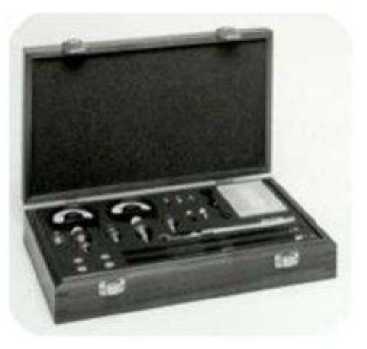

85054D

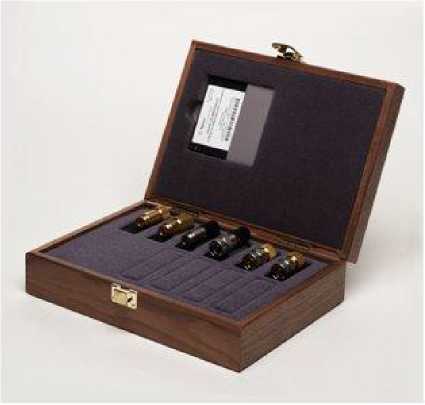

85032F

Меры волнового сопротивления «короткое замыкание»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта, мм

от минус 0,0165 до 0,0038

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 18 ГГц

± 1,0°

± 0,65°

Меры волнового сопротивления «холостой ход»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0165 до 0,0038

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 18 ГГц

± 1,5°

± 0,65°

Меры волнового сопротивления «нагрузка согласованная

50 Ом»

Полярность соединителя

вилка, розетка

-

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0546 до 0,0038

-

Предел допускаемых значений обратных потерь в диапазоне частот, дБ:

от 0 до 2 ГГц;

от 2 до 3 ГГц;

от 3 до 6 ГГц;

от 6 до 8 ГГц

от 8 до 9 ГГц

от 9 до 18 ГГц

минус 48

( |Г|<0,00398)

минус 40 ( | Г | <0,01000)

минус 48 ( Г <0,01585) минус 48 ( Г <0,01585) минус 48 ( Г <0,01585) минус 48 ( Г <0,01995) минус 48 ( Г <0,01995)

минус 48 ( Г <0,00398)

минус 45 ( Г <0,00562

минус 40 ( Г <0,010 минус 38 ( Г <0,0126) минус 38 ( Г <0,0126)

Ключ тарированный

Размер зева, мм (дюйм)

19,050 (3/4)

-

Номинальное значение крутящего момента, Н^м

1,35

-

Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Н^м

± 0,135

-

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85054B

85054D

85032F

Переходы   измерительные

коаксиальные:

Опция 100: розетка-розетка;

Опция 200 вилка-вилка;

Опция 300 вилка - розетка

Полярность соединителя

-

вилка, розетка

-

Пределы допускаемого отклонения глубины погружения контакта, мм

от минус 0,0165 до 0,0038

-

Предел допускаемых значений обратных потерь, дБ

минус 34

(|Г|<0,01996)

-

Меры волнового сопротивления «нагрузка с переменной фазой»

Полярность соединителя

вилка, розетка

-

-

Пределы допускаемого отклонения глубины погружения контакта, мм

от минус 0,0114 до 0,0038

-

-

Предел допускаемых значений обратных потерь в диапазоне частот от 2 до 18 ГГц, дБ

минус 42 ( |г| <0,00794)

-

-

Переходы измерительные коаксиальные N тип - 7мм - 4 шт;

N тип - N тип - 2 шт;

Полярность соединителя

вилка, розетка

-

-

Пределы допускаемого отклонения глубины погружения контакта:

N типа, мм

7 мм, не более, мм

от минус 0,0165 до 0,0038

от минус 0,0546 до 0,0038

-

-

Предел допускаемых значений обратных потерь, дБ

в диапазоне частот:

от 0 до 8 ГГц

от 8 ГГц до 18 ГГц

минус 34 (|Г|<0,0200)

минус 28 (|Г|<0,0398)

-

-

Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта вилка и розетка, мм

± 0,00127

-

-

Мастер калибры (вилка и розетка)

Пределы допускаемых значений погрешности воспроизведения глубины погружения контакта: вилка (номинальное значение 5,2578 мм), мм розетка(номинальное значение 5,2832 мм), мм

минус 0,0762

0,0762

-

-

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

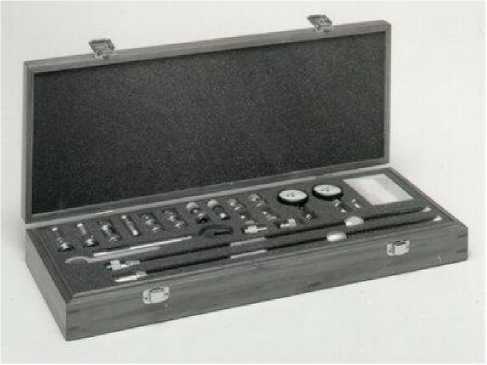

85052B      85052D

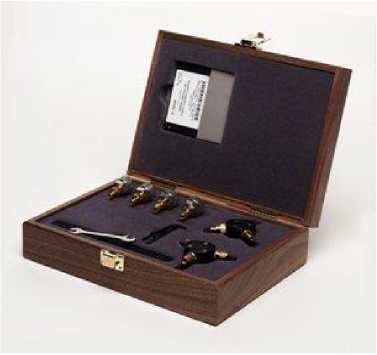

85033E

Мера волнового сопротивления «короткое замыкание»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

от минус 0,0168 до 0,0041

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот: от 0 до 3 ГГц от 3 до 8 ГГц от 8 до 20 ГГц от 20 до 26,5 ГГц

± 0,5° ± 1,0° ± 1,75° ± 1,75°

± 0,48°

± 0,50°

± 0,55°

± 0,65°

Мера волнового сопротивления «холостой ход»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

от минус 0,0191 до 0,0064

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот: от 0 до 3 ГГц от 3 до 8 ГГц от 8 до 20 ГГц от 20 до 26,5 ГГц

± 0,65°

± 1,2°

± 2,0° ± 2,0°

± 0,55°

± 0,65°

± 0,85°

± 1,00°

Мера волнового сопротивления нагрузка согласованная 50 Ом»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта, мм

от минус 0,0295 до 0,0016

Предел допускаемых значений обратных потерь, дБ в диапазоне частот:

от 0 до 2 ГГц

от 2 до 3 ГГц

от 3 до 8 ГГц

от 8 до 9 ГГц

от 9 до 20 ГГц

от 20 до 26,5 ГГц

минус 46 ( минус 44 ( минус 38 ( минус 36 ( минус 36 ( минус 34 (

Г

Г

Г

Г

Г

Г

<0,00501)

<0,00631)

<0,01259)

<0,01585)

<0,01585)

<0,01995)

минус 46 (Г <0,005) минус 44 (Г <0,006) минус 38 ( Г <0,013) минус 38 ( Г <0,013)

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85052B      85052D

85033E

Переходы измерительные коаксиальные (розетка-розетка, розетка-вилка, вилка-вилка)

Полярность соединителя

вилка, розетка

-

Пределы допускаемого отклонения глубины погружения контакта, мм:

от минус 0,0803 до 0,0041

-

Предел допускаемых значений обратных потерь, дБ в диапазоне частот:

от 0 до 8 ГГц

от 8 до 18 ГГц

от 18 до 26,5 ГГц

минус 30 ( минус 28 ( минус 26 (

Г

Г

Г

<0,03162)

<0,03981)

<0,05012)

Ключ тарированный

Размер зева, мм (дюйм)

7,938 (5/16)

-

Номинальное значение крутящего момента, Н^м

0,9

-

Пределы допускаемой абсооютной погрешности воспроизведения крутящего момента, Н^м

± 0,09

-

Переходы измерительные коаксиальные (опция 100 набора мер 85033Е)

Полярность соединителя

-

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта, мм:

-

от минус 0,0803 до 0,0041

Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ, 3,5 мм розетка-розетка

-

минус 32

( |г|<0,0025)

Переходы измерительные коаксиальные (опция 200 набора мер 85033Е)

Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ:

3,5 мм вилка - вилка

-

минус 32

(|Г|<0,0025)

Переходы измерительные коаксиальные (опция 300 набора мер 85033Е)

Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ:

3,5 мм вилка - розетка

-

минус 32

(|Г|<0,0025)

Переходы измерительные коаксиальные (опция 400 набора мер 85033Е)

Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 18 ГГц, дБ:

N вилка- 3,5 мм вилка)

N вилка- 3,5 мм розетка

N розетка-3,5 мм розетка

N розетка-3,5 мм вилка

-

минус 28 (| минус 28 (| минус 28 (| минус 24 (

Г|

Г|

Г|

Г|

<0,040)

<0,040)

<0,040)

<0,060)

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85052B

85052D

85033E

Переходы измерительные коаксиальные (опция 500 набора мер 85033Е)

Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 18 ГГц, дБ:

3,5 мм вилка - APC7

3,5 мм розетка - APC7

-

минус 34 (|Г|<0,020)

минус 28 (|Г|<0,040)

Мера волнового сопротивления «нагрузка с переменной фазой»

Полярность соединителя

вилка, розетка

-

Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

от минус 0,0117 до 0,0041

-

Предел допускаемых значений обратных потерь, в диапазоне частот от 3 до 26,5 ГГц, дБ

минус 44

( |г|<0,00631)

-

Индикатор часового типа с приспособлением для измерений глубины установки соединителя (вилка, розетка)

Пределы допустимых значений погрешности измерений погружения контакта соединителей вилка и розетка, мм

± 0,00127

Мастер калибры (вилка и розетка)

Предел допускаемой абсолютной воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

0,076

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85056А             85056D

Меры волнового сопротивления «короткое замыкание»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0142 до 0,0015

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот:

от 0 до 2 ГГц

от 2 до 20 ГГц

от 20 до 40 ГГц

от 40 до 50 ГГц

± 0,50°

± 1,25°

± 1,50°

± 2,00°

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85056А             85056D

Меры волнового сопротивления «холостой ход»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0157 до 0,0030

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот:

от 0 до 2 ГГц

от 2 до 20 ГГц

от 20 до 40 ГГц

от 40 до 50 ГГц

± 0,50°

± 1,25°

± 1,75°

± 2,25°

Меры волнового сопротивления «нагрузка согласованная

50 Ом»

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0234 до 0,0005

Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 0 до 4 ГГц от 4 до 20 ГГц

от 20 до 26,5 ГГц

от 26,5 до 50 ГГц

минус 42 ( минус 34 ( минус 30 ( минус 26(

Г

Г

Г

Г

<0,00794)

<0,01995)

<0,03162)

<0,05019)

Переходы измерительные коаксиальные (2,4 мм вилка-вилка, 2,4 мм вилка-розетка, 2,4 мм розетка - розетка)

Полярность соединителя

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0411 до 0,0030

Предел допускаемых значений обратных потерь в диапазоне частот в диапазоне частот, дБ:

от 0 до 4 ГГц

от 4 до 26 ГГц

от 26 до 40 ГГц

от 40 до 50 ГГц

минус 32 ( минус 30 ( минус 25 ( минус 20 (

Г Г Г |Г

<0,02512)

<0,03162) <0,05623) |<0,1000)

Ключ тарированный

Размер зева, мм (дюйм)

7,938 (5/16)

Номинальное значение крутящего момента, Им

0,9

Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Им

± 0,09

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85056А

85056D

Меры волнового сопротивления «нагрузка с переменной фазой»

Полярность соединителя

вилка, розетка

-

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0142 до 0,0015

-

Предел допускаемых значений обратных потерь в диапазоне частот: от 4 до 20 ГГц от 20 до 36 ГГц

от 36 до 40 ГГц

от 40 до 50 ГГц

минус 42 ( минус 40( минус 38( минус 36(

1^Г

Г Г Г

|<0,00794) <0,0100) <0,01259) <0,01558)

-

Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка, мм

± 0,00127

-

Мастер калибры (вилка и розетка)

Предел допускаемой абсолютной погрешности воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

0,0508

-

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

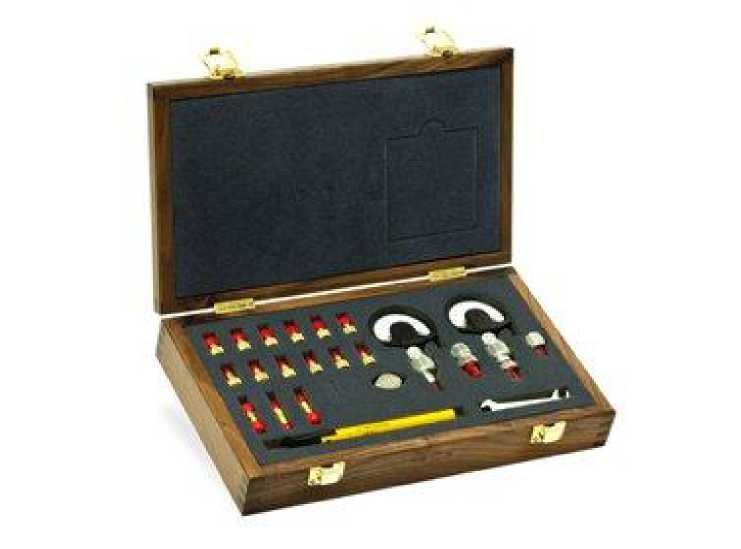

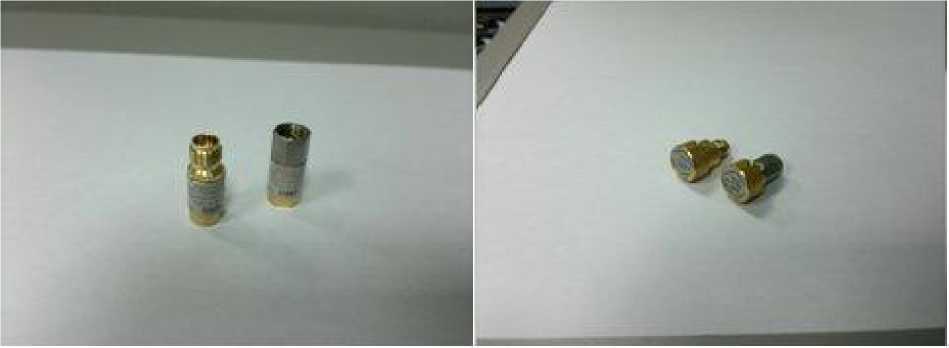

85058B

85058E

Полярность соединителя

вилка,

розетка

вилка, розетка

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0020 до 0,0180

от минус 0,0020 до 0,0180

Меры волнового сопротивления «холостой

ход»

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А):

Вилка

Розетка

Вилка

Розетка

от 0 до 10 ГГц

± 2,2° / ± 2,0°

± 2,7°/ ± 2,5°

± 2,5°/ ± 2,0°

± 3,0°/ ± 2,5°

от 10 до 35 ГГц

± 3,2°/ ± 3,0°

± 3,7°/ ± 3,5°

± 4,0°/ ± 3,0°

± 4,5°/ ± 3,5°

от 35 до 50 ГГц

- / ± 3,0°

- / ± 3,5°

± 4,0°/ ± 3,0°

± 4,5°/ ± 3,5°

от 50 до 67 ГГц

- / ± 4,5°

- / ± 5,0°

± 5,5°/ ± 4,5°

± 6,0° / ± 5,0°

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85058B

85058E

Меры волнового сопро-

Полярность соединителя

вилка,

розетка

вилка, розетка

тивления «короткое за-

Пределы допускаемого отклонения глубины погруже-

от минус 0,0142 до 0,0015

от минус 0,0142 до 0,0015

мыкание № 1» (смеще-

ния контакта соединителя, мм

ние 5,4мм)

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А):

Вилка

Розетка

Вилка

Розетка

от 0 до 20 ГГц

± 1,7°/ ± 1,5°

± 1,7°/ ± 1,5°

± 2,0°/ ± 1,5°

± 2,0°/ ± 1,5°

от 20 до 30 ГГц

± 2,2°/ ± 2,0°

± 2,2°/ ± 2,0°

± 3,0° /± 2,0°

± 3,0°/ ± 2,0°

от 30 до 35 ГГц

± 2,2°/ ± 2,0°

± 2,7°/ ± 2,5°

± 3,0°/ ± 2,0°

± 3,0°/ ± 2,0°

от 35 до 40 ГГц

- / ± 2,0°

- / ± 2,5°

± 3,0°/ ± 2,0°

± 3,5°/ ± 2,5°

от 40 до 50 ГГц

- / ± 2,0°

- / ± 3,5°

± 3,0°/ ± 2,0°

± 4,5°/ ± 3,5°

от 50 до 67 ГГц

- / ± 3,0°

- / ± 4,0°

± 4,0°/ ± 3,0°

± 5,0°/ ± 4,0°

Меры волнового сопро-

Полярность соединителя

вилка,

розетка

тивления «короткое замыкание №2» (смеще-

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0142 до 0,0015

ние 6,3 мм)

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А):

Вилка

Розетка

от 0 до 20 ГГц

- / ± 1,5°

- / ± 1,5°

от 20 до 30 ГГц

- / ± 2,0°

- / ± 2,0°

от 30 до 35 ГГц

- / ± 2,0°

- / ± 2,5°

от 35 до 40 ГГц

± 2,4°/ ± 2,0°

± 2,9°/ ± 2,5°

от 40 до 50 ГГц

± 2,6°/ ± 2,0°

± 4,1°/ ± 3,5°

от 50 до 67 ГГц

± 3,6° / ± 3,0°

± 4,6°/ ± 4,0°

Индикаторы часового типа с приспособле-

Пределы допускаемой абсолютной погрешности изме-

ниями для измерений глубины установки соединителя (вилка, ро-

рений глубины погружения контакта соединителей вилка и розетка, мм

± 0,00127

зетка)

Мастер калибры (вилка и розетка)

Предел допускаемой абсолютной погрешности воспро-

изведения глубины погружения контакта соединителей вилка и розетка, мм

0,0508

Наименование меры (устройства)

Наименование характеристики

Значение характеристики

85058B

85058E

Меры волнового сопротивления «короткое замыкание №3» (смещение 7,12 мм)

Полярность соединителя

вилка, розетка

-

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0142 до 0,0015

-

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 20 ГГц от 20 до 30 ГГц от 30 до 35 ГГц от 35 до 40 ГГц от 40 до 50 ГГц от 50 до 67 ГГц

Вилка

Розетка

-

• - / ± 1,5°

• - / ± 2,0°

- / ± 2,0° ± 2,4°/ ± 2,0° ± 2,6°/ ± 2,0° ± 4,4°/ ± 3,0°

• - / ± 1,5°

• - / ± 2,0°

- / ± 2,5°

± 2,9°/ ± 2,5°

± 4,1°/ ± 3,5°

± 5,4°/ ± 4,0°

Меры волнового сопротивления «короткое замыкание №4» (смещение 7,6 мм)

Полярность соединителя

вилка, розетка

-

Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

от минус 0,0142 до 0,0015

-

Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 20 ГГц от 20 до 30 ГГц

от 30 до 35 ГГц от 35 до 40 ГГц от 40 до 50 ГГц от 50 до 67 ГГц

Вилка

Розетка

-

• - / ± 1,5°

• - / ± 2,0°

- / ± 2,0° ± 2,7°/ ± 2,0° ± 3,1°/ ± 2,0° ± 4,2°/ ± 3,0°

• - / ± 1,5°

• - / ± 2,0°

- / ± 2,5°

± 2,9°/ ± 2,5°

± 4,6°/ ± 3,5°

± 5,2°/ ± 4,0°

Ключ тарированный

Размер зева, мм (дюйм)

7,938 (5/16)

7,938 (5/16)

Значение крутящего момента, не более, Н^м

0,9

0,9

Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Н^м

± 0,09

± 0,09

Меры волнового сопро-

Полярность соединителя

вилка, розетка

вилка, розетка

тивления «нагрузка со-

Пределы допускаемого отклонения глубины погруже-

от минус 0,0233 до 0,0005

от минус 0,0233 до 0,0005

гласованная

ния контакта соединителя, мм

50 Ом»

Предел допускаемых значений обратных потерь в диапазоне частот, дБ:

Вилка

Розетка

Вилка

Розетка

от 0 до 10 ГГц

минус 36/36

минус 35/35

минус 30/ 30

минус 30/ 30

от 10 до 20 ГГц

минус 34/34

минус 34/34

минус 30/ 30

минус 30/ 30

от 20 до 35 ГГц

минус 31/31

минус 29/29

минус 30/ 30

минус 30/30

от 35 до 60 ГГц

минус 22/22

минус 12/12

минус 28/ 28

минус 28/28

от 60 до 67 ГГц

минус 19/19

минус 10/10

минус 28/28

минус 28/28

Переходы измеритель-

Полярность соединителя

вилка, розетка

вилка,

розетка

ные коаксиальные

Глубина погружения контакта соединителя, мкм

от 0 до 38,1

от 0 до 38,1

(1,85 мм розетка-

Пределы допускаемого отклонения глубины погруже-

розетка, розетка-вилка,

от минус 0,0411 до 0,0030

от минус 0,0411 до 0,0030

вилка-вилка)

ния контакта соединителя, мм

Предел допускаемых значений обратных потерь в диапазоне частот, дБ:

от 0 до 4 ГГц,

минус 33

минус 33

от 4 до 26,5 ГГц

минус 24

минус 24

от 26,5 до 50 ГГц

минус 22

минус 22

от 50 до 67 ГГц

минус 20

минус 20

Предел допускаемого значения ослабления в переходе в диапазоне частот, дБ:

от 0 до 4 ГГц

0,3

0,3

от 4 до 26,5 ГГц

0,5

0,5

от 26,5 до 50 ГГц

0,7

0,7

от 50 до 67 ГГц

0,9

0,9

Наименование характеристики

Значение характеристики

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

23

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

23 ± 3

- относительная влажность воздуха при температуре до 25 °С, %

до 95
