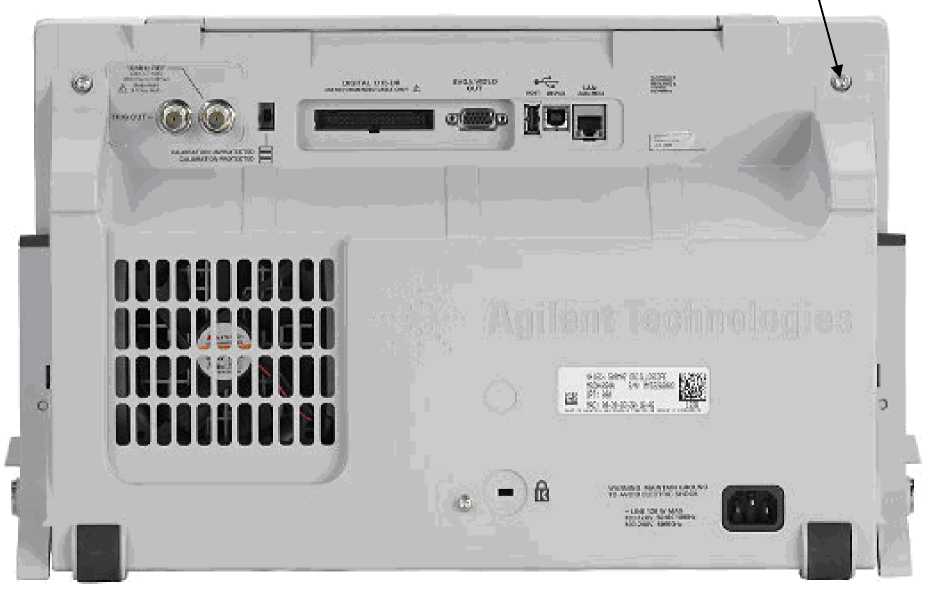

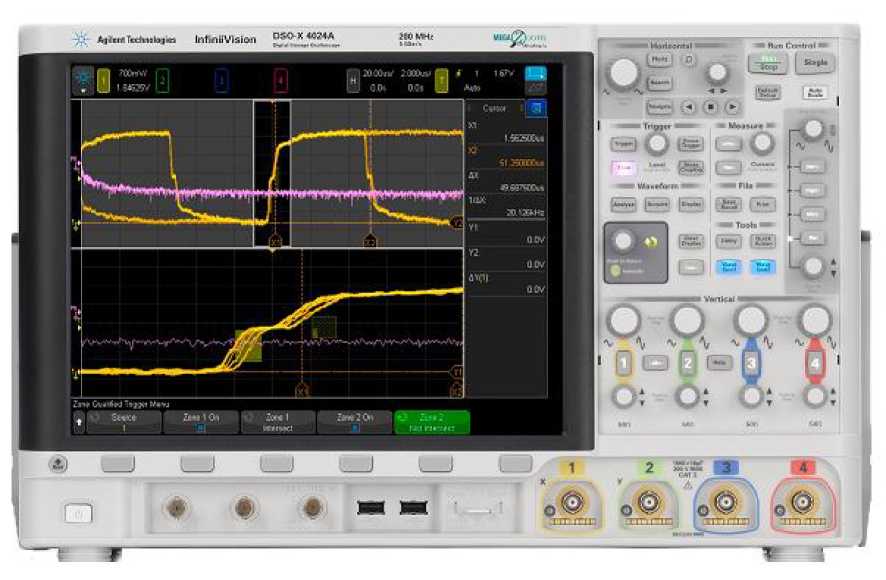

Характеристика

Значение

Число входных аналоговых каналов

DSO-X/MSO-X ххх2А

2

DSO-X/MSO-X ххх4А

4

Полоса   пропускания   по

уровню минус 3 дБ, не менее

DSO-X/MSO-X 4022A, 4024A

200 МГц

DSO-X/MSO-X 4032A, 4034A

350 МГц

DSO-X/MSO-X 4052A, 4054A

500 МГц

DSO-X/MSO-X 4104A

1 ГГц

DSO-X/MSO-X 4154A

1 (1,5)* ГГц

Время нарастания переходной характеристики, не более

DSO-X/MSO-X 4022A, 4024A

1,75 нс

DSO-X/MSO-X 4032A, 4034A

1 нс

DSO-X/MSO-X 4052A, 4054A

700 пс

DSO-X/MSO-X 4104A

450 пс

DSO-X/MSO-X 4154A

300 пс

Максимальная       частота

дискретизации

2,5 ГГц на каждый канал; 5 ГГц на канал в режиме чередования

Объем памяти

2 Мб на каждый канал; 4 Мб на канал в режиме чередования

Канал вертикального отклонения

Входной импеданс

1 МОм ± 1 %/16 пФ; 50 Ом ± 1,5 %

Разрешение по вертикали

8 бит

Диапазон          установки

коэффициентов отклонения (Коткл)

DSO-X/MSO-X 4022A, 4024A

от 1 мВ/дел до 5 В/дел

DSO-X/MSO-X 4032A, 4034A

DSO-X/MSO-X 4052A, 4054A

DSO-X/MSO-X 4104A

от 1 мВ/дел до 5 В/дел (по входу 1 МОм);

от 1 мВ/дел до 1 В/дел (по входу 50 Ом)

DSO-X/MSO-X 4154A

Характеристика

Значение

Пределы       допускаемой

абсолютной    погрешности

коэффициента отклонения на

постоянном токе

± 0,00064 В при КОТКЛ = 1 мВ/дел и 2 мВ/дел

± 0,02x8 [дел]хКоткл [В/дел] при остальных К_ОТКЛ

Максимальное входное напряжение

300 В (среднеквадратическое значение); 400 В (пиковое)

Канал горизонтального отклонения

Диапазон          установки

коэффициентов развертки (К_Р)

DSO-X/MSO-X 4022A, 4024A

от 2 нс/дел до 50 с/дел

DSO-X/MSO-X 4032A, 4034A

DSO-X/MSO-X 4052A, 4054A

от 1 нс/дел до 50 с/дел

DSO-X/MSO-X 4104A

от 0,5 нс/дел до 50 с/дел

DSO-X/MSO-X 4154A

Пределы       допускаемой

относительной погрешности по частоте внутреннего опорного генератора

± 10x10^-6

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, сеть, внешний

Диапазон уровня входного сигнала          внутренней

синхронизации, делений

± 6

Минимальный      уровень

входного сигнала внутренней синхронизации

DSO-X/MSO-X 4022A, 4024A

1 деление или 5 мВ при К_ОТКЛ до 10 мВ/дел;

0,6 деления при К_ОТКЛ от 10 мВ/дел и выше

DSO-X/MSO-X 4032A, 4034A

DSO-X/MSO-X 4052A, 4054A

DSO-X/MSO-X 4104A

DSO-X/MSO-X 4154A (от 0 до 1 ГГц)

DSO-X/MSO-X 4154A (от 1 до 1,5 ГГц)

1,5 деления или 5 мВ при КОТКЛ до 10 мВ/дел;

1 деление при КОТКЛ

от 10 мВ/дел и выше

Минимальный      уровень

входного сигнала внешней синхронизации

В диапазоне ± 1,6 В

40 мВ в диапазоне частот от 0 до 100 МГц,

70 мВ в диапазоне частот от 100 до 200 МГц

В диапазоне ± 8 В

200 мВ в диапазоне частот от 0 до 100 МГц,

350 мВ в диапазоне частот от 100 до 200 МГц

Логический анализатор

Число входных цифровых каналов         логического

анализатора

16 (модификации MSO-X)

Входной    импеданс    на

наконечнике пробника

100 кОм ± 2 %/8 пФ

Разрешение по вертикали

1 бит

Пороговые           уровни

срабатывания

TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (- 1,3 В) или устанавливаемый пользователем

Характеристика

Значение

Пределы установки уровня срабатывания, определяемого пользователем

± 8 В с шагом 10 мВ

Пределы       допускаемой

абсолютной    погрешности

установки             уровня

срабатывания

± (0,03 xUn** + 100 мВ)

Максимальное      входное

напряжение

± 40 В(пиковое)

Встроенный генератор сигналов стандартной формы (только с установленной опцией - DSOX4WAVEGEN2)

Виды      воспроизводимых

сигналов

синусоидальный, прямоугольный, треугольный, пилообразный, псевдошумовой, произвольной формы и напряжения постоянного тока

Диапазон             частот

воспроизводимых сигналов

синусоидальный

от 0,1 Гц до 20 МГц

прямоугольный

от 0,1 Гц до 20 МГц

треугольный/пилообразный

от 0,1 Гц до 200 кГц

произвольной формы

от 0,1 Гц до 12 МГц

Амплитуда воспроизводимых сигналов

10 В

Общие технические характеристики

Напряжение и частота сети электропитания

От 100 до 240 В при частоте 50/60 Гц; От 100 до 132 В при частоте 50/60/400 Гц

Мощность, потребляемая от сети питания

Не более 120 В^А

Габаритные размеры

454x275x156

Масса

6,3 кг

Рабочие условия применения:

• - температура окружающего воздуха

• -  относительная влажность воздуха

от 0 до + 55 °С до 95 % при 40 °С
