Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей измерительных представляет собой микропрограммный код, установленный на встроенный контроллер преобразователя.

Встроенное ПО идентифицируется при подключении преобразователя измерительного к ПЭВМ. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на встроенное ППЗУ преобразователя измерительного.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Защита ПО преобразователя измерительного от непреднамеренных и преднамеренных изменений соответствует уровню «A» по МИ 3286 - 2010.

специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения. Метрологически значимая часть ПО и измеренные данные не требуют дополнительных средств защиты от преднамеренных и непреднамеренных изменений.

Таблица 2

Защита ПО преобразователя измерительного от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.

ПО N1918 Power Analysis Manager устанавливается на жесткий диск ПЭВМ. Требования к ПЭВМ приведены в таблице 3.

Таблица 3

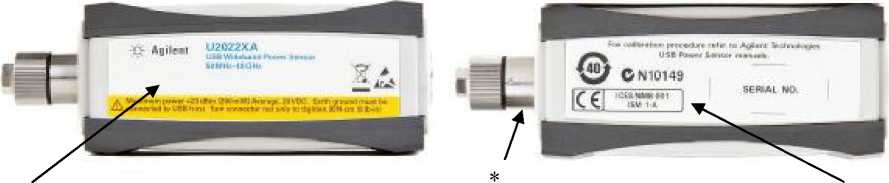

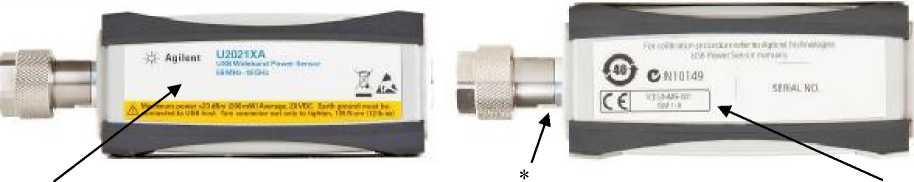

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

Сведения о методиках измерений

Преобразователи измерительные U2021XA, U2022XA. Руководство по эксплуатации.

Нормативные и технические документы

ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Поверка

осуществляется в соответствии с документом 651-13-74 МП «Инструкция. Преобразователи измерительные U2021XA, U2022XA. Методика поверки», утвержденным ФГУП «ВНИИФ-ТРИ» в январе 2014 г.

Основные средства поверки:

• -  генератор сигналов E8257D (Госреестр № 36797-08): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10^-8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ исх. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ исх. 1 мВт;

• -  генератор импульсов 81130А (Госреестр № 36972-08): диапазон установки периода следования импульсов от 2,5 нс до 0,999 мс, диапазон установки длительности импульса от 1,25 нс до 5,9 мкс , амплитуда импульсов на нагрузке 50 Ом от 0,1 до 3,8 В;

• -  анализатор цепей векторный N5225A (Госреестр. № 53567-13): диапазон рабочих частот от 0,01 до 50 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,015 дБ, в диапазоне частот до 20 ГГц ± 0,035 дБ, до 40 ГГц ± 0,06 дБ;

• -  набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с типом соединителя N, набор мер 85056А для преобразователей измерительных с типом соединителя I (тракт 2,4 мм) (Госреестр № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм;

• -  ваттметр поглощаемой мощности М3-54 (Госреестр № 7058-79), аттестованный в качестве рабочего эталона при значении поглощаемой мощности 1 -10 мВт в диапазоне частот от 0,05 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%;

• -  ваттметр поглощаемой мощности М3-22А (Госреестр № 2858-72) с преобразователями измерительными М5-44, М5-45 и М5-49, аттестованными в качестве рабочего эталона в диапазоне частот от 16,7 до 53,6 ГГц с погрешностью коэффициента калибровки не более 2 %;

• -  частотомер электронно-счетный 53152А (Госреестр № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности из-

Лист № 6 Всего листов 6 мерений частоты при работе от внутреннего генератора ± (F10^-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10^-6;

- комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления на частоте 50 МГц с погрешностью по коэффициенту калибровки не более ± 1,5 %.

Изготовитель

Заявитель

Испытательный центр
