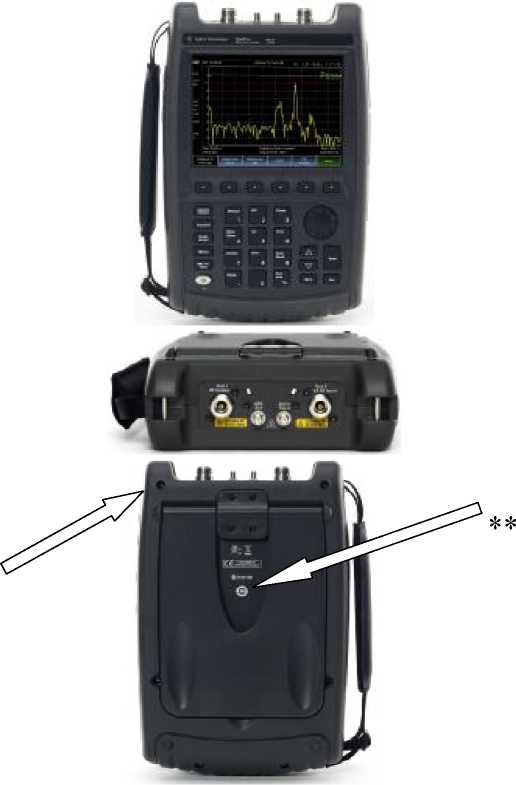

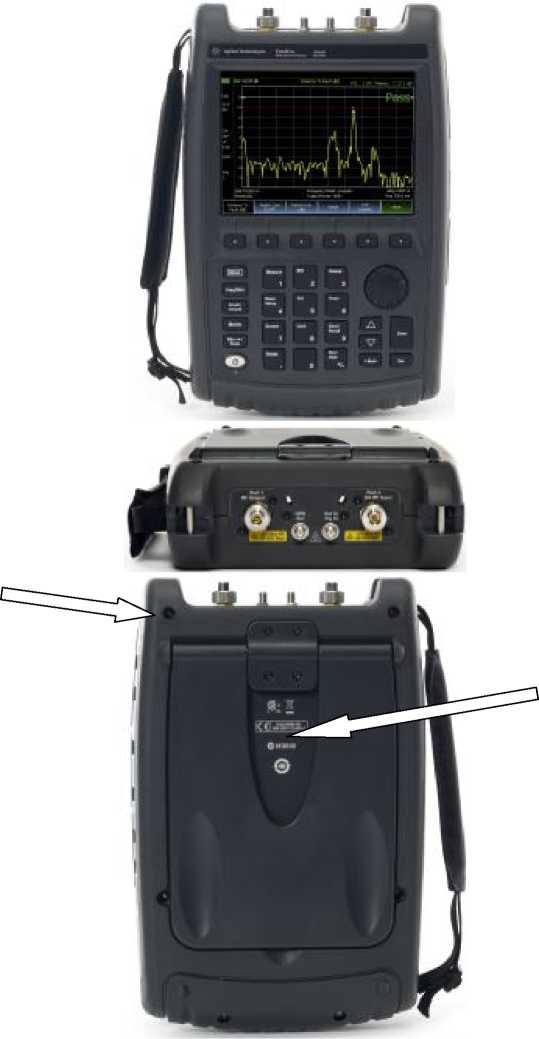

Опция

Функциональное назначение

235

Встраиваемый предусилитель

236

Приложение для анализа спектра сигналов и помех

302

Приложение для управления внешними датчиками мощности по интерфейсу USB

307

Встраиваемый приемник сигналов ГНСС GPS

308

Приложение для векторного анализа напряжения (векторный вольтметр)

309

Встраиваемый источник постоянного тока смещения

310

Встраиваемый измеритель мощности

320

Встраиваемый измеритель КСВН (обратных потерь)

Наименование характеристики

Модель анализатора FieldFox

N9913А

N9914A

Тип коаксиального соединителя измерительного порта

Розетка (N - тип по ГОСТ 13317 - 89)

Диапазон рабочих частот

От 30 кГц до 4 ГГц

от 30 кГц до 6,5 ГГц

Пределы допускаемой относительной погрешности частоты опорного генератора, d_on

± 1,7 • 10^-6

Работа в режиме анализатора спектра

Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц

± ^и • ^d_on ⁺ n^RBW • Srbw ^{+ 0,5} • ^Fp),

где F_и - измеренное значение частоты, Hrbw - ширина полосы узкополосного фильтра (RBW), 5_RBW - относительная погрешность установки полосы узкополосного фильтра, 3_RBW = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме,

F_p - разрешение по частоте

Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ

При полосе обзора равной 0 с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 с шагом, кратным (1; 1,5; 2;

3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц.

Пределы допускаемой относительной погрешности ширины полосы пропускания узкополосного фильтра по уровню минус 3 дБ (RBW) при ширине полосы, %: от 10 Гц до 100 кГц от 300 кГц до 3 МГц

5 МГц

± 1

± 5

± 10

Наименование характеристики

Модель анализатора FieldFox

N9913A

N9914A

Пределы допускаемой абсолютной погрешности измерений мощности сигнала номинальной частоты 50 МГц, дБ

± 0,3

Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в нормальных условиях эксплуатации, дБ

± 0,8

Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в рабочих условиях эксплуатации, дБ

± 1,0

Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт)

27

Диапазон значений ослабления входного аттенюатора, дБ

от 0 до 30 (с шагом 5 дБ)

Спектральная плотность фазового шума на частоте 1 ГГц в нормальных условиях эксплуатации, дБс / Гц, не более, при отстройке

10 кГц

30 кГц

100 кГц

1 МГц

3 МГц

5 МГц

минус 108 минус 107 минус 100 минус 110 минус 119 минус 120

Спектральная плотность фазового шума на частоте 1 ГГц в рабочих условиях эксплуатации, дБс / Гц, не более, при отстройке:

10 кГц

30 кГц

100 кГц

1 МГц

3 МГц

5 МГц

минус 108 минус 105 минус 99 минус 110 минус 118 минус 120

Уровень собственных шумов¹ с выключенным предусилителем в нормальных условиях, эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц от 4 до 6,5 ГГц

минус 137

минус 137

минус 133

Наименование характеристики

Модель анализатора FieldFox

N9913А

N9914A

Уровень собственных шумов¹ с выключенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4 ГГц от 4 до 6,5 ГГц

минус 135

минус 135

минус 131

Уровень собственных шумов¹ с включенным предусилителем (опция 235) в нормальных условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот:

от 2 МГц до 4,5 ГГц от 4 до 6,5 ГГц

минус 153

минус 153 минус 149

Уровень собственных шумов¹ с включенным предусилителем (опция 235) в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц от 4 до 6,5 ГГц

минус 151

минус 151

минус 147

Уровень интермодуляции третьего порядка на 2,4 Гц, дБ исх. 1 мВт

15

Работа в режиме анализатора кабелей и антенн

Разрешение по частоте, Гц: для частот до 4 ГГц для частот до 5 ГГц для частот до 6,5 ГГц

1

1

1,34

1,34

Значения ширины полосы узкополосного фильтра (RBW) по уровню минус 3 дБ

10, 30, 100, 300 Гц, 1, 3, 10, 30, 100 кГц

Динамический диапазон, дБ

95

Максимальное значение мощности входного сигнала, дБ (исх. 1 мВт)

27

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи и отражения (заводские установки)

Приведены в таблице 4

Диапазон значений напряжения смещения (опция 309), В

от 1 до 32

Шаг установки напряжения смещения (опция 309), В

0,1

Масса, кг, не более (без батареи)

3

Г абаритные размеры (длина х ширина х высота), мм, не более

292 х 188 х 72

Наименование характеристики

Модель анализатора FieldFox

N9915 А, N9925A, N9935A

N9916A, N9926A, N9936A

Тип коаксиального соединителя измерительного порта

Розетка (N-тип по ГОСТ 13317 - 89)

Диапазон рабочих частот²

от 30 кГц до 9 ГГц

от 30 кГц до 14 ГГц

Пределы допускаемой относительной погрешности частоты опорного генератора, ^don

± 1,7 • 10^-6

Работа в режиме анализатора спектра (только модели N9915A, N9916A, N9935A, N9936A)

Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц

± (F_H • d_on + nRBw • Srbw + 0,5 • Fp),

где F_и - измеренное значение частоты, n_RBW - ширина полосы узкополосного фильтра (RBW), 5_RBW - относительная погрешность установки полосы узкополосного фильтра, 3_RBW = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме,

F_p - разрешение по частоте

Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ

При полосе обзора равной 0 с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 с шагом, кратным (1; 1,5; 2;

3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц.

Пределы допускаемой относительной погрешности ширины полосы пропускания узкополосного фильтра по уровню минус 3 дБ (RBW) при ширине полосы, %: от 10 Гц до 100 кГц от 300 кГц до 3 МГц

5 МГц

± 1

± 5

± 10

Пределы допускаемой абсолютной погрешности измерений мощности сигнала номинальной частоты 50 МГц, дБ

± 0,3

Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в нормальных условиях эксплуатации, дБ

± 0,8

Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в рабочих условиях эксплуатации, дБ

± 1,0

Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт)

27

Наименование характеристики

Модель анализатора FieldFox

N9915 А, N9925A, N9935A

N9916A, N9926A, N9936A

Диапазон значений ослабления

от 0 до 30 (с шагом 5 дБ)

входного аттенюатора, дБ

Спектральная плотность фазового шума на частоте 1 ГГц

в нормальных условиях эксплуатации, дБс / Гц, не более,

при отстройке:

10 кГц

минус 108

30 кГц

минус 107

100 кГц

минус 100

1 МГц

минус 110

3 МГц

минус 119

5 МГц

минус 120

Спектральная плотность фазового шума на частоте 1 ГГц в рабочих условиях эксплуатации, дБс / Гц, не более,

при отстройке:

10 кГц

минус 108

30 кГц

минус 105

100 кГц

минус 99

1 МГц

минус 110

3 МГц

минус 118

5 МГц

минус 120

Уровень собственных шумов¹ с

выключенным предусилителем в

нормальных условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц

минус 137

минус 137

от 4 до 7 ГГц

минус 133

минус 133

от 7 до 9 ГГц

минус 129

минус 129

от 9 до 13 ГГц

-

минус 129

от 13 до 14ГГц

-

минус 124

Уровень собственных шумов¹ с выключенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц

минус 135

минус 135

от 4 до 7 ГГц

минус 131

минус 131

от 7 до 9 ГГц

минус 127

минус 127

от 9 до 13 ГГц

-

минус 127

от 13 до 14ГГц

-

минус 122

Наименование характеристики

Модель анализатора FieldFox

N9915 А, N9925A, N9935A

N9916A, N9926A, N9936A

Уровень собственных шумов¹ с включенным предусилителем (опция 235) в нормальных условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот:

от 2 МГц до 4,5 ГГц от 4 до 7 ГГц от 7 до 9 ГГц от 9 до 13 ГГц

от 13 до 14ГГц

минус 153

минус 149

минус 147

минус 153 минус 149 минус 147 минус 147 минус 143

Уровень собственных шумов¹ с включенным предусилителем (опция 235) в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более в диапазоне частот: от 2 МГц до 4,5 ГГц от 4 до 7 ГГц от 7 до 9 ГГц от 9 до 13 ГГц

от 13 до 14ГГц

минус 151

минус 147

минус 145

минус 151 минус 147 минус 145 минус 145 минус 141

Уровень интермодуляции третьего порядка на 2,4 Гц, дБ исх. 1 мВт

15

Работа в режимах анализатора кабелей и антенн или векторного анализа цепей (только для моделей FieldFox Ю915А, FieldFox N9916A, FieldFox N9925A, FieldFox N9926A)

Разрешение по частоте, Гц: для частот до 5 ГГц для частот до 9 ГГц для частот до 10 ГГц для частот до 14 ГГц

1

1,34

1

1,34

1,34

2, 68

Значения ширины полосы узкополосного фильтра (RBW), по уровню минус 3 дБ

10, 30, 100, 300 Гц; 1, 3, 10, 30, 100 кГц

Динамический диапазон, дБ в диапазоне частот: от 300 кГц до 9 ГГц от 9 до 14 ГГц

95

95

91

Максимальное значение мощности входного сигнала, дБ (исх. 1 мВт)

27

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи и отражения (заводские установки)

Приведены в таблице 4

Наименование характеристики

Модель анализатора FieldFox

Ю915А, N9925A

N9916A, N9926A

Диапазон значений напряжения смещения (опция 309), В

от 1 до 32

Шаг установки напряжения смещения (опция 309), В

0,1

Масса, кг, не более (без батареи)

3

Г абаритные размеры (длина х ширина х высота), мм, не более

292 х 188 х 72

Модель анализатора FieldFox

N9917 А, N9927A, N9937A

N9918A, N9928A, N9938A

Тип коаксиального соединителя измерительного порта

Розетка (N - тип по ГОСТ

13317 - 89)

Вилка (IX - тип по ГОСТ 13317 - 89, тракт 3,5 мм)³

Диапазон рабочих частот²

от 30 кГц до 18 ГГц

от 30 кГц до 26,5 ГГц

Пределы допускаемой относительной погрешности частоты опорного генератора, ^don

± 1,7 • 10^-6

Работа в режиме анализатора спектра

(только для моделей FieldFox N9917A, FieldFox N9918A, FieldFox N9937A, FieldFox N9938A)

Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц

± ^и • ^d_on ^{+ n}RBW • Srbw ^{+ 0,5} • ^Fp),

где F_и - измеренное значение частоты, nRBW - ширина полосы узкополосного фильтра (RBW), 5_RBW - относительная погрешность установки полосы узкополосного фильтра, 3_RBW = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме,

F_p - разрешение по частоте

Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ

При полосе обзора равной 0 с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 с шагом, кратным (1; 1,5; 2;

3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц.

Пределы допускаемой относительной погрешности ширины полосы пропускания узкополосного фильтра по уровню минус 3 дБ (RBW) при ширине полосы, %: от 10 Гц до 100 кГц от 300 кГц до 3 МГц

5 МГц

± 1

± 5

± 10

Пределы допускаемой абсолютной погрешности измерений мощности сигнала номинальной частоты 50 МГц, дБ

± 0,3

Наименование характеристики

Модель анализатора FieldFox

N9917A, N9937A

N9918A, N9938A

Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в нормальных условиях эксплуатации, дБ, в диапазоне частот: от 100 кГц до 18 ГГц от 18 до 26,5 ГГц

± 0,8

± 0,8

± 1,0

Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в рабочих условиях эксплуатации, дБ, в диапазоне частот:

от 100 кГц до 18 ГГц от 18 до 26,5 ГГц

± 1,0

О'

-н -н

Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт)

27

Диапазон значений ослабления входного аттенюатора, дБ

от 0 до 30 (с шагом 5 дБ)

Спектральная плотность фазового шума на частоте 1 ГГц в нормальных условиях эксплуатации , дБс / Гц, не более, при отстройке:

10 кГц 30 кГц

100 кГц 1 МГц

3 МГц 5 МГц

минус 108 минус 107 минус 100 минус 110 минус 119 минус 120

Спектральная плотность фазового шума на частоте 1 ГГц в рабочих условиях эксплуатации, дБс / Гц, не более, при отстройке:

10 кГц

30 кГц

100 кГц

1 МГц

3 МГц

5 МГц

минус 108 минус 105 минус 99 минус 110 минус 118 минус 120

Наименование характеристики

Модель анализатора FieldFox

N9917A, N9937A

N9918A, N9938A

Уровень собственных шумов¹ с выключенным предусилителем в нормальных условиях, эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц

минус 137

минус 137

от 4 до 7 ГГц

минус 133

минус 133

от 7 до 13 ГГц

минус 129

минус 129

от 13 до 17 ГГц

минус 124

минус 124

от 17 до 18 ГГц

минус 119

минус 119

от 18 до 22 ГГц

-

минус 119

от 22 до 25 ГГц

-

минус 114

от 25 до 26,5 ГГц

-

минус 110

Уровень собственных шумов¹, с выключенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц

минус 135

минус 135

от 4 до 7 ГГц

минус 131

минус 131

от 7 до 13 ГГц

минус 127

минус 127

от 13 до 17 ГГц

минус 122

минус 122

от 17 до 18 ГГц

минус 117

минус 117

от 18 до 22 ГГц

-

минус 117

от 22 до 25 ГГц

-

минус 111

от 25 до 26,5 ГГц

-

минус 108

Уровень собственных шумов¹ с включенным предусилителем (опция 235) в нормальных условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц

минус 153

минус 153

от 4 до 7 ГГц

минус 149

минус 149

от 7 до 13 ГГц

минус 147

минус 147

от 13 до 17 ГГц

минус 143

минус 143

от 17 до 18 ГГц

минус 140

минус 140

от 18 до 22 ГГц

-

минус 140

от 22 до 25 ГГц

-

минус 134

от 25 до 26,5 ГГц

-

минус 128

Наименование характеристики

Модель анализатора FieldFox

N9917 А, N9937A

N9918A, N9938A

Уровень собственных шумов¹ с

включенным предусилителем (опция 235) в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц

минус 151

минус 151

от 4 до 7 ГГц

минус 147

минус 147

от 7 до 13 ГГц

минус 145

минус 145

от 13 до 17 ГГц

минус 141

минус 141

от 17 до 18 ГГц

минус 139

минус 139

от 18 до 22 ГГц

-

минус 139

от 22 до 25 ГГц

-

минус 132

от 25 до 26,5 ГГц

-

минус 126

Уровень интермодуляции третьего порядка на 2,4 Гц, дБ исх. 1 мВт

15

Работа в режимах анализатора кабелей и антенн или векторного анализа цепей

Наименование характеристики

Модель анализатора FieldFox

N9917 А, N9927A

N9918A, N9928A

Разрешение по частоте, Гц: для частот до 5 ГГц

1

1

для частот до 10 ГГц

1,34

1,34

для частот до 18 ГГц

2,68

2,68

для частот до 20 ГГц

-

2,68

для частот до 26,5 ГГц

-

5,36

Значения ширины полосы

узкополосного фильтра (RBW), по

10, 30, 100, 300 Гц; 1, 3, 10, 30, 100 кГц

уровню минус 3 дБ

Динамический диапазон, дБ, в диапазоне частот: от 300 кГц до 9 ГГц

95

95

от 9 до 14 ГГц

91

91

от 14 до 18 ГГц

90

90

от 18 до 20 ГГц

-

87

от 20 до 25 ГГц

-

74

от 25 до 26,5 ГГц

-

65

Максимальное значение

мощности входного сигнала, дБ

27

(исх. 1 мВт)

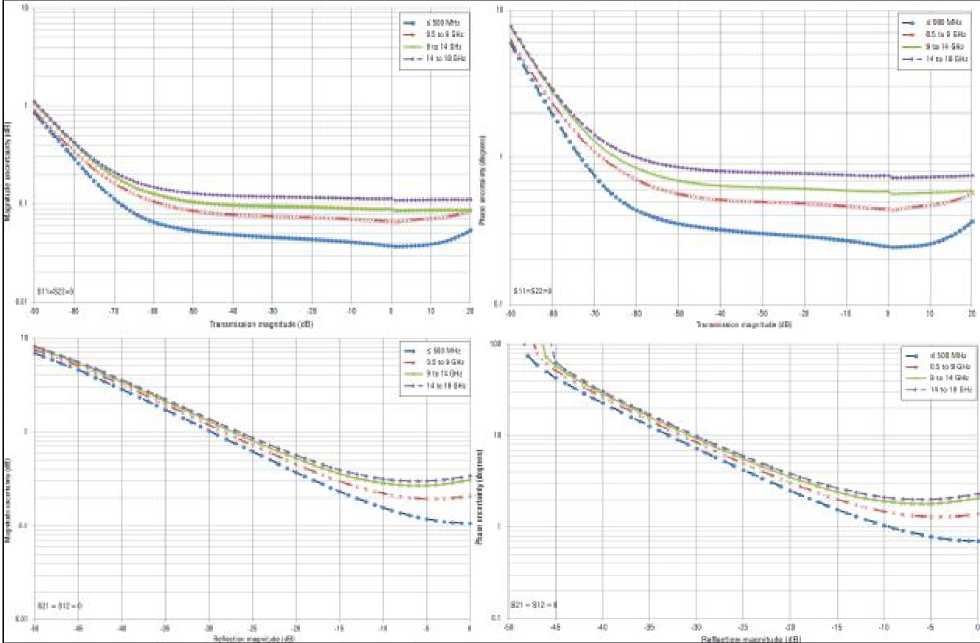

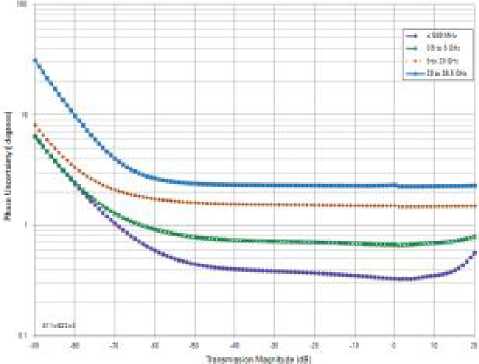

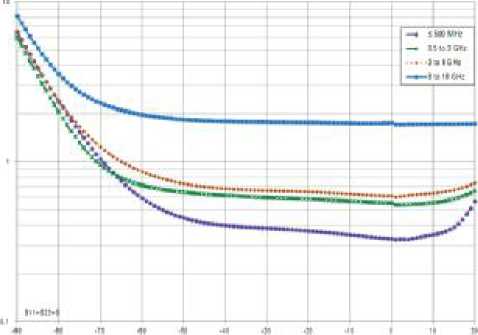

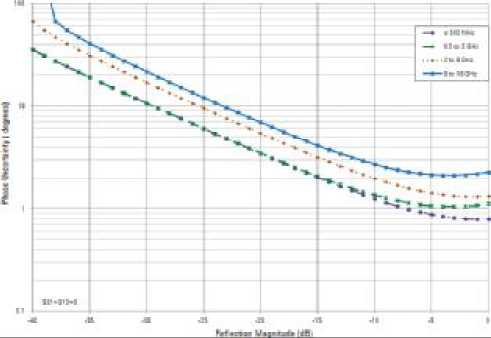

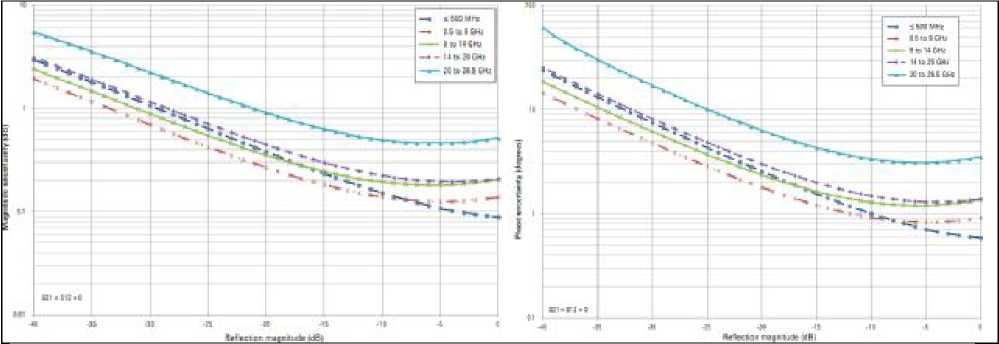

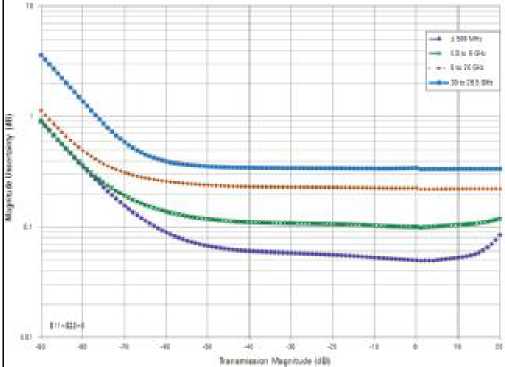

Пределы допускаемой абсолютной погрешности

измерений коэффициентов

Приведены в таблице 4

передачи и отражения (заводские установки)

Диапазон значений постоянного напряжения смещения (опция

309), В

от 1 до 32

Шаг установки напряжения

смещения (опция 309), В

0,1

Наименование характеристики

Модель анализатора FieldFox

N9917A, N9927A           N9918A, N9928A

Масса, кг, не более (без батареи)

3

Г абаритные размеры (длина х ширина х высота), мм, не более

292 х 188 х 72

Примечание: 1 дБ (исх. 1 мВт) = 1 дБ относительно 1 мВт

¹Уровень собственных шумов приведен для следующих настроек анализатора: значение опорного уровня - минус 20 дБ (исх. 1 мВт);

ширина полосы фильтра ПЧ (RBW) - 1 Гц;

детектор: детектор среднего квардратического значения (СКЗ); усреднение отсчетов: логарифмическое.

Анализаторы FieldFox 9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A могут работать в диапазоне рабочих частот от 0 Гц.

Анализаторы с диапазоном рабочих частот до 26,5 ГГц могут быть изготовлены (по заказу) с выходным разъемом N-типа.

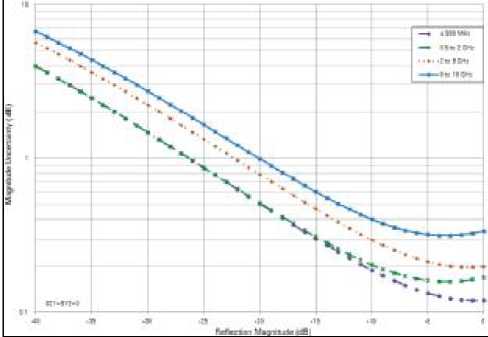

Направленность, дБ

Согласование источника, дБ

Согласование нагрузки, дБ

Коэффициент отражение, дБ

Коэффициент передачи, дБ

< 0,5 ГГц

40

38

37

± 0,006

± 0,08

от 0,5 до 2,0 ГГц

40

33

35

± 0,006

± 0,1

от 2 до 8 ГГц

36

33

32

± 0,009

± 0,15

от 8 до 18 ГГц

34

27

27

± 0,027

± 0,43

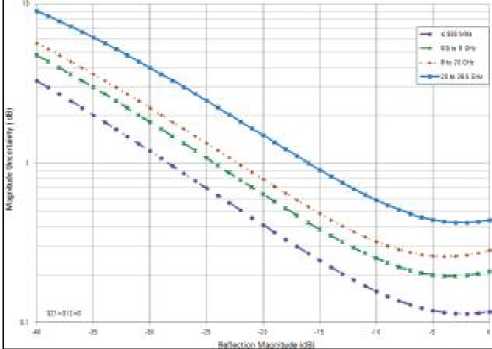

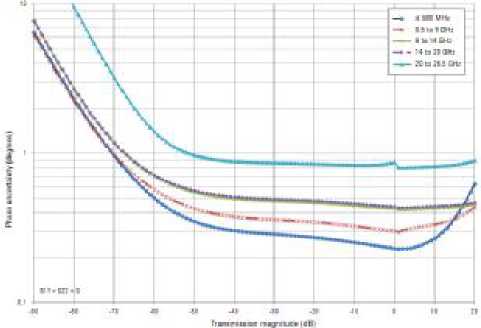

Направленность, дБ

Согласование источника, дБ

Согласование нагрузки, дБ

Коэффициент отражение,дБ

Коэффициент передачи, дБ

< 0,5 ГГц

42

37

38

± 0,005

± 0,07

от 0,5 до 8 ГГц

38

31

33

± 0,006

± 0,135

от 8 до 20 ГГц

36

28

29

± 0,009

± 0,32

от 20 до 26,5 ГГц

30

25

24

± 0,012

± 0,50

Наименование характеристики

Значение

Нормальные условия эксплуатации: температура окружающего воздуха, °С

23 ± 5

Рабочие условия эксплуатации температура окружающего воздуха, °С

от минус 10 до 55 (при питании от блока питании),

относительная влажность воздуха, %

от минус 10 до 50 (при питании от внутренней аккумуляторной батареи) до 95

высота над уровнем моря, м, не более

9144

Допустимые условия хранения

(без аккумулятора) температура окружающего воздуха, °С

от минус 51 до 71

относительная влажность воздуха, %

до 95

высота над уровнем моря, м, не более

15240

Напряжение питания от сети переменного тока частотой от 50 до 60 Гц (через адаптер), В

от 100 до 250

Напряжение питания от аккумуляторной батарей, В

9

Потребляемая мощность, Вт, не более

14
