Наименование

Количество

Стандартный

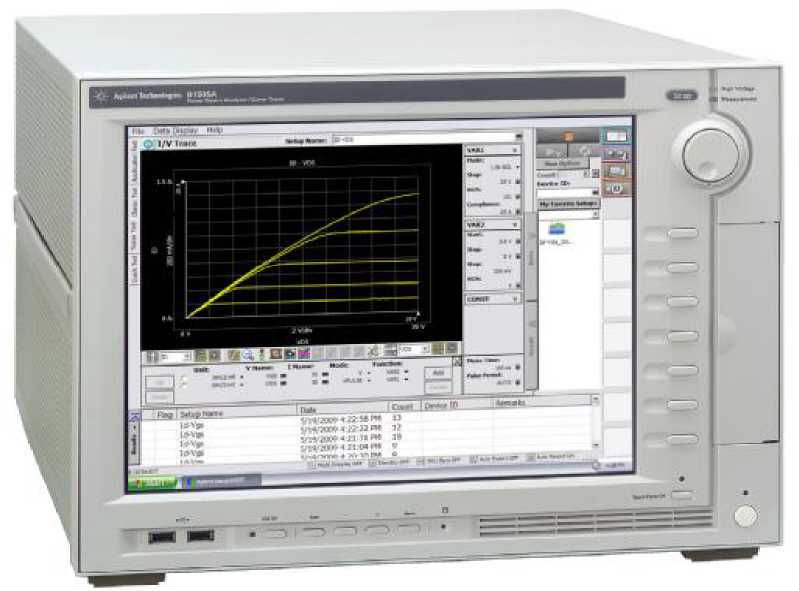

Анализатор В1505Л

1 шт.

Модуль В1510Л

1 шт.

Модуль В1511Л

1 шт.

Модуль В1512Л

1 шт.

Модуль В1513Л

1 шт.

Модуль В1513Л

1 шт.

Модуль В1514Л

1 шт.

Модуль В1520Л

1 шт.

Модуль В1525Л

1 шт.

Модуль В1530Л

1 шт.

Наименование

Количество

ПО EasyEXPERT

1 шт.

Модуль переключения Agilent N1258A

1 шт.

Крепление Agilent N1259A

1 шт.

Модуль Agilent N1260A

1 шт.

Адаптер Защиты Agilent N1261A

1 шт.

Набор сопротивлений Agilent N1262A

1 шт.

Коаксиальный тройник

1 шт.

Руководство по эксплуатации устройства 1 копия.

1 шт.

Методика поверки МП-342/447-2012

1 шт

Модель

Предел измерения

Разрешение

Предел допускаемой абсолютной погрешности измерения

B1510A

±2В

2мкВ

±(0,01 хиизм.⁽¹⁾+0,14мВ)

±20В

20 мкВ

±(0,01 хиизм.+0,14мВ)

±40В

40 мкВ

±(0,01хиизм.+1мВ)

±100В

100 мкВ

±(0,012хиизм.+2,5мВ)

±200В

200 мкВ

±(0,014 хиизм.+2,8мВ)

B1511A

±0,5 В

0,5 мкВ

±(0,01хиизм.+0,12 мВ)

±2 В

2 мкВ

±(0,01 хиизм.+0,14мВ)

±5 В

5 мкВ

±(0,009 хи_изм.+0,25 мВ)

±20 В

20 мкВ

±(0,01 хиизм.+0,9 мВ)

±40 В

40 мкВ

±(0,01 хиизм.+1 мВ)

±100 В

100 мкВ

±(0,012хиизм.+2,5 мВ)

B1512A

±0,2В

200нВ

±(0,06+0,14+10х0,05)⁽²⁾

±2В

2мкВ

±(0,06+0,6+V0,5)

±20В

20мкВ

±(0,06+3+1₀х5)

±40В

40мкВ

±(0,06+3+1₀х10)

B1513A

В1513В

±200В

200мкВ

±(0,03 хиизм.+40мВ)

±500В

500мкВ

±(0,03 хи_изм.+100мВ)

±1500В

1,5мВ

±(0,03 хи_изм.+300мВ)

±3000В

3мВ

±(0,03 хи_изм.+600мВ)

В1514А

±0,2 В

200 нВ

±(0,06+0,14+10х0,05)⁽²⁾

±2 В

2 мкВ

±(0,06+0,6+V0,5)

±20 В

20 мкВ

±(0,06+3+1₀х5)

±40 В

40 мкВ

±(0,06+3+^х10)

Модель

Предел воспроизведения

Разрешение

Предел допускаемой абсолютной погрешности измерения

B1510A

±2В

100мкВ

±(0,01 х иизм⁽¹⁾+0,14мВ)

±20В

1мВ

±(0,01хиизм+0,14мВ)

±40В

2мВ

±(0,01 хиизм+1мВ)

±100В

5 мВ

±(0,012хиизм+2,5мВ)

±200В

10мВ

±(0,014хиизм+2,8мВ)

В1511А

±0,5 В

25 мкВ

±(0,018 хиизм+0,15 мВ)

±2 В

100 мкВ

±(0,018хиизм+0,4 мВ)

±5 В

250 мкВ

±(0,018хи_изм.+0,75 мВ)

±20 В

1 мВ

±(0,018хи_изм.+3 мВ)

±40 В

2 мВ

±(0,018хи_изм.+6 мВ)

±100 В

5 мВ

±(0,018 хи_изм.+ 15 мВ)

Модель

Предел воспроизведения

Разрешение

Предел допускаемой абсолютной погрешности измерения

B1512A

±0,2В

200нВ

±(0,06+0,14+l0x0,05)⁽²⁾

±2В

2мкВ

±(0,06+0,6+10x0,5)

±20В

20мкВ

±(0,06+3+1₀х5)

±40В

40мкВ

±(0,06+3+l0x 10)

B1513A

В1513В

±200В

200мкВ

±(0,03 хи_изм.+40мВ)

±500В

500мкВ

±(0,03 хи_изм.+100мВ)

±1500В

1,5мВ

±(0,03 хи_изм .+300мВ)

±3000В

3мВ

±(0,03 хи_изм.+600мВ)

В1514А

±0,2 В

200 нВ

±(0,06хи_изм.+0,14 мВ)

±2 В

2 мкВ

±(0,06хиизм+0,6 мВ)

±20 В

20 мкВ

±(0,06хиизм+3 мВ)

±30 В

40 мкВ

±(0,06хиизм+3 мВ)

Модель

Предел измерения

Разрешение

Предел допускаемой абсолютной погрешности измерения

B1510A

±1нА

10фА

±(0,1х1изм+3х10-¹³+и0х10-¹⁵)⁽¹⁾

±10нА

юфл

±(0,1х1изм+25х10-¹³+и0х10-¹⁴)

±100нА

100фА

±(0,05х1изм+25х10-¹²+и0х10’¹³)

±1мкА

1пА

±(0,05х1изм + 10^-10+и0х10^-12)

±10мкА

10пА

±(0,04х1изм+2х10^-9+и0х10^-11)

±100мкА

100пА

±(0,03 х1изм+3 х 10^-9+и0х 10^-10)

±1мА

1нА

±(0,03 х1изм.+6х 10^-8+и0х 10^-9)

±10мА

10нА

±(0,03х1изм+2х10^-7+и0х10^-8)

±100мА

100нА

±(0,04 х 1изм+6 х 10^-6+U0 х 10^-7)

±1А

1мкА

±(0,4х1изм + 15х10^-5+и0х10^-6)

В1511А

±1нА

10фА

±(0,1 х1изм.+2х 10^-13+и0х 10^-15)⁽¹⁾

±10нА

юфл

±(0,1 х1изм+10^-12+и0х 10^-14)

±100нА

100фА

±(0,05х1изм+2х10^-11+и0х10^-13)

±1мкА

1пА

±(0,05х1изм + 10^-10+и0х10^-12)

±10мкА

10пА

±(0,04х1изм+2х10^-9+и0х10^-11)

±100мкА

100пА

±(0,03 х1изм+3 х 10^-9+и0х 10^-10)

±1мА

1нА

±(0,03х1изм+3х10^-8+и0х10^-9)

±10мА

10нА

±(0,03х1изм+3х10^-7+и0х10^-8)

±100мА

100нА

±(0,04х1изм+3х10^-6+и0х10^-7)

B1512A

±10мкА

10пА

±(0,06х1изм+2х10^-9+и0х10^-10)

±100мкА

100пА

±(0,06х1изм+2х10^-8+и0х10^-9)

±1мА

1нА

±(0,06х1изм+2х10^-7+и0х10^-8)

±10мА

10 нА

±(0,06х1изм+2х10^-6+и0х10^-7)

±100мА

100 нА

±(0,06х1изм+2х10^-5+и0х10^-6)

±1А

1мкА

±(0,4х1изм+2х10^-4+и0х10^-5)

±20А²

20мкА

±(0,4х1изм+2х10^-3+и0х10^-4)

Модель

Предел измерения

Разрешение

Предел допускаемой абсолютной погрешности измерения

B1513A

В1513В

±1нА

10фА

±(0,1х1изм+6х10-¹³+иоХ10-¹⁵)

±10нА

100фА

±(0,1 х1изм.+25х 10’¹³+UoX 10^-15)

±100нА

100фА

±(0,05х1изм+25х10-¹²+иох10-¹³)

±1мкА

1пА

±(0,05х1изм + 10-¹⁰+и0х10-¹³)

±10мкА

10пА

±(0^

±100мкА

100пА

±(0^

±1мА

1нА

±(0,03 х1изм.+6х 10-⁸+и0х 10-¹⁰)

±10мА

10нА

±(0,03х1изм+2х10-⁷+и0х10-⁹)

В1514А

±10мкА

10пА

±(0,06х1изм+2х10^-9+и0х10^-10)

±100мкА

100пА

±(0,06х1изм+2х10^-8+и0х10^-9)

±1мА

1нА

±(0,06х1изм+2х10^-7+и0х10^-8)

±10мА

10 нА

±(0,06 х 1изм+2 х 10^-6+U0 х 10^-7)

±100мА

100 нА

±(0,06 х 1изм+2 х 10^-5+U0 х 10^-6)

±1А⁽²⁾

1мкА

±(0,4х1изм+2х10^-4+и0х10^-5)

Модель

Предел воспроизведения

Разрешение

Предел допускаемой абсолютной погрешности измерения

B1510A

±1нА

50фА

±(0,1х1изм+3х10^-13+и0х10^-15)⁽¹⁾

±10нА

500фА

±(0,1х1изм+3х10^-12+и0х10^-14)

±100нА

5пА

±(0,05х1изм+3х10^-11+и0х10^-13)

±1мкА

50пА

±(0,05х1изм+10^-10+и0х10^-12)

±10мкА

500пА

±(0,05х1изм+3х10^-9+и0х10^-11)

±100мкА

5нА

±(0,035 х1изм+15х10^-9+и0х10^-10)

±1мА

50нА

±(0,04х1изм+15х10^-8+и0х10^-9)

±10мА

500нА

±(0,04х1изм+15х10^-7+и0х10^-8)

±100мА

5 мкА

±(0,045 х1изм+ 15 х 10^-6+и0х 10^-7)

±1А

50мкА

±(0,4х1изм+3х10^-4+и0х10^-6)

В1511А

±1нА

50фА

±(0,1х1изм+3х10^-13+и0х10^-15)⁽¹⁾

±10нА

500фА

±(0,1 х1изм+3 х 10^-12+и0х 10^-14)

±100нА

5пА

±(0,05х1изм+3х10^-11+и0х10^-13)

±1мкА

50пА

±(0,05х1изм+10^-10+и0х10^-12)

±10мкА

500пА

±(0,05х1изм+3х10^-9+и0х10^-11)

±100мкА

5нА

±(0,035 х1изм+15х10^-9+и0х10^-10)

±1мА

50нА

±(0,04х1изм+15х10^-8+и0х10^-9)

±10мА

500нА

±(0,04х1изм+15х10^-7+и0х10^-8)

±100мА

5 мкА

±(0,045 х1изм+ 15 х 10^-6+и0х 10^-7)

B1512A

±10мкА

10пА

±(0,06х1изм+2х10^-9+и0х10^-10) '

±100мкА

100пА

±(0,06х1изм+2х10^-8+и0х10^-9)

±1мА

1нА

±(0,06х1изм+2х10^-7+и0х10^-8)

±10мА

10 нА

±(0,06 х 1изм+2 х 10^-6+U0 х 10^-7)

±100мА

100 нА

±(0,06 х 1изм+2 х 10^-5+U0 х 10^-6)

±1А

1мкА

±(0,4х1изм+2х10^-4+и0х10^-5)

±20А²

20мкА

±(0,4х1изм+2х10^-3+и0х10^-4)

Модель

Предел воспроизведения

Разрешение

Предел допускаемой абсолютной погрешности измерения

B1513A

В1513В

±1нА

10фА

±(0,1х1изм+6х10’¹³+иоХ10’¹⁵)

±10нА

100фА

±(0,1х1изм+25х10-¹³+иоХ10-¹⁵)

±100нА

100фА

±(0,05х1изм+25х10-¹²+иоХ10-¹³)

±1мкА

1пА

±(0,05х1изм.+ 10’¹⁰+иох10-¹³)

±10мкА

10пА

±(0,04х1изм+2х10-⁹+иох10-¹'¹)

±100мкА

100пА

±(0^

±1мА

1нА

±(0,03 х1изм.+6х 10-⁸+иох 10-¹⁰)

±10мА

10нА

±(0,03 х1изм.+2х 10-⁷+и0х 10-⁹)

Частота

Диапазон

Разрешение

погрешность

От 1кГц до 5МГц

1мГц

±0,008%

Выходной сигнал-воспроизведение

Диапазон, мВ_СКЗ

Разрешение, мВ_СКЗ

погрешность

От 10 до 250

1

±(0.1Б⁽¹⁾+1мВ_СКЗ)-без кабелей

±(0.15Б⁽¹⁾+1мВ_СКЗ)-с кабелем 1,5м или 3,0м

Функция смещения по постоянному току-воспроизведение

Диапазон, В

Разрешение, мВ

Погрешность

±25

1

±(0,005 хи_изм +5,0мВ)

Функция смещения по постоянному току-измерение

Диапазон, В

Разрешение, мВ

Погрешность

±25

1

±(0,2 хиизм+5,0мВ)

(1)

- F амплитуда выходного сигнала

Измеряемая величина

Dx<0,1

Dx >0,1

Zl-модуль полного сопротивления

±6 (%)

9-фазовый угол

±6/100 [рад]

С-ёмкость

±6 (%)

±6x^1 +   (%)

D-тангенс угла потерь

±6/100

±6х(1+ D_X)/100

G-активная проводимость

±6/Dx (%)

±6x^1 -       (%)

Уровень U~⁽¹⁾

^EPOSC^[%^]

Zosc[мОм]

125мВ< и~<250мВ

0,03х(250/ U~-1)

5х(250/ U~-1)

64мВ< и~<125мВ

0,03х(125/ U~-1)

5х(125/ U~-1)

32мВ< и~<64мВ

0,03 х (64/ U~-1)

5х(64/ U~-1)

и~<32мВ

0,03 x(32/ U~-1)

5х(з2/ U~-1)

⁽¹⁾-U~- напряжение переменного тока на выходе блока В1520А в мВ

Длина кабеля⁽¹⁾

Epl[%]

YoL[нсек]

ZsL[мОм]

1,5м

0,02+3 х^²⁾/100

750хШ00

5,0

3м

0,02+5х£/100

1500х£/100

5,0

• ⁽¹⁾ -если измерительный кабель другой длины, выходы блока В1520А короткозамкунты или в режиме холостого хода значения в данной таблице требуют корректировки

• ⁽²⁾ - f частота в МГц

Частота

Yosc[нсек]

Y₀[нсек]

Ep[%]

Z_S[мОм]

1кГц< f ⁽¹⁾<200кГц

1х(125/ U~⁽²⁾-0,5)

1,5

0,095

5,0

200кГц<^1МГц

2х(125/ U~-0,5)

3,0

0,095

5,0

1МГц<^2МГц

2х(125/ U~-0,5)

3,0

0,28

5,0

2МГц- f

20х(125/ U~-0,5)

30,0

0,28

5,0

• ⁽¹⁾ - f частота в Гц

• ⁽²⁾ - U~- напряжение переменного тока в мВ

Амплитудные характеристики напряжения постоянного тока и импульса

Уровень выходного напряжения

50Q

ХХ

От -20 В до +20 В

От -40 В до +40 В

Погрешность установки выходного напряжения⁽¹⁾

ХХ

±(0,005^ + 50 мВ)

Разрешающая способность по амплитуде

50Q

ХХ

0,2 мВ (в диапазоне ± 10 В)

0,8 мВ (в диапазоне ± 40 В)

0,4 мВ (в диапазоне ± 10 В)

1,6 мВ (в диапазоне ± 40 В)

Ток КЗ

800 мА импульсное (400 мА среднее⁽²⁾)

Амплитуда выброса⁽³⁾

50Q

±(0.05 хивыброса + 20 мВ)

• ⁽¹⁾ - через 1 мксек после завершения переходного процесса

• ⁽²⁾ - эта величина определяется при следующих условиях: [(Количество установленных модулей В1525А)х0,2 А] + [Потребление постоянного ток всех модулей (включая модуль В1525а)]<3,0А

• ⁽³⁾ - указанные условия действуют в определенный период времени

Временные характеристики⁽¹⁾

Частотный диапазон

От 0,1 Гц до 33 МГц

Период импульса

Устанавливаемый диапазон Разрешающая способность Минимальное значение Погрешность установки

От 30 нсек до 10сек 10 нсек

_{100 нсек}⁽²⁾

±1 %

Ширина импульса

Устанавливаемый диапазон Разрешающая способность

Минимальное значение Погрешность установки

От 10 нсек до (Период -10 нсек)

2,5 нсек (Тфронта и Тсреза < 8мксек )

10 нсек (Тфронта или Тсреза > 8мксек ) 50 нсек

±(0.03 • T ⁽⁴⁾ + 2 нсек)

Время нарастания⁽³⁾ (Тфронта и Тсреза)

Устанавливаемый диапазон

Разрешающая способность

Минимальное значение

Погрешность установки

От 8 нсек до 400мсек

2 нсек (Тфронта и Тсреза < 8мксек )

8 нсек (Тфронта или Тсреза > 8мксек )

20 нсек (иампл < 10В)

30 нсек (иампл < 20в)

60 нсек (иампл > 20В)

± (0.05 • T⁽⁵⁾ + 10 нсек) (иампл < 10В)

± (0.05 • T⁽⁵⁾ + 10 нсек) (иампл < 20В)

• ⁽¹⁾ - если не оговоренно другое, то все характеристики даны для 50Q

• ⁽²⁾ - Значение нормируется при иампл < 10 В

• ⁽³⁾ - время при котором амплитуда импульса изменяется от 10% до 90% от иампл

• ⁽⁴⁾ - Ширина импульса

• ⁽⁵⁾ - Тфронта или Тсреза

Характеристики источника напряжения постоянного тока

Уровень выходного напряжения (в режиме переменного тока и напряжения)

От -5 В до 5 В

От -10 В до 0 В

От 0 В до 10 В

Уровень выходного напряжения (в режиме генератора импульсов)

От -5 В до 5 В ( ХХ )

От -2,5 В до 2,5 В ( 50Q )

Погрешность установки выходного напряжения

± 0,1 % от установленного значения ± 0,1 % от диапазона⁽¹⁾

Разрешающая способность*²-*

96 мкВ (от -3 В до 3 В)

160 мкВ (в других диапазонах исключая от -3В до 3В)

Амплитуда выброса

±(0.05 А + 20 мВ) ⁽³⁾

Тфронта (от 10% до 90%) /

Тсреза (от 90% до 10%)

Погрешность: ±(0.05T + 10 нсек) при заданных установках⁽⁴⁾ Минимальное значение: 24 нсек (импульсный режим, нагрузка 50 Ом)

Период импульса

Погрешность: ±1% при заданных установках⁽⁵⁾ Минимальное значение: 100 нсек (импульсный режим, нагрузка 50 Ом)

Характеристики измерителя напряжения постоянного тока

Погрешность измерения

± 0,1 % от установленного значения ± 0,1 % от диапазона⁽⁶⁾

Разрешающая способность

680 мкВ (в диапазоне от -5 В до 5 В) 1,4 мкВ (в диапазоне от -10 В до 10 В)

Характеристики измерителя напряжения постоянного тока

Погрешность измерения

± 0,1 % от установленного значения ± 0,2 % от диапазона⁽⁶⁾

Разрешающая способность

0,014% от диапазона

• ⁽¹⁾ - зависит от диапазона или режима работы. Напряжение постоянного тока - постоянно. Сопротивление нагрузки должно быть > 1 Мом (диапазон 1 мкА) или > 200 кОм ( все другие диапазоны) для режима переменного тока и напряжения или > 1 Мом для импульсного режима

• ⁽²⁾ - может изменяться более чем на 5% в зависимости от результатов калибровки

Нормальные условия эксплуатации

Температура: (20±5) ⁰С

Относительная влажность воздуха: (20-70) %

Атмосферное давление: (84-106) кПа

Рабочие условия эксплуатации

Температура: (+5...+40) ⁰С

Относительная влажность воздуха: не более 70 %

Габаритные размеры: ширинах высотах глубина

В1505Л:420х330х575

Масса

В1505Л: 20 кг

Напряжение и частота сети электропитания

(90 ...264)В,  (47.63) Гц;

Потребляемая мощность

Менее 900 ВА
