Конструктивно анализатор выполнен в виде моноблочного прибора портативного исполнения. Анализатор включает в себя источник ВЧ сигнала, приемник опорного и измеряемого сигналов, рефлектометр, устройство обработки и управления. На передней панели анализатора расположены: цветной жидкокристаллический индикатор, клавиши для выбора требуемых режимов работы и установки параметров. На боковой панели анализатора расположены: разъемы USB, LAN, карты памяти формата micro SD, головных телефонов и источника питания, а так же крышка аккумуляторного отсека. На верхней панели анализатора расположены: СВЧ разъемы измерительных портов и опорный вход.

Принцип действия анализаторов (в режиме анализатора электрических цепей) основан на раздельном измерении параметров проходящей, отраженной и падающей волн сигналов с применением направленных ответвителей, на многократном преобразовании частоты перестраиваемым супергетеродинным приемником и индикации входных сигналов на экране жидкокристаллического индикатора в виде графика зависимости амплитуды сигнала от частоты в прямоугольной системе координат.

Анализаторы обеспечивают управление всеми режимами работы и параметрами приборов как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностирование.

В анализаторах реализована коррекция системной нестабильности, поддерживаются модули электронной калибровки.

Анализаторы комплектуются одной из опций:

N9923A-104 - предусматривает работу анализатора только в диапазоне частот от 2 МГц до 4 ГГц;

N9923A-106 - предусматривает работу анализатора в диапазоне частот от 2 МГц до 6 ГГц.

Анализаторы могут иметь дополнительные опции:

N9923A-112 - предусматривает наличие встроенного калибратора, позволяющего проводить одно- или двухпортовую калибровку прибора в автоматическом режиме;

N9923A-122 - позволяет измерять комплексные коэффициенты S12 и S22, а так же проводить полную двухпортовую калибровку;

N9923A-302 - обеспечивает возможность работы с внешним датчиком мощности, имеющим USB интерфейс. Датчик мощности не входит в комплект поставки;

N9923A-305 - программная опция измерения параметров антенн и кабелей;

N9923A-308 - программная опция «Векторный вольтметр».

Rd ОД СБ

■ ■

BW

2

Cnl

5

Limit

s

4 Вйг.к

Efitiif

1r2

fr -»

RjefifiOOteg

Smlti

Mansura

FrHrjiDisi

Мшкм

firraaL

o. id /

Dlb

Scala.' Ampld

Cal cti J

Stort 300 00 MHz PcftlS 20!

IF BW iO.OO kHr Output Power HIGH

Moan

Setup

4

Мкг-* I Too Ik

w* о mm:

ftfifoo* sat

Stop 1.90 GHz

S*p 210.0 MS

ГкЯ--!15й

iLog.kto. 11 I

FteldFox            мнпл

WiAHUrf hwtwMAuH<NH     в Пйд

I ■■)/’•■ Ад1йп!ЪсЬпо1ч1н

I I

Swoop

Trace

Run.¹

HeM

V-

Sava.¹ Rocall

9

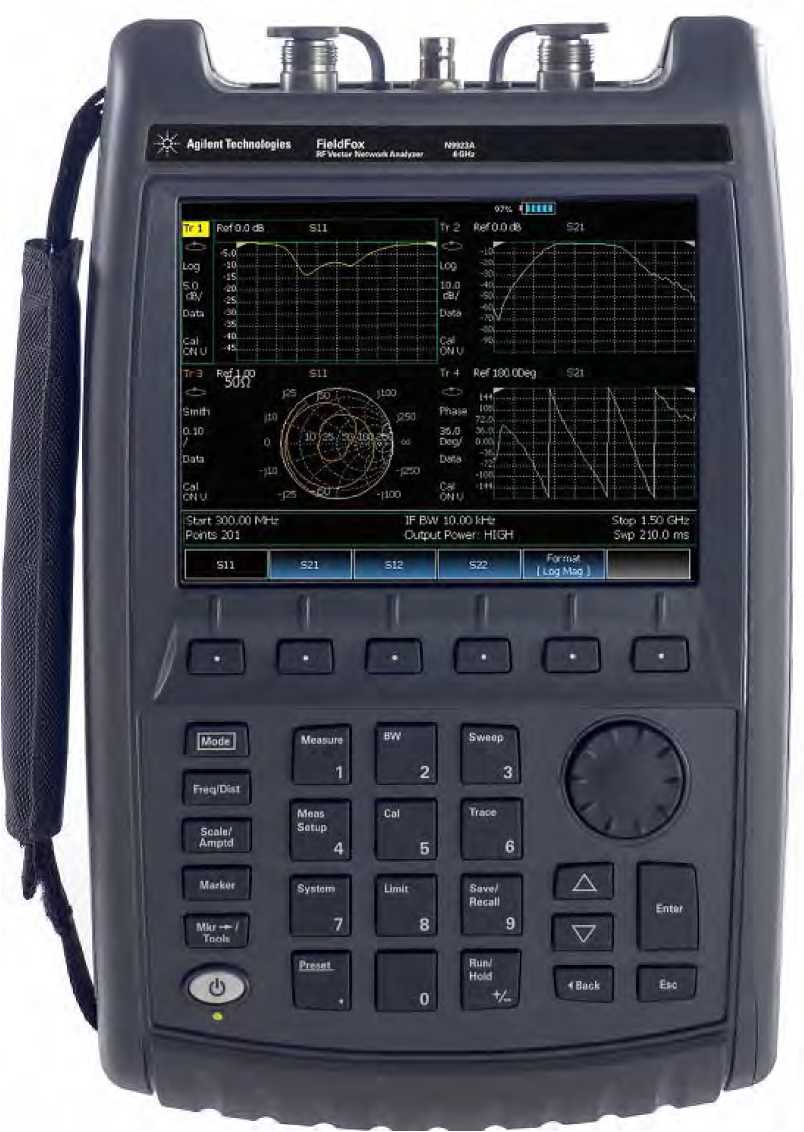

Рисунок 1 - Передняя панель

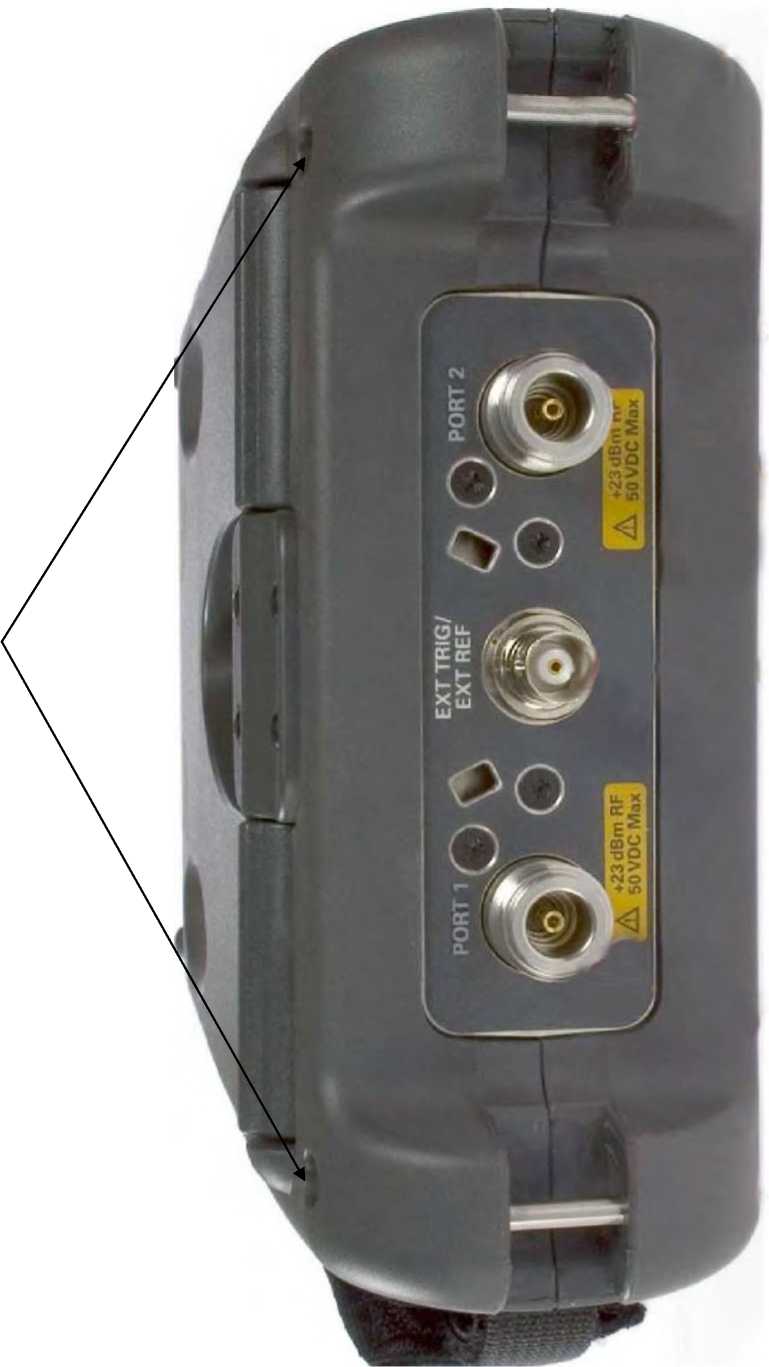

- места пломбирования от несанкционированного доступа. Рисунок 2 - Верхняя панель

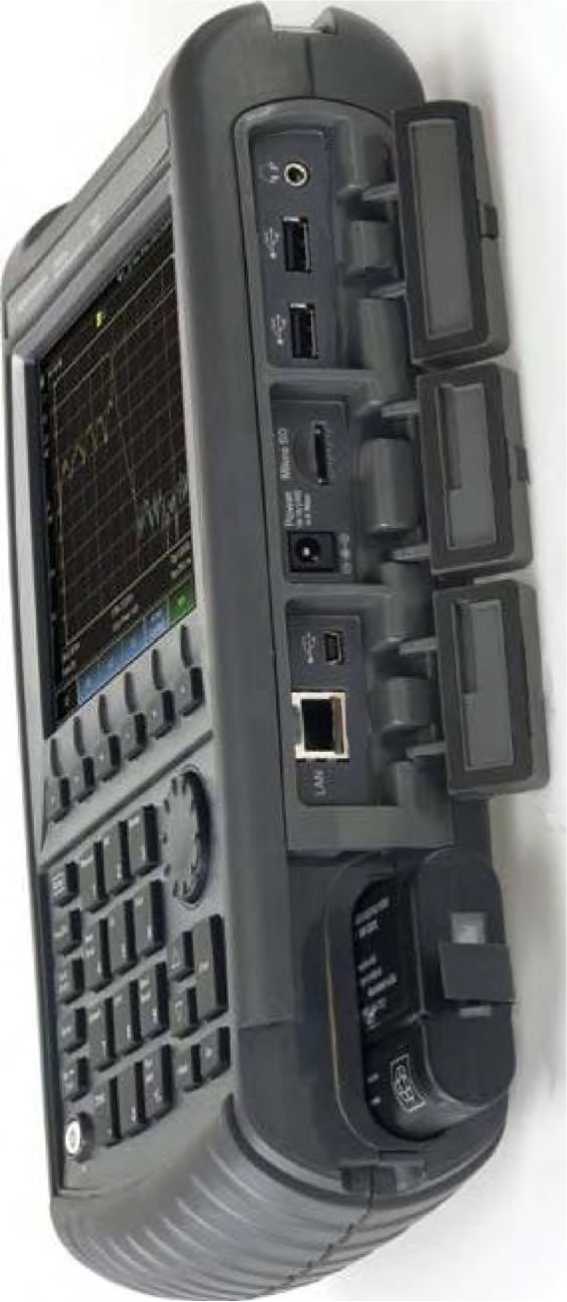

Рисунок 3 - Боковая панель

Комплект поставки включает:

• -     анализатор параметров цепей векторный N9923A с опцией 104 или 106 (опции 112, 122, 302, 305, 308 - по заказу) - 1 шт.;

• -     руководство по эксплуатации - 1 шт.;

• -     методика поверки - 1 шт.

Диапазон рабочих частот:

для опции 104........................................................................ от 2 МГц до 4 ГГц;

для опции 106.........................................................................от 2 МГц до 6 ГГц.

Пределы допускаемой относительной погрешности установки частоты выходного сигнала...................................................................................................±240'⁶.

Мощность выходного СВЧ сигнала, дБм:

• - повышенная (High)

• - пониженная (Low)................................................................................минус

Предельный уровень входного СВЧ сигнала на измерительных портах, дБм

Разрешение по шкале частот, Гц:

• - на частотах до 3,2 ГГц

• - на частотах свыше 3,2 ГГц

Направленность, дБ:

• - при полной двухпортовой калибровке комплектом типа N9910X-800

• - при быстрой калибровке (опция 112).........................................

Динамический диапазон, дБ......................................................

Номинальные значения полос пропускания фильтра ПЧ, кГц.............

Погрешности измерений комплексных значений S-параметров: при полной двухпортовой калибровке комплектом типа N9910X-800, полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при повышенной выходной мощности измерительных портов (5 дБм):

• - пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи I S21I и | S 12 I (при | S111 = I S22 I = 0) для диапазона модуля коэффициента передачи, дБ:

в диапазоне частот от 2 МГц до 4 ГГц:

• - от минус 20 до 5 дБ..........................................................................±0,09;

• - от минус 40 до минус 20 дБ..................................................................±0,19;

• - от минус 60 до минус 40 дБ

• - от минус 80 до минус 60 дБ

в диапазоне частот от 4 ГГц до 6 ГГц:

• - от минус 20 до 5 дБ...........................................................................±0,13;

• - от минус 40 до минус 20 дБ

• - от минус 60 до минус 40 дБ.................................................................±0,33;

• - от минус 80 до минус 60 дБ

- пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи

I S21 I и I S12 I (при I S111 = I S221 = 0) для диапазона модуля коэффициента передачи, °:

в диапазоне частот от 2 МГц до 4 ГГц:

• - от минус 20 до 5 дБ............................................................................±0,6;

• - от минус 40 до минус 20 дБ..................................................................±1,15;

• - от минус 60 до минус 40 дБ.........................................................................±2,0;

• - от минус 80 до минус 60 дБ................................................................±10,0;

в диапазоне частот от 4 ГГц до 6 ГГц:

• - от минус 40 до минус 20 дБ....................................................................±1,5;

• - от минус 60 до минус 40 дБ....................................................................±2,2;

• - от минус 80 до минус 60 дБ...............................................................±10,0;

- пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения I S111 и I S22 I (при S21 = S12 = 0) для диапазона модуля коэффициента отражения, дБ:

• - от минус 20 до минус 10 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ

- пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения S11 и S22 (при S21 = S12 = 0) для диапазона модуля коэффициента отражения, °:

- от минус 10 до 0 дБ при полной двухпортовой калибровке комплектом типа N9910X-800, полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при пониженой выходной мощности измерительных портов (минус 40 дБм):

- пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 и S12 (при ^S11 ^{= S}22 = 0) для диапазона модуля коэффициента передачи, дБ:

в диапазоне частот от 2 МГц до 4 ГГц

• - от 20 до 40 дБ..................................................................................±0,11;

• - от 0 до 20 дБ.....................................................................................±0,21;

• - от минус 20 до 0 дБ...............................................................................±0,36;

• - от минус 30 до минус 20 дБ.................................................................±0,7;

• - от минус 40 до минус 30 дБ..................................................................±4,0;

в диапазоне частот от 4 ГГц до 6 ГГц

• - от 20 до 40 дБ...................................................................................±0,15;

• - от 0 до 20 дБ.....................................................................................±0,25;

• - от минус 20 до 0 дБ....................................................................................±0,39;

• - от минус 30 до минус 20 дБ...............................................................±0,71;

• - от минус 40 до минус 30 дБ

• - пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи

S21 и S12 (при S11 = S22 = 0) для диапазона модуля коэффициента передачи, °:

в диапазоне частот от 2 МГц до 4 ГГц

• - от 20 до 40 дБ

• - от 0 до 20 дБ

• - от минус 20 до 0 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ................................................................±35,0;

в диапазоне частот от 4 ГГц до 6 ГГц

• - от 20 до 40 дБ

• - от 0 до 20 дБ

• - от минус 20 до 0 дБ......................................................................................±2,7;

• - от минус 30 до минус 20 дБ.................................................................±5,0;

• - от минус 40 до минус 30 дБ................................................................±35,0;

• - пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения

I S111 и | S22 I (при I ^S21 I = ^{1 S}12 ¹ = 0) для диапазона модуля коэффициента отражения, дБ:

• - от минус 10 до 0 дБ..........................................................................±0,55;

• - от минус 20 до минус 10 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ

• - пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения I S111 и | S22 I (при I S21 I = I S12 I = 0) для диапазона модуля коэффициента отражения, °:

• - от минус 10 до 0 дБ

  • - от минус 20 до минус 10 дБ....................................................................±7,2;

  • - от минус 30 до минус 20 дБ.......................................................................±20,0;

  • - от минус 40 до минус 30 дБ..............................................................±180,0;

при быстрой калибровке (опция 112), полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при повышенной выходной мощности измерительных портов   (5 дБм):

- пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 и S 12 I (при I S11 I = I S22 I = 0) для диапазона модуля коэффициента передачи, дБ:

в диапазоне частот от 2 МГц до 4 ГГц

• - от минус 20 до 5 дБ

• - от минус 40 до минус 20 дБ...................................................................±0,19;

• - от минус 60 до минус 40 дБ

• - от минус 80 до минус 60 дБ

в диапазоне частот от 4 ГГц до 6 ГГц

- от минус 20 до 5 дБ

• - от минус 40 до минус 20 дБ.................................................................±0,22;

• - от минус 60 до минус 40 дБ.................................................................±0,35;

• - от минус 80 до минус 60 дБ................................................................±1,4;

- пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи

S21 и S12 (при ^S11 ^{= S}22 = 0) для диапазона модуля коэффициента передачи, °: в диапазоне частот от 2 МГц до 4 ГГц:

• - от минус 20 до 5 дБ...........................................................................±0,69;

• - от минус 40 до минус 20 дБ....................................................................±1,3;

• - от минус 60 до минус 40 дБ.....................................................................±2,0;

• - от минус 80 до минус 60 дБ................................................................±10,0;

в диапазоне частот от 4 ГГц до 6 ГГц:

от минус 40 до минус 20 дБ....................................................................±1,6;

от минус 60 до минус 40 дБ....................................................................±2,3;

от минус 80 до минус 60 дБ...............................................................±10,0;

пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения S11 и S22 (при S21 = S12 = 0) для диапазона модуля коэффициента отражения, дБ:

в диапазоне частот от 2 МГц до 4 ГГц:

• - от минус 10 до 0 дБ

• - от минус 20 до минус 10 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ

в диапазоне частот от 4 ГГц до 6 ГГц:

• - от минус 10 до 0 дБ..........................................................................±0,71;

• - от минус 20 до минус 10 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ

• - пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения I S111 и | S22 I (при I ^S21 I = ^{1 S}12 ¹ = 0) для диапазона модуля коэффициента отражения, °:

в диапазоне частот от 2 МГц до 4 ГГц:

• - от минус 10 до 0 дБ

• - от минус 20 до минус 10 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ..............................................................±180,0;

в диапазоне частот от 4 ГГц до 6 ГГц:

- от минус 10 до 0 дБ при быстрой калибровке (опция 112), полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при пониженой выходной мощности измерительных портов (минус 40 дБм):

- пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи I S211 и | S 12 I (при I S11 I = I S22 I = 0) для диапазона модуля коэффициента передачи, дБ: в диапазоне частот от 2 МГц до 4 ГГц:

• - от 20 до 40 дБ..................................................................................±0,13;

• - от 0 до 20 дБ.....................................................................................±0,23;

• - от минус 20 до 0 дБ...............................................................................±0,38;

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ

в диапазоне частот от 4 ГГц до 6 ГГц:

• - от 20 до 40 дБ...................................................................................±0,17;

• - от 0 до 20 дБ.....................................................................................±0,29;

• - от минус 20 до 0 дБ

• - от минус 30 до минус 20 дБ................................................................±0,72;

• - от минус 40 до минус 30 дБ

• - пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи

S21 и S12 (при S11 = S22 = 0) для диапазона модуля коэффициента передачи, °:

в диапазоне частот от 2 МГц до 4 ГГц:

• - от 20 до 40 дБ

• - от 0 до 20 дБ

• - от минус 20 до 0 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ................................................................±35,0;

в диапазоне частот от 4 ГГц до 6 ГГц:

• - от 20 до 40 дБ

• - от 0 до 20 дБ

• - от минус 20 до 0 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ................................................................±35,0;

• - пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения

S11 и S22 (при S21 = S12 = 0) для диапазона модуля коэффициента отражения, дБ: в диапазоне частот от 2 МГц до 4 ГГц:

• - от минус 10 до 0 дБ..........................................................................±0,65;

• - от минус 20 до минус 10 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ

в диапазоне частот от 4 ГГц до 6 ГГц:

- от минус 10 до 0 дБ

• - от минус 20 до минус 10 дБ

• - от минус 30 до минус 20 дБ

• - от минус 40 до минус 30 дБ

• - пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения I S111 и | S22 I (при I S2I I = I S12 I = 0) для диапазона модуля коэффициента отражения, °: в диапазоне частот от 2 МГц до 4 ГГц:

• - от минус 10 до 0 дБ

• - от минус 20 до минус 10 дБ...................................................................±10,0;

• - от минус 30 до минус 20 дБ....................................................................±28,0;

• - от минус 40 до минус 30 дБ..............................................................±180,0;

в диапазоне частот от 4 ГГц до 6 ГГц:

• - от минус 10 до 0 дБ...............................................................

• - от минус 20 до минус 10 дБ......................................................

• - от минус 30 до минус 20 дБ.....................................................

• - от минус 40 до минус 30 дБ...................................................

Количество измерительных разъемов.........................................

Тип соединителя..................................................................

Параметры питания от сети переменного тока:

• - напряжение, В.....................................................................

• - частота, Гц.........................................................................

Потребляемая мощность от сети переменного тока, В •А, не более

Батарея:

- тип..........................................................................................................Li-ion

• - напряжение, В

• - емкость, А/ч

Потребляемая мощность от батареи, Вт, не более

Рабочие условия эксплуатации (по данным изготовителя):

• - температура окружающего воздуха, °С.............................................от минус 10 до 55.

Масса, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более....................292 x 188 x 72.
