Наименование

Количество

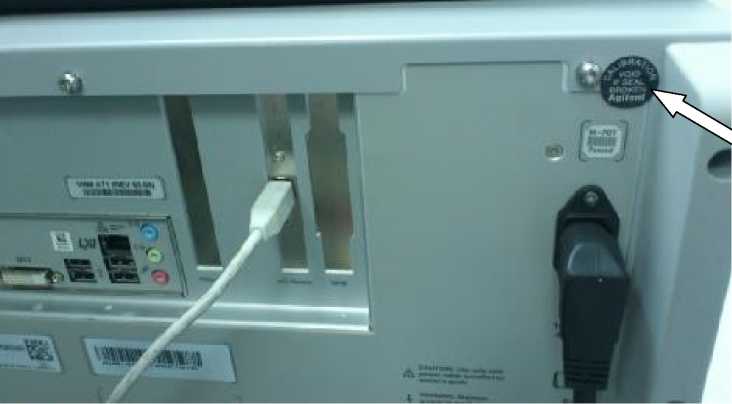

Осциллограф DSA-90254A или осциллограф DSA-90404A, или осциллограф DSA-90604A, или осциллограф DSA-90804A, или осциллограф DSA-91204A, или осциллограф DSA-91304A, или осциллограф DSO-90254A, или осциллограф DSO-90404A, или осциллограф DSO-90604A, или осциллограф DSO-90804A, или осциллограф DSO-91204A, или осциллограф DSO-91304A

1 шт. (модификации по заказу)

Компакт-диск (с PDF файлом руководства по эксплуатации).

1 шт.

Методика поверки. 651-13-45 МП.

1 экз.

Наименование опций и аксессуаров

Описание опций и аксессуаров

1130A

Система активных пробников

1131A

Система активных пробников

1132A

Система активных пробников

1134A

Система активных пробников

1168A

Система активных пробников

1169A

Система активных пробников

N2750A

Активный пробник

N2751A

Активный пробник

N2752A

Активный пробник

N2795A

Несимметричный активный пробник

N2796A

Несимметричный активный пробник

1156A

Несимметричный активный пробник

1157A

Несимметричный активный пробник

1158A

Несимметричный активный пробник

N2790A

Дифференциальный активный пробник основного назначения

N2791A

Дифференциальный активный пробник основного назначения

N2792A

Дифференциальный активный пробник основного назначения

N2793A

Дифференциальный активный пробник основного назначения

N2891A

Дифференциальный активный пробник основного назначения

1141A

Дифференциальный активный пробник основного назначения

1153A

Дифференциальный активный пробник основного назначения

1146A

Токовый пробник

1147A

Токовый пробник

N2780B

Токовый пробник

N2781B

Токовый пробник

N2782B

Токовый пробник

N2783B

Токовый пробник

N2893A

Токовый пробник

N2820A

высокочувствительный токовый пробник

N2821A

высокочувствительный токовый пробник

Наименование опций и аксессуаров

Описание опций и аксессуаров

N2870A

Пассивный пробник основного назначения

N2871A

Пассивный пробник основного назначения

N2872A

Пассивный пробник основного назначения

N2873A

Пассивный пробник основного назначения

N2874A

Пассивный пробник основного назначения

N2875A

Пассивный пробник основного назначения

N2876A

Пассивный пробник основного назначения

10073D

Пассивный пробник основного назначения

10070D

Пассивный пробник основного назначения

1165A

Пассивный пробник основного назначения

10076B

Высоковольтный пассивный пробник

N2771B

Высоковольтный пассивный пробник

N5471A

Увеличение полосы пропускания с 12 до 13 ГГц

N5471B

Увеличение полосы пропускания с 8 до 12 ГГц

N5471C

Увеличение полосы пропускания с 6 до 8 ГГц

N5471D

Увеличение полосы пропускания с 4 до 6 ГГц

N5471E

Увеличение полосы пропускания с 2,5 до 4 ГГц

N5472A

Увеличение памяти с 10 Мвыб на канал до 20 Мвыб на канал

N5472B

Увеличение памяти с 20 Мвыб на канал до 50 Мвыб на канал

N5472C

Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал

N5472D

Увеличение памяти с 100 Мвыб на канал до 200 Мвыб на канал

N5472E

Увеличение памяти с 200 Мвыб на канал до 500 Мвыб на канал

N5472F

Увеличение памяти с 500 Мвыб на канал до 1 Гвыб на канал

DSO90000A-820

DVD RW

DSO90000A-805

GPIB интерфейс

N5474C

Съемный твердотельный диск

Наименование характеристики

Значение характеристики

DSA-90254A

DSO-

90254A

DSA-90404A

DSO-

90404A

DSA-90604A

DSO-

90604A

DSA-90804A

DSO-

90804A

DSA-91204A

DSO-

91204A

DSA-91304A

DSO-

91304A

Количество входных каналов

4

Полоса пропускания (по уровню -3 дБ),

4 канала, ГГц

2,5

4

6

8

12¹

13¹

Время нарастания /спада (тф), пс (от 10 до 90 %)

140

105

70

54

35

32

Входное сопротивление каналов, Ом

50 ± 1,5

Наименование характеристики

Значение характеристики

DSA-

90254A

DSO-

90254A

DSA-

90404A

DSO-

90404A

DSA-

90604A

DSO-

90604A

DSA-

90804A

DSO-

90804A

DSA-

91204A

DSO-

91204A

DSA-

91304A

DSO-

91304A

Развязка между каналами, дБ, (между 2-мя каналами с равны^{ми К}откл⁾ от 0 до 3 ГГц от 3 до 8 ГГц от 8 ГГц до макс.

Частоты

50

50

40

50

40

60

40

60

40

35

60

40

35

¹ - полоса пропускания для моделей DSO-91204A и DSO-91304A при коэффициенте отклонения 5 мВ/дел равна 11,8 ГГц

Система вертикального отклонения

Динамический диапазон, делений

± 4

Диапазон коэффициентов отклонения К_откл

от 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5

Разрешающая способность по вертикали (i_E)

0,016 • К_откл • [дел] без усреднения 0,00096^ К_откл • [дел] с усреднением

Пределы допускаемой погрешности коэффициента отклоне^{ния (А}Коткл⁾

± 0,2 • Коткл • [дел]      при Коткл до 5 мВ/дел;

± 0,16 • К_откл • [дел]    при К_откл свыше 5 мВ/дел

Диапазон напряжения смещения исмещ, В

± 0,4 при Коткл до 40 мВ/дел

± 0,9 при Коткл от 39 до 75 мВ/дел

± 1,6 при Коткл от 75 до 130 мВ/дел

± 3,0 при Коткл от 130 до 240 мВ/дел ± 4,0 при К_откл свыше 240 мВ/дел

Пределы допускаемой погрешности установки напряжения смещения ^(Аисмещ⁾

При напряжении входного сигнала ниже 3,5 В: ± ^0,02 • ^исмещ ^{+ 0,08} • ^Коткл • ^[дел]

При напряжении входного сигнала выше 3,5 В: ± 0,02 • исмещ + 0,08 • Коткл • [дел] + 1 мВ

Пределы допускаемой погрешности измерений напряжения с помощью курсоров

± (А_Коткл + i_B) при измерении двумя курсорами

± (А_Коткл + V2 + Аи_смещ) при измерении одним курсором

Наименование

Значение характеристики

характеристики

DSA-

DSA-

DSA-

DSA-

DSA-

DSA-

90254A

90404A

90604A

90804A

91204A

91304A

DSO-

DSO-

DSO-

DSO-

DSO-

DSO-

90254A

90404A

90604A

90804A

91204A

91304A

Максимальное

значение входного напряжения, В

± 5

Максимальное среднеквадратическое значение

(СКЗ) собственных шумов (N) осциллографа,

мВ, при Коткл:

5 мВ/дел

0,153

0,199

0,259

0,322

0,435

0,467

10 мВ/дел

0,183

0,232

0,295

0,358

0,358

0,536

20 мВ/дел

0,275

0,342

0,424

0,498

0,498

0,758

50 мВ/дел

0,645

0,799

0,985

1,15

1,15

1,73

100 мВ/дел

1,27

1,56

1,92

2,22

2,22

3,37

200 мВ/дел

2,47

3,30

3,71

4,28

4,28

6,58

500 мВ/дел

6,48

8,00

9,91

11,5

11,5

17,4

1 В/дел

12,5

15,6

19,2

22,3

22,3

34,1

Максимальное

пробник

пробник

пробник

пробник

пробник

пробник

СКЗ N, мВ, (осциллограф с пробником) при Коткл:

1131А

1132А

1134А

1168А

1169А

1169А

20 мВ/дел

3,2

3,5

4,0

2,2

2,5

2,7

50 мВ/дел

3,3

3,6

4,0

2,3

2,8

3,1

100 мВ/дел

3,4

3,8

4,3

2,9

3,5

4,2

200 мВ/дел

4,0

4,6

5,3

4,7

5,9

7,5

500 мВ/дел

7,1

8,6

10,0

12,0

15,0

19,0

1 В/дел

13,0

16,0

19,0

23,0

28,0

37,0

Наименование характеристики

Значение характеристики

DSA-

90254A

DSO-

90254A

DSA-90404A DSO-90404A

DSA-90604A DSO-90604A

DSA-

90804A

DSO-

90804A

DSA-91204A DSO-91204A

DSA-91304A DSO-91304A

Пределы допускаемой погрешности измерений джиттера при измерении интервалов времени, с

± [(N/тф)² + 0,340"²⁴] ^1/2

Погрешность измерений джиттера при измерении периода, с (СКЗ)

± [(1,4- N/тф)² + 0,640"²⁴] ^/2

Погрешность измерения джиттера при измерении цикл-цикл, с (СКЗ)

± [(2,4- N/тф)² + 1,7-lQ’²⁴] ^/2

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Чувствительность

низкая

высокая

внешний запуск

2,0 деления от 0 до 5 ГГц

0,3 деления от 0 до 4 ГГц

1,0 деление от 4 до 7,5 ГГц

2,0 деления от 0 до 5 ГГц

0,3 деления от 0 до 3 ГГц

1,0 деление от 3 до 5 ГГц

200 мВ (на 50 Ом) от 0 до 100 МГц 500 мВ (на 50 Ом) от 0,1 до 1 ГГц

Диапазон уровней входного сигнала внутренней синхронизации

± 4 деления или ± 4 В в зависимости от того, что меньше; ± 5 В, при значении входного сигнала ± 5 В

Источники запуска

Любой канал, сеть, вход внешнего запуска

Условия эксплуатации и массогабаритные характеристики

Габаритные размеры: (ширина х высота х глубина) (без креплений), мм, не более

283 х 432 х 506

Масса, кг, не более

20 (при транспортировке 27,4)

Напряжение питания при частоте 50/60 Гц, В

от 100 до 240

Потребляемая мощность, В • А, не более

800

Условия эксплуатации и массогабаритные характеристики

Нормальные условия эксплуатации

температура окружающего воз

духа, °С

относительная влажность воздуха, %

атмосферное давление, кПа

23 ± 5

от 30 до 80

от 84 до 106

Рабочие условия эксплуатации температура окружающего воздуха, °С

от 5 до 40

относительная влажность воздуха, %

до 90

Условия при хране-нии/транспортировании температура окружающего воздуха, °С

от минус 40 до 65

относительная влажность воздуха, %

до 90
