Номер по Госреестру СИ: 53779-13
53779-13 Уровнемеры
(5300)
Назначение средства измерений:
Уровнемеры 5300 предназначены для контактного измерения уровня сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, а также раздела сред двух жидкостей.
Внешний вид.
Уровнемеры
Рисунок № 1
Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Внешний вид.
Уровнемеры
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 13.06.2018
Номер записи -
ID в реестре СИ - 366158
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
3301HA2S1B4AM0078SBNAM1QGR7047, 3301HA2S1B1AM0218RANAM1QGR7063, 3301HA2S1B1AM0178RANAM1QGR7063, 3301HA1S1V4SM0330RANAM1QGR7063, 3301HA1S1V2AM0319IINAM1QGR7063, 3301HA1S1E5AM0350RAE1M1QG, 3301HA1S1E4AM0065RANAM1QGR7047, 3301HA1S1E3AM0315RANAM1QGR7063, 3301HA1P1N4AM0065RANAM1QGR7047, 5302HA2S1V4AM00175RAIMM1QGP4R3013 , 5302HA2N0N0NN00000NAIMM1Q4QG, 5302HA1S1E4AM00250NIIMM1QGP2 , 5301HAES1E3AM00156JAIMM1QG , 5301HA2S1E4BM00140KAIMM1QGT1* R3013 , 5301HA2S1B4AM00190SAIMM1QGN2P4 , 5301HA2P1N4BM00450RANAQGP4 , 5301HA2P1N4AM00100RAIMQGP3 , 5301HA1S1V3AM00088AAEMM1QGWR5 , 5301HA1S1E5AM00340RAEMC8QG ,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6425
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 698
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 3563 дн.
Приказы РСТ, где упоминается данный тип СИ
№1354 от 2020.08.07 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Уровнемеры 5300
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№1029 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№839 от 2018.05.03 О переоформлении и продлении срока действия свидетельств об утверждении типа средства измерений № 51061, № 51062 и № 51063 "Уровнемеры 5300"
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№1685 от 2021.08.06 О внесении изменений в сведения об утвержденном типе средств измерений Система измерительно-управляющая установки №18 ООО «ЛУКОЙЛ-Волгограднефтепереработка»
№405 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№3406 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стратегический и инновационный менеджмент" (ТК 100)
№242 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
№219 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Уровнемеры (5300)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
52031-12 Уровнемеры радиоволновые (РДУ3) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
52339-12 Уровнемеры тросиковые радиоволновые (УТР1) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
56503-14 Уровнемеры поплавковые (ДУУ10) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
66820-17 Системы измерительные (Альбатрос ТанкРезерв) АО «Альбатрос» (РОССИЯ г.Москва) |
Все средства измерений АО «Альбатрос»
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
25548-08 07.05.2023 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
76247-19 20.09.2024 |
Термопреобразователи сопротивления многоточечные, NLI, WLS Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы измерительные (Альбатрос ТанкРезерв)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "СНЭМА-СЕРВИС" (1479) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПО "ЦМА" (RA.RU.310497) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО «Транснефть-Западная Сибирь (RA.RU.311627) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ЗАО "ЭнергоСтрой" (RA.RU.311997) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Череповецкий ЦСМ» (49) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Омский ЦСМ» (RA.RU.311220) | РСТ | 47 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Кемеровский ЦСМ» (72) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 31 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1418 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 121 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Сургутский ЗСК (РОСС RU.0001.310321) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ЗАО "НПО "ЦМА" (RA.RU.310497) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Инфраструктура ТК", г.Москва (РОСС RU.0001.310037) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ЗАО "КНЭМА" (RA.RU.310531) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Корпорация ИМС" (RA.RU.310495) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Пермское ТПУ ООО "Инфраструктура ТК" (РОСС RU.0001.310340) | 45 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИР" (74) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Сибирская Интернет Компания" (RA.RU.311959) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО «Промышленная группа «Метран» (RA.RU.311702) | 423 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 66 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГАЗПРОМ ДОБЫЧА НАДЫМ" (РОСС RU.0001.310423) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 109 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 138 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (РОСС RU.0001.310325) | 54 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НМОП" (RA.RU.311359) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 39 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ГАЗПРОМ ДОБЫЧА УРЕНГОЙ" (RA.RU.310476) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 277 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Феррата" (1329) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 95 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 146 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "СТАРСТРОЙ" (RA.RU.310466) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 600 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2067 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 244 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АОО "ПРОМЫШЛЕННАЯ ГРУППА "МЕТРАН" (RA.RU.311702) | 93 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО"КИНЕФ" (0133) | 50 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Центр Метрологии и Расходометрии" (RA.RU.311601) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерительные (Альбатрос ТанкРезерв)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
6484 | 5219 |
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 5219 |
ФБУ Красноярский ЦСМ Красноярский край |
3321 | 5219 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
7375 | 5219 |
ФБУ Пермский ЦСМ Пермский край |
2062 | 5219 |
Программное обеспечение
Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО встроенное в микросхему, неизменяемое и несчитываемое.
На настроечные данные имеется возможность установки пароля в меню уровнемера 5300. Уровень защиты программного обеспечения уровнемеров 5300 от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Внутреннее ПО |
Т2_2Х_Х |
2.Х.Х |
0xF9E4 |
CCITT-CRC-16 |
Знак утверждения типа
Знак утверждения типананосят на корпус уровнемера 5300 методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации уровнемеров 5300.
Поверка
осуществляется по документу: ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
-
- установка для поверки уровнемеров, ПГ ±1 мм;
-
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам 5300
Техническая документация «Emerson Process Management/Rosemount Inc.» (США, Швеция).
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Изготовитель
. «Rosemount Tank Radar AB», Швеция
Gamlestadsvagen 18B, P.O. Box 13045, SE-402 51 Goteborg, Sweden
Tel: +46 31 337 00 00
www.rosemount-tankradar.com
Заявитель
ЗАО «Промышленная группа «Метран»Адрес: 454138, г. Челябинск, Комсомольский пр., 29 тел.: +7 (351) 799 51 51, факс: +7 (351) 247 16 67 www.metran.ru, info.Metran@Emerson.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 Москва, Нахимовский пр., 31
Электронная почта: info@rostest.ru
Принцип работы уровнемеров 5300 основан на измерении длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу, и отраженными от поверхности измеряемой среды.
Уровнемеры 5300 состоят и следующих функциональных блоков:
-
- приёмо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;
-
- измерительного преобразователя, выполняющего измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы);
-
- встроенного индикатора (при наличии), отображающего измеренные величины.
Измеренные данные передаются в систему верхнего уровня по интерфейсам (4-20) мА с коммуникацией по протоколам HART, FOUNDATION fieldbus.
С помощью преобразователя HART Rosemount 333 Tri-loop можно получить дополнительно 3 токовых выхода. Также имеется возможность установки на корпус уровнемера модуля беспроводной связи Rosemount 775 для передачи данных по протоколу Wireless HART.
Уровнемеры 5300 имеют следующие исполнения:
-
- 5301 - применяется для измерения уровня или уровня раздела сред жидкостей при условии полного погружения волновода в жидкость;
-
- 5302 - применяется для измерения уровня и раздела сред жидкостей;
-
- 5303 - применяется для измерения уровня твердых сыпучих гранулированных и
а) б)
д)
г)

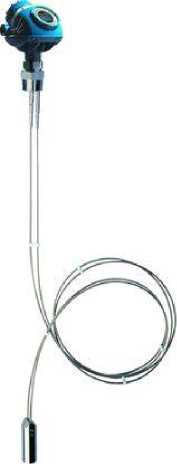

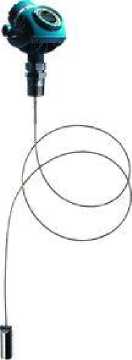

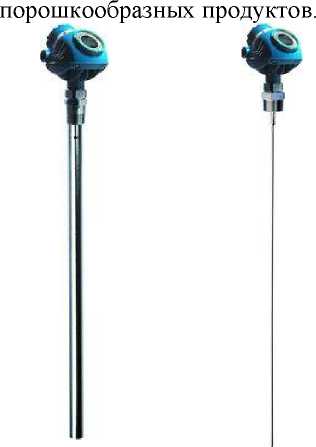

Рисунок 1 - Уровнемеры 5300 с различными типами волноводов (зондов):
а) коаксиальный, б) жесткий одностержневой, в), жесткий двухстержневой, г) гибкий однопроводный, д) гибкий двухпроводный.
Лист № 2 Всего листов 3
Таблица 2 -
Наименование параметра |
Значение |
Диапазон измерений расстояния до поверхности среды (уровня), м |
от 0,1 до 501) |
Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня) в диапазоне от 0,1 до 10 м, мм |
±3 |
Пределы допускаемой основной относительной погрешности измерений расстояния (уровня) в диапазоне от 10 до 50 м, % |
±0,03 |
Пределы допускаемой дополнительной погрешности измерений расстояния (уровня), вызванной изменением температуры окружающей среды от 25 °С |
±0,2 мм/°С или ±30 %0/°C2) |
Температура измеряемой среды, °С |
от - 196 до + 400 |
Давление измеряемой среды, МПа |
от - 0,1 до + 34,5 |
Излучаемая мощность, мВт, не более |
45 |
Напряжение питания постоянного тока, В |
от 9,0 до 42,4 |
Потребляемая мощность, мВт, не более |
50 |
Г абаритные размеры (без учёта фланца), мм, не более |
397,5x133x180 |
Масса (без учёта фланца и волновода), кг, не более |
5 |
Средняя наработка на отказ, ч, не менее |
100000 |
Условия эксплуатации:
|
от - 50 до + 80 от - 20 до + 70 до 100 |
Примечания
|
Ссылки на другие типы СИ
- 46621-11 Система непрерывного монито...
- 21065-01 Солемеры кондуктометрически...
- 73265-18 Штангентрубомеры
- 5176-75 Комплексы аппаратуры
- 25224-03 Приборы вторичные прецизионные
- 17896-05 Датчики давления
- 79790-20 Система автоматизированная ...
- 18312-03 Счетчики холодной и горячей...
- 53405-13 Измерители разности фаз и о...
- 56294-14 Машины для испытания констр...
