Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 25547-12
25547-12 Уровнемеры
(3300)
Назначение средства измерений:
Уровнемеры 3300 предназначены для контактного измерения уровня сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, а также раздела сред двух жидкостей.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
3300
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 08.05.2018
Срок свидетельства - 08.06.2027
Номер записи - 108822
ID в реестре СИ - 331222
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
№1283 от 2017.06.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№1029 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№50 от 2018.01.16 О продлении срока действия свидетельств об утверждении типа средств измерений
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№385 от 2022.02.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
51888-12 Измерители электрического сопротивления Микромилликилоомметр (МИКО-2.3) Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
|
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
52298-12 Фурье-спектрометры инфракрасные (ФСМ) ООО "Инфраспек" (РОССИЯ г.С.-Петербург) |
|
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
56460-14 Частотомеры универсальные (Ч3-92) АО "НПФ "Техноякс" (РОССИЯ г.Москва) |
|
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
66805-17 Ваттметры поглощаемой мощности (М3-99) ООО "ПРОФКИП" (РОССИЯ Московская область, г. Мытищи) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2024 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3371 | 6327 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7600 | 6327 |
|
ФБУ НИЦ ПМ-Ростест Москва |
10600 | 6327 |
|
ФБУ Иркутский ЦСМ Иркутская область |
6426 | 6327 |
|
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 6327 |
Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО, встроенное в микросхему, не изменяемое и не считываемое.
Уровень защиты программного обеспечения уровнемеров 3300 от непреднамеренных и преднамеренных изменений "С " по МИ 3286-2010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносят на корпус уровнемера 3300 методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Поверка
осуществляется по документу ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам 3300
Техническая документация «Emerson Process Management/Rosemount Inc.», США.
ГОСТ 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Принцип работы уровнемеров 3300 основан на измерении длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу, и отраженными от поверхности измеряемой среды.
Уровнемеры 3300 состоят из следующих функциональных блоков:
- приемо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;
- измерительного преобразователя, выполняющего измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы);
- встроенного индикатора (при наличии), отображающего измеренные величины. Измеренные данные передаются в систему верхнего уровня по интерфейсам (4-20)
мА с коммуникацией по протоколу HART, по протоколам Modbus, FOUNDATION fieldbus.
С помощью преобразователя HART Rosemount 333 Tri-loop можно получить дополнительно 3 токовых выхода. Также имеется возможность установки на корпус уровнемера модуля беспроводной связи Rosemount 775 для передачи данных по протоколу Wireless HART.
Уровнемеры 3300 имеют следующие исполнения:
- 3301 - применяется для измерения уровня или уровня раздела сред жидкостей при условии полного погружения волновода в жидкость;
- 3302 - применяется для измерения уровня и раздела сред жидкостей.
а) б) в) г) д)

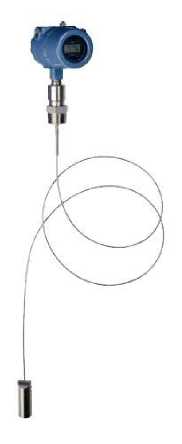

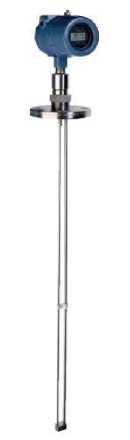

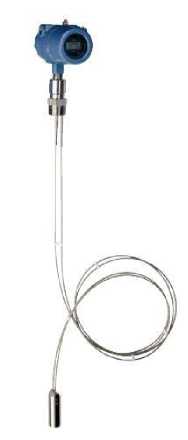

Рисунок 1- Уровнемеры 3300 с различными типами волноводов: а) коаксиальный, б) жесткий двухстержневой, в) гибкий двухпроводный с грузом, г) жесткий одностержневой, д) гибкий однопроводный с грузом.
Таблица 2 - .
|
Наименование |
Количество |
|
Уровнемер 3300 |
1 |
|
Руководство по эксплуатации |
1 |
|
Комплект ЗИП |
По заказу |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации уровнемеров 3300.
Таблица 1-
|
Наименование параметра |
Значение |
|
Диапазон измерений расстояния до поверхности среды (уровня), м |
от 0,1 до 23,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений расстояний (уровня) в диапазоне от 0,1 до 5,0 м, мм |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений расстояний (уровня) в диапазоне от 5,0 до 23,5 м, % |
±0,1 (для стержневых и коаксиальных волноводов) ±0,15 (для гибких волноводов) |
|
Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня), вызванной изменением температуры окружающей среды от 25 °С до температуры в диапазоне от минус 40 °С до +85 °С, на каждый 1 °С, % |
±0,01 |
|
Температура измеряемой среды, °С |
от - 60 до +400 |
|
Давление измеряемой среды, МПа |
от - 0,1 до +34,5 |
|
Излучаемая мощность, мВт, не более |
2 |
|
Напряжение питания постоянного тока, В |
от 11 до 42 |
|
Потребляемая мощность, Вт, не более |
0,92 |
|
Г абаритные размеры (без учёта фланца), мм, не более |
23744x173x140 |
|
Масса (без учёта фланца и волновода), кг, не более |
2,5 |
|
Условия эксплуатации:
|
от - 40 до +85 от - 20 до +85 до 100 от 84,0 до 106,7 |
