Номер по Госреестру СИ: 58183-14
58183-14 Термопреобразователи сопротивления многоточечные
(NLI)
Назначение средства измерений:
Термопреобразователи сопротивления многоточечные NLI предназначены для измерений температуры жидких сред по высоте заполнения в резервуарах технологических и товарных парков.
Внешний вид.
Термопреобразователи сопротивления многоточечные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 20.08.2019
Номер записи - 148767
ID в реестре СИ - 371167
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Термопреобразователь сопротивления многоточечный NLI, Термопреобразователь сопротивления многоточечный, Нет модификации, нет данных, мод. NLI, мод. "NLI", иcполенеие NLI/WLS, TS0SS06, NLI/WLS, NLI исп. NLI/WLS, NLI, "NLI",
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 1037
Выдано извещений - 30
Кол-во периодических поверок - 808
Кол-во средств измерений - 350
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№578 от 2022.03.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№3439 от 2019.12.27 о продлении срока действия свидетельств об утверждении типа средств измерений
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20
№405 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№671 от 2022.03.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№690 от 2022.03.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1286 от 2014.08.20 Об утверждении типов средств измерений
№1912 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Термопреобразователи сопротивления многоточечные (NLI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Tank Radar AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2024 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Термопреобразователи сопротивления многоточечные (NLI)
Стоимость поверки Термопреобразователи сопротивления многоточечные (NLI)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3850 | 3745 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
4458 | 3745 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
4458 | 3745 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
4458 | 3745 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
4458 | 3745 |
Знак утверждения типа
Знак утверждения типананосят на корпус термопреобразователей сопротивления многоточечных NLI методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют. ПоверкаПоверка осуществляется по документу: ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
При поверке применяются следующие средства измерений:
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
Лист № 3 Всего листов 3 - измеритель температуры многоканальный прецизионный МИТ 8.03;
- термометр ПТСВ-1-2, диапазон измерений от минус 50 до плюс 300 °С , 2 разряд.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления многоточечным NLI
-
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
2. ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
-
3. Международный стандарт МЭК 60751 (2008) «Промышленные чувствительные элементы термопреобразователей сопротивления из платины (Industrial platinum resistance thermometers and platinum sensors)».
-
4. Техническая документация «Rosemount Tank Radar AB», Швеция.
Изготовитель
«Rosemount Tank Radar AB», ШвецияGamlestadsvagen 18B
P.O. Box 13045, SE-402 51 Goteborg, Sweden Tel: +46 31 337 00 00
www.rosemount-tankradar.com
Заявитель
ЗАО «Сааб Радар Мастер», РФ Адрес: 119180 г. Москва, ул. Большая Якиманка, д. 6 Тел: +7 (495) 663 33 91, Факс: +7 (495) 663 33 89Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр., 31
тел.: +7 (495) 544 00 00, web: http://www.rostest.ru/, email: info@rostest.ru
Принцип действия термопреобразователей сопротивления многоточечных NLI основан на зависимости сопротивления чувствительных элементов (ЧЭ) от температуры.
Термопреобразователи сопротивления многоточечные NLI состоят из ЧЭ, соединенных линиями связи и питания с вторичным преобразователем. В качестве ЧЭ применяются термопреобразователи сопротивления, расположенные с заданным шагом по длине кабель -троса в оболочке с антистатическими свойствами. Каждый ЧЭ имеет маркированные выводы. Для обеспечения натяжения кабель - троса в его нижней части крепится груз или с помощью якоря крепится ко дну резервуара.
Термопреобразователи сопротивления многоточечные NLI могут содержать до 14 термоэлементов градуировки Pt100. Также существует исполнение термопреобразователей сопротивления многоточечных NLI/WLS, которое позволяет подключить датчик уровня подтоварной воды WLS. При этом первый (нижний) термоэлемент будет находиться в датчике WLS. Датчик WLS подключается снизу к термопреобразователям сопротивления многоточечным NLI и имеет токовый выход (4...20) мА с наложенным HART протоколом. Принцип действия датчика WLS основан на преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню жидкости с малым значением диэлектрической проницаемости (нефтепродукты). Точность датчика WLS не нормируется.
Пломбировка термопреобразователей сопротивления многоточечных NLI не предусмотрена.

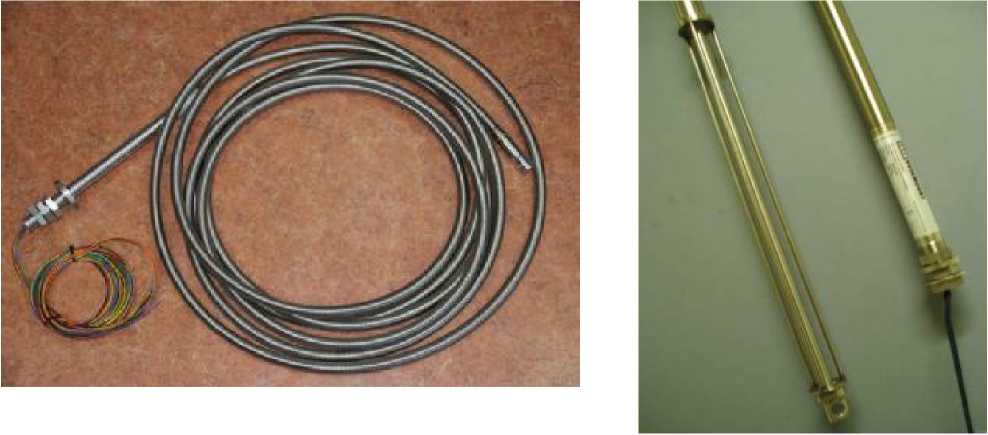

а) NLI б) NLI/WLS
Рисунок 1 - Общий вид термопреобразователей сопротивления многоточечных NLI.
Таблица 1-
|
Наименование параметра |
Значение |
|
Диапазон измерений ТС, °С |
от минус 50 до плюс 250 |
|
Номинальная статическая характеристика (НСХ) |
Pt100 |
|
Номинальное сопротивление ТС, Ом |
100 |
|
Класс допуска |
1/6 В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °С |
±(0,05 + 0,001|t|) |
|
Пределы допускаемой абсолютной погрешности измерений температуры при периодической поверке на месте эксплуатации, °С |
±0,5 |
|
Максимальное количество ЧЭ в кабель - тросе, шт. |
14 |
|
Схема соединения внутренних проводов ТС с ЧЭ |
3-х проводная |
|
Рабочее избыточное давление, МПа |
0,05 |
|
Габаритные размеры, мм, не более:
|
от 500 до 25000 25,4 |
|
Масса, кг |
от 3 до 25 |
|
Условия эксплуатации:
|
до 95 от 84,0 до 106,7 от минус 40 до плюс 70 |
