Номер по Госреестру СИ: 68312-17
68312-17 Уровнемеры
(5900)
Назначение средства измерений:
Уровнемеры 5900 предназначены измерений уровня жидких продуктов: агрессивных химических жидкостей, нефти, нефтепродуктов, сжиженных газов, масел, спиртов, воды и продуктов на водной или спиртовой основе.
Внешний вид.
Уровнемеры
Рисунок № 1
Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Внешний вид.
Уровнемеры
Рисунок № 4
Внешний вид.
Уровнемеры
Рисунок № 5
Внешний вид.
Уровнемеры
Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 10.08.2027
Номер записи -
ID в реестре СИ - 382360
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Уровнемер 5900, модель 5900С, Уровнемер 5900 модели 5900SP01FIMS1A1ZZZZZZZZZQ4, Нет модификации, модель 5900SP01FIMK1A11A8SHH8A0Q4STWR5, Rosemount 5900с, Rosemount 5900S, 5900С, 5900SP01FIMS1A11PFSPFWE0Q4, 5900S-P01FIMS1A2, 5900S-P01FI1S1A1, 5900S, 5900, мод. 5900С, 5900,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 267
Выдано извещений - 0
Кол-во периодических поверок - 138
Кол-во средств измерений - 196
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№517 от 2019.03.14 О переоформлении свидетельства об утверждении типа средства измерений № 68312 "Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2" и внесении изменений в описание типа
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№1714 от 2017.08.10 Об утверждении типов средств измерений
№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20
№756 от 2022.03.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
№1912 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Уровнемеры (5900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Tank Radar AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2024 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Уровнемеры (5900)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "КНПЗ" (RA.RU.310599) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 56 | 54 | 2 | 0 | 45 | 45 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 17 | 0 | 17 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 91 | 72 | 19 | 0 | 91 | 72 | 19 | |||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО"КИНЕФ" (RA.RU.311857) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 |
Стоимость поверки Уровнемеры (5900)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
4601 | 9033 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
12000 | 9033 |
|
ФБУ Тюменский ЦСМ Тюменская область |
10499 | 9033 |
Программное обеспечение
Программное обеспечение (ПО) уровнемеров 5900 реализует функции расчета уровня (расстояния) до поверхности среды и обеспечивает возможность передачи измеренных данных в системы верхнего уровня с использованием промышленных протоколов связи.
Кроме того, ПО позволяет реализовывать функции дистанционной настройки уровнемера, диагностики и самодиагностики, оценку спектра сигнала (с возможностью нейтрализации паразитных излучений).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
5900S/C software |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.X.Y |
|
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на табличку, прикрепленную к корпусу уровнемера, принятым на предприятии-изготовителе способом, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу РТ-МП-4251-449-2017 «ГСИ. Уровнемеры 5900. Методика поверки», утвержденному ФБУ «Ростест-Москва» 2 июня 2017 г.
Основные средства поверки:
установка для поверки уровнемеров 1-го разряда по ГОСТ 8.477-82;
рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 (лента измерительная);
рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная по 3 разряду (ГОСТ Р 8.763-2011) в соответствии с МИ 1780-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера и на пломбу, которая устанавливается на измерительный преобразователь (электронный блок).
Изготовитель
«Rosemount Tank Radar AB», ШвецияАдрес: Layoutvagen 1, 435 33 Molnlycke, Sweden (Швеция) Юридический адрес: Box 150, 435 23 Molnlycke, Sweden (Швеция)
Телефон: +46 31 337 00 00, факс: +46 31 25 30 22
E-mail: into.rtr@Emerson.com
Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: +7 (351) 799-51-52
Факс: +7 (351) 799-55-90
E-mail: info.metran@emerson.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
Принцип действия уровнемеров 5900 основан на применении метода частотно-модулированной непрерывной волны. Уровнемеры 5900 непрерывно излучают частотно-модулированный электромагнитный сигнал по направлению к поверхности продукта. Отраженный от поверхности продукта сигнал принимается антенной уровнемера, в электронном блоке которого определяется разница частоты отраженного сигнала и частоты сигнала, излучаемого в текущий момент времени. После выделения разностной частоты уровнемер определяет расстояние до поверхности продукта и с использованием значения базовой высоты резервуара вычисляет значение уровня продукта.
Уровнемеры 5900 состоят из двух основных функциональных блоков:
-
- измерительный преобразователь (электронный блок) обеспечивает формирование частотно-модулированного излучаемого сигнала, измерение и преобразование полученных в результате измерений величин в значение уровня продукта с учетом данных о базовой высоте резервуара, а также расчет общего объема брутто продукта по данным введенной градуировочной таблицы резервуара;
-
- антенный блок обеспечивает излучение сфокусированной электромагнитной волны, генерируемой электронным блоком уровнемера, и прием отраженного от продукта сигнала.
Измеренные данные передаются в систему верхнего уровня (контроллер, персональный компьютер, АСУ предприятия) с использованием промышленного протокола передачи данных Foundation Fieldbus.
Для обеспечения локального отображения измеренных данных возможно использование дисплея 2230 и дисплея модуля связи 2410.
Уровнемеры выпускаются моделей 5900S и 5900С, которые отличаются пределами допускаемой абсолютной погрешности измерений и внешним видом.
В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами антенн: коническая, рупорная, параболическая, антенна для установки в направляющих трубах, антенна для измерений уровня сжиженного газа.
Уровнемеры 5900S имеют исполнение «2 в 1» с двумя электронными блоками в одном корпусе и общей антенной, обеспечивающих два независимых канала измерений уровня, а также постоянную проверку измерительных данных от обоих электронных блоков.
Уровнемеры 5900 соответствуют уровню полноты безопасности УПБ 2 (SIL2) и УПБ 3 (SIL3) по ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ Р МЭК 61508-4-2012, ГОСТ Р МЭК 61508-5-2012, ГОСТ Р МЭК 61508-6-2012, ГОСТ Р МЭК 61508-7-2012.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

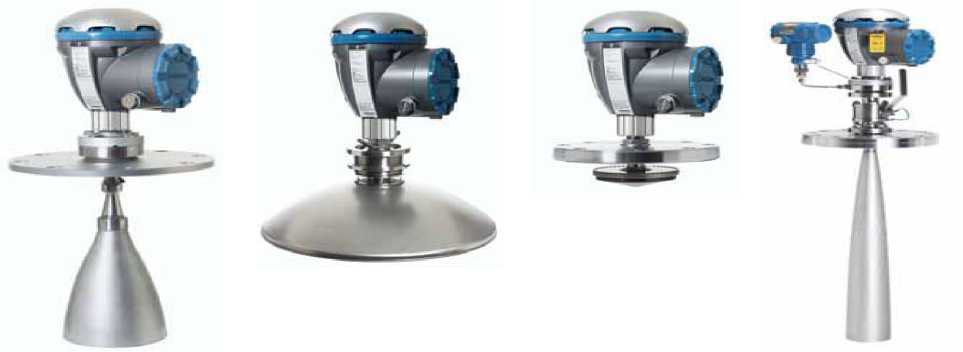

а) 5900S с рупорной антеной
б) 5900S с параболической антеной
в) 5900S с
антенной для
г) 5900S с
антенной для измерения уровня сжиженного газа
установки в направляющих трубах
и) 5900С с
антенной для

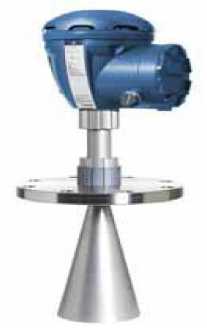

д) 5900С с конической антеной
ж) 5900С с параболической антеной
з) 5900С с
антенной для установки в направляющих трубах
измерения уровня
сжиженного газа
Рисунок 1- Общий вид средства измерений

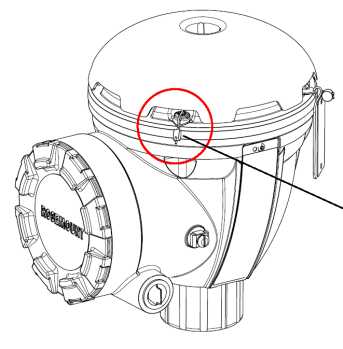

Рисунок 2- Схема пломбировки уровнемеров 5900 от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения знака поверки
Таблица 3-
|
Наименование |
Обозначение |
Количество |
|
Уровнемер |
5900S или 5900C |
1 шт. |
|
Паспорт |
00809-0107-5900ПС |
1 экз. |
|
Руководство по эксплуатации |
00809-0107-5900 (для 5900S) 00809-0107-5901 (для 5900 C) |
1 экз. 1) |
|
Методика поверки |
РТ-МП-4251-449-2017 |
1 экз. Х) |
|
1) Допускается прилагать 1 экземпляр (в зависимости от заказа) на каждые десять уровнемеров, поставляемых в один адрес | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня (расстояния) ниже фланца, м |
от 0,5 до 40 1) |
|
Пределы допускаемой абсолютной погрешности измерений уровня (расстояния), мм - 5900S |
±1 |
|
- 5900С |
±2 |
|
1) В зависимости от типа антенны уровнемера. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Скорость измерения уровня, мм/с, не более |
200 |
|
Время обновления результатов измерений, с |
0,3 |
|
Температура измеряемой среды, °С |
от -170 до + 230 1) |
|
Давление измеряемой среды, МПа |
от -0,1 до +2,5 1) |
|
Выходной сигнал c модулем связи 2410 |
Foundation Fieldbus Modbus, WirelessHART, HART, Sakura Enraf Bi-Phase Mark GPU |
|
Излучаемая мощность, мВт, не более |
1 |
|
Напряжение постоянного тока, В |
24 +8 z.^-15 |
|
Габаритные размеры, мм, не более
|
1242 226 177 |
|
Масса (с антенной), кг, не более |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +70 2) от 84 до 106,7 до 100 от -50 до +85 |
|
Маркировка взрывозащиты |
Ga/Gb Ex ia IIC Т4Х |
| |
