Номер по Госреестру СИ: 25547-12
25547-12 Уровнемеры
(3300)
Назначение средства измерений:
Уровнемеры 3300 предназначены для контактного измерения уровня сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, а также раздела сред двух жидкостей.

Внешний вид.
Уровнемеры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.07.2017
Номер записи - 108817
ID в реестре СИ - 331217
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
3301HA1S1E5AM0260RANAM1QGR7047, 3301HA1S1E4SM0600JANAQGP4 , 3301HA1S1E4SM0400SBIMQG , 3301HA1S1E4BM0400RANAQG , 3301HA1S1E4AM0100SBNAQGR3013 , 3301HA1S1B5AM1232SBIMM1Q4 , 3301HA1S1B1AM0220RAEMM1QG, 3301HA1P1N4AM0097SANAQGS4R7063. , 3301HA1P1N3BM0340III1QGR3309, 3301, 3300, модель 3301, 3300, мод. 3301, 3300, исп. 3301, 3300 мод.3301, 3300 мод. 3302, 3300 мод. 3301, 3300 исп. 3301, 3300, 3001,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 1781
Выдано извещений - 2
Кол-во периодических поверок - 542
Кол-во средств измерений - 636
Кол-во владельцев - 92
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 4452 дн.
Приказы РСТ, где упоминается данный тип СИ
№1283 от 2017.06.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№1029 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№50 от 2018.01.16 О продлении срока действия свидетельств об утверждении типа средств измерений
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№385 от 2022.02.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Уровнемеры (3300)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
51888-12 Измерители электрического сопротивления Микромилликилоомметр (МИКО-2.3) Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
52298-12 Фурье-спектрометры инфракрасные (ФСМ) ООО "Инфраспек" (РОССИЯ г.С.-Петербург) |
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
56460-14 Частотомеры универсальные (Ч3-92) АО "НПФ "Техноякс" (РОССИЯ г.Москва) |
25547-12 Уровнемеры (3300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
66805-17 Ваттметры поглощаемой мощности (М3-99) ООО "ПРОФКИП" (РОССИЯ Московская область, г. Мытищи) |
Все средства измерений ООО "ПРОФКИП"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
25548-08 07.05.2024 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Ваттметры поглощаемой мощности (М3-99)
Стоимость поверки Ваттметры поглощаемой мощности (М3-99)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ НИЦ ПМ-Ростест Москва |
3371 | 6327 |
ФБУ НИЦ ПМ-Ростест Москва |
7600 | 6327 |
ФБУ НИЦ ПМ-Ростест Москва |
10600 | 6327 |
ФБУ Иркутский ЦСМ Иркутская область |
6426 | 6327 |
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 6327 |
Программное обеспечение
Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО, встроенное в микросхему, не изменяемое и не считываемое.
Уровень защиты программного обеспечения уровнемеров 3300 от непреднамеренных и преднамеренных изменений "С " по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосят на корпус уровнемера 3300 методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации уровнемеров 3300.Поверка осуществляется по документу ГОСТ 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам 3300
Техническая документация «Emerson Process Management/Rosemount Inc.», США.
ГОСТ 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Изготовитель
« Rosemount Tank Radar AB», ШвецияGamlestadsvagen 18B
P.O. Box 13045,
SE-402 51 Goteborg, Sweden
Tel: +46 31 337 00 00
www.rosemount-tankradar.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» Регистрационный номер в Государственном реестре 30010-10 Адрес: 117418, Москва, Нахимовский пр., 31Электронная почта: info@rostest.ru
Принцип работы уровнемеров 3300 основан на измерении длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу, и отраженными от поверхности измеряемой среды.
Уровнемеры 3300 состоят из следующих функциональных блоков:
-
- приемо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;
-
- измерительного преобразователя, выполняющего измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы);
-
- встроенного индикатора (при наличии), отображающего измеренные величины. Измеренные данные передаются в систему верхнего уровня по интерфейсам (4-20)
мА с коммуникацией по протоколу HART, по протоколам Modbus, FOUNDATION fieldbus.
С помощью преобразователя HART Rosemount 333 Tri-loop можно получить дополнительно 3 токовых выхода. Также имеется возможность установки на корпус уровнемера модуля беспроводной связи Rosemount 775 для передачи данных по протоколу Wireless HART.
Уровнемеры 3300 имеют следующие исполнения:
-
- 3301 - применяется для измерения уровня или уровня раздела сред жидкостей при условии полного погружения волновода в жидкость;
-
- 3302 - применяется для измерения уровня и раздела сред жидкостей.
а) б) в) г) д)

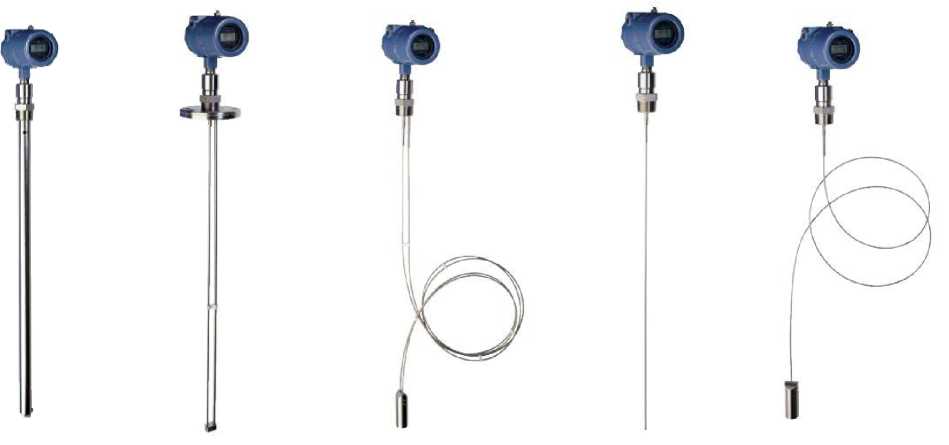

Рисунок 1- Уровнемеры 3300 с различными типами волноводов: а) коаксиальный, б) жесткий двухстержневой, в) гибкий двухпроводный с грузом, г) жесткий одностержневой, д) гибкий однопроводный с грузом.
