Номер по Госреестру СИ: 69485-17
69485-17 Датчики температуры
(Rosemount 2240)
Назначение средства измерений:
Датчики температуры Rosemount 2240 предназначены для измерений температуры в резервуарах на различных уровнях и уровня раздела жидких сред продукт/подтоварная вода.
Внешний вид.
Датчики температуры

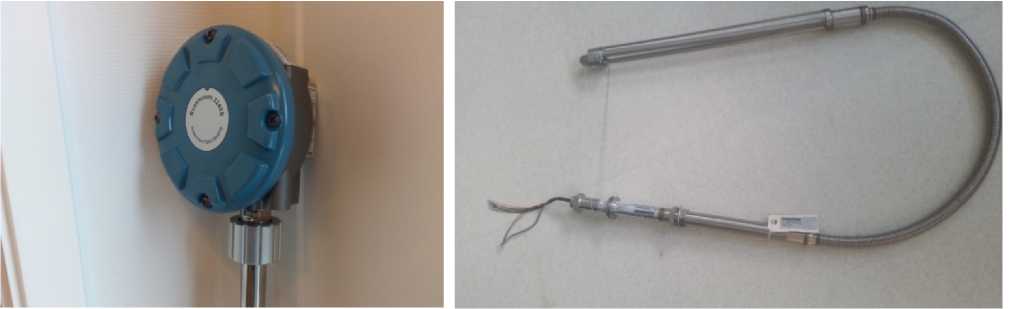

Рисунок № 1
Внешний вид.
Датчики температуры

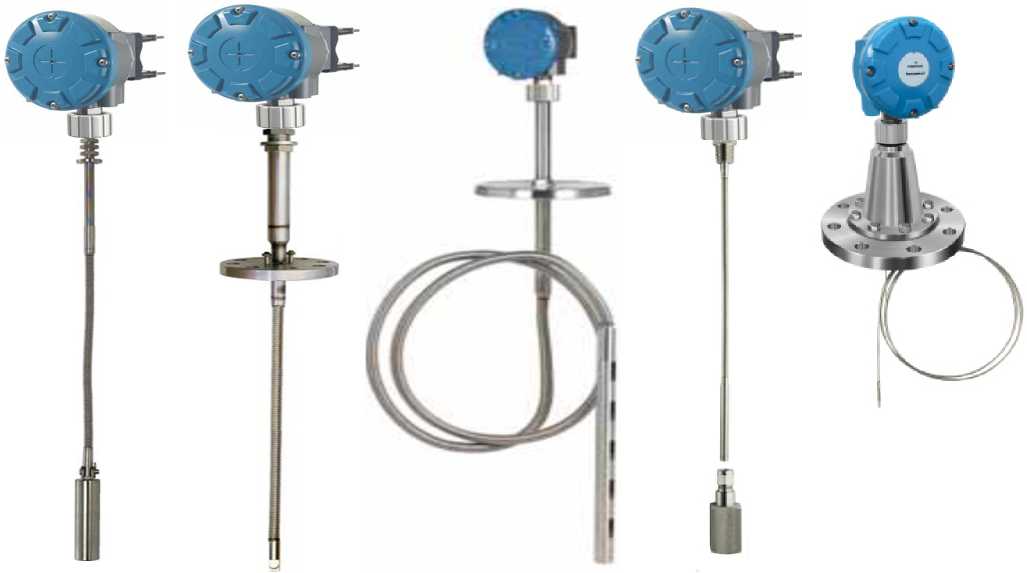

Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.11.2022
Номер записи - 161238
ID в реестре СИ - 383638
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модель 2240SP084AFIMKA1MQ4STWR5, мод.Rosemount 2240, мод. Rosemount 2240, мод. 2240SP164AFIMSA2MQ4ST, мод. 2240SP084AFIM0A2MQ4, Rosemount 2240S, Rosemount 2240 (Pt100), Rosemount 2240, 2240S-P0840F1MSA1P, 2240S,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 185
Выдано извещений - 0
Кол-во периодических поверок - 58
Кол-во средств измерений - 10
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1795 дн.
Приказы РСТ, где упоминается данный тип СИ
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№405 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1369 от 2022.06.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (4)
№2618 от 2017.11.24 Об утверждении типов средств измерений
№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20
№1912 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Датчики температуры (Rosemount 2240)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69485-17 Датчики температуры (Rosemount 2240) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
32476-12 Датчики температуры многоточечные (ДТМ2) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
|
69485-17 Датчики температуры (Rosemount 2240) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
66820-17 Системы измерительные (Альбатрос ТанкРезерв) АО «Альбатрос» (РОССИЯ г.Москва) |
|
69485-17 Датчики температуры (Rosemount 2240) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
75075-19 Измерители температуры многоточечные (ДТМ3) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
Все средства измерений ЗАО "Альбатрос"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2023 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
76247-19 20.09.2024 |
Термопреобразователи сопротивления многоточечные, NLI, WLS Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Измерители температуры многоточечные (ДТМ3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 89 | 87 | 2 | 0 | 86 | 86 | 0 | |||
| ООО "ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК" (RA.RU.310557) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 2 | 0 | 0 | 0 | 2 | 0 | 0 | |||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 48 | 6 | 38 | 10 | 0 | 48 | 38 | 10 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Измерители температуры многоточечные (ДТМ3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (ПО) устанавливается на предприятии-изготовителе и предназначено для обработки измерительной информации, поступающей от чувствительных элементов температуры и датчика уровня.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-
2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2240S software |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.XY |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на табличку, прикрепленную к корпусу преобразователя измерительного Rosemount 2240S, принятым на предприятии-изготовителе способом, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Общие сведения» и разделе 3 «Установка датчика» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры Rosemount 2240ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Rosemount Tank Radar AB», Швеция
Изготовитель
Фирма «Rosemount Tank Radar AB», ШвецияАдрес: Layoutvagen 1, 435 33 Molnlycke, Sweden
Юридический адрес: Box 150, 435 23 Molnlycke, Sweden
Тел.: +46 31 337 00 00, Факс: +46 31 25 30 22
Email: into.rtr@Emerson.com, web: www.rosemount-tankradar.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Конструктивно датчики температуры Rosemount 2240 состоят из соединенных вместе преобразователя измерительного Rosemount 2240S (далее - ПИ 2240S) и термопреобразователя сопротивления, возможен и их раздельный монтаж. Для соединения применяется трехпроводная или четырехпроводная схема подключения.
Преобразователь измерительный Rosemount 2240S (производства фирмы «Rosemount Tank Radar AB», Швеция) представляет собой многоканальный аналого-цифровой преобразователь, позволяющий измерить сигналы электрического сопротивления чувствительных элементов температуры, а также выполняет функцию преобразователя выходного сигнала Modbus датчика уровня раздела жидких сред продукт/подтоварная вода в выходной сигнал Foundation Fieldbus.
Термопреобразователи сопротивления (производства фирмы Senmatic, Дания) выпускаются в четырех исполнениях: 565 (далее - ТС 565), 566 (далее - ТС 566), 765 (далее -ТС 765), 614 (далее - ТС 614).
ТС 565 - многоточечный термопреобразователь сопротивления, представляющий собой гибкий металлический гофрированный шланг, внутри которого на заданном расстоянии друг от друга расположены чувствительные элементы температуры.
ТС 566 - отличается от ТС565 наличием внутри гофрированного шланга инертного газа - аргона.
ТС 765 - отличается от ТС565 наличием встроенного датчика уровня раздела жидких сред продукт/подтоварная вода, внутри которого может быть расположен первый чувствительный элемент температуры. Датчик уровня раздела жидких сред продукт / подтоварная вода изготавливается в шести модификациях С05, Н05; С10, Н10; С15, Н15 (открытый вид (Н), закрытый вид (С)), которые различаются диапазоном измерений и погрешностью.
ТС 614 - термопреобразователь сопротивления, представляющий собой гибкий стальной кабель-трос с минеральной изоляцией, внутри которого проложены соединительные провода. На конце кабель-троса расположен наконечник, в котором размещены один или два чувствительных элемента. К преобразователю измерительному Rosemount 2240S может подключаться от 1 до 16 шт. ТС 614. ТС 614 выпускается в трех точностных исполнениях.
В качестве чувствительных элементов применяются термопреобразователи сопротивления с НСХ Pt100 по ГОСТ 6651-2009 или для ТС 614 с индивидуальной градуировочной характеристикой по функции Каллендара-Ван Дюзена (КВД).
Принцип действия в режиме измерений температуры основан на изменении электрического сопротивления термопреобразователей сопротивления в зависимости от температуры окружающей их среды, в режиме измерений уровня раздела жидких сред продукт/подтоварная вода - на изменении электрической емкости чувствительного элемента в зависимости от диэлектрической проницаемости этих сред.
Нанесение знака поверки на датчики температуры Rosemount 2240 не предусмотрено.
Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку преобразователя измерительного Rosemount 2240S принятым на предприятии-изготовителе способом и имеет цифровое или буквенно-цифровое обозначение. ТС 565, ТС 566, ТС 765, ТС 614 имеют отдельный индивидуальный заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра термопреобразователя сопротивления, который наносится на маркировочную табличку принятым на предприятии-изготовителе способом.
Общий вид датчиков температуры Rosemount 2240 в зависимости от исполнения термопреобразователя сопротивления представлены на рисунке 1:
-
- ПИ 2240S в комплекте с ТС 614 (рисунок 1 г и 1д).
а) б)
в)
г) д)
Рисунок 1 - Общий вид датчиков температуры Rosemount 2240
Рисунок 3 - многоточечный термопреобразователь сопротивления 765 с
Рисунок 2 - преобразователь измерительный Rosemount 2240S
датчиком уровня
Пломбирование датчиков температуры Rosemount 2240 не предусмотрено.
Таблица 2 - Метрологические характеристики датчиков температуры Rosemount 2240 в комплекте с ТС 565, ТС 566 и ТС 614
|
Наименование характеристики |
Значение | ||
|
ТС 565 |
ТС 566 |
ТС 614 | |
|
Диапазон измерений температуры датчиков температуры Rosemount 2240, ОС |
от -50 до +250 |
от -170 до +100 |
от -200 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры датчиком температуры Rosemount 2240, в зависимости от установленного диапазона измерений, ос |
±0,2 (от -50 до +50) ±0,25 (св. -50 до +120) ±0,35 (от -50 до +250) |
±0,6 |
±0,12 (для КВД) ±0,65 (класс А) ±1,4 (класс В) |
|
Наименование характеристики |
Значение | ||
|
ТС 565 |
ТС 566 |
ТС 614 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры преобразователем измерительным Rosemount 2240S, °С |
±0,1 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры термопреобразователя сопротивления, °С |
Класс допуска 1/6 B по ГОСТ 6651-2009 |
Класс допуска А по ГОСТ 66512009 |
Класс допуска А или В по ГОСТ 6651-2009 ±0,02 (для КВД) |
|
Количество каналов измерений температуры |
от 1 до 16 | ||
Таблица 3 - Метрологические характеристики датчиков температуры Rosemount 2240 в комплекте с ТС 765
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры датчиков температуры Rosemount 2240, °С |
от -50 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры датчиком температуры Rosemount 2240, в зависимости от установленного диапазона измерений, °С |
±0,2 (от -50 до +50) ±0,25 (от -50 до +120) |
|
Пределы допускаемой абсолютной погрешности измерений температуры преобразователем измерительным Rosemount 2240S, °С |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры термопреобразователя сопротивления |
Класс допуска 1/6 B по ГОСТ 6651-2009 |
|
Количество каналов измерений температуры |
от 1 до 16 |
|
Диапазон измерений уровня раздела жидких сред продукт/подтоварная вода, м
|
от 0 до 0,5 от 0 до 1,0 от 0 до 1,5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня раздела жидких сред продукт/подтоварная вода, мм
|
±2 ±4 ±6 |
|
Количество каналов измерений уровня раздела сред |
1 |
Таблица 4 - Основные технические характеристики датчиков температуры Rosemount 2240 в комплекте с термопреобразователями сопротивления
|
Наименование характеристики |
Значение | |||
|
ТС 565 |
ТС 566 |
ТС 614 |
ТС 765 | |
|
Выходной сигнал |
Foundation Fieldbus | |||
|
Параметры электрического питания: | ||||
|
- напряжение постоянного тока, В |
от 9 до 30 | |||
|
Наименование характеристики |
Значение | |||
|
ТС 565 |
ТС 566 |
ТС 614 |
ТС 765 | |
|
Потребляемая мощность, Вт, не более |
0,5 | |||
|
Габаритные размеры, мм, не более:
|
180 180 250 | |||
|
от 2 до 70 25,4 |
от 2 до 70 25,4 |
от 2 до 300 4,5 или 6,0 |
от 2 до 60 25,4 | |
|
- |
- |
- |
0,64; 1,14; 1,64 38, 48 | |
|
Масса, кг, не более
измерительный Rosemount 2240S
|
2,8 от 3 до 61 |
2,8 от 3 до 61 |
2,8 от 0,3 до 54 |
2,8 от 3 до 61 3 |
|
Маркировка взрывозащиты:
|
0Ex ia IIC T4 Ga Х или1Ex ib [ia Ga] IIC T4 Gb Х | |||
|
0Ex 1а IIC T4 Ga Х или 0Ex ia ПС T2 GaХ |
0ExiaIICT5 GaХ |
0Ex ia IIC ’Г4/Т6 Ga Х |
0Eх ia IIC ’Г4/Т6 Ga Х | |
|
Рабочие условия эксплуатации для Rosemount 2240S:
|
от -50 до +70 от 84 до 106,7 до 100 | |||
|
Температура транспортирования и хранения, °С |
от -50 до +85 | |||
|
Средний срок службы, лет, не менее |
15 | |||
|
Средняя наработка на отказ, ч |
60000 | |||
