Номер по Госреестру СИ: 25548-08
25548-08 Уровнемеры радарные
(5600 мод. 5601)
Назначение средства измерений:
Уровнемеры радарные серии 5600 (модель 5601) далее - уровнемеры, предназначены для контактного измерения уровня жидкости (в том числе нефти и нефтепродуктов) и сыпучих материалов (далее - продукты) в резервуарах различного типа.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
5600 мод. 5601
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "РН-Ванкор" | Юридические лица | 18 | 81 | 4,50 |
| ООО Промсенсор | Юридические лица | 12 | 12 | 1,00 |
| ЗАО "Пауль Вюрт Ковров" | Юридические лица | 10 | 10 | 1,00 |
| ФБУ "Нижегородский ЦСМ" | Юридические лица | 7 | 14 | 2,00 |
| ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-Коми" | Юридические лица | 6 | 11 | 1,83 |
| "ООО-РН-Ванкор" | Юридические лица | 5 | 5 | 1,00 |
| Акционерное общество "АЛТАЙ-КОКС" | Юридические лица | 4 | 10 | 2,50 |
| ООО «Варандейский терминал» | Юридические лица | 4 | 4 | 1,00 |
| ТПП "Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 4 | 4 | 1,00 |
| ООО "Газпром трансгаз Чайковский" | Юридические лица | 3 | 15 | 5,00 |
| ТПП "ЛУКОЙЛ-Севернефтегаз" ООО "ЛУКОЙЛ-Коми" | Юридические лица | 3 | 4 | 1,33 |
| ТПП "Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", ЦДНГ-3, УПН Баян | Юридические лица | 3 | 3 | 1,00 |
| ООО «РН-Ванкор» | Юридические лица | 3 | 3 | 1,00 |
| ООО "СкатЗ" | Юридические лица | 3 | 3 | 1,00 |
| ПАО ТОЛЬЯТТИАЗОТ | Юридические лица | 3 | 3 | 1,00 |
| ПАО "Саратовский НПЗ" | Юридические лица | 2 | 12 | 6,00 |
| АО "Транснефть - Дружба" | Юридические лица | 2 | 2 | 1,00 |
| ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ" ИНН 5902201970 | Юридические лица | 2 | 2 | 1,00 |
| ООО "ГАЗПРОМНЕФТЬ-ВОСТОК" | Юридические лица | 1 | 3 | 3,00 |
| ТПП «ЛУКОЙЛ-Севернефтегаз» ООО «ЛУКОЙЛ-Коми» | Юридические лица | 1 | 2 | 2,00 |
| АО "Томскнефть" ВНК | Юридические лица | 1 | 2 | 2,00 |
| АО Теккноу | Юридические лица | 1 | 1 | 1,00 |
| ООО" Газпрмнефть-Восток" | Юридические лица | 1 | 1 | 1,00 |
| ТПП «ЛУКОЙЛ-Севернефтегаз» ООО «ЛУКОЙЛ-Коми» ИНН 1106014140 | Юридические лица | 1 | 1 | 1,00 |
| ТПП "ЛУКОЙЛ-Севернефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 1 | 1 | 1,00 |
| ТПП "Севернефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 1 | 1 | 1,00 |
| АО Транснефть-Приволга | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-Пермь", ТПП "Севернефтегаз" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 560acc50-1c03-a2bb-0158-b3d2822fa6c6 | 25548-08 | 2023-03-31 | — | актуальная |
| 7b44065e-2f6b-354e-7e97-9c4c3822070c | 25548-08 | 2020-05-07 | 2023-03-31 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.



Алгоритм, реализующий функции расчёта расстояния до поверхности продукта, цифро-аналогового преобразования измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). Программное обеспечение (далее - ПО) встроенное в микросхему, неизменяемое и несчитываемое.
На настроечные данные имеется возможность установки пароля в меню уровнемера. Уровень защиты программного обеспечения уровнемеров от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Внутреннее ПО |
pro2_3b0.hex |
3.B0 |
AF2B (hex) |
Побайтовое суммирование |
наносят на корпус уровнемера методом наклейки и титульные листы эксплуатационной документации типографским способом.
приведены в руководстве по эксплуатации уровнемеров радарных серии 5600 (модель 5601).
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
МОЗМ МР 85 «Уровнемеры автоматические для измерения уровня жидкости в стационарных резервуарах хранилищах. Часть 1. Метрологические и технические требования-испытания».
Техническая документация «Rosemount Tank Radar AB», (Швеция).
осуществляется по документу МП 25548-08 «ГСИ. Уровнемеры радарные серии 5600 (модель 5601).Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 30.07.2008г.
При поверке применяются следующие средства измерений:
- установка уровнемерная с абсолютной погрешностью не более ±1,5 мм;
- рулетка измерительная металлическая по ГОСТ 7502 с диапазоном измерений до 50 м и компарированные на пределы абсолютной погрешности измерений не более ±1,5 мм.
Уровнемеры радарные серии 5600 (модель 5601) состоят из антенного блока и электронного преобразователя. Антенные блоки имеют ряд исполнений, различающихся типами применяемых антенн (стержневые, конические, параболические, антенны с уплотнением, удлиненные конические со встроенными промывочным патрубком).
Принцип действия уровнемеров состоит в следующем. Уровнемер излучают непрерывный частотно модулированный сигнал в сантиметровом диапазоне радиоволн. Излученный сигнал отражается от поверхности продукта, находящегося в резервуаре и принимается уровнемером. Частота отраженного от поверхности жидкости сигнала сравнивается с частотой излученного сигнала и по их разности определяется расстояние до поверхности продукта. Уровень продукта вычисляется как разность высоты установки уровнемера на резервуаре и измеренного расстояния до продукта.
При использовании индикаторного блока уровнемер может реализовывать функцию измерения температуры жидкости с помощью подключаемых к индикаторному блоку термопреобразователей сопротивления (Pt100 или Cu100), а также расчета объема жидкости по введенной таблице (до 100 точек) градуировки резервуара или для резервуаров идеальной формы по математическим формулам.
Результаты измерений отображаются на индикаторном блоке, а также с помощью аналогового выходного сигнала (4-20мА) или аналогово-цифрового сигнала с использованием HART протокола передаются в систему более высокого уровня.
Конфигурирование уровнемеров производится с помощью индикаторного блока, коммуникаторов HART, либо с помощью персонального компьютера с программным обеспечением Rosemount Radar Master или с программным обеспечением AMS (система обслуживания КИП и А) фирмы Emerson Process Management.


в)

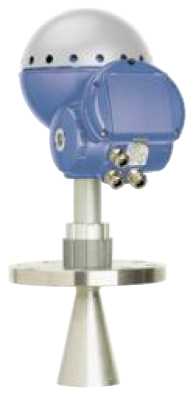

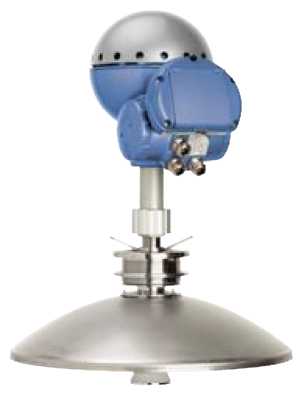

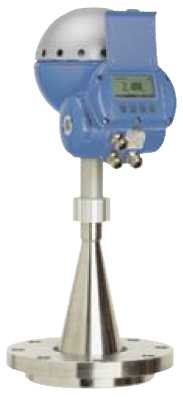

Рисунок 1 - Уровнемеры радарные серии 5600 (модель 5601) с различными типами антенн: а) с антенной с уплотнением; б) с конической антенной; в) с параболической антенной
Лист № 2 Всего листов 4
Таблица 2-
|
Наименование параметра |
Значение |
|
Максимальное расстояние до поверхности продукта, не более, м |
50(1) |
|
Пределы допускаемой основной абсолютной погрешности измерений расстояния до поверхности продукта, мм |
±5 |
|
Пределы допускаемой дополнительной основной абсолютной погрешности измерений расстояния до поверхности продукта во всем диапазоне температур окружающей среды, мм |
±5-10 -4 <D(2) |
|
Температура измеряемого продукта, °С |
от минус 40 до плюс 400 |
|
Диапазон избыточного давления в резервуаре, МПа |
от минус 0,1 до плюс 5,5 |
|
Температура окружающей среды для преобразователей, °С:
|
от минус 40 до плюс 80 от минус 20 до плюс 70 |
|
Степень защиты от воздействия окружающей среды |
IP66 и IP67 |
|
Напряжение питания постоянного тока или переменного тока, В |
от 24,0 до 242 |
|
Частота, Гц |
от 0 до 60 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Высота над фланцем, мм |
400 |
|
Масса (без учёта фланца и антенны), кг, не более |
8 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет |
12 |
|
Примечания:
| |
