Сведения о средстве измерений: 78197-20 Уровнемеры радарные Rosemount

Номер по Госреестру СИ: 78197-20
78197-20 Уровнемеры радарные Rosemount
(TankRadar)

Назначение средства измерений:
Уровнемеры радарные Rosemount TankRadar (далее - уровнемеры) предназначены для бесконтактного автоматического непрерывного измерения уровня жидкости в резервуаре.

сертификация программного обеспечения
Внешний вид. Уровнемеры радарные Rosemount, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры радарные Rosemount
Рисунок № 1
Внешний вид. Уровнемеры радарные Rosemount, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры радарные Rosemount
Рисунок № 2

Общие сведения

Дата публикации - 27.05.2020
Срок свидетельства -
Номер записи - 177217
ID в реестре СИ - 1228809
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RTG REX 3950, RTG REX 3930, RTG 3930,

Производитель

Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.

Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.

Бесплатный

Статистика

Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№841 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 43 шт Грачева

Наличие аналогов СИ: Уровнемеры радарные Rosemount (TankRadar)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
78197-20 Уровнемеры радарные Rosemount (TankRadar)
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
72084-18 Уровнемеры радарные (ВЗЛЕТ РУ)
АО "Взлет" (РОССИЯ г. Санкт-Петербург)

Все средства измерений АО "Взлет"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13938-14
08.08.2019
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
4 года
19092-14
08.08.2019
Уровнемеры радарные, Rosemount TankRadar RЕХ
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
5 лет
25547-12
09.07.2017
Уровнемеры, 3300
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
4 года
25547-12
08.06.2027
Уровнемеры, 3300
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
4 года
25548-08
07.05.2023
Уровнемеры радарные, 5600 мод. 5601
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
1 год
30247-11
28.06.2021
Уровнемеры, 5400
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
2 года; с 2013 г. - 4 года
38679-08
01.10.2013
Уровнемеры волноводные радарные , 5300
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
2 года
50131-12
08.06.2022
Уровнемеры радарные, Rosemount 5900S
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
5 лет
50671-12
20.06.2022
Измерители температуры многоточечные, Rosemount 2240
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
3 года
52026-12
14.11.2027
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками,
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
5 лет
53779-13
13.06.2018
Уровнемеры, 5300
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
4 года
58183-14
20.08.2019
Термопреобразователи сопротивления многоточечные, NLI
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
2 года
68312-17
10.08.2027
Уровнемеры, 5900
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
5 лет
69485-17
24.11.2022
Датчики температуры, Rosemount 2240
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
5 лет
53779-13
03.05.2023
Уровнемеры, 5300
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
4 года
71625-18
28.06.2023
Системы измерительные для резервуарных парков, RTG
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
5 лет
76247-19
20.09.2024
Термопреобразователи сопротивления многоточечные, NLI, WLS
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
2 года
78197-20

Уровнемеры радарные Rosemount, TankRadar
Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ )
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Уровнемеры радарные (ВЗЛЕТ РУ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
(RA.RU.311285)
  • RTG 3930
  • RTG REX 3930
  • RTG REX 3950
  • 7 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • RTG REX 3930
  • RTG REX 3950
  • RTG 3930
  • 4 0 4 0 4 0 4
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • RTG REX 3930
  • RTG 3930
  • 6 0 6 0 6 0 6

    Стоимость поверки Уровнемеры радарные (ВЗЛЕТ РУ)

    Организация, регион Стоимость, руб Средняя стоимость
    ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
    Республика Татарстан
    9600 9600

    Программное обеспечение

    Используемое в уровнемерах программное обеспечение является встроенным. Программное обеспечение проводит ряд проверок после включения питания, а также осуществляет циклическую проверку целостности конфигурационных данных во время работы уровнемера. Программное обеспечение уровнемера содержит в себе калибровочный файл с данным заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.

    Идентификационные данные программного обеспечения уровнемеров приведены в таблице 1.

    Т а б л и ц а 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Stm Volume

    Номер версии

    6.X.Y

    Цифровой идентификатор ПО

    383AEB6ABC280CE88A48942BD0394904

    Алгоритм вычисления цифрового идентификатора ПО

    MD5

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус уровнемеров методом наклейки и на титульные листы формуляров типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к уровнемерам радарным Rosemount TankRadar

    ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

    Поверка

    Поверка

    осуществляется по документу МП 1008-7-2019 «ГСИ. Уровнемеры радарные Rosemount TankRadar. Методика поверки», утвержденному ФГУП «ВНИИР» 10.09.2019 г.

    Основные средства поверки:

    • - рабочий эталон единицы уровня жидкости диапазоне значений от 0 до 20 м по ГОСТ 8.477-82 с абсолютной погрешностью измерения уровня ±1 мм;

    • - рулетка измерительная металлическая с грузом 2-го класса точности, регистрационный номер в Федеральном информационном фонде по обеспечению единства средств измерений (далее - регистрационный номер) 55464-13.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в формуляр уровнемера или на свидетельство о поверке уровнемера.


    Изготовитель


    «Rosemount Tank Radar AB», Швеция
    Gamleatadsvagen 18B
    P.O. Box 13045,SE-402 51 Goteborg, Sweden
    Телефон: +46 31 337 00 00

    Заявитель


    Общество с ограниченной ответственность «Тихорецк - Нафта»
    (ООО «Тихорецк - Нафта»)
    ИНН 2354008184
    Адрес: 352125, Краснодарский край, Тихорецкий район, поселок Парковый, территория Промзона, дом 35
    Телефон/факс: (861 96) 26632, (861 96) 26635
    E-mail: nafta@tih-nafta.ru

    Испытательный центр


    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д. И. Менделеева»)
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
    Телефон: (843) 272-70-62
    Факс: (843) 272-00-32
    E-mail: office@vniir.org
    Web-сайт: www.vniir.org

    Уровнемеры представляют собой автономные устройства и состоят из электронного блока и RF-преобразователя с выводом волновода. RF-преобразователь смонтирован в нижней части электронного блока и имеет вывод волновода для распространения микроволн, поступающих в резервуар.

    Уровнемер снабжен внутренним цифровым стандарт-сигналом, с помощью которого производится автоматическая проверка уровнемера перед каждым процессом измерения.

    Уровнемеры предназначены для использования в составе системы измерительно-управляющей для коммерческого учета и управления резервуарными парками TRL/2, а также в составе АСУТП.

    Уровнемеры имеют три модификации: RTG 3930 с заводскими номерами № 42162, 42197 №, RTG REX 3930 с заводскими номерами № 42164, № 42161, № 42166, RTG REX 3950 с заводскими номерами № 42399, № 42183. Модификации отличаются возможностью установки различных видов антенн.

    Измеренные данные передаются в систему верхнего уровня по токовому сигналу (4.. .20) мА + HART или по протоколу связи Modbus.

    Уровнемеры имеют следующие исполнения антенн:

    • -  параболическая, для измерения уровня всех типов жидкостей, в резервуарах с фиксированной крышей;

    • - коническая, для измерения уровня всех типов жидкостей, в резервуарах с понтоном. Общий вид уровнемеров представлен на рисунке 1.

      Внешний вид. Уровнемеры радарные (ВЗЛЕТ РУ), http://oei-analitika.ru

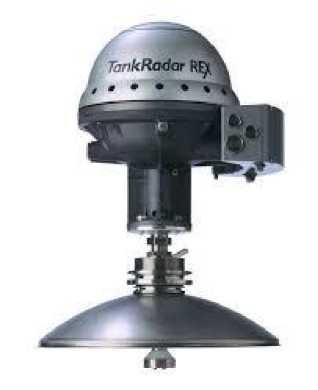

    Рисунок 1 - Общий вид уровнемеров

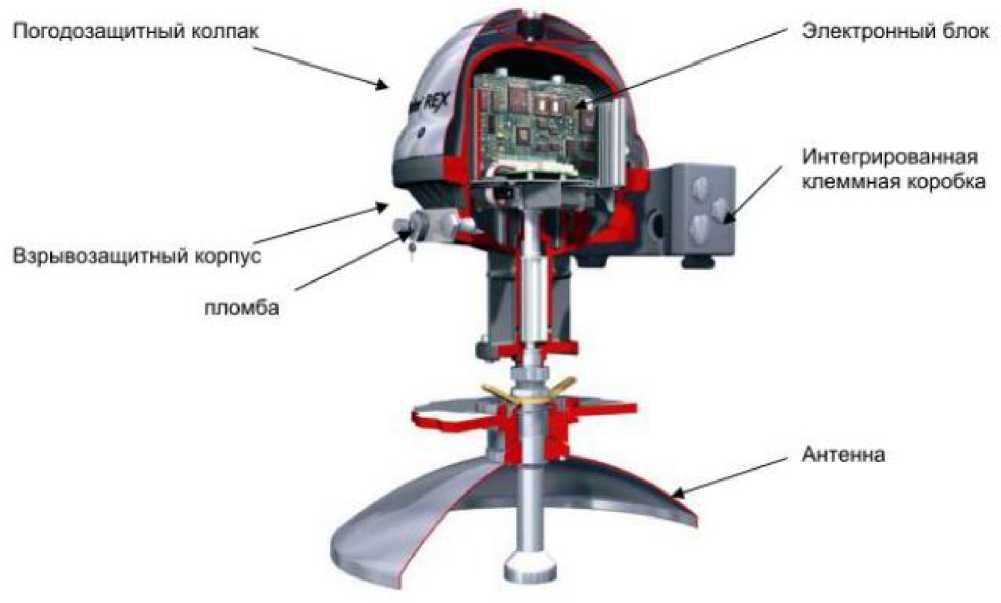

    На рисунке 2 указано место пломбировки на корпусе и составные части уровнемеров.

    Внешний вид. Уровнемеры радарные (ВЗЛЕТ РУ), http://oei-analitika.ru

    Погодозащитный колпак

    Взрывозащитный корпус

    пломба

    Антенна

    Электронный блок

    Интегрированная клеммная коробка

    Рисунок 2 - Схема пломбировки и составные части уровнемеров.


    Комплектность уровнемеров приведена в таблице 4.

    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Уровнемер радарный Rosemount TankRadar RTG 3930

    RTG 3930

    2 шт.

    Уровнемер радарный Rosemount TankRadar RTG REX 3930

    RTG REX 3930

    3 шт.

    Уровнемер радарный Rosemount TankRadar RTG REX 3950

    RTG REX 3950

    2 шт.

    Формуляр

    -

    7 экз.

    Методика поверки

    МП 1008-7-2019

    1 экз.


    Основные метрологические характеристики уровнемеров приведены в таблице 2.

    Таблица 2 - Метрологические характеристики уровнемеров

    Наименование характеристики

    Значение характеристики

    Диапазон измерений уровня жидкости, м

    от 0,01 до 20,0

    Цена младшего разряда, мм

    0,01

    Пределы   допускаемой   абсолютной   погрешности

    измерений уровня, мм

    ±3

    Основные технические характеристики уровнемеров приведены в таблице 3.

    Таблица 3 - Технические характеристики уровнемеров

    Наименование характеристики

    Значение характеристики

    Диапазон рабочих температур контролируемой жидкости, °С

    от -40 до +230

    Диапазон температуры окружающей среды, °С

    от -40 до +70

    Напряжение питания:

    • - переменного тока, В

    • - постоянного тока, В

    от 102 до 242

    от 20,4 до 121

    Частота питания переменного тока, Г ц

    от 49 до 51

    Габаритные размеры ДхШхВ, мм, не более

    500х500х750

    Масса, кг, не более

    50
