Номер по Госреестру СИ: 19092-14
19092-14 Уровнемеры радарные
(Rosemount TankRadar RЕХ)
Назначение средства измерений:
Уровнемеры радарные Rosemount TankRadar ЯЕХ предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, пульп и различных сыпучих материалов.

Внешний вид.
Уровнемеры радарные
Рисунок № 1

Внешний вид.
Уровнемеры радарные
Рисунок № 2

Внешний вид.
Уровнемеры радарные
Рисунок № 3

Внешний вид.
Уровнемеры радарные
Рисунок № 4

Внешний вид.
Уровнемеры радарные
Рисунок № 5
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 08.08.2019
Номер записи - 98102
ID в реестре СИ - 320502
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
RTG 3930 REX, RTG 3930, RTG 3920, RTG 3900, Rosemount TankRadar RЕХ, RTG 3950, Rosemount TankRadar RЕХ RTG 3950, Rosemount TankRadar RЕХ RTG 3930, Rosemount TankRadar RЕХ, Rosemount TankRadar REX, исп.RTG 3950, Rosemount TankRadar REX, исп.RTG 3930, Rosemount TankRadar REX мод. RTG 3950, Rosemount TankRadar REX мод. RTG 3930, Rosemount TankRadar REX исполнение RTG 3950, Rosemount TankRadar REX RTG 3950, Rosemount TankRadar REX RTG 3930, Rosemount TankRadar REX, REX RTG 3930, REX 3950, REX 3930, -,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 300
Выдано извещений - 1
Кол-во периодических поверок - 158
Кол-во средств измерений - 107
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1389 дн.
Приказы РСТ, где упоминается данный тип СИ
№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20
№1912 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№578 от 2022.03.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№671 от 2022.03.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1122 от 2005.08.21 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ООО "Научно-производственная фирма Энергострой"
№2278 от 2020.12.29 О внесении изменений в описание типа на Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Уровнемеры радарные (Rosemount TankRadar RЕХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Tank Radar AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2024 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Уровнемеры радарные (Rosemount TankRadar RЕХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 28 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 25 | 12 | 0 | 12 | 0 | 25 | 0 | 12 | |
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 48 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 23 | 1 | 7 | 16 | 0 | 23 | 7 | 16 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 6 | 0 | 0 | 0 | 5 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО «ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 0 | 7 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 32 | 15 | 7 | 25 | 0 | 32 | 7 | 25 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПО "АПК" (RA.RU.312228) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИРИС" (RA.RU.313991) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 7 | 3 | 0 | 7 | 1 | 7 | 0 | 7 |
Стоимость поверки Уровнемеры радарные (Rosemount TankRadar RЕХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3371 | 6261 |
|
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 6261 |
|
ФБУ Коми ЦСМ Республика Коми |
6521 | 6261 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
12000 | 6261 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 6261 |
Программное обеспечение
Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных через цифровые интерфейсы. На настроечные параметры есть возможность установки пароля, также есть возможность установки пломб.
Уровень защиты ПО уровнемеров радарных Rosemount TankRadar REX от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
|
Таблица 1- Идентификационные данные п |
рограммного обеспечения | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Rosemount TankRadar 1<ЕХ |
Stm Volume |
6.XY |
383AEB6ABC280CE88A48942B D0394904 |
MD5 |
Знак утверждения типа
Знак утверждения типананосят на корпус уровнемеров радарных Rosemount TankRadar REX методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации уровнемеров радарных Rosemount TankRadar REX.
Поверкаосуществляется по документу: ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
-
- установка для поверки уровнемеров, ПГ ±0,3 мм;
-
- рулетка измерительная металлическая Р50Н2Г ГОСТ 7502-98, компарированная по измерительной ленте третьего разряда.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным Rosemount TankRadar REXГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Техническая документация изготовителя.
Лист № 4 Всего листов 4
Изготовитель
«Rosemount Tank Radar AB», Швеция
Gamlestadsvagen 18B
P.O. Box 13045, SE-402 51 Goteborg, Sweden Tel: +46 31 337 00 00
www.rosemount-tankradar.com
Заявитель
ЗАО «Сааб Радар Мастер», РФ
Адрес: 119180 г. Москва, ул. Большая Якиманка, д. 6 Тел: +7 (495) 663 3391
Факс: +7 (495) 663 3389
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
тел.: +7 (495) 544 00 00, web: http://www.rostest.ru/, email: info@rostest.ru
Принцип работы уровнемеров радарных Rosemount TankRadar ЯЕХ основан на частотном методе измерения расстояния до объекта (FMCW, Frequency-Modulated Continuous Wave): определяется разность частот радиосигналов, излучаемых уровнемером, и отраженных от поверхности измеряемой среды.

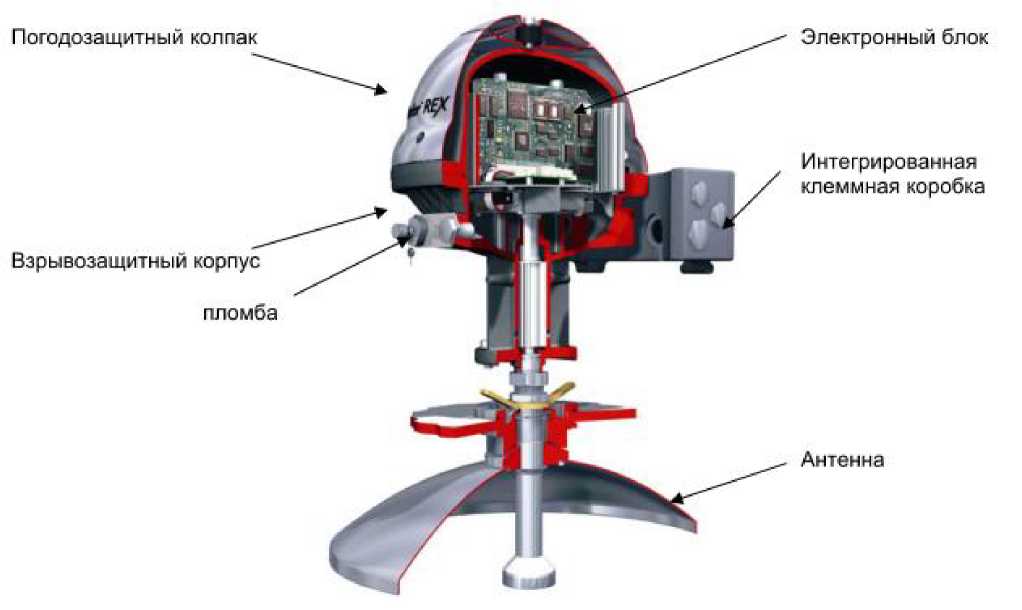

Уровнемеры радарные Rosemount TankRadar ИЕХ состоят и следующих функциональных блоков:
-
- приёмо-передающего устройства с антенной, формирующего, излучающего и принимающего радиочастотные импульсы;
-
- измерительного преобразователя (электронного блока), выполняющего измерение разности частот и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень, а также сбор информации с датчиков температуры, давления и подтоварной воды, вычисление средней температуры и объёма продукта.
Измеренные данные передаются в систему верхнего уровня по токовому сигналу (4...20) мА + HART или по протоколу связи Modbus.
Уровнемеры радарные Rosemount TankRadar ЙЕХ имеют следующие исполнения антенн:
-
- RTG 3920 - коническая, для измерения уровня всех типов жидкостей кроме таких, как асфальт, в резервуарах с фиксированной крышей;
-
- RTG 3930 - параболическая, для измерения уровня всех типов жидкостей, включая такие тяжелые жидкости, как асфальт, в резервуарах с фиксированной крышей;
-

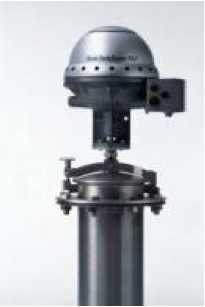

- RTG 3950 - для установки в направляющей трубе резервуара с понтоном или плавающей крышей, для измерения уровня всех типов жидкостей;
-
- RTG 3960 - для установки в направляющей трубе-волноводе с эталонными штырями в резервуарах, для измерения уровня сжиженного газа под давлением.
а) RTG 3920

в) RTG 3950
г) RTG 3960
б) RTG 3930
Рисунок 1 - Общий вид уровнемеров радарных Rosemount TankRadar ЯЕХ.
Антенна
Электронный блок
Интегрированная клеммная коробка
Поподозащитный колпак
Взрывозащитный корпус
пломба
Рисунок 2 - Схема пломбировки и составные части уровнемеров радарных Rosemount TankRadar REX.
Таблица 2 -
|
Наименование параметра |
Значение |
|
Диапазон измерений расстояния до поверхности среды (уровня), м |
от 0,8 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±1 |
Продолжение таблицы
|
Температура измеряемой среды, °С |
от минус 40 до плюс 23 0 |
|
Давление измеряемой среды, МПа, не более |
4 |
|
Излучаемая мощность, мВт, не более |
6 |
|
Напряжение питания, В:
|
от 48 до 100 от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
80 |
|
Габаритные размеры (без учёта фланца), мм, не более |
750x500x500 |
|
Масса, кг |
от 20 до 48 |
|
Условия эксплуатации:
|
до 95 от 84,0 до 106,7 от минус 40 до плюс 70 |
|
Примечание- Указанный диапазон измерений уровня является максимальным и зависит от типа антенны и диэлектрической проницаемости среды. | |
