Принцип работы расходомера-счётчика основан на теории Кармана об образовании вихрей и их взаимосвязи со скоростью потока.

В измерительном канале преобразователя расхода расходомера-счётчика установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает датчик давления. Электрические сигналы с датчика давления поступают в электронный преобразователь конвертера сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.

Расходомеры-счётчики вихревые OPTISWIRL 4070 состоят из преобразователя расхода VFS 4000 и конвертера сигналов VFC 070.

Конвертеры сигналов имеют аналоговые и частотно-импульсные выходы, протокол HART.

Расходомеры-счётчики вихревые OPTISWIRL 4070 имеют датчик температуры, конструктивно встроенный в сенсор.

Расходомеры-счётчики вихревые OPTISWIRL 4070 имеют следующие исполнения:

• -  Фланцевое (Рисунок 1.а, 1.б, 1.в, 1.з);

• -  Бесфланцевое (Рисунок 1.г, 1.д, 1.е, 1.ж);

• -  Компактное (Рисунок 1.а, 1.б, 1.в, 1.г, 1.д, 1.е,1.з);

• - Раздельное (Рисунок 1.ж);

• - С встроенным датчиком давления и без отсечного клапана (Рисунок 1.б, 1.д);

• - С встроенным датчиком давления и отсечным клапаном (Рисунок 1.в, 1.е);

• - С двумя сенсорами и двумя конвертерами, позволяющими иметь два независимых выхода прибора (Рисунок 1.з);

Пломбировка расходомеров-счётчиков вихревых OPTISWIRL 4070 не предусмотрена.

ж.                          з.

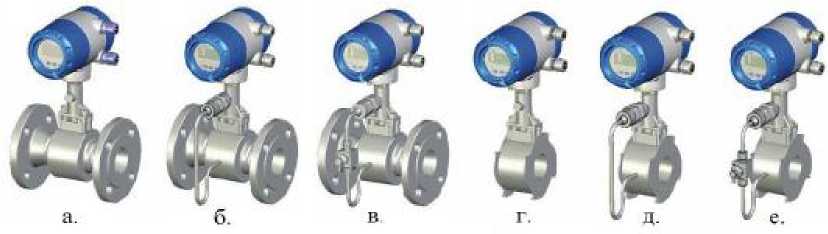

Рисунок 1 - Расходомеры-счётчики вихревые OPTISWIRL 4070.

Диапазон чисел Рейнольдса

Таблица 2 - Диапазоны

для воды.

Таблица 3 - Диапазоны

для

Примечание - Значения приведены для нормальных условий по ГОСТ 2939-63.

Скорости потока измеряемой среды, м/с

Для жидкости               от 0,3 до7,0;

Для газа, пара                от 2,0 до 80,0.

Примечание - скорости потока для газа и пара: Ду15: от 3,0 до 45,0 м/с; Ду25: от 2,0 до 70,0 м/с.

Лист № 3 Всего листов 4 Пределы допускаемой относительной погрешности измерений объёмного расхода, %:

• - для жидкостей с Re>20000                                            ±0,75;

• - для газа и пара с Re>20000                                            ±1,0;

• - для жидкостей, газа и пара с 10000<Re<20000                          ±2,0.

Пределы допускаемой относительной погрешности измерений объёмного расхода, при приведении его к нормальным условиям или при имитационной поверке,

• - для жидкостей с Re>20000

• - для газа и пара с Re>20000

• - для жидкостей, газа и пара с 10000<Re<20000 Воспроизводимость измерений, % Диапазон рабочих температур измеряемой среды, ^оС (стандартное исполнение)

  от минус 40 до +240.

  10.

Давление измеряемой среды (стандартное исполнение), МПа, не более Рабочие условия применения:

Минимальная длина прямого участка трубопровода до расходомера:

• - без возмущений потока, после сужений трубопровода, после одиночного изгиба трубы под 90°, не менее

  20^ Ду;

  2^Ду;

  8'Ду.

  5-Ду.

  от минус 40 до +85;

  от 30 до 80;

  от 84 до 106.

  0,1.

  от 11 до 36.

  0,8.

• - перед струевыпрямителем, не менее

• - после струевыпрямителя , не менее

• - Минимальная длина прямого участка трубопровода после расходомера

• - температура окружающей среды, ^оС

• - влажность окружающей среды, %

• - атмосферное давление, кПа Динамическая вязкость измеряемой среды, Пуаз, не более Напряжение питания постоянного тока, В Потребляемая мощность, Вт, не более
