Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «2» июля 2018 г. № 1352

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ЛОГИКА 6764

Комплексы измерительные ЛОГИКА 6764 (далее - ИК) предназначены для измерения расхода и объема природного газа, технических газов различного состава при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.

Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям ТС=293,15 К и РС=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.

В составе ИК используются в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в госреестре СИ). В качестве комплексного компонента ИК используется корректор СПГ761 (36693-13) или СПГ762 (37670-13) совместно с измерительными адаптерами АДС97 (38646-08).

ИК различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав ИК и значения метрологических характеристик определяются заказом и приводятся в паспорте.

Таблица 1 - Первичные преобразователи и барьеры искрозащиты в составе ИК

Общий вид составных частей ИК приведен на рисунках 1 - 6.

Рисунок 1 - Корректор СПГ761 (СПГ762)

Рисунок 2 - Адаптер АДС97

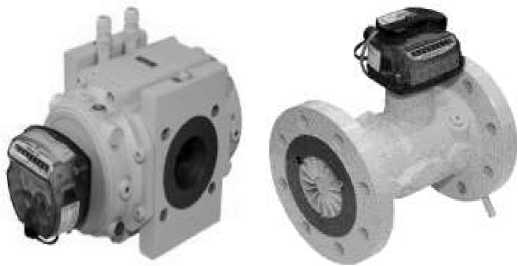

СГ

РСГ

СТГ

ЭВ-200

RVG

DELTA TZ/FLUXI

PRO-V

OPTISWIRL-4070

YEWFLO-DY

PROVIRL

Метран-150

EJ*

АИР-20/М2

3051

АИР-10

Метран-55

СДВ      МИДА-13П

DMP

ПД100И

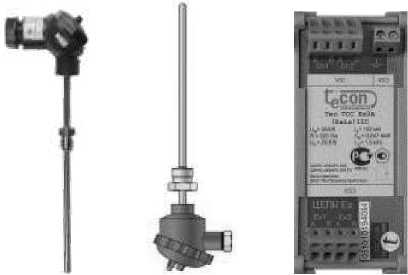

Рисунок 5 - Преобразователи температуры

ТСП-Н

Рисунок 4 - Преобразователи давления

ТЭМ-100 ТС (ТСПТ-Ех)   ТСС-Ех

Рисунок 6 - Барьеры искрозащиты

Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в корректоре и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на титульный лист эксплуатационных документов типографским способом.

Таблица 5 - Состав комплекса измерительного ЛОГИКА 6764

осуществляется по документу РАЖГ.421431.040 РЭ "Комплексы измерительные ЛОГИКА 6764. Руководство по эксплуатации" (раздел 6 "Методика поверки" с изменением №1), утвержденному ФГУП "ВНИИМС" 27.11.2017 г.

Основные средства поверки:

• - эталоны и вспомогательное оборудование для поверки комплексов не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав комплексов;

• - при поверке средств измерений, составных частей комплекса, применяются средства поверки в соответствии с документами на поверку этих средств измерений.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт ИК.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений при помощи турбинных, ротационных и вихревых расходомеров и счетчиков

ГСССД МР 118-05 Методика расчета плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей

ТУ 4217-097-23041473-2016 Комплексы измерительные ЛОГИКА 6764. Технические условия

Акционерное общество "Теплоэнергомонтаж" (АО "ТЭМ")

ИНН 7804012841

Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 150

Тел./факс: (812) 3253637, 3253638

E-mail: komplekt@tem.spb.ru

Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА)

ИНН 7809002893

Адрес:190020, г. Санкт-Петербург, наб. Обводного канала, 150

Тел./факс: (812) 2522940, 4452745

E-mail: office@logika.spb.ru

Web-сайт: www.logika.spb.ru

Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА)

ИНН 7809002893

Адрес:190020, г. Санкт-Петербург, наб. Обводного канала, 150

Тел./факс: (812) 2522940, 4452745

E-mail: office@logika.spb.ru

Web-сайт: www.logika.spb.ru

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46.

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64384 «Комплексы измерительные ЛОГИКА 6764» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО НПФ ЛОГИКА от 19 декабря 2017 г, № 0675ТД и № 0676ТД приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные ЛОГИКА 6764, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65913-17, изложив его в новой редакции согласно приложению к настоящему приказу

• 2. Установить поверку по документу РАЖГ.421431.040 РЭ (раздел 6 «Методика поверки» с изменением № 1), утвержденному ФГУП «ВНИИМС» 27.11.2017 и распространить действие документа на комплексы измерительные ЛОГИКА 6764, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  64384

«Комплексы измерительные ЛОГИКА 6764», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65913-17, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВИИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/-------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036ECDC011E780DAE0071В1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018
