МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№ ______392

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE9C42A336O155561666DB4E2ED5F7B52

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 18.12.2023 до 12.03.2025

\________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _6 »   фаараая__2024 Г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 392

Регистрационный № 72674-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры рентгенофлуоресцентные волнодисперсионные ZSX Primus II, ZSX Primus IV

Назначение средства измерений Спектрометры рентгенофлуоресцентные волнодисперсионные ZSX Primus, ZSX Primus II, ZSX Primus IV (далее - спектрометры) предназначены для измерений массовой доли элементов от бериллия до урана в различных веществах и материалах: металлах, сплавах, порошках, стружках, геологических породах, жидкостях в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.

Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки.

Рентгеновское излучение, испускаемое рентгеновской трубкой, возбуждает атомы элементов в образце (пробе) и вызывает рентгеновскую флуоресценцию элементов (характеристическое рентгеновское излучение), которое попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости или многослойные структуры). В результате дифракции на кристалл-анализаторе характеристическое рентгеновское излучение в соответствии с уравнением Вульфа-Брегга разлагается в спектр и регистрируется системой детектирования многоканального волнодисперсионного спектрометра последовательного типа. По положению и интенсивности линий в спектре проводится определение массовой доли элементов.

Конструктивно спектрометр выполнен в виде стационарного напольного прибора, включающего следующие основные составляющие: спектрометрический блок с источником рентгеновского излучения и источником высокого напряжения (генератором); аналитическая камера с автоматическим или ручным устройством загрузки исследуемых образцов с 10-ти позиционным сменщиком кристаллов-анализаторов на легкие и тяжелые элементы; блок управления и обработки данных с системой детектирования и регистрации спектров; блок температурной стабилизации аналитической камеры; система вакуумирования. Управление процессом измерения и контроль состояния спектрометра осуществляется посредством отдельно устанавливаемого управляющего внешнего компьютера со специализированным программным обеспечением (ПО) и принтера.

В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка с родиевым анодом с максимальной мощностью 4 кВт (опция 3 кВт) с бериллиевым окном толщиной 30 мкм. Рентгеновская флуоресценция элементов, дифрагированная    кристаллами-анализаторами, двумя детекторами:    проточным

пропорциональным и (или) сцинтилляционными.

Выбор кристалла-анализатора зависит от измеряемых элементов от бериллия до урана (стандартно устанавливаются кристаллы - LiF200 на тяжелые элементы и Ge, PET и RX25 на легкие             элементы             и             дополнительно,             по

заказу - LiF220, RX4, RX9, RX35, RX40, RX45, RX61F, RX61, RX75, RX85, LiF420).

Спектрометр оснащен вакуумной системой и дополнительно может оснащаться системой гелиевой (азотной) продувки аналитической камеры с возможностью настройки скорости потока газа. Блок температурной стабилизации аналитической камеры спектрометра поддерживает температуру 36,5 °С.

Конструкция спектрометров обеспечивает безопасные условия работы. При максимальных напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса работающего спектрометра не превышает 1 мкЗв/ч.

Спектрометры выпускаются в трех модификациях ZSX Primus, ZSX Primus II, ZSX Primus IV, выполнены в однотипном корпусном исполнении с различными конструктивными особенностями и имеют одинаковые метрологические характеристики.

В модификации спектрометра ZSX Primus реализована классическая схема с нижним расположением волнового спектрометра, когда рентгеновская трубка, блок кристаллов-анализаторов и блок детекторов расположены под поверхностью исследуемого образца. Данная конфигурация предпочтительна для определения концентрации примесных элементов в жидкостях.

В модификациях спектрометра ZSX Primus II, ZSX Primus IV рентгеновская трубка, блок кристаллов-анализаторов и блок детекторов располагаются над поверхностью исследуемого образца, что устраняет проблему с их загрязнением материалом порошковых проб.

Общий вид спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV представлен на рисунках 1 - 3.

Пломбирование спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV не

предусмотрено.

zsx^.

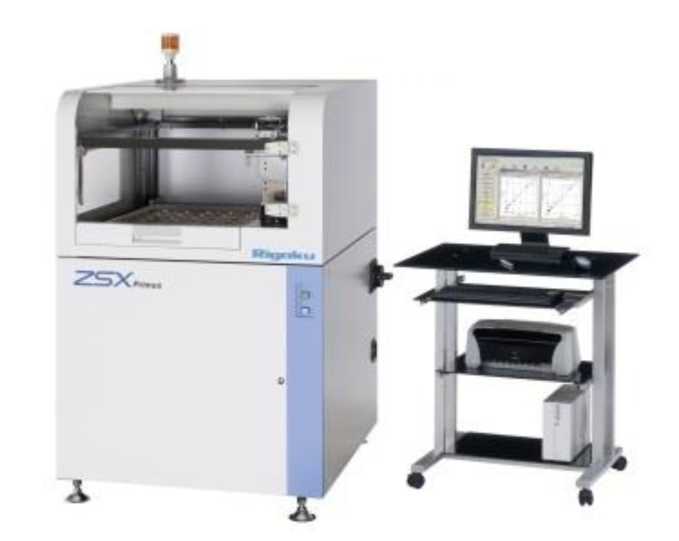

Рисунок 1 - Общий вид спектрометра ZSX Primus с управляющим компьютером

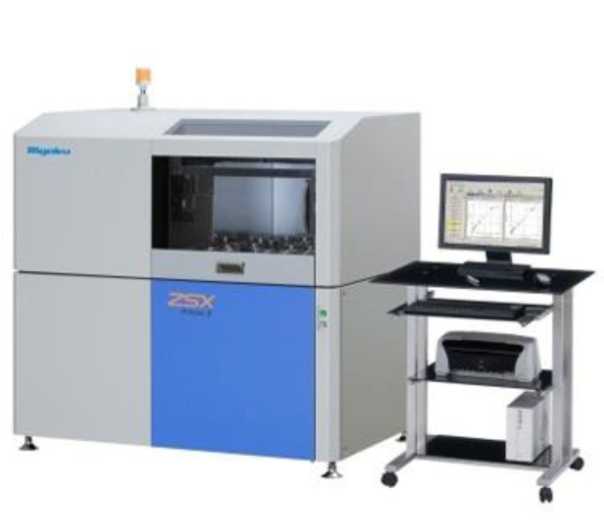

Рисунок 2 - Общий вид спектрометра ZSX Primus II с управляющим компьютером

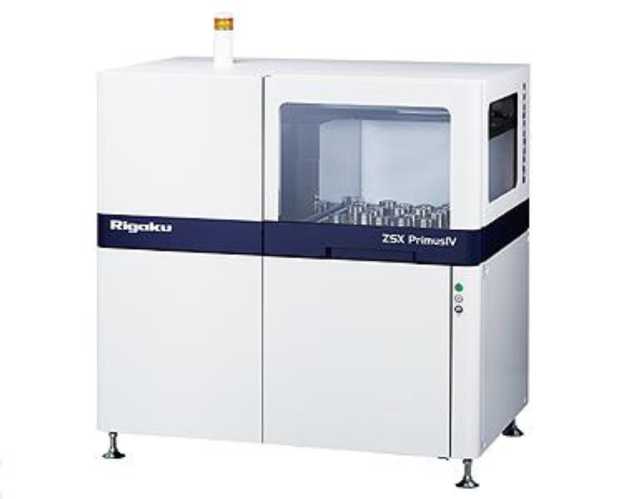

Рисунок 3 - Общий вид спектрометра ZSX Primus IV без управляющего компьютера

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) спектрометров приведены в таблице 1.

Уровень защиты ПО спектрометров «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик спектрометров. Конструкция спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист «Руководства по эксплуатации» в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

ГОСТ   33850-2016   Почвы. Определение химического состава методом

рентгенофлуоресцентной спектрометрии;

ГОСТ Р 55879-2013 Топливо твердое минеральное. Определение химического состава золы методом рентгенофлуоресцентной спектрометрии;

ГОСТ Р 55410-2013 Огнеупоры. Химический анализ рентгенофлуоресцентным методом;

ГОСТ Р 55080-2012 Чугун. Метод рентгенофлуоресцентного анализа;

ГОСТ ISO 20884-2012 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны;

ГОСТ Р ЕН ИСО 14596-2008 Нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны;

ГОСТ Р 52660-2006 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны;

ГОСТ 30608-98 Бронзы оловянные. Метод рентгенофлуоресцентного анализа;

ГОСТ 30609-98 Латуни литейные. Метод рентгенофлуоресцентного анализа;

ГОСТ 28817-90 Сплавы твердые спеченные. Рентгенофлуоресцентный метод определения металлов;

ГОСТ   20068.4-88   Бронзы безоловянные. Метод рентгеноспектрального

флуоресцентного определения алюминия;

ГОСТ 25278.15-87 Сплавы и лигатуры редких металлов. Рентгенофлуоресцентный метод определения циркония, молибдена, вольфрама и тантала в сплавах на основе ниобия.

Техническая документация изготовителя «Rigaku Corporation», Япония.

«Rigaku Corporation», Япония

Адрес: 3-9-12 Matsubara-cho, Akishima-shi, Tokyo 196-8666, Japan

Телефон: +81.3.3479.0618, факс: +81.3.3479.6171

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 392

Лист № 1 Регистрационный № 20641-11                                       Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы-измерители стандартных сигналов КИСС-03

Назначение средства измерений

Калибраторы-измерители стандартных сигналов КИСС-03 предназначены для: измерений и воспроизведений сигналов силы и напряжения постоянного тока, сигналов от термопар; измерений электрического сопротивления и сигналов от термопреобразователей сопротивления. Калибраторы-измерители стандартных сигналов КИСС-03 применяются в качестве эталона или рабочего средства измерений при настройке и поверке показывающих и регистрирующих приборов, различных измерительных комплексов, а также могут применяться при выполнении пуско-наладочных работ в различных отраслях промышленности, в энергетике и т.п.

Описание средства измерений

Калибратор-измеритель стандартных сигналов КИСС-03 (далее - прибор) выполнен в пластмассовом корпусе. Внутри корпуса расположена печатная плата с радиоэлементами. В верхней части корпуса расположен отсек для аккумуляторной батареи. На корпусе сверху расположены гнезда для подключения внешних устройств. Ниже расположен двухрядный 16-знаковый ЖКИ и клавиатура, соединенные с печатной платой с помощью жгутов.

Основные функции прибора:

• •    измерение значений постоянного тока или напряжения;

• •    измерение сопротивления;

• •    измерение сигналов от термопреобразователей сопротивления (ТС) с номинальной статической характеристикой преобразования 50М, 100М, 50П, 100П (в дальнейшем - ТСМ50, ТСМ100, ТСП50, ТСП100 соответственно), подключенных по четырехпроводной линии связи;

• •    измерение сигналов от термопар (ТП) типов: S, K, L, В, А-1, N, J с компенсацией температуры «холодных» спаев;

• •    генерация постоянного тока и напряжения с возможностью задания от одного до шести значений генерируемого параметра. Вывод значений осуществляется циклически, с помощью нажатия одной клавиши. Имеется возможность изменять направление вывода значений;

• •    генерация сигналов ТП типов: S, K, L, В, А-1, N, J с возможностью компенсации ЭДС «холодных» спаев;

• •    генерация и измерение постоянного тока и/или напряжения одновременно, с возможностью задания одного значения генерируемого параметра.

Дополнительные функции прибора:

• •   измерение температуры с помощью внутреннего ТСП100;

• •   сервисный режим «Таблица значений ТС», который реализует индикацию сопротивления, соответствующего заданной температуре по ГОСТ 6651-2009 для ТС указанных типов;

• режим работы - «Калибровка КИСС-03», позволяющий максимально быстро провести настройку прибора.

Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Версия программы индицируется на табло при включении калибратора.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 Идентификационные данные метрологически значимого ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус прибора.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

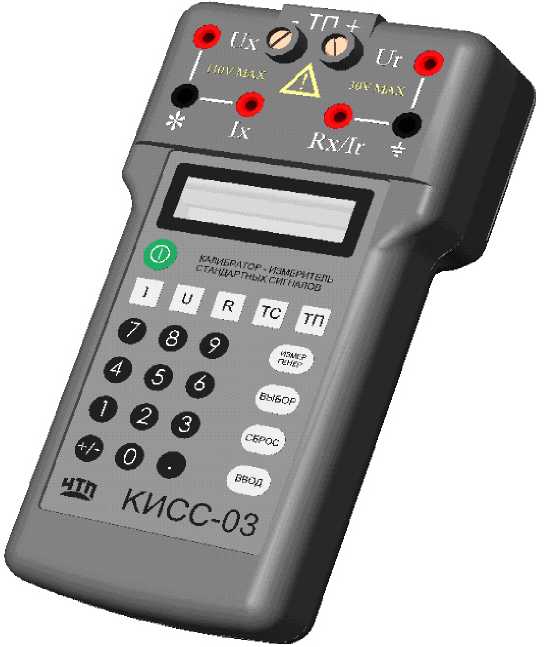

Рисунок 1 - Фотография общего вида

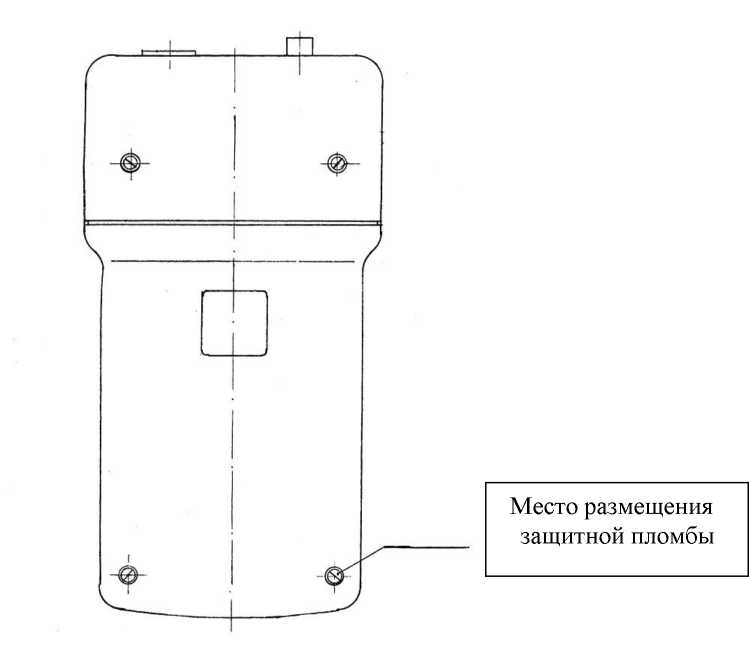

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические характеристики калибраторов приведены в таблицах 2, 3, 4. Прибор работает в трех основных режимах:

• - измерение;

• - генерация;

• - измерение и генерация одновременно.

Таблица 2

Таблица 3

Таблица 4

Пределы допускаемой дополнительной погрешности калибратора от изменения температуры окружающей среды в пределах рабочих условий применения на каждые 10 °С не превышают:

- 1/2 соответствующего предела допускаемой основной погрешности по параметрам: генерация и измерение напряжения, измерение тока, измерение сопротивления, в том числе сигналов от ТП и ТС;

- соответствующего предела основной погрешности при генерации тока.

Входное сопротивление прибора:

- при измерении постоянного напряжения, не менее 10 МОм

- при измерении постоянного тока, не более 10 Ом.

Время установления рабочего режима не превышает 1 минуты

Габаритные размеры, мм                             236 х 115 х 65

Масса (без источника питания), не более, кг Рабочие условия применения:

• - температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

Температура транспортирования

Температура хранения

Выходное постоянное напряжение БП

Мощность, потребляемая от сети, не более Средний срок службы, лет, не менее

Знак утверждения типа наносится методом термотрансфертной печати на паспортную табличку, укрепленную на крышке прибора, и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

В комплект поставки входят:

Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации 2.085.003 РЭ.

Нормативные и технические документы, устанавливающие требования к калибраторам-измерителям стандартных сигналов КИСС-03

Общество с ограниченной ответственностью   «Теплоприбор-Сенсор»

(ООО «Теплоприбор-Сенсор»)

Адрес осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г.Челябинск, ул. Павелецкая 2-ая, д. 36 Тел.:7450031562

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 392

Лист № 1 Регистрационный № 60662-15                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры OPTIFLEX

Назначение средства измерений

Уровнемеры OPTIFLEX предназначены для контактного измерения дистанции, уровня, раздела фаз жидкостей, паст, шламов, пульп и различных сыпучих материалов.

Описание средства измерений

Принцип работы уровнемеров OPTIFLEX основан на методе импульсной рефлектометрии (TDR, Time-Domain Reflectometer): по волноводу посылают зондирующий импульс и измеряют интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.

Уровнемеры OPTIFLEX состоят из следующих функциональных блоков:

- измерительный преобразователь (преобразователь сигналов), формирующий, излучающий и принимающий радиочастотные импульсы. Он также выполняет измерение интервала времени, и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляется уровень и объём среды (при наличии градуировочной таблицы);

- фланцевая система, которая соединяет волновод с преобразователем сигналов и соединяет уровнемер с емкостью;

- волновод, по которому распространяются электромагнитные сигналы;

- встроенный индикатор (при наличии), отображающего измеренные величины.

Выходная информация передается по токовому сигналу 4...20 мА с наложенным протоколом HART или по протоколам связи Profibus PA, Foundation Fieldbus.

Уровнемеры OPTIFLEX имеют следующие исполнения:

• -  1300 С - компактное;

• -  1300 C - разнесенное.

В качестве волновода применяются:

• - двойной или одинарный стержень 0 8 мм длиной до 4 м (неразборный);

• - одинарный стержень 0 8 мм длиной до 6 м (разборный);

• - коаксиальный сенсор 0 22 мм длиной до 6 м (разборный/неразборный);

• - сдвоенный трос 0 4 мм длиной до 8 м;

• - одинарный трос 0 2 мм или 4 мм длиной до 35 м (только для жидкостей);

• - одинарный трос 0 8 мм длиной до 35 м (только для сыпучих продуктов);

• - изогнутые версии сенсоров (например, г-образные) заказываются по специальному заказу.

Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы. На настроечные параметры есть возможность установки пароля.

Уровень защиты ПО уровнемеров OPTIFLEX от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

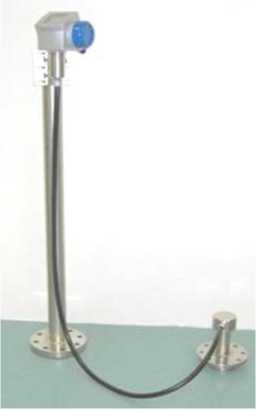

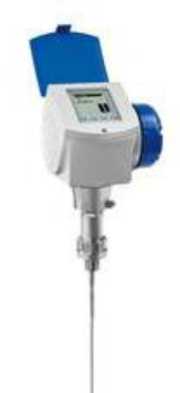

а) 1300 С (компактное исполнение)            б) 1300 C (раздельное исполнение)

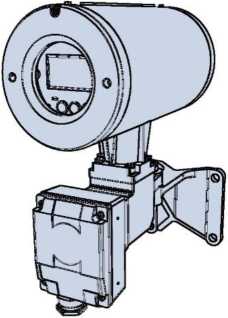

Р и с уно к 1 - Общий вид уровнемеров OPTIFLEX.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

наносят на корпус уровнемеров OPTIFLEX методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

приведены в руководстве по эксплуатации уровнемеров OPTIFLEX.

ТУ 4214-010-33530463-2014 «Уровнемеры OPTIFLEX. Технические условия»;

ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений

уровня жидкости».

Изготовитель

Общество с ограниченной ответственностью    «КРОНЕ-Автоматика»

(ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес места осуществления деятельности: 443004, Самарская обл., Волжский р-н, пос. Верхняя Подстепновка, д. 2

Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11

E-mail: kar@krohne.su

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел.: +7 (495) 544 00 00

Web: http://www.rostest.ru/

Еmail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 392

Лист № 1 Регистрационный № 48218-11                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

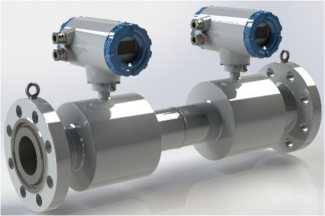

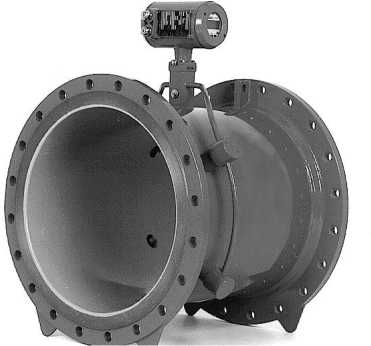

Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300

Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (далее - расходомеры) предназначены для измерений расхода жидкостей и сжиженных газов в трубопроводах.

Описание средства измерений

Расходомер состоит из первичного преобразователя расхода (ППР) с ультразвуковыми датчиками и электронного блока (конвертера сигналов - СК).

Принцип работы расходомеров основан на времяимпульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкости в трубопроводе.

Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в конвертере сигналов, содержащем нормирующие и аналого-цифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного или массового расхода измеряемой среды. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее расходомера или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART или Profibus PA.

Расходомеры UFM 3030 состоят из ППР модели UFS 3000 и конвертера сигналов модели UFC 030.

Расходомеры UFM 3030-300 состоят из ППР модели UFS 3000 и конвертера сигналов модели UFC 300.

Расходомеры UFM 500-030 состоят из ППР UFS 500 и конвертера сигналов UFC 030.

Расходомеры UFM 500-300 состоят из ППР UFS 500 и конвертера сигналов UFC 300.

Расходомеры имеют компактное исполнение (UFM 3030К, UFM 3030-300К, UFM 500K, UFM 500-030К), взрывозащищенный вариант компактного исполнения (UFM 3030K-1Ex, UFM 3030K-300-1Ex, UFM 3030K/i-1Ex, UFM 3030K/i-300-1Ex UFM 500K-1Ex, UFM 500K-030-1Ex, UFM 500K/i-030-1Ex), раздельное исполнение (UFM 3030F, UFM 3030-300F, UFM 500F, UFM 500-030F), взрывозащищенный вариант раздельного исполнения (UFM 3030F-1Ex, UFM 3030F-300-1Ex, UFM 3030F/i-1Ex, UFM 3030F/i-300-1Ex, UFM 500F-1Ex, UFM 500F-030-1Ex, UFM 500F/i-030-1Ex, UFM 500F-300-1Ex, UFM 500F/i-300-1Ex).

Расходомеры имеют специальные раздельные исполнения, отличающиеся расширенным температурным диапазоном измеряемой среды: UFM 3030 F/ХТ (для Ду 25...150), UFM 3030F/XT-300, UFM 3030F/XT-1Ex, UFM 3030F/XT-300-1Ex, UFM 3030F/i/XT-1Ex, UFM 3030F/i/XT/HJ-1Ex, UFM 3030F/HJ-1Ex, UFM 3030F/i/XT-300-1Ex, UFM 500F-HT-1Ex/UFM 500F-HT-HJ-1Ex, UFM 500F/i-HT-1Ex/UFM 500F-HT-HJ-1Ex, UFM 500F-030-HT-1Ex/UFM 500F-030-HT-1EX, UFM 500F/i-030-HT-1Ex/UFM 500F/i-030-HT-HJ-1Ex.

Возможно изготовление редундантного исполнения расходомеров. Редундантное исполнение - два и более расходомера, расположенных последовательно на одном измерительном участке (измерительной трубе). Каждый расходомер оснащен отдельным ППР и СК, имеет уникальный серийный номер и паспорт.

Исполнение расходомера определяется при заказе.

Серийный номер наносится методом гравировки или типографическим способом в буквенно-цифровом формате на маркировочные таблички, расположенные на корпусе конвертера сигналов.

Нанесение знака поверки на расходомеры не предусмотрено.

Расходомеры пломбируются по требованию заказчика. Пломбировка может проводиться на месте эксплуатации.

Место нанесения знака утверждения типа

РОССИЯ. САМАРА

ООО"КРОНЕ-Автоматика"

IP67

САМАРА

ООО "КРОНЕ-Автом^Гика I Расходомер /

Тип UFM500F-03J>Q<T-e-1Ex DN ■■ ммyPN Ц МПа IP6

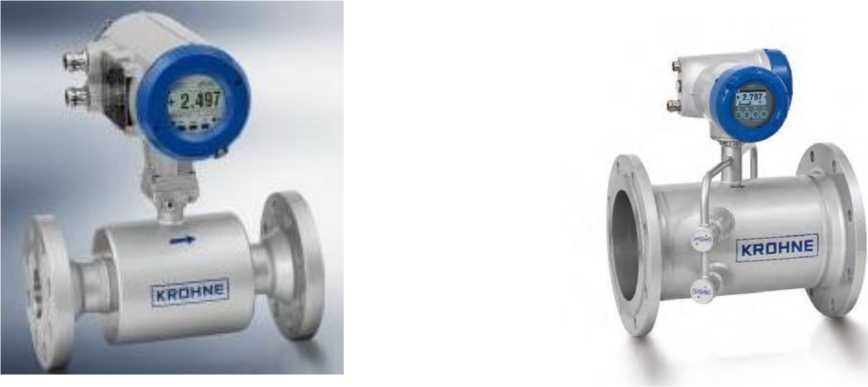

Рисунок 2 - Расходомер UFM 3030K и UFM 3030-300K

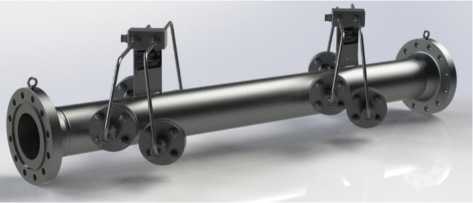

Рисунок 3 - Редундантное исполнение расходомеров

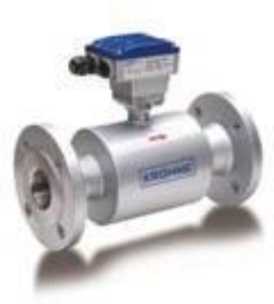

Рисунок 5 - Первичный преобразователь расхода UFS 500

Рисунок 6 - Первичный преобразователь расхода UFS 3000 и конвертер сигналов UFC 300

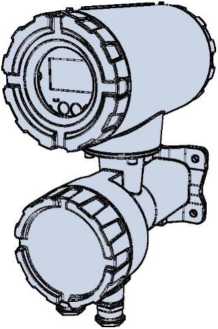

Рисунок 7 - Варианты корпуса и консоли СК UFC 030

- самоклеящаяся пломба в виде наклейки из легко разрушаемого материала.

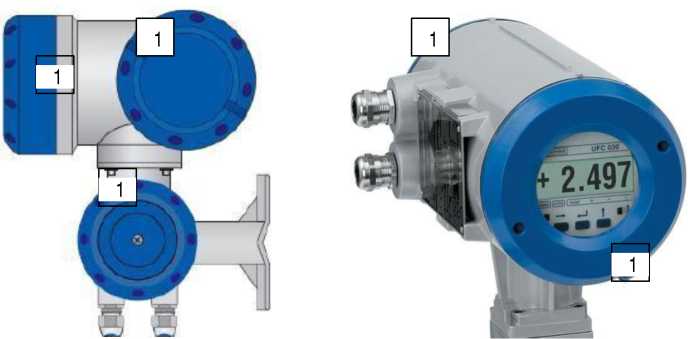

Рисунок 8 - Опломбирование конвертера сигналов от несанкционированного доступа

Программное обеспечение (далее - ПО) расходомеров установлено в конвертере сигналов и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов конвертера. Посредством микропрограммы осуществляются функции обработки и индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом индикаторе (ЖКИ), настройка расходомера, установка режимов работы непосредственно с использованием органов управления конвертера, формирования параметров выходных сигналов. Разделения на метрологически значимое и метрологически незначимое ПО нет.

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ расходомера не проводится. Для контроля работы расходомера в конвертере сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен паролями и пломбами.

Таблица 1- Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений (в соответствии с Р 50.2.077-2014):

• - «высокий», при пломбировке преобразователя сигналов;

• - «средний» без пломбировки преобразователя сигналов.

Таблица 2 - Метрологические характеристики UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300

Таблица 3 - Метрологические характеристики UFM 500F-HT, UFM 500F-030 HT

Таблица 4 - Технические характеристики UFM 3030, UFM 3030-300, UFM 500-030, UFM 500

300

Таблица 5 - Технические характеристики UFM 500F-HT, UFM 500F-030 HT

наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку расходомера заводским способом или с помощью наклейки.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

приведены в п.2.2 документах «Расходомер ультразвуковой UFM 500. Руководство по монтажу, эксплуатации и техническому обслуживанию» и «Расходомер ультразвуковой UFM 3030. Руководство по монтажу, эксплуатации и техническому обслуживанию».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»;

ГОСТ Р 52931-2009 «Приборы контроля и регулирования технологических процессов. Общие техническое условия»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 4213-003-33530463-2006 «Расходомеры ультразвуковые UFM. Технические условия».

Изготовитель

Общество с ограниченной ответственностью    «КРОНЕ-Автоматика»

(ООО «Кроне-Автоматика»)

ИНН 6318107839

Адрес места осуществления деятельности: 443004, Самарская обл., Волжский р-н, пос. Верхняя Подстепновка, д. 2

Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11

E-mail: kar@krohne.su

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 392

Лист № 1 Регистрационный № 52514-13                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики вихревые OPTISWIRL 4070

Расходомеры-счётчики вихревые OPTISWIRL 4070 предназначены для измерения объёмного расхода и объема жидкостей, газа и пара.

Принцип работы расходомера-счётчика основан на теории Кармана об образовании вихрей и их взаимосвязи со скоростью потока.

В измерительном канале преобразователя расхода расходомера-счётчика установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает датчик давления. Электрические сигналы с датчика давления поступают в электронный преобразователь конвертера сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.

Расходомеры-счётчики вихревые OPTISWIRL 4070 состоят из преобразователя расхода VFS 4000 и конвертера сигналов VFC 070.

Конвертеры сигналов имеют аналоговые и частотно-импульсные выходы, протокол HART.

Расходомеры-счётчики вихревые OPTISWIRL 4070 имеют датчик температуры, конструктивно встроенный в сенсор.

Расходомеры-счётчики вихревые OPTISWIRL 4070 имеют следующие исполнения:

- Фланцевое (Рисунок 1.а, 1.б, 1.в, 1.з);

- Бесфланцевое (Рисунок 1.г, 1.д, 1.е, 1.ж);

- Компактное (Рисунок 1.а, 1.б, 1.в, 1.г, 1.д, 1.е,1.з);

- Раздельное (Рисунок 1.ж);

- С встроенным датчиком давления и без отсечного клапана (Рисунок 1.б, 1.д);

- С встроенным датчиком давления и отсечным клапаном (Рисунок 1.в, 1.е);

- С двумя сенсорами и двумя конвертерами, позволяющими иметь два независимых выхода прибора (Рисунок 1.з);

Пломбировка расходомеров-счётчиков вихревых OPTISWIRL 4070 не предусмотрена.

ж. з.

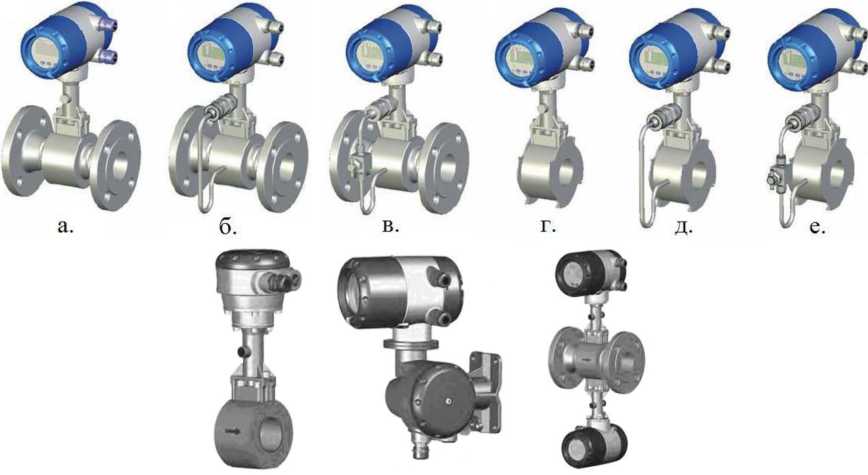

Рисунок 1 - Расходомеры-счётчики вихревые OPTISWIRL 4070.

Программное обеспечение

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.   В программном обеспечении

не предусмотрено изменение текущих и накопленных данных.

Идентификационные данные программного обеспечения (ПО) конвертеров приведены в таблице 1.

Таблица 1.

Метрологические и технические характеристики Условные диаметры первичных преобразователей, Ду, мм

Диапазон чисел Рейнольдса

Таблица 2 - Диапазоны

для воды.

ГОСТ 28723-2005 «ГСИ. Расходомеры скоростные электромагнитные и вихревые. Общие технические требования и методы испытаний»;

Техническая документация фирмы «KROHNE Messtechnik», GmbH & Co. KG, Германия.

Общество с ограниченной ответственностью    «КРОНЕ-Автоматика»

(ООО «Кроне-Автоматика»)

ИНН 6318107839

Адрес места осуществления деятельности: 443004, Самарская обл., Волжский р-н, пос. Верхняя Подстепновка, д. 2

Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11

E-mail: kar@krohne.su

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел. (495)544-00-00

E-mail: info@rostest.ru

Web: http://www.rostest.ru/

Уникальный номер записи в реестре аккредитованных лиц № 30010-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «16» февраля 2024 г. № 392

Лист № 1 Регистрационный № 65383-16                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры BM 26

Уровнемеры BM 26 предназначены для измерений уровня и уровня раздела фаз жидкостей в резервуарах и технологических аппаратах.

Описание средства измерений

Работа уровнемеров основана на принципе измерений уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке соответственно изменению уровня жидких сред.

Направляющая трубка соединяется с резервуаром с помощью фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубке и резервуаре. В трубку помещен поплавок, который посредством установленного в него магнита передает информацию об уровне на электронный преобразователь или индикатор.

Уровнемеры BM 26 состоят из следующих функциональных блоков:

• -  выносной направляющей трубки, оснащённой поплавком;

• -  стеклянного индикатора с магнитными флажками или магнитным указателем;

• -  электронного преобразователя для передачи измеренной информации (в зависимости от исполнения уровнемера ВМ 26).

Электронный преобразователь состоит из трубки с расположенной внутри по всей длине сенсорной платой с линейкой из герконов с сопротивлениями. Магнит воздействует посредством магнитного поля на установленные герконы. Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал.

Преобразователь сигналов измеряет сопротивление электронной платы и преобразует полученную информацию в выходной сигнал.

Индикатор состоит из металлического профиля с трубкой, внутри которой расположены магнитные «флажки» или плавающий магнитный указатель, и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня поплавок воздействует на «флажки» или на плавающий магнитный указатель, заставляя их изменять свое положение в соответствии с уровнем. Значение уровня определяется визуально по шкале, закрепленной на индикаторе.

Магнит также воздействует на установленные предельные выключатели для сигнализации о предельных значениях уровня рабочей среды.

Уровнемеры BM 26 имеют следующие исполнения:

• - ВМ 26 А - для измерения уровня жидкости, уровня раздела фаз двух жидкостей в зависимости от шкалы и типа поплавка

• -  ВМ 26 PTFE - для агрессивных жидкостей, с футеровкой измерительной трубы из фторопласта, поплавок из стекла или фторопласта

• - ВМ 26 Basic - для измерения уровня жидкостей с плотностями более 750 кг/м³ (при температуре до 150 °С и давлении до 1,6 МПа).

• - ВМ 26 Advanced - для измерения уровня жидкостей с плотностями от 540 до 2000 кг/м³ (при температуре до 300 °С и давлении до 4,0 МПа).

• -  ВМ 26 F - со встроенным уровнемером OPTIFLEX 1300 С

• - ВМ 26 W - со встроенным уровнемером радарным OPTIWAVE 7300 С Исполнения F и W только на базе ВМ 26 Advanced.

Опционально уровнемеры могут быть снабжены предельными выключателями и электронными преобразователями уровня формирующими информацию по выходным сигналам от 4 до 20 мА + HART или по протоколам связи Profibus PA/DP, Foundation Fieldbus.

б) испо

б)

преобразова

репления ин

ы,

о шка-

я фиксируются (

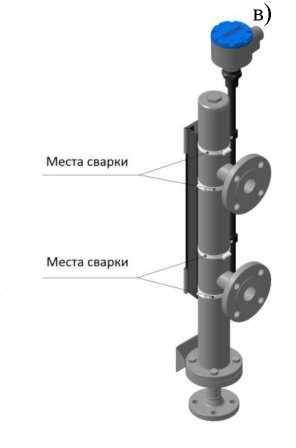

Рисунок 2 - Места фиксации уровнемера

Пломбирование уровнемеров не предусмотрено.

Программное обеспечение (ПО) состоит из ПО, встроенного в электронный преобразователь, и внешнего ПО для ПЭВМ.

Функции внутреннего ПО:

• - вычисление уровня измеряемой среды;

• - отображение измеренных значений на индикаторе (при наличии);

• - формирование выходного сигнала.

Функции внешнего ПО:

• - выполнение сервисных функций;

• - отображение текущего состояния и параметров настройки.

Уровень защиты программного обеспечения уровнемеров BM 26 от непреднамеренных и преднамеренных изменений «средний» для исполнений ВМ 26А/PTFE/Basic/Advanced, уровень «высокий» для исполнений ВМ 26F/W по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Лист № 4 Всего листов 5 Метрологические и технические характеристики

Таблица 2

наносится на корпус уровнемеров методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 3

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерения уровня жидкости;

ТУ 4214-012-33530463-2015 Уровнемеры BM 26. Технические условия.

Изготовитель

Общество с ограниченной ответственностью    «КРОНЕ-Автоматика»

(ООО «Кроне-Автоматика»)

ИНН 6318107839

Адрес места осуществления деятельности: 443004, Самарская обл., Волжский р-н, пос. Верхняя Подстепновка, д. 2

Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11

E-mail: kar@krohne.su

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
