Номер по Госреестру СИ: 32186-11
32186-11 Устройства
(MAGCHECK VERIFICATOR)
Назначение средства измерений:
Устройства «MAGCHECK VERIFICATOR» (далее - устройства) предназначены для измерений фактических значений сигналов на выходе преобразователей электромагнитных расходомеров-счетчиков фирмы «KROHNE Messtechnik GmbH & Co. KG» Германия, и контроля их метрологических характеристик.
Аналитический паспорт типа средства измерений
32186-11 — Устройства
MAGCHECK VERIFICATOR
Фирма "KROHNE Messtechnik GmbH & Co. KG"
ГЕРМАНИЯ
МПИ: 1 год
Действует
8
организаций14
владельцев1
версий46
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
8
Организаций-поверителей
эффективное число: 4.9
14
Владельцев СИ
эффективное число: 5.5
26
Экземпляров СИ
по агрегатам владельцев / организаций
84.8%
Периодические поверки
первичные: 2.2%
10.87%
Непригодность
5 извещений
87%
Поверки юрлиц
доля в общем объёме
53 134 ₽
Средневзвешенная цена
медиана: 54 100 ₽
100%
Покрытие ценами
расчётный известный объём: 303 700 ₽
2 017,6 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 023
Концентрация поверителей
HHI; доля топ-5: 87%
1 805
Концентрация владельцев
HHI; доля топ-5: 65.4%
7
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
12
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 46 поверок; пик пришёлся на 2021 год (10).
- Последний завершённый год показал рост на 16.7% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 21.5%.
- Рынок представлен 8 организациями; концентрация умеренная (HHI 2023), доля топ-5 — 87%.
- В базе найдено 14 владельцев и 26 экземпляров СИ; доля пяти крупнейших владельцев — 65.4%.
- Средневзвешенная цена поверки — 53 134 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 303 700 руб.
- Доля извещений о непригодности составляет 10.87% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 017,6 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2021 — 10
Долгосрочный CAGR: 21.5%
Активных версий: 1
Ценовой диапазон: 3 907–62 400 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 10 | 19 | 1,90 |
| АО " Кольская ГМК " | Юридические лица | 2 | 3 | 1,50 |
| ООО КРОНЕ-АВТОМАТИКА | Юридические лица | 2 | 2 | 1,00 |
| АО "Кольская ГМК" | Юридические лица | 2 | 2 | 1,00 |
| АО "МОСВОДОКАНАЛ" | Юридические лица | 1 | 3 | 3,00 |
| ООО "ЕВРОХИМ - УКК" | Юридические лица | 1 | 2 | 2,00 |
| ООО " ЕВРОХИМ-УКК " | Юридические лица | 1 | 2 | 2,00 |
| ПАО "ЧМК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "СМЦ" | Юридические лица | 1 | 1 | 1,00 |
| ЗФ ПАО "ГМК Норильский никель" | Юридические лица | 1 | 1 | 1,00 |
| ООО " Луч " | Юридические лица | 1 | 1 | 1,00 |
| ПАО " ГМК НОРИЛЬСКИЙ НИКЕЛЬ " | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЕвроХим-Усольский калийный комбинат» | Юридические лица | 1 | 1 | 1,00 |
| ПАО ГМК "Норильский никель" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1dcd8aa5-cf83-271c-e8c4-adba791b7ee6 | 32186-11 | 2020-05-07 | — | актуальная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

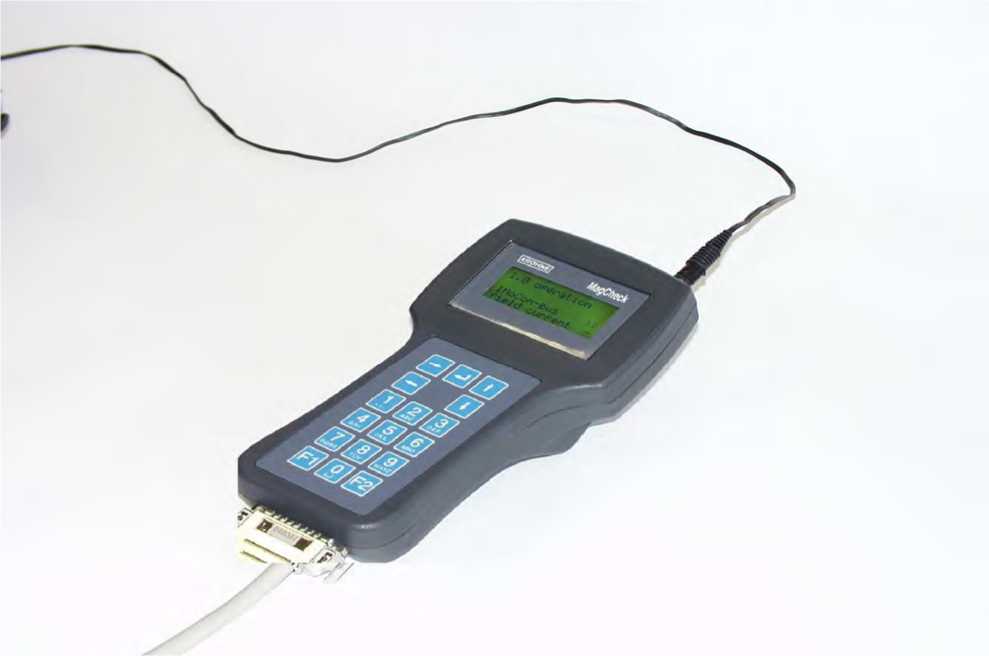

Внешний вид.
Устройства
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 25.11.2021
Номер записи - 118049
ID в реестре СИ - 340449
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
MAGCHECK VERIFICATOR, Нет модификации, нет данных, ., Magcheck Verificatior, MAGCHECKVERIFICATOR, отсутствует
Производитель
Изготовитель - Фирма "KROHNE Messtechnik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
V_43 — помесячная аналитическая выгрузка поверок по условному шифру знака поверки.
Новый отчёт развивает логику годового отчёта V_41, но не заменяет его. Данные группируются по месяцу, шифру клейма, организации-поверителю и типу средства измерений.
В CSV включаются: месяц; условный шифр знака поверки и его ID; организация-поверитель и её ID; номер аттестата ФСА РАЛ; номер и наименование типа СИ; общее количество поверок; первичные и периодические поверки; записи без определённого вида поверки; извещения о непригодности; доля непригодности; структура владельцев; количество уникальных владельцев СИ.
Перед выгрузкой доступен предварительный аналитический просмотр с помесячной динамикой, рейтингами шифров, организаций и типов СИ, показателями концентрации HHI и контролем полноты идентификации данных.
Для защиты производительности период по всем типам СИ ограничен 3 месяцами, а по выбранным типам — 24 месяцами. Доступны CSV в Windows-1251 и UTF-8 с BOM.
Статистика
Кол-во поверок - 46
Выдано извещений - 5
Кол-во периодических поверок - 39
Кол-во средств измерений - 16
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1744 от 2016.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№6411 от 2011.12.20 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 48744-11 по 48751-11,29875-11, 48752-11 по 48758-11,32916-11,48759-11,32186-11)
№1474 от 2017.07.05 О внесении изменений в описание типа на расходомеры электромагнитные OPTIFLUX
№878 от 2020.05.08 ПРИКАЗ.О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Расходомеры-счетчики электромагнитные OPTIFLUX
№3360 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция нефтехимического комплекса" (ТК 160)
Наличие аналогов СИ: Устройства (MAGCHECK VERIFICATOR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KROHNE Messtechnik GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31870-06 01.06.2011 |
Уровнемеры буйковые, BW 25 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
32186-06 01.07.2011 |
Устройства для проверки расходомеров-счетчиков электромагнитные, MAGCHECK VERIFICATOR Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
32186-11 25.11.2021 |
Устройства, MAGCHECK VERIFICATOR Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32920-06 01.11.2011 |
Уровнемеры ультразвуковые, OPTISOUND 3010 C Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
32921-06 01.11.2011 |
Расходомеры кориолисовые массовые, OPTIMASS 8000/9000 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
33437-06 01.01.2012 |
Расходомеры массовые, OPTIGAS 5050C/5010C Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
33604-06 01.01.2012 |
Расходомеры ультразвуковые, OPTISONIC 6300 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
34183-07 01.04.2012 |
Расходомеры кориолисовые массовые, OPTIMASS (серии 1000, 3000, 7000, 8000, 9000) Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
35303-07 |
Ротаметры, DK800 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
48217-11 22.11.2016 |
Уровнемеры буйковые, BW25 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
50180-12 10.04.2027 |
Уровнемеры ультразвуковые, OPTISOUND 3000 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
52514-13 20.11.2022 |
Расходомеры-счетчики вихревые, OPTISWIRL 4070 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Устройства (MAGCHECK VERIFICATOR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 14 | 1 | 11 | 0 | 14 | 1 | 11 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 3 | 5 | 0 | 5 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 12 | 1 | 0 | 12 | 2 | 12 | 0 | 12 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Устройства (MAGCHECK VERIFICATOR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
64920 | 64920 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
64920 | 64920 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
64920 | 64920 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
64920 | 64920 |
|
Серпуховский филиал ФБУ НИЦ ПМ-Ростест Московская область |
64920 | 64920 |
Программное обеспечение
установлено в устройстве и предназначено для обработки измерительной информации ЭМР (индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, проведение диагностики расходомера) и передачи данных на ПК. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. Все программное обеспечение является метрологически значимым.
Для контроля работы устройства проводится самодиагностика. Для защиты от несанкционированного доступа к ПО устройства доступ к настройкам устройства ограничен паролями и пломбами. Пломбы устанавливаются на обратной стороне устройства на головке винтов, которые соединяют корпус устройства.
Защита ПО устройства от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Идентификационные данные по программному обеспечению
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифика -ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентифи-катора ПО |
|
Программа Magcheck версии 2.3.0 |
MagCheck |
Микропрограммное обеспечение версии 01.02 |
2129850100A |
MD5 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на эксплуатационную документацию и на переднюю панель устройства методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации (документ № 7.30919.31/00).Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройству "MAGCHECK VERIFICATOR"Техническая документация фирмы "KROHNE Messtechnik GmbH & Co. KG"
Поверка
Поверкаосуществляется в соответствии с документом МП 32186-11 «Устройства "MAGCHECK VERIFICATOR". Методика поверки», утвержденной ФГУП «ВНИИМС» в июле 2011 г.
Основные средства поверки:
-
- установка поверочная расходомерная Flow Master, диапазон расхода от 0,9 до 500 м3/ч, погрешность не более 0,15 %;
-
- калибратор универсальный Fluke 9100E, от 0 до 250 мА, погрешность установки сигналов 0,01%;
-
- калибратор токовой петли Fluke 715, от 0 до 24 мА, с погрешностью установки сигналов
0,02% + 2 ед.;
-
- источник питания постоянного тока Б5-50 зав. № 81354, от 0 до 300 В.
Заявитель
ООО «КРОНЕ Инжиниринг»Юридический адрес: 443532, Самарская обл., Волжский р-н., пос. Стромилово.
Тел.: +7 (846) 993-60-34, факс: +7 (846) 377-44-22
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437 55 77
Факс: (495) 437 56 66
Принцип действия основан на подаче импульсов рабочего напряжения на обмотки электромагнитов расходомеров-счетчиков и сравнении параметров магнитного поля с хранящимися в блоке памяти расходомера-счетчика параметрами, полученными при калибровке расходомеров-счетчиков на заводе-изготовителе.
Устройство формирует ряд калиброванных значений напряжения и тока, соответствующие разным скоростям потока в первичном преобразователе электромагнитного расходомера-счетчика, которые подаются на вход преобразователя. При этом устройство автоматически рассчитывает значения выходных токовых и частотных сигналов соответствующие сформированным калибровочным. Устройство измеряет полученные фактические значения сигналов на выходе преобразователя электромагнитного расходомера-счетчика, сравнивает их с расчетными и определяет погрешность преобразователя относительно расчетных значений.
Для проверки сопротивления в первичных преобразователях (сопротивление между электродами, сопротивление изоляции катушки возбуждения, сопротивление обмотки катушки возбуждения) устройство формирует постоянное опорное напряжение 60 В, которое подается на обмотки катушек.
Устройство обеспечивает регистрацию результатов измерений в виде стандартного отчета посредством программного обеспечения, устанавливаемого на ПК. Передача данных на ПК осуществляется через интерфейс RS 232.
Устройство является портативным прибором.
Устройство предназначено для работы с расходомерами-счетчиками электромагнитными, оснащенными интерфейсом IMoCom в автоматическом режиме в состав которых входят первичные преобразователи следующих модификаций:
-
- OPTIFLUX,
-
- IFS,
-
- M900.
В качестве вторичных преобразователей в состав расходомеров должны входить вторичные преобразователи следующих модификаций:
-
- IFC 010 K,
-
- IFC 010 F,
-
- IFC 020 K,
-
- IFC 020 F,
-
- IFC 020 E,
-
- IFC 090 K,
-
- IFC 090 F (кроме исполнения «i» и «ЕЕх»),
-
- IFC 110 F (кроме исполнения «ЕЕх»),
-
- IFC 110 PF (TIDALFLUX, при полном заполнении измерительной трубы TIDAFLUIX и без контроля системы измерения уровня),
-
- IFC 210 E,
-
- IFC 100,
-
- IFC 300,
-
- IFC 300 PF (при полном заполнении измерительной трубы Optiflux 4000 PF, и без контроля системы измерения уровня).
Внешний вид устройства «MAGCHECK VERIFICATOR
|
Измеряемые параметры и точность измерений | |
|
Номинальная сила тока катушки возбуждения, мА |
125 или 250 |
|
Допускаемые отклонения силы и частоты тока катушки возбуждения, % от номинального |
± 0,1 |
|
Предельное отклонение силы и частоты тока в катушке возбуждения, % |
± 0,1, при отклонении частоты выдается предупреждающее сообщение |
|
Допускаемые отклонения линейности и точности АЦП, % АЦП при 25 % АЦП при 50 % АЦП при 75 % АЦП при 100 % Все другие значения при ручной калибровке |
± 0,1 ± 0,1 ± 0,1 ± 0,1 ± 0,1 |
|
Допускаемые отклонения линейности и точности АЦП, % АЦП при 25 % АЦП при 75 % |
При V> 1 м/с; ± 0,4 % от измеренного значения При V> 1 м/с; ± 0,2 % от измеренного значения |
|
Допускаемые отклонения точек калибровки выходного тока, мкА 4 мА 20 мА Все другие значения при ручной калибровке |
± 22 ± 22 ± 22 |
|
Предельные отклонения точек калибровки выходного тока, % от максимального диапазона (22 мА) |
± 0,2 |
|
Допустимое отклонение частоты импульсного выхода (500 Гц), % |
± 0,1 |
|
Предельное отклонение частоты импульсного выхода (500 Гц), % |
± 0,2 |
Нормальные условия:
Температура, °С
от плюс 18 до плюс 25 до 80
Относительная влажность, %
Рабочие условия:
|
Температура, °С Относительная влажность, % Время прогрева, минут Потребляемая мощность, не более, Вт Масса, кг Габаритные размеры (длина х ширина х высота), мм Категория защиты |
от плюс 5 до плюс 40 до 80, без конденсации влаги 10 5 0,49 230x116x100 IP 40 |
