Номер по Госреестру СИ: 50180-12
50180-12 Уровнемеры ультразвуковые
(OPTISOUND 3000)
Назначение средства измерений:
Уровнемеры ультразвуковые OPTISOUND 3000 (модификации 3010C, 3020C, 3030C, 3040C, 3050C), далее - уровнемеры, предназначены для непрерывного измерения уровня жидкостей и сыпучих продуктов.
Внешний вид.
Уровнемеры ультразвуковые

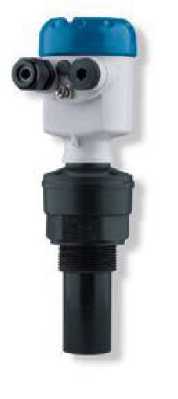

Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые

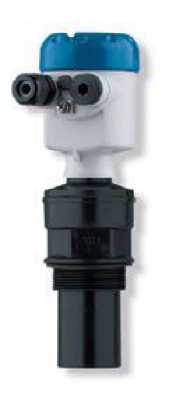

Рисунок № 2
Внешний вид.
Уровнемеры ультразвуковые

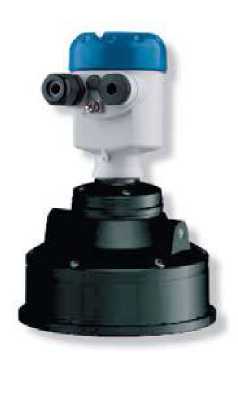

Рисунок № 3
Внешний вид.
Уровнемеры ультразвуковые

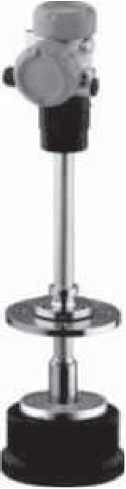

Рисунок № 4
Внешний вид.
Уровнемеры ультразвуковые

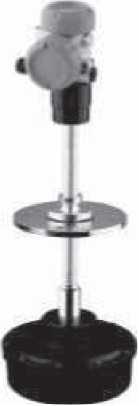

Рисунок № 5
Внешний вид.
Уровнемеры ультразвуковые

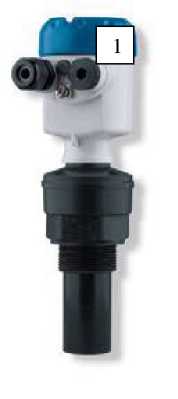

Рисунок № 6
Программное обеспечение
уровнемера, установленное в модуле индикации и настройки, предназначено для обработки измерительной информации (индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, проведение диагностики уровнемера) и передачи данных. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. Все ПО является метрологически значимым.Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ устройства не проводится. Для контроля работы уровнемера проводится самодиагностика. Для защиты от несанкционированного доступа к ПО уровнемера доступ к настройкам уровнемера ограничен паролями и пломбами.
Защита ПО уровнемера от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Используемые специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Таблица 1 - Идентификационные данные ПО устройства
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
OPTISOUND 3010C |
3010 |
3.26.11 | ||
OPTISOUND 3020C |
3020 |
3.26.21 | ||
OPTISOUND 3030C |
3030 |
3.26.31 | ||
OPTISOUND 3040C |
3040 |
3.26.40 | ||
OPTISOUND 3050C |
3050 |
3.26.50 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на уровнемеры методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации «Уровнемеры ультразвуковые OPTISOUND 3000 (3010C, 3020C, 3030C, 3040C, 3050C)».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к уровнемерам ультразвуковым OPTISOUND 3000 (модификации 3010C, 3020C, 3030C, 3040C, 3050C)
-
1. ГОСТ 28725-90 «Приборы для измерений уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний»;
-
2. Техническая документация фирмы «KROHNE Messtechnik GmbH & Co. KG», Германия.
Осуществление торговли и товарообменных операций.
Поверка
Поверкаосуществляется в соответствии с документом МП 50180-12 «Уровнемеры ультразвуковые OPTISOUND 3000 (модификации 3010C, 3020C, 3030C, 3040C, 3050C). Методика поверки», разработанная и утвержденная ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.
Основные средства поверки:
-
- установка уровнемерная УУЭ-Н-12М, пределы допускаемой абсолютной погрешности измерений уровня по показаниям рулетки ±0,34 мм (номер в Госреестре № 27377-04);
-
- калибратор токовой петли Fluke 715, предел воспроизведения от 0 до 24 мА, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ±(0,01540-2
1изм+2 ед. мл. р.) А (номер в Госреестре № 29194-05);
-
- рулетка измерительная металлическая Р100У2Г 2-го класса точности по ГОСТ 7502-98, цена деления шкалы 1 мм, допускаемое отклонение действительной длины интервалов шкалы миллиметрового ±0,15 мм, сантиметрового ±0,20 мм, дециметрового ±0,30 мм, отрезка шкалы 1 м и более ±[0,30+0,15 (L-1)] мм, где L - число полных и неполных метров в отрезке (номер в Госреестре № 46391-11).
Испытательный центр
Государственный центр испытаний средств измерений(ГЦИ СИ) ФГУП «ВНИИМС», г. Москва
Принцип измерений основан на определении временной задержки (разности) между временем излучения ультразвуковых импульсов и временем приема сигнала, отраженного от поверхности среды. Используя значение временной задержки (разности), скорости распространения ультразвукового импульса и параметров настроек, уровнемер вычисляет расстояние до поверхности среды и значение уровня жидкости и сыпучих продуктов.
Уровнемер состоит из:
-
- излучателя ультразвуковых импульсов (далее - излучатель) со встроенным датчиком температуры;
-
- корпуса с блоком электроники;
-
- крышки корпуса с модулем индикации и настройки.
Для настройки уровнемера могут использоваться два различных устройства, подключаемых к корпусу с блоком электроники:
-
- модуль индикации и настройки;
-
- ручной манипулятор HART.
Введенные параметры сохраняются в памяти уровнемера, а также могут быть сохранены в памяти модуля индикации и настройки.
Уровнемеры 3010С, 3020С, 3030С, 3040С, 3050С различаются по диапазонам измерений, версиям излучателя, технологическим присоединениям и другими характеристиками, указанными в таблице 2.
Излучатели модификаций 3010С, 3020С, 3030С направлены перпендикулярно поверхности среды. Угол излучателей модификаций 3040С и 3050С по отношению к поверхности среды может меняться.
Корпуса с блоками электроники уровнемеров могут быть изготовлены из пластика, нержавеющей стали или алюминия с порошковым покрытием.
OPTISOUND 3040С
OPTISOUND 3050С
Фото внешнего вида уровнемера ультразвукового OPTISOUND 3000
Место нанесения поверительных клейм (наклеек и пломб)
Программное обеспечение уровнемера, установленное в модуле индикации и настройки, предназначено для обработки измерительной информации (индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, проведение диагностики уровнемера) и передачи данных. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. Все ПО является метрологически значимым.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ устройства не проводится. Для контроля работы уровнемера проводится самодиагностика. Для защиты от несанкционированного доступа к ПО уровнемера доступ к настройкам уровнемера ограничен паролями и пломбами.
Защита ПО уровнемера от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Используемые специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Таблица 1 - Идентификационные данные ПО устройства
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
OPTISOUND 3010C |
3010 |
3.26.11 | ||
OPTISOUND 3020C |
3020 |
3.26.21 | ||
OPTISOUND 3030C |
3030 |
3.26.31 | ||
OPTISOUND 3040C |
3040 |
3.26.40 | ||
OPTISOUND 3050C |
3050 |
3.26.50 |
Таблица 2 - уровнемеров OPTISOUND 3000
OPTISOUND | |||||
3010С |
3020С |
3030С |
3040С |
3050С | |
Диапазон измерений, м
|
от 0,25 до 5 от 0,25 до 2 |
от 0,4 до 8 от 0,4 до 3,5 |
от 0,6 до 15 от 0,6 до 7 |
от 1,0 до 25 от 1,0 до 15 |
от 0,8 до 45 от 0,8 до 25 |
Пределы допускаемой погрешности в диапазонах измерений:
|
± 4 < 0,2 |
± 4 < 0,2 | |||
|
± 6 < 0,2 |
± 6 < 0,2 |
± 6 < 0,2 | ||
Рабочее давление, кПа |
от минус 20 до плюс 200 |
от минус 20 до плюс 200 |
от минус 20 до плюс 100 |
от минус 20 до плюс 150 |
от минус 20 до плюс 150 |
Температура измеряемой среды, °С |
от минус 40 до плюс 80 | ||||
Частота ультразвуковых импульсов, кГц |
70 |
55 |
35 |
30 |
18 |
Выходной сигнал |
4 |
-20 мА / HART | |||
Масса, кг |
от 1,8 до 4,0 |
от 1,8 до 4,0 |
от 2,7 до 5,7 |
от 4,7 до 10,7 |
от 6,5 до 13,3 |
Напряжение питания, В |
от 14 до 36 |
от 14 до 36 |
от 20 до 72 |
от 20 до 72 |
от 20 до 72 |
Защита корпуса по ГОСТ 14254
|
IP66 IP66 IP66 |
IP66 IP66 IP66 |
IP66 |
IP66 |
IP66 |
Габаритные размеры корпуса, не более, мм
Условия эксплуатации:
Температура окружающей среды, °С
- без модуля индикации и настройки от минус 40 до плюс 80
- с модулем индикации и настройки от минус 20 до плюс 70
Относительная влажность, не более, % 75
