Номер по Госреестру СИ: 48217-11
48217-11 Уровнемеры буйковые
(BW25)
Назначение средства измерений:
Уровнемеры буйковые BW 25 предназначены для измерения уровня и раздела фаз жидкостей в открытых резервуарах или резервуарах, работающих под высокими давлениями и температурами.
Внешний вид.
Уровнемеры буйковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.11.2016
Номер записи - 137261
ID в реестре СИ - 359661
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, Нет данных, индикатор М9, BW25-M40/HT/ESK4-FF/i-Ex, BW25-M40, BW25, исп. BW 25/M9, BW25, исп. BW 25-1-00-00-00, BW25, BW 25,
Производитель
Изготовитель - Фирма "KROHNE Messtechnik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 112
Выдано извещений - 1
Кол-во периодических поверок - 71
Кол-во средств измерений - 106
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№854 от 2016.07.07 О переоформлении и продлении свидетельства об утверждении типа средства измерений № 44432 "Уровнемеры буйковые BW 25"
Наличие аналогов СИ: Уровнемеры буйковые (BW25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
48186-11 Датчики давления (Метран-75) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
|
71074-18 Весы вагонные (7260P) Фирма "Mettler-Toledo Inc. (LLC)", США; Фирма "Mettler-Toledo (Changzhou) Measurement Technology Ltd.", Китай; Фирма "Mettler-Toledo (Chengdu) Scale & System Ltd." (КИТАЙ ) |
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
|
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
48217-11 Уровнемеры буйковые (BW25) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
Все средства измерений ООО "Кроне-Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31870-06 01.06.2011 |
Уровнемеры буйковые, BW 25 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
32186-06 01.07.2011 |
Устройства для проверки расходомеров-счетчиков электромагнитные, MAGCHECK VERIFICATOR Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
32186-11 25.11.2021 |
Устройства, MAGCHECK VERIFICATOR Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32920-06 01.11.2011 |
Уровнемеры ультразвуковые, OPTISOUND 3010 C Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
32921-06 01.11.2011 |
Расходомеры кориолисовые массовые, OPTIMASS 8000/9000 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
33437-06 01.01.2012 |
Расходомеры массовые, OPTIGAS 5050C/5010C Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
33604-06 01.01.2012 |
Расходомеры ультразвуковые, OPTISONIC 6300 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
34183-07 01.04.2012 |
Расходомеры кориолисовые массовые, OPTIMASS (серии 1000, 3000, 7000, 8000, 9000) Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
35303-07 |
Ротаметры, DK800 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
48217-11 22.11.2016 |
Уровнемеры буйковые, BW25 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
50180-12 10.04.2027 |
Уровнемеры ультразвуковые, OPTISOUND 3000 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
52514-13 20.11.2022 |
Расходомеры-счетчики вихревые, OPTISWIRL 4070 Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Уровнемеры буйковые (BW25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 12 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 47 | 41 | 6 | 1 | 41 | 36 | 5 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ЭРИС" (RA.RU.310699) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 11 | 0 | 11 | 0 | 0 | 0 | 0 |
Стоимость поверки Уровнемеры буйковые (BW25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2686 | 5179 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7600 | 5179 |
|
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 5179 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4200 | 5179 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 5179 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку уровнемеры методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 документа «Уровнемеры буйковые BW 25. Руководство по монтажу и эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам буйковым BW 25
Техническая документация фирмы «KROHNE Messtechnik GmbH&Co.KG», (Германия).
Технические условия «Уровнемеры буйковые BW 25. ТУ 4214-002-33530463-2005».
Поверка
Поверкаосуществляется в соответствии с документом МП 48217-11 «Уровнемеры буйковые BW 25. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Основные средства поверки:
- вольтметр универсальный Щ 31 по 3.349.033 ТУ кл. точности 0, 01;
- термометр лабораторный по ГОСТ Р 50118-92 с ценой деления 0,1 °С и диапазоном измерений от 8°С до 38 °С;
- барометр-анероид БАММ по ТУ 25004-1618;
- психрометр МВ-34 по ТУ 25-1607054;
- весы высокого класса точности по ГОСТ 24104-2001;
- набор гирь класса F4 по ГОСТ 7328-2001;
- рулетка измерительная металлическая по ГОСТ 7502-89;
- штангенциркуль ТПЦ-ПТ-0,1 по ГОСТ 166-89.
Заявитель
ООО «КРОНЕ Инжиниринг»
Юридический адрес: 443532, Самарская обл., Волжский р-н., пос. Стромилово.
Тел.: +7 (846) 993-60-34, Факс: +7 (846) 377-44-22
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437 55 77, Факс: (495) 437 56 66
Принцип действия уровнемеров буйковых BW 25 (далее - уровнемеров) основан на вытеснении. Длина стержня-вытеснителя соответствует диапазону измерений. Стержень-вытеснитель, подвешенный к измерительной пружине, погружается в жидкость и подвергается выталкиванию вверх, при этом сила выталкивания пропорциональна массе вытесняемой жидкости. Любое изменение в весе стержня-вытеснителя соответствует определенному изменению в длине пружины, являясь тем самым показателем уровня жидкости. Удлинение пружины и, соответственно, перемещение по вертикали с помощью магнитной муфты, передается на вторичный преобразователь.
Установка и крепление уровнемеров на резервуар выполняется сверху с помощью фланцевого соединения. В случае если уровнемеры не могут быть установлены сверху на резервуар (например, при наличии в резервуаре мешалки), существует возможность приобретения специальной выносной камеры для установки уровнемеров на боковой стороне.
Уровнемеры состоят из:
-
- первичного преобразователя, состоящего из стержня-вытеснителя, фланцевой насадки и пружинной подвески с магнитной муфтой;
-
- вторичного преобразователя;
-
- уровнемеры с преобразователем М9, по заявке заказчика, могут быть оснащены дополнительными вставными модулями для передачи электрических выходных сигналов.
В качестве дополнительных модулей используются:
-
- датчик сигналов предельного значения SC 3,5-NO-Y;
-
- датчик сигналов предельного значения SJ 3,5-SN;
-
- токовый выход сигналов ESKII.
Модули датчиков сигналов предельных значений SC3,5-NO-Y и SJ 3,5-SN, в зависимости от комплектации, могут состоять из 1 или 2 датчиков сигналов предельного уровня:
-
- минимального уровня (Klmin., KDlmin).
-
- максимального уровня (Klmax., KDlmax.).
-
- минимального и максимального значения (К2, KD2).
Вторичные преобразователи М9 с дополнительными модулями ESKII, SC 3,5-NO-Y или SJ 3,5-SN и М10 отвечают требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют уровень взрывозащиты ia, группу ПС с видом взрывозащиты искробезопасная электрическая цепь и маркировку взрывозащиты ExiaIICT6.
Уровнемеры в зависимости от варианта исполнения имеют обозначения:
BW 25-1-00-00-00 - базовое;
BW 25-1-00-00-00 НТ - высокотемпературное.

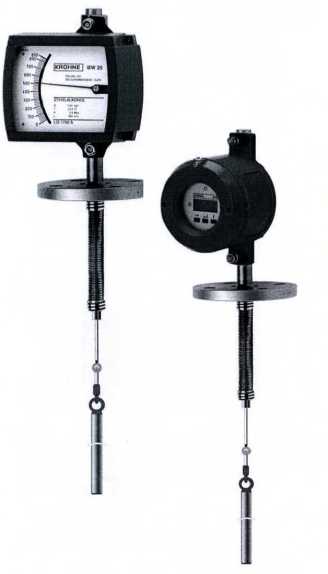

Внешний вид уровнемеров буйковых BW 25
|
Наим енов ание |
Количество |
|
Уровнемер буйковый BW 25 в соответствии с заказом |
1 шт. |
|
Руководство по монтажу и эксплуатации |
1 шт. |
|
Паспорт |
1 шт. |
|
Методика поверки |
1 шт. |
Лист № 3 всего листов 3
|
Наименование характеристик |
Модель вторичного преобразователя | ||
|
М9 |
М10 |
М40 | |
|
Диапазон измерений уровня, м |
0,3-6 |
0,3-6 |
0,3-6 |
|
Плотность измеряемой среды, кг/дм3 |
от 0,45 до 1,7 |
от 0,45 до 1,7 |
от 0,45 до 1,7 |
|
Пределы допускаемой приведенной погрешности *, % |
±1,5 |
±1,5 |
±1,5 |
|
Рабочее давление, не более, МПа |
4 |
4 |
4 |
|
по заказу |
70 |
70 |
70 |
|
Температура измеряемой среды, °С |
от -60 до 400 |
от -60 до 300 |
от -60 до 300 |
|
Категория защиты |
IP 65 |
IP 67 |
IP 67 |
|
Токовый выход сигнала, мА |
4-20 |
4-20 |
4-20 |
|
Напряжение питания, В |
12-36 |
12-36 |
12-36 |
|
Габаритные размеры корпуса, мм, не более |
181x138x106 |
166x135x114 |
166x135x114 |
|
Масса не более, кг |
17 |
17 |
17 |
|
Рабочие условия эксплуатации: | |||
|
температура окружающей среды, °С |
от минус 40 до 60 | ||
|
относительная влажность, % |
95 | ||
|
Средний срок службы, не менее, лет |
10 | ||
* В качестве нормирующего значения принимается верхний предел измерений - 6 м
