МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

___23 декабря 2020 г.

Москва

О внесении изменений в описание типа на установки измерительные групповые автоматизированные «АГЗУ-УТС»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «МЦ «Единство» от 20 июля 2020 г. № 81-01, № 81/01-01 и № 81/02-01 приказываю:

• 1.  Утвердить новую редакцию описания типа на установки измерительные групповые автоматизированные «АГЗУ-УТС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 65511-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 1134-9-2020 «Инструкция. ГСИ. Установки измерительные групповые автоматизированные «АГЗУ-УТС». Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» от 24 июня 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/                             X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СЕЕ.ДЕ-.НИЯ О СЪРГИФИКА! Е: ЯП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2219

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные групповые автоматизированные «АГЗУ-УТС»

Установки измерительные групповые автоматизированные «АГЗУ-УТС» (далее - установки) предназначены для измерений массы и массового расхода скважинной жидкости, массы и массового расхода нефти без учета воды, объема и объемного расхода попутного нефтяного газа, приведенных к стандартным условиям.

Принцип действия установок основан на измерениях массы и массового расхода скважинной жидкости, массы и массового расхода нефти без учета воды, объема и объемного расхода попутного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе газожидкостной смеси, поступающей из скважины, на скважинную жидкость и попутный нефтяной газ.

В состав установок входят технологический блок (далее - БТ) и блок аппаратурный (далее - БА), которые представляют собой отдельные блок-боксы. Конструктивно БА и БТ могут быть расположены раздельно или на едином основании. По отдельному требованию заказчика установки могут не комплектоваться БА при условии размещения систем обработки информации и управления и распределения электроэнергии в БТ (при этом шкафы систем должны быть соответствующего взрывозащищенного исполнения) или в помещении, предоставленного заказчиком.

БТ может включать в себя следующее оборудование и средства измерений (далее -СИ):

• -   устройство выбора скважин (устанавливается при подключении непосредственно к установке более одной скважины);

• -   сепаратор;

• -   трубопроводная обвязка с запорной и (или) регулирующей арматурой, дренажной системой и узлом пробоотбора (узел пробоотбора устанавливается при наличии отдельного требования заказчика);

• -   счетчик - расходомер массового расхода (массы) сепарированной жидкости;

• -   счетчик - расходомер сепарированного нефтяного попутного газа;

• -   средство измерений влагосодержания сепарированной жидкости (устанавливается по отдельному требованию заказчика, при отсутствии данного СИ масса сырой нефти без учета воды определяется на основании лабораторных измерений или по результатам измерений плотности сырой нефти по каналу измерений плотности счетчика - расходомера массового расхода (массы) сепарированной жидкости, с использованием результатов лабораторных измерений плотности обезвоженной дегазированной нефти и пластовой воды);

• -   датчики давления;

• -   устройство определения уровня жидкости в сепараторе (данное устройство может быть реализовано на основе датчиков непрерывного измерений или дискретных сигнализаторов);

• -   расходомер сепарированного нефтяного попутного газа, идущего на технологические нужды (устанавливается при наличии отдельного требования заказчика);

• -   датчики температуры;

• -   манометры;

• -   датчики контроля загазованности;

• -   система жизнеобеспечения;

- СИ содержания свободного газа в скважинной жидкости (устанавливается при наличии отдельного требования заказчика);

- СИ содержания капельной жидкости в попутном нефтяном газе (устанавливается при наличии отдельного требования заказчика);

- СИ содержания растворенного газа в скважинной жидкости после сепарации (устанавливается при наличии отдельного требования заказчика).

В БА размещены:

- система обработки информации;

- система управления и распределения электроэнергии;

- система жизнеобеспечения.

Вариант компоновки установок и их состав определяются на основании характеристик рабочей среды, требуемых параметров расходов скважинной жидкости и попутного нефтяного газа, содержания воды в скважинной жидкости, а также отдельных требований заказчика.

Структура записи условного обозначения установок, в зависимости от типоразмера и варианта исполнения:

АГЗУ-УТС-Х-ХХХХ-ХХ-ХХ-ХХХ-ХХХ-ХХ.ХХ-ХХ.ХХ-ХХ-Х ТУ 3667-038-45211680-2015,

• 1     2   3     4   5     6     7      8       9    10 11

где: 1 - сокращенное наименование измерительной установки;

• 2 - исполнение для способа измерения: 1 - поточного действия; 2 - динамического действия;

• 3 - номинальный массовый расход жидкости, т/сут;

• 4 - номинальное давление PN, МПа;

• 5 - количество входных трубопроводов, подключаемых к установке скважин (от 1 до 20);

• 6 - номинальный диаметр DN присоединительных трубопроводов на входе измеряемой среды, мм;

• 7 - номинальный диаметр DN присоединительных трубопроводов на выходе измеряемой среды, мм;

• 8 - условное обозначение для примененных расходомеров на жидкостной и газовой линиях;

• 9 - условное обозначение для примененных контроллеров (основного и вычислителя расхода газа, приведенного к стандартным условиям);

• 10 - условное обозначение для примененного расходомера газа, идущего на технологические нужды;

• 11 - климатическое исполнение по ГОСТ 15150, У1, УХЛ1, ХЛ1.

Перечень основных СИ, которыми комплектуются исполнения установок, приведен в таблице 1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Т а б л и ц а 1 - Перечень основных СИ, которыми комплектуются модификации установок.

Продолжение таблицы 1

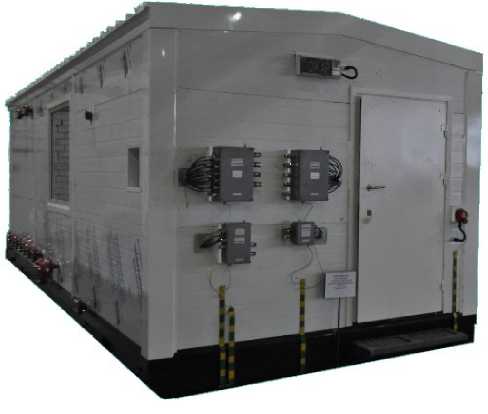

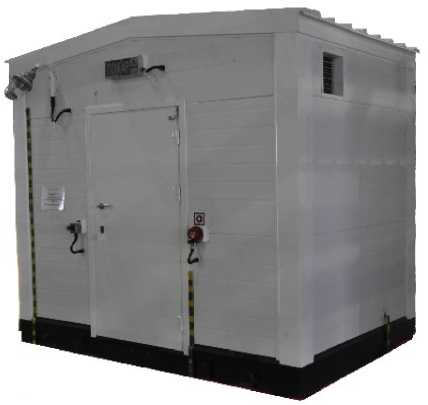

Общий вид установок представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

__ _________Л гЧ^Е- jHCW-J^Hhjmj^'-     J ^МИ1М»ЯИ,'||ЙИ*1|1В

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

Уровень защиты программного обеспечения (далее - ПО) «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Идентификационные данные ПО приведены в таблице

• 2.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и основные технические характеристики установок приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится в центре титульных листов руководства по эксплуатации и паспорта установок типографским способом, на таблички блока технологического, блока аппаратурного -методом аппликации или шелкографией.

Комплектность установок приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5

Поверка осуществляется по документу МП 1134-9-2020 «Инструкция. ГСИ. Установки измерительные групповые автоматизированные «АГЗУ-УТС». Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 24.06.2020 г.

Основные средства поверки:

• - эталоны 1-го разряда по ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков», с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %.

• - эталоны 2-го разряда по ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков», с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %.

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорте установок измерительных групповых автоматизированных «АГЗУ-УТС» в виде оттиска поверительного клейма или наклейки.

приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных групповых автоматизированных «АГЗУ-УТС», утвержденном ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июня 2020 г. (свидетельство об аттестации № 01.00257-2013/6209-20 от 15 июня 2020 г.)

• 1. ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков».

• 2. ГОСТ Р 8.615-2005 «ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования».

• 3. ПНСТ 360-2019 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования».

• 4. ТУ 3667-038-45211680-2015 Технические условия Установки измерительные групповые автоматизированные «АГЗУ-УТС».

Изготовитель

Общество с ограниченной ответственностью «Корпорация Уралтехнострой» (ООО «Корпорация Уралтехнострой»)

ИНН 027502247

Адрес: 450065, Республика Башкортостан, г. Уфа, ул. Свободы, 61

Телефон: 8 (347) 279-20-61

e-mail: info@uralts.ru.

Акционерное общество «Уралтехнострой - Туймазыхиммаш» (АО «Уралтехнострой -Туймазыхиммаш»)

ИНН: 0269008503

Адрес: 452754, Республика Башкортостан, г. Туймазы, д.37

Тел.: 8(34782)7-16-37

e-mail: info@tzhimmash.

Обществом с ограниченной ответственностью «Метрологический центр «Единство» (ООО Метрологический центр «Единство»)

ИНН: 1660319652

Адрес: 420087, Республика Татарстан, г. Казань, ул. Аделя Кутуя, д. 181, пом. 216

Телефон: +7(843) 216-55-75

e-mail: info@mcedinstvo.ru.

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592.

Рисунок 1 - Общий вид установок
