Принцип действия генератора - очистка атмосферного воздуха при помощи системы фильтров и катализаторов.

Генератор состоит из следующих узлов:

• - встроенный компрессор;

• - система охлаждения, фильтры и осушитель мембранный (или регенеративный) для удаления влаги;

• - система фильтров для удаления атмосферных загрязнителей состоящая из трех модулей, которые могут наполняться следующими материалами:

• 1)   пурафил для удаления оксидов азота (NO, NO₂);

• 2)   уголь для удаления озона (О3), диоксида серы (SO2), ароматических углеводородов;

• 3)   аскарит для удаления диоксида углерода (СО2);

• 4)   дриерит для удаления влаги;

• - печь с катализатором для удаления метана(СН4) и оксида углерода (СО).

• - регулятор давления.

Встроенный компрессор осуществляет забор воздуха из атмосферы и предварительную очистку от механических примесей. Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в системе охлаждения, конденсат отделяется и удаляется из прибора.

Удаление атмосферных загрязнителей осуществляется при помощи системы фильтров. Далее воздух поступает в каталитическую печь, где происходит удаление углеводородов и оксидов углерода, а затем на выход через регулятор давления.

На передней панели генератора расположены: дисплей, регулятор давления, сетевой выключатель питания, ротаметр.

На задней панели генератора расположены: разъем сети питания 230 В; выходной штуцер для нулевого газа, штуцера для отвода влаги.

Задание температуры печи и давления воздуха на выходе генератора проводится в ручном режиме.

Конструктивно генератор представляет собой одноблочный прибор.

Внешний вид генератора приведен на рисунке 1.

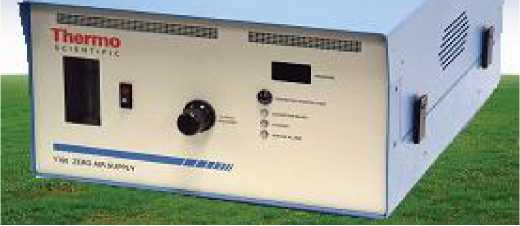

Рис.1. Внешний вид генератора нулевого воздуха TEI модели 1160.

В комплект поставки калибраторов входят:

• 1. Рабочий эталон 1-го разряда — генератор нулевого воздуха TEI модели 1160    1 шт.

• 2. Руководство по эксплуатации (с дополнением)                              1 экз.

• 3. Методика поверки МП-242-1203-2011                                     1 экз.

1 Метрологические характеристики генератора нулевого воздуха приведены в таблице 1. Таблица 1.

Л ■ С

Примечание:                  * С = С_изм + —⁰——

где Сизм - наибольшее допускаемое значение массовой концентрации примеси в нулевом воздухе на выходе генератора при его испытаниях (поверке), мг/м³;

Л₀ - границы относительной погрешности измерений объемной доли примеси в нулевом воздухе на выходе генератора (при Р=0,99) при его испытаниях (поверке) на комплексах эталонной аппаратуры, входящих в состав ГЭТ 154-01, %.

Массовая концентрация определяемой примеси в нулевом воздухе указана при наличии в составе генератора полного комплекта фильтров и печи.

**характеристика установлена только при применении генератора с фильтром заполненным

сорбентом Аскарит.________________________________________________________________________

• 2 Объемный расход воздуха на выходе генератора

при давлении 275 кПа, дм³/мин                                               от 0 до 20;

• 3 Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы                                                          ± 25 кПа;

• 4 Температура точки росы влаги на выходе генераторов                       минус 30 ^оС;

• 5 Время прогрева, мин, не более                                                        30;

• 6 Габаритные размеры, мм, не более: длина - 430; ширина - 465; высота - 315;

• 7 Масса, кг, не более                                                                   35;

• 8 Питание генератора осуществляется от сети переменного тока напряжением (230 ± 23) В с частотой (50 ± 1) Гц;

• 9 Потребляемая мощность, В^А, не более: 1300;

• 10 Средняя наработка на отказ, ч: 5600;

• 11 Средний срок службы, лет, не менее: 8;

• 12 Условия эксплуатации:

• - температура окружающей воздуха от 15 до 25 °С;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.
