Газоанализаторы Thermo Scientific модель 48i являются стационарными автоматическими приборами непрерывного действия.

Конструктивно газоанализатор выполнен в едином корпусе, внутри которого расположены оптическая схема, состоящая из источника инфракрасного (ИК) излучения, прерывателя, оптического блока, детектора ИК излучения, газовая схема, электронный блок, насос и блок питания. На передней панели корпуса расположен жидкокристаллический дисплей и кнопки управления. На задней панели расположены штуцеры для подключения внешних газовых линий, разъемы для подключения внешних устройств и электропитания.

Общий вид газоанализаторов представлен на рис. 1.

Знак поверки наносится на заднюю панель газоанализатора.

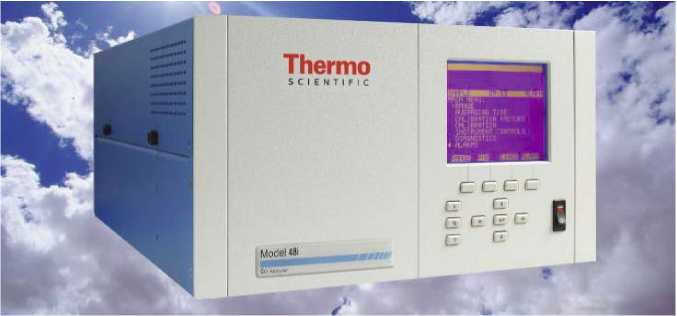

Рисунок 1 -Общий вид газоанализатора Thermo Scientific модели 48i

Принцип действия анализаторов основан на поглощении молекулами оксида углерода инфракрасного (ИК) излучения с длиной волны 4,6 мкм с использованием корреляционного метода с газовыми фильтрами (GFC). Поток ИК-излучения проходит через систему фильтров и поглощается пробой газа, после чего детектируется. Вычисление содержания концентрации CO производится с помощью микропроцессора на основе градуировочной характеристики.

Диапазон измерений может быть настроен производителем или пользователем в единицах массовой концентрации, мг/м³, или единицах объемной доли, млн^-1. В газоанализаторах предусмотрена возможность установления порогов срабатывания сигнализации о превышении концентрации определяемого газа в измеряемой среде.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 / RS-485, Ethernet, цифровыми входами/выходами и аналоговым выходом 4-20 мА (опционально).

Программное обеспечение анализаторов дает возможность проводить сбор данных, одновременную регистрацию нескольких параметров, включая значения концентрации, калибровки и рабочих параметров. Сохраненные данные можно получить через интерфейсы анализатора,

расположенные на задней панели. Программное обеспечение обеспечивает непрерывную самодиагностику анализатора, обеспечивает возможность регулировки параметров посредством органов управления, а также возможность удаленно управлять режимами работы прибора.

Методика поверки.

Диапазон измерений массовой концентрации (объемной доли) оксида углерода СО, мг/м³, (млн^-1)

Пределы допускаемой погрешности измерений, %:

• - приведенной к верхнему пределу диапазона от 0 до 3,0 мг/м³ (от 0 до 2,58

-1

млн )

• - относительной, в диапазоне св. 3,0 до 50 мг/м³ включ. (св. 2,58 до 43,1 млн^-1 включ.)

• - относительной, в диапазоне св. 50 до 10000 мг/м³, (св. 43,1 до 8584 млн^-1) Время установления выходного сигнала на уровне 90 %, Т0,9ном, с, не более Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации:

о

• - температура окружающего воздуха, С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

- электропитание напряжение, В частота переменного тока, Гц

Примечание - значения массовой концентрации
