Спектрометры эмиссионные с индуктивно-связанной плазмой серии iCAP 6000 представляют собой стационарные лабораторные приборы, в которых реализован метод эмиссионного спектрального анализа с возбуждением спектра пробы в аргоновой плазме, которая создается под действием ВЧ электромагнитного поля. Спектрометры состоят из источника возбуждения спектра, блока спектрометра и системы регистрации спектра на матричном детекторе. Источник возбуждения спектра состоит из радиочастотного генератора, работающего на частоте 27,12 МГц, с мощностью, подводимой к плазме, от 750 до 1600 Вт, и блока ввода пробы, который включает горелку, распылительную камеру, распылитель и перистальтический насос. Исследуемая проба с помощью перистальтического насоса поступает в распылитель и затем в виде аэрозоля транспортируется потоком аргона в высокотемпературную зону плазмы.

Основа спектрального блока спектрометров серии iCAP 6000 - Эшелле спектрометр с двумя диспергирующими элементами: дифракционной решеткой и призмой из кварца, используемой для разделения порядков спектра. Одновременная регистрация всего спектра или набора выбранных линий осуществляется с помощью матричного детектора, имеющего массив 540x540 пикселей. Модели отличаются друг от друга способом наблюдения плазмы - радиальным и двойным (аксиальным и радиальным), способом контроля газовых потоков и типом перистальтического насоса. Конструктивно спектрометры выполнены в виде настольных приборов, рядом с которыми устанавливаются компьютер и система рециркуляции воды для охлаждения индукционной катушки и для кондиционирования воздуха вокруг блока спектрометра.

Спектрометры могут поставляться в комплекте с автосамплером для автоматической подачи проб, с приставкой искрового или лазерного пробоотбора для анализа твердых проб без растворения.

Программное обеспечение. Спектрометры управляются от внешнего компьютера с программным обеспечением «iTEVA». Идентификация программного обеспечения проводится при каждом включении спектрометра путем вывода его названия («iTEVA») и номера версии (текущая версия 2.4.0.71) на дисплей управляющего компьютера. Защита программного обеспечения от преднамеренных изменений осуществляется наличием паролей на глубину доступа к различным функциям программы («пользователь» и «администратор»). Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Поскольку при применении для решения конкретных аналитических задач спектрометр градуируется с помощью стандартных образцов и при расчетах не используются приближенные математические модели, влияние программного обеспечения на метрологические характеристики является незначимым. Класс защиты ПО относится к категории С в соответствии с МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой и второй цифрах номера версии.

Идентификационные данные программного обеспечения

Влияние программного обеспечения на метрологические характеристики спектрометра учтено при их нормировании.

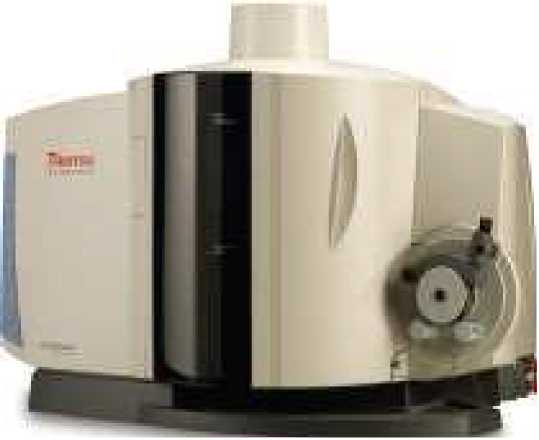

Внешний вид спектрометра показан на рис.1.

Рис.1 Спектрометр серии iCAP 6000

Спектрометр.

Комплект инструментов.

Руководство по эксплуатации.

Методика поверки.
