Номер по Госреестру СИ: 13504-12
13504-12 Комплексы газоаналитические
(1400 (ТЕ-1))
Назначение средства измерений:
Комплексы газоаналитические модели 1400 (ТЕ-1) (далее - комплексы) предназначены для:
- непрерывного автоматического измерения содержания загрязняющих веществ: диоксида серы (SO2), сероводорода (H2S), оксидов азота (NO, NO2, NOx), закиси азота (N2O); оксида углерода (CO), озона (O3), хлористого водорода (HCl), аммиака (NH3), суммы углеводородов (СНХ), метана (СН4), суммы углеводородов за вычетом метана (СНым), и взвешенных частиц (пыли) в организованных выбросах, вентиляционных выбросах (кроме ртути) и воздухе рабочей зоны, а также диоксида углерода (CO2) в воздухе;
- измерения скорости газового потока организованных выбросов;
- сбора, обработки и хранения полученных данных.

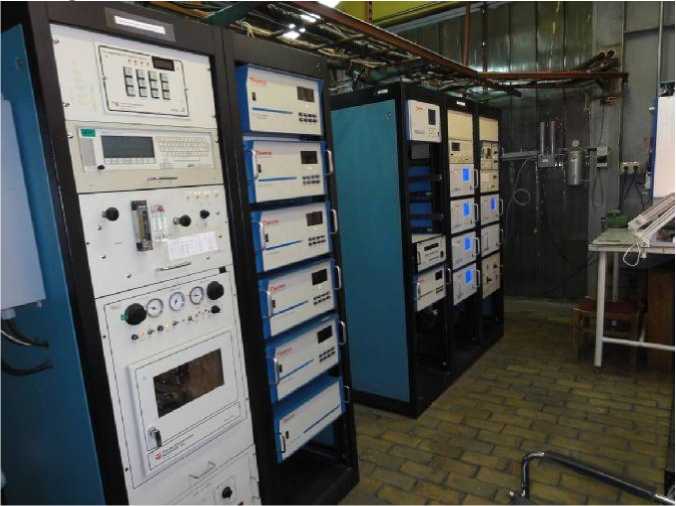

Внешний вид.
Комплексы газоаналитические
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов имеет следующую древовидную структуру и включает в себя:
-
1) внутреннее ПО газоанализаторов;
-
2) внутреннее ПО системы сбора, обработки и хранения данных (ПО даталоггеров ESC моделей 8800 и 8832) и/или внешнее ПО для персонального компьютера.
Внутреннее ПО газоанализаторов выполняет следующие функции:
-
- прием, обработка и передача измерительной информации от первичных измерительных преобразователей;
-
- индикацию результатов измерений и настроечных параметров;
-
- интерфейс с системой сбора, обработки и хранения данных (цифровой выход по интерфейсу RS-232 или интерфейсу ЕЛегпй).
Лист № 4 всего листов 15 ПО системы сбора, обработки и хранения данных выполняет следующие функции: - получение результатов измерений от газоанализаторов ;
- обработка и хранение результатов измерений (в кольцевом буфере для варианта с даталоггером);
- индикацию результатов измерений;
- интерфейс с системой сбора, обработки и хранения данных (цифровой выход по интерфейсу RS-232 или интерфейсу Ethernet)
Идентификационные данные программного обеспечения комплекса приведены в
таблице 3.
Т а б л и ц а 3
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
ESC CEM-80 |
ESC CEM-80 |
Version 4.1 |
4EA3027B1759B69084D7 A539AE713CEE |
MD-5 |
ESC E-DAS CEM for Windows |
ESC E-DAS CEM |
Version 5.42 |
21C9A7A5FCC55FC9A4 D013BD22A2B511 |
MD-5 |
ESC StackVision |
ESC StackVision |
Version 1.0 |
2CC4EE018A3AFAA122 36DBF9998C4E2C |
MD-5 |
Влияние программного обеспечения всех уровней комплексов учтено при нормировании метрологических характеристик.
ПО газоанализаторов и системы сбора, обработки и хранения данных в варианте с даталоггером является встроенным и разработано изготовителем специально для решения поставленных задач и защищено от преднамеренных или непреднамеренных изменений путем установки изготовителем на этапе производства системы защиты микроконтроллеров от чтения и записи.
Защита ПО газоанализаторов и системы сбора, обработки и хранения данных для варианта с даталоггером соответствует уровню С по МИ 3286-2010.
Защита ПО системы сбора, обработки и хранения данных для варианта с ПК от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Лист № 5 всего листов 15
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации комплекса типографским способом и в виде наклейки на корпуса газоанализаторов комплекса.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Комплексы газоаналитические модели 1400 (ТЕ-1). Руководство по эксплуатации», 2010 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам газоаналитическим модели 1400 (ТЕ-1)
-
1 ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах».
-
2 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
-
3 ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
-
4 ГОСТ 8.542-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
-
5 Техническая документация фирмы - изготовителя .
Поверка
Поверка осуществляется по документу МП-242-1204-2011 «Комплексы газоаналитические модели 1400 (ТЕ-1). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «4» августа 2011 г.Основные средства поверки:
Для измерительных каналов веществ:
- калибратор газовых смесей модели 146С, 146i фирмы Thermo Electron, США,
входящий в состав комплексов газоаналитических модели 1400 (ТЕ-1), в комплекте с ГСО-ПГС состава SO2/N2 (№ 9776-2011), NO/N2 (№№ 4017-87, 4024-87), NO2/N2 (№ 4427-88), H2S (№4282-88), СОМ (№№ 3819-87, 3831-87), СО2М (3760-87, 9742-2011), CH4/N2 (№№ 3877-87, 3885-87), NH3/N2 (№ 4278-88), HCl/N2 (№9257-2008), N2O/N2 (№9207-2008) в баллонах под давлением по ТУ 6-16-2956-92.
-
- генератор нулевого воздуха модели 111 фирмы Thermo Electron, США , входящий в состав комплексов газоаналитических модели 1400 (ТЕ-1).
Для измерительного канала пыли:
-
- Анализатор пыли «ДАСТ - 1 - Э», № 35822-07 в Госреестре СИ.
Для измерительного канала скорости газового потока:
-
- государственный специальный эталон единицы скорости воздушного потока по ГОСТ 8.542-86.
Для генераторов нулевого воздуха модели 111:
-
- эталон сравнения - чистый газ с нормированным содержанием определяемых примесей в баллоне под давлением Хд.2.706.142-ЭТ1 (синтетический воздух) по ГОСТ 8.578-2002,
-
- генератор газовых смесей ГГС-03-03 по ШДЕК 418313.001 ТУ или калибратор газовых смесей модели 146С или 146i, входящий в состав комплексов газоаналитических модели 1400 (ТЕ-1), в комплекте с ГСО-ПГС состава NO/N2 (№ 4013-87), SO2/N2 (№ 4037-87), СОМ (№ 3810-87), СО2^2 (№ 9785-2011) в баллонах под давлением по ТУ 6-16-2956-92,
-
- газоанализаторы, входящие в состав флуоресцентного, хемилюминесцентного и оптикоакустического комплексов эталонной аппаратуры Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01.
Для калибраторов озона модели 49G-PS, 49i-PS:
-
- расходомер-счетчик газа РГС-1 по ШДЕК.421322.001 ТУ,
-
- эталонный комплекс аппаратуры для воспроизведения и передачи размера единицы массовой концентрации озона, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01.
Для калибраторов газовых смесей модели 146С, 146i:
-
- калибратор расхода газа Cal-Trak SL-800, № 37946-08 в Госреестре СИ РФ;
-
- образцовый платиновый термометр сопротивления 2-го разряда типа ТСПН-4М по ТУ 50-696-88,
-
- эталонный комплекс аппаратуры для воспроизведения и передачи размера единицы массовой концентрации озона, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01,
-
- газоанализаторы, входящие в состав флуоресцентного и хемилюминесцентного комплексов эталонной аппаратуры Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01,
Лист № 15 всего листов 15 - генератор нулевого воздуха модели 111, фирмы Thermo Electron, США, входящий в состав газоаналитических комплексов модели 1400 (ТЕ-1),
- источник микропотока SO2 ( № 06.04.014) по ТУ ИБЯЛ.418319.013-2001,
- ГСО-ПГС состава SO2/N2 (№ 9787-2011), NO/N2 (№ 4013-87) в баллонах под давлением по ТУ 6-16-2956-92.
Изготовитель
Фирма «Thermo Fisher Scientific», США Адрес: 27 Forge Parkway Franklin, MA 02038 USA.
Заявитель
Московское представительство ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН (США), Адрес: 119333, Москва, Ленинский проспект д.55/1 стр. 2. Тел.: +7 (495) 232-42-25.
Факс: +7 (495) 232-42-25, доб.0. E-mail: info@intertech-corp.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19,
тел.: (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия комплексов газоаналитических модели 1400 (ТЕ-1) основан на отборе и подготовке пробы анализируемого воздуха, измерении содержания веществ в пробе, измерении скорости газового потока организованных выбросов, сборе, обработке и хранении полученных данных.
Функционально в состав комплексов входят:
-
- устройство отбора и подготовки пробы,
-
- газоанализаторы,
-
- система сбора, обработки и хранения данных,
-
- ультразвуковой измеритель скорости газового потока Panametrics модель 7068,
-
- средства измерений для корректировки показаний и поверки газоанализаторов,
-
- пакет прикладных программ для сбора, обработки и хранения данных.
Конструктивно комплексы смонтированы в стандартных стендах NEMA-1. В зависимости от количества контролируемых веществ и, соответственно, количества поставляемых газоанализаторов комплексы могут размещаться в одном или нескольких стендах NEMA-1.
Комплексы могут быть мобильными (передвижными) или стационарными.
Мобильные комплексы монтируются в унифицированном модуле SHELTER и могут быть установлены на собственном шасси или грузовике.
Комплексы в зависимости от модели используемого устройства отбора и подготовки пробы могут быть выполнены в двух модификациях.
Т а б л и ц а 1
Модификация комплекса |
Устройство отбора и подготовки пробы |
Режим подготовки пробы |
1 |
модель 200 |
Разбавление пробы чистым воздухом непосредственно в зонде. |
2 |
модель 900 |
Термостатирование линии пробоотбора, нагрев и разбавление пробы чистым воздухом в термостатируемом кондиционере. |
Отбор пробы анализируемого воздуха проводится с помощью
-
- пробоотборника (зонда), который монтируется в стенку газохода,
-
- обогреваемой тефлоновой линии,
- контроллера пробы модель 200 или подогреваемого кондиционера пробы модель 900. Проба очищается от пыли и разбавляется чистым воздухом для предотвращения конденсации влаги.
Лист № 2 всего листов 15 Устройства отбора и подготовки пробы позволяют проводить:
-
- одновременный контроль проб от 2-х источников выбросов в автоматическом или ручном режимах;
-
- автоматическую обратную продувку зонда и линии пробоотбора.
Газоанализаторы предназначены для непрерывного автоматического измерения содержания веществ в анализируемых пробах воздуха по измерительным каналам,
приведенным в таблице 2. Т а б л и ц а 2
Измерительный канал |
Модель газоанализатора |
Принцип действия газоанализатора |
Диоксид серы (SO2) |
43С, Model 43i SO2 Analyzer, 43CHL, 43iHL, 450С, Model 450i SO2-H2S Analyzer |
Флуоресцентный |
Сероводород (Н^) |
45C, 45i, 450С, Model 450i SO2-H2S |
Флуоресцентный; электрохимический |
Оксид и диоксид азота, сумма оксидов азота (NO, NO2, NOx ) |
42C, 42CHL, Model 42i NO-NO2-NOx Analyzer, Model 42iHL NO-NO2-NOx Analyzer 17C, Model 17i NH3 Analyzer |
Хемилюминесцентный |
Закись азота (N2O) |
46С, 46i, 46CHL, 46iHL |
ИК абсорбционный |
Оксид углерода (СО) |
48С, 48CHL, Model 48i CO Analyzer, Model 48iHL CO Analyzer |
ИК абсорбционный |
Диоксид углерода (СО2) |
41С, 41CHL, Model 410i CO2 Analyzer |
ИК абсорбционный |
Озон (О3) |
49C, 49i |
УФ абсорбционный |
Хлористый водород (HCl) |
15C, Model 15i HCl Analyzer |
ИК абсорбционный |
Аммиак (NH3) |
17C, Model 17i NH3 Analyzer |
Хемилю минесцентный |
Сумма углеводородов (СНХ) |
51LT/HT, 51iLT/HT |
Пламенноионизационный; каталитический |
Метан, сумма углеводородов, сумма углеводородов за вычетом метана (СН4, СНХ, OTnm) |
55С, Model 55i CH4-NMHC Analyzer |
Пламенно-ионизационный с хроматографическим разделением |
Взвешенные вещества (пыль) |
440 |
Оптико-абсорбционный |
Примечания:
|
В состав комплексов также входят средства измерений, предназначенные для приготовления бинарных газовых смесей, которые применяются для корректировки показаний и поверки газоанализаторов:
-
- генератор нулевого воздуха модели 111, который состоит из компрессора и блока очистки воздуха с фильтрами;
-
- калибратор озона модели 49G-PS, 49i-PS, принцип действия которого заключается в фотохимическом получении озона из кислорода воздуха под действием УФ излучения.
Лист № 3 всего листов 15 - калибратор газовых смесей модели 146С, 146i, включающий канал динамического разбавления, термодиффузионный, фотометрический и канал титрования в газовой фазе.
В составе станции может поставляться 2 типа системы сбора обработки и хранения информации:
-
- Система сбора, обработки и хранения информации на основе даталоггеров моделей 8800 или 8832.
-
- Система сбора, обработки и хранения на основе персонального компьютера под
управлением операционной системы Microsoft Windows XP.
Газоанализаторы, входящие в состав комплексов в первом случае подключаются к системе сбора, обработки и хранения данных - даталоггеру с помощью последовательного порта RS-232. Во втором случае газоанализаторы, входящие в состав комплексов, подключаются либо непосредственно к персональному компьютеру с помощью последовательного порта RS-232 и/или сетевого интерфейса Ethernet либо подключаются к даталоггеру с помощью аналогового выхода и далее с помощью последовательного порта RS232 и/или сетевого интерфейса Ethernet даталоггера к персональному компьютеру.
На рисунке 1 представлены внешние виды системы.
Рисунок 1 - Внешние виды системы.
Комплектность поставки комплексов приведена в таблице 9. Т а б л и ц а 9
№№ |
Наименование |
Обозначение |
Количество, шт. |
1 |
Устройство отбора и подготовки пробы |
модели 200 модели 900 |
11) 11) |
2 |
Г азоанализаторы |
(таблица 2) |
от 1 до 122) |
3 |
Ультразвуковой измеритель скорости газового потока |
модели 7068 |
1 |
4 |
Средства измерений для корректировки показаний и поверки газоанализаторов:
|
модели 111 модели 49С-PS, 49i-PS модели 146С, 146i |
1 1 1 |
5 |
Стенды |
NEMA-1 |
от 1 до 42) |
6 |
Система сбора, обработки и хранения - 1 из трех вариантов:
|
модели 8800 или 8832 модели 8800 или 8832 |
1 1 1 1 |
7 |
Пакет прикладных программ для сбора и обработки данных |
1 | |
8 |
Руководство по эксплуатации |
1 | |
9 |
Методика поверки |
1 |
Примечания:
-
1) Устройство отбора и подготовки пробы модели 200 входит в состав комплекса модификации 1, устройство отбора и подготовки пробы модели 900 - в состав комплекса модификации 2.
-
2) В комплексе модификации 2 количество газоанализаторов определяется соотношением их суммарного расхода и расхода устройства отбора и подготовки пробы модели 900.
Лист № 14 всего листов 15 Количество газоанализаторов и стендов NEMA-1 определяется заказом пользователя.
-
1 Метрологические характеристики измерительных каналов веществ приведены в таблице 4.
Т а б л и ц а 4
Опре- деля-емый компонент |
Модель газо-анализатора |
Ре жим работы канала |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Обла сть прим ене-ния |
Т(0,9), не более, с (время усреднения, с) | ||
-1 млн |
мг/м3 |
при работе без зонда-разбавителя |
при работе с зондом-разбавителем | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
43С, |
без |
±20 | ||||||
Model 43i |
0-1,0 |
0-2,0 |
привед. |
* | ||||
SO2 Analyzer, |
раз-бавл. |
св.1,0-100 |
св.2,0-200 |
±20 относит. |
** | |||
450С, Model |
0-20 |
0-40 |
±25 | |||||
450i SO2- |
с раз- |
привед. |
** |
80 | ||||
H2S |
бавл. |
св.20-2000 |
св.40-4000 |
±25 |
(10); | |||
SO2 |
Analyzer |
относит. |
110 (60); | |||||
без |
±15 | |||||||
0-10 св.10-1000 |
0-20 |
320 | ||||||
раз- |
св. 20- |
привед. ±15 |
- |
** |
(300) | |||
43CHL, |
бавл. |
2000 | ||||||
относит. | ||||||||
43iHL |
0-200 |
0-400 |
±20 | |||||
с раз-бавл. |
св.200- |
св.400- |
- |
привед. ±20 |
** | |||
20000 |
40000 | |||||||
относит. | ||||||||
42С, |
без |
±20 | ||||||
Model |
0-1,0 |
0-2,0 |
привед. |
* | ||||
42i NO- NO2- |
раз-бавл. |
св.1,0-100 |
св.2,0-200 |
±20 относит. |
** | |||
NOx Analyzer |
±25 | |||||||
17С, |
с раз- |
0-20 |
0-40 |
привед. |
** |
40 | ||
NO, NO2, NOx |
Model |
бавл. |
св.20-2000 |
св.40-4000 |
±25 |
(10); | ||
17i NH3 |
относит. |
80 | ||||||
Analyzer |
(60); | |||||||
без раз- |
±15 |
300 | ||||||
42CHL, Model |
0-10 св.10-1000 |
0-20 св.20-2000 |
привед. ±15 |
- |
** |
(300) | ||
42iHL |
бавл. | |||||||
NO- |
относит. | |||||||
±20 | ||||||||
NO2- |
0-200 |
0-400 | ||||||
NOx |
с раз- |
св.200- |
св.400- |
привед. |
** | |||
Analyzer |
бавл. |
20000 |
40000 |
±20 | ||||
относит. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
H2S |
45С, 45i |
без раз-бавл. |
0-1,0 св.1,0-20 |
0-2,0 св.2,0-50 |
±20 привед. ±20 относит. |
- |
* ** |
120 (10) |
с раз-бавл. |
0-20 св.20-400 |
0-40 св.40-1000 |
- |
±25 привед. ±25 относит. |
** | |||
450С, Model 450i SO2-H2S Analyzer |
без раз-бавл. |
0-1,0 св.1,0-100 |
0-2,0 св.2,0-200 |
±20 привед. ±20 относит. |
- |
* ** | ||
с раз-бавл. |
0-20 св.20-2000 |
0-40 св.40-4000 |
- |
±25 привед. ±25 относит. |
** | |||
N2O |
46С, 46i |
без раз-бавл. |
0-2,0 св.2,0-50 |
0-5,0 св.5,0-100 |
±20 привед. ±20 относит. |
- |
** |
60 (30) |
с раз-бавл. |
0-40 св.40-1000 |
0-100 св.100- 2000 |
- |
±25 привед. ±25 относит. |
** | |||
46CHL, 46iHL |
без раз-бавл. |
0-10 св.10-1000 |
0-20 св.20-2000 |
±15 привед. ±15 относит. |
- |
** | ||
с раз-бавл. |
0-200 св.200- 20000 |
0-400 св.400- 40000 |
- |
±20 привед. ±20 относит. |
** |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
без |
±15 | |||||||
0-10 |
0-20 св.20-2000 |
* ** | ||||||
48С, |
раз-бавл. |
св.10- 1000 |
привед. ±15 |
- | ||||
Model |
относит. | |||||||
48i CO |
±20 | |||||||
Analyzer |
с раз- |
0-200 св.200- |
0-400 св.400- |
привед. |
** | |||
бавл. |
20000 |
40000 |
±20 |
60 | ||||
СО |
относит. | |||||||
без |
0-100 |
0-200 |
±15 |
(30) | ||||
48CHL, |
раз- |
св.100- |
св.200- |
привед. ±15 |
- |
** | ||
Model 48iHL |
бавл. |
10000 |
20000 | |||||
относит. | ||||||||
±20 | ||||||||
CO |
0-2000 |
0-4000 | ||||||
Analyzer |
с раз-бавл. |
св.2000- |
св.4000- |
- |
привед. ±20 |
** | ||
200000 |
400000 | |||||||
относит. | ||||||||
без |
±20 | |||||||
0-0,05 |
0-0,1 св.0,1 -2,0 |
* ** | ||||||
49С |
раз-бавл. |
св.0,05- 1,0 |
привед. ±20 |
- | ||||
Оз |
относит. |
20 | ||||||
49i |
±25 |
(10) | ||||||
с раз- |
0-1,0 |
0-2,0 |
привед. |
** | ||||
бавл. |
св.1,0-20 |
св.2,0-40 |
±25 | |||||
относит. | ||||||||
без |
0-20 |
0-50 |
±15 | |||||
привед. |
** | |||||||
бавл. |
св.20-500 |
св.50-1000 |
±15 | |||||
41С |
относит. | |||||||
0-400 |
0-1000 |
±20 | ||||||
с раз-бавл. |
св.400- |
св.1000- |
- |
привед. ±20 |
** | |||
СО2 |
10000 |
20000 |
90 | |||||
относит. | ||||||||
без |
0-200 |
0-500 св.500-7500 |
±15 |
(30) | ||||
41CHL |
раз- |
св.200- |
привед. ±15 |
- |
** | |||
41iHL |
бавл. |
5000 | ||||||
Model |
относит. | |||||||
0-4000 |
0-10000 |
±20 | ||||||
410i CO2 | ||||||||
Analyzer |
с раз-бавл. |
св.4000- |
св.10000- |
- |
привед. ±20 |
** | ||
100000 |
150000 | |||||||
относит. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
NH3 |
17С , Model 17i NH3 Analyzer |
без раз-бавл. |
0-1,0 св.1,0-100 |
0-2,0 св.2,0-200 |
±20 привед. ±20 относит. |
- |
* ** |
40 (10); 80 (60); 300 (300) |
с раз-бавл. |
0-20 св.20- 2000 |
0-40 св.40-4000 |
- |
±25 привед. ±25 относит. |
** | |||
HCl |
15С , Model 15i HCl Analyzer |
без раз-бавл. |
0-2,0 св. 2,0 200 |
0-5,0 св. 5,0-500 |
±20 привед. ±20 относит. |
- |
* ** |
120 (30) |
с раз-бавл. |
0-40 св.40- 4000 |
0-100 св.100- 10000 |
- |
±25 привед. ±25 относит. |
** | |||
CHx (по метану) |
51LT/ HT, 51iLT/ HT |
без раз-бавл. |
0-10 св.10-200 |
- |
±20 привед. ±20 относит. |
- |
** |
5 |
с раз-бавл. |
0-200 св.200- 4000 |
- |
- |
±25 привед. ±25 относит. |
** | |||
без раз-бавл. |
0-200 св.200- 10000 |
- |
±15 привед. ±15 относит. |
- |
** | |||
с раз-бавл. |
0-4000 св.4000- 200000 |
- |
- |
±20 привед. ±20 относит. |
** | |||
CH4, CHx, CHNM (по метану) |
55C, Model 55i CH4-NMHC Analyzer |
без раз-бавл. |
0-20 св. 20 2000 |
- |
±20 привед. ±20 относит. |
- |
** |
70 |
с раз-бавл. |
0-400 св.400- 40000 |
- |
- |
±25 привед. ±25 относит. |
** |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Взвеш енные вещества (пыль) |
440 |
без раз-бавл. |
(0,1-2,5) г/м3 (см. примечание 3) |
- |
±25 относит. |
- |
** |
5 |
Скорость газового потока |
Ультра звуков ой измеритель скорости газового потока модели 7068 |
- |
(0,3-15) м/с |
- |
- |
±(0,1+0,02 V), м/с |
** |
- |
Примечания:
-
1) Обозначения в таблице:
Т(0,9) - время установления показаний,
«*»- область применения: контроль превышения ПДК вещества в воздухе рабочей зоны, «**»-область применения: контроль выбросов.
-
2) Для газоанализаторов, имеющих шкалу измерений в объемной доле (млн-1), проводят пересчет показаний в массовую концентрацию компонента (мг/м1 2 3) путем умножения на коэффициент.
а) контроль воздуха рабочей зоны - используют коэффициенты при температуре 20 °С и 760 мм рт. ст. (в соответствии с требованиями ГОСТ 12.1.005-88) SO2 - 2,66; H2S - 1,42; NO -1,25; NO2 - 1,91; CO - 1,17; СО2 - 1,83; O3 - 2,00; HCI - 1,52; NH3 - 0,71; СН4 - 0,67; N2O - 1,83.
б) контроль выбросов - используют коэффициенты при температуре 0 °С и 760 мм рт. ст. SO2 - 2,86; H2S - 1,52; NO - 1,34; NO2 - 2,05; CO - 1,25; СО2 - 1,96; O3 - 2,14; HCI - 1,63; NH3 -0,76; СН4 - 0,72; N2O - 1,96.
-
3) При использовании анализатора модели 440, имеющего шкалу коэффициента пропускания (0-100) % для частиц размером до 100 мкм, для контроля пыли в выбросах промышленных предприятий необходима разработка Методики измерений (МИ) в соответствии с ГОСТ Р 8.563-2009 для конкретного источника промышленных выбросов в диапазоне измерений, приведенном в таблице. Разработанная МВИ должна быть аттестована и зарегистрирована в установленном порядке. Метрологические характеристики анализатора модели 440 приведены для тестового аэрозоля на основе NaCl и измерительного расстояния, равного 1 м. В том случае, если измерительное расстояние меньше или больше 1 м, указанный диапазон делится на реальное измерительное расстояние, которое для данного анализатора составляет 0,6 - 15 м.
Лист № 10 всего листов 15 5 Метрологические характеристики средств измерений для корректировки показаний и
поверки газоанализаторов:
-
5.1 Генератор нулевого воздуха модели 111
-
1) Основные метрологические характеристики генератора приведены в таблице 5.
d 0 ' СИЗМ
100 , где
- наибольшее допускаемое значение массовой концентрации примеси в нулевом воздухе
Т а б л и ц а 5
Определяемая примесь в нулевом воздухе |
Массовая концентрация определяемой примеси в нулевом воздухе на выходе генератора (С * ), мг/м3 |
Оксид азота (NO) |
не более 0,005 |
Диоксид азота (NO2) |
не более 0,005 |
Озон (О3) |
не более 0,005 |
Диоксид серы (SO2) |
не более 0,005 |
Сероводород (H2S) |
не более 0,003 |
Оксид углерода (CO) |
не более 0,10 |
Углеводороды в пересчете на метан |
не более 0,30 |
Хлористый водород (HCl) |
не более 0,05 |
Аммиак (NH3) |
не более 0,005 |
Закись азота (N2O) |
не более 0,10 |
Хлор (Cl2) |
не более 0,005 |
Бензол (С6Н6) |
не более 0,005 |
Диоксид углерода (СО2) (см. примечание 3) |
не более 2,0 |
Примечания:
С* = С +ИЗМ
а)
С
ИЗМ
на выходе генератора при его испытаниях (поверке), мг/м3;
d0 - границы относительной погрешности измерений массовой концентрации примеси в
0 - границы относительной погрешности измерений массовой концентрации примеси в
нулевом воздухе на выходе генератора (при Р=0,99) при его испытаниях (поверке) на комплексах эталонной аппаратуры, входящих в состав ГЭТ-154-01, %.
б) Массовая концентрация загрязняющих веществ в воздухе на входе генератора не должна превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны».
в) Характеристика установлена только при применении генератора с дополнительной колонкой с сорбентом Ascarite.
-
2) Объемный расход воздуха на выходе генератора при давлении до 1,8 кгс/см2, дм3/мин: от 0 до 10 (до 20 - по заказу)
-
5.2 Калибратор озона модели 49('-PS. 49i-PS
1) Основные метрологические характеристики калибратора приведены в таблице 6.
Т а б л и ц а 6
Диапазон воспроизведения объемной доли озона в приготавливаемой ПГС, -1 млн |
Пределы допускаемой погрешности воспроизведения объемной доли озона в ПГС | |
приведенной |
относительной | |
0,025-0,05 |
± 7 |
- |
св. 0,05-1,0 |
- |
± 7 |
Лист № 11 всего листов 15
Примечание - В качестве исходного воздуха на входе калибратора должен использоваться нулевой воздух от генератора модели 111.
-
2) Интервал времени непрерывной работы калибратора без
изменения метрологических характеристик, ч не более 8.
-
3) Время установления заданного значения объемной доли озона в
ПГС на выходе калибратора, мин не более 10.
-
4) Объемный расход ПГС на выходе калибратора, дм3/мин от 1 до 3.
-
5.3 Калибратор газовых смесей моделей 146С, 146i
1) Основные метрологические характеристики калибратора приведены в таблице 7.
Т а б л и ц а 7
Канал приготовления ПГС |
Компонент |
Диапазон воспроизведения объемной доли компонента в приготавливаемой ПГС, млн-1 |
Номер диапазона |
Пределы допускаемой относительной погрешности воспроизведения объемной доли компонента в ПГС, % |
NO |
0,05 - 1,0 |
1 |
± 10 | |
св. 1,0 - 1500 |
2 |
± 6 | ||
NO2, SO2, |
0,05 - 1,0 |
1 |
± 8 | |
H2S |
св. 1,0 - 1500 |
2 |
± 6 | |
NH3 |
0,2 - 1,0 |
1 |
± 7 | |
Канал |
св. 1,0 - 1500 |
2 |
± 6 | |
динамического |
CO, N2O |
2,0 - 10 |
1 |
± 7 |
разбавления |
св. 10 - 10000 |
2 |
± 5 | |
СН4 |
10 - 40 |
1 |
± 7 | |
св. 40 - 10000 |
2 |
± 5 | ||
СО2 |
20 - 70 |
1 |
± 8 | |
св. 70 - 10000 |
2 |
± 5 | ||
HCl |
1,0 - 200 |
± 8 | ||
NO2, SO2, |
0,05 - 0,5 |
1 |
± 10 | |
Т ермодиффузион- |
H2S, СбНб, С12 |
св. 0,5 - 10 |
2 |
± 7 |
ный канал | ||||
NH3 |
0,2 - 0,5 св. 0,5 - 10 |
1 2 |
± 10 ± 7 | |
Фотометрический |
Оз |
0,05 - 1,0 |
± 7 | |
канал | ||||
Канал титрования в газовой фазе |
NO2 |
0,05 - 1,0 |
± 7 |
Примечания:
а) Указанные метрологические характеристики нормированы при использовании:
-
- в качестве исходных ГС: ГСО-ПГС 1-го разряда в баллонах под давлением по ТУ 6-162956-92 аттестованные с относительной погрешностью не более: ± 3 % - для CO, CH4, CO2, N2O; ± 4 % - для NO, NO2, SO2, H2S, NH3; ± 5 % - для НС1 (для канала динамического разбавления и канала титрования в газовой фазе).
-
- источников микропотоков по ТУ ИБЯЛ.418319.013-2001, пределы допускаемой относительной погрешности ± (5-7) % (для термодиффузионного канала).
-
- в качестве газа-разбавителя - воздух от генератора нулевого воздуха модели 111.
Лист № 12 всего листов 15 б) Конкретный диапазон воспроизведения объемной доли компонента в ПГС определяется исходной ГС в баллоне под давлением или источником микропотока и режимом работы калибратора.
2) Канал динамического разбавления калибратора
- Диапазон пользователем):
- Пределы
разбавления (конкретный диапазон задается
коэффициентов
от 2 до 20000.
допускаемой
коэффициента разбавления, %: ±3.
- Диапазоны расходов газа-разбавителя (конкретный
пользователем), дм3/мин: 0,3 - 5; 0,5 - 10; 0,8 - 15; 1,0 - 20.
- Диапазоны расходов исходной ГС (конкретный
пользователем), см3/мин:
- Пределы допускаемой относительной
расхода газа-разбавителя и исходной ГС, %: ±2,0.
- Пределы допускаемой относительной
относительной
погрешности
определения
диапазон
диапазон
5,0 - 50; 5,0 - 100, 10 - 200; 25 - 500.
погрешности
задается
задается
установления
погрешности
расхода газа-разбавителя и исходной ГС в течение 8 ч непрерывной работы, %: доли от 5 до 60. 3.
- Время установления заданного значения объемной
в ПГС на выходе калибратора (в зависимости от режима работы), мин:
- Количество одновременно подключаемых баллонов с исходной ГС:
3) Термодиффузионный канал калибратора
-
- Температура в термостате может быть установлена на уровне, °С:
-
- Пределы допускаемой
температуры в термостате, °С: ±0,1.
-
- Пределы допускаемой
поддержания ±1,0.
компонента
абсолютной
абсолютной
погрешности
30; 35; 40.
установления
температуры в термостате в течение 8 ч непрерывной работы, °С:
-
- Объемный расход ПГС на выходе калибратора
канала, дм3/мин: от 0,3 до 2.
погрешности
±0,1.
для термодиффузионного
поддержания
6 Основные технические характеристики комплекса приведены в таблице 8. Т а б л и ц а 8
Моди-фика-ция |
Температура в точке отбора газовой пробы, 0С |
Коэф фициент разбавления пробы |
Потребляемая мощность, ВА, не более |
Габаритные размеры, мм, не более |
Масса, кг, не более |
1 |
не более 600 |
20 (допускается до 150) |
3300 |
Пробоотборник: диаметр - 51, длина - по заказу; Стойка: 636х813х1829; Труба для транспортировки пробы: длина - до 300 м, диаметр - 22,4. |
Пробоотборн ик на фланце: 13,6; Стойка с газоанализато рами: 320. |
2 |
не более 600 |
20 (допускается до 150) |
Стойка: 7000; Линия отбора пробы с подогревом: 10 ВА на 30 см. |
Устройство пробоотбора: длина 1,2-2,5 м, диаметр - 12,7-24,5; Стойка: 636х813х1829. |
Стойка с газоанализато рами: 200. |
Лист № 13 всего листов 15 7 Технические характеристики мобильного комплекса, смонтированного в унифицированном модуле SHELTER:
- габаритные размеры модуля , м, не более: 4,4 х 2,4 х 2,5;
- масса модуля, кг, не более: 1500 (3000 с приборами).
-
8 Условия эксплуатации комплекса:
-
- диапазон температуры окружающей среды: от 15 °С до 30 °С;
-
- относительная влажность: не более 80 % во всем диапазоне температур;
-
- диапазон атмосферного давления: от 84,4 до 106,7 кПа.
-
9 Внешние условия эксплуатации мобильного комплекса, смонтированного в унифицированном модуле SHELTER:
-
- температура окружающего воздуха: от минус 20 °С до 45 °С;
-
- относительная влажность воздуха: не более 80 % при температуре 25 °С;
-
- диапазон атмосферного давления: от 84,4 до 106,7 кПа.
-
10 Средний срок службы: 18000 часов.
