Номер по Госреестру СИ: 64262-16
64262-16 Системы мониторинга беспроводные
(Smart-Vue)
Назначение средства измерений:
Системы мониторинга беспроводные Smart-Vue (далее - система Smart-Vue) предназначены для непрерывного измерения и регистрации температуры, относительной влажности, содержания СО2, перепада давления в помещениях, боксах и других местах, требующих контроля параметров среды, включая производство фармацевтических и биотехнологических продуктов, клиниках ЭКО.
Внешний вид.
Системы мониторинга беспроводные
Рисунок № 1
Внешний вид.
Системы мониторинга беспроводные
Рисунок № 2
Внешний вид.
Системы мониторинга беспроводные
Рисунок № 3
Внешний вид.
Системы мониторинга беспроводные
Рисунок № 4
Программное обеспечение
Основные функции программного обеспечения:
- управление пользователями, правами доступа, правом просмотра;
- настройка циклов передачи данных по беспроводной связи;
- настройка тревожных сигналов для дневного времени, ночного времени, выходных и праздничных дней;
- поправка на отклонения параметров, обусловленных внешними факторами;
- общее представление информации в одном окне;
- отображение отдельных кривых, таблиц или информации по отдельному датчику;
- архитектура клиент-сервер с удаленным просмотром по сети или через Интернет;
- централизованная база данных SQL;
- защищенный паролем доступ;
- регистрация сетевых событий.
Рисунок 2 - Внешний вид модулей системы Smart-Vue

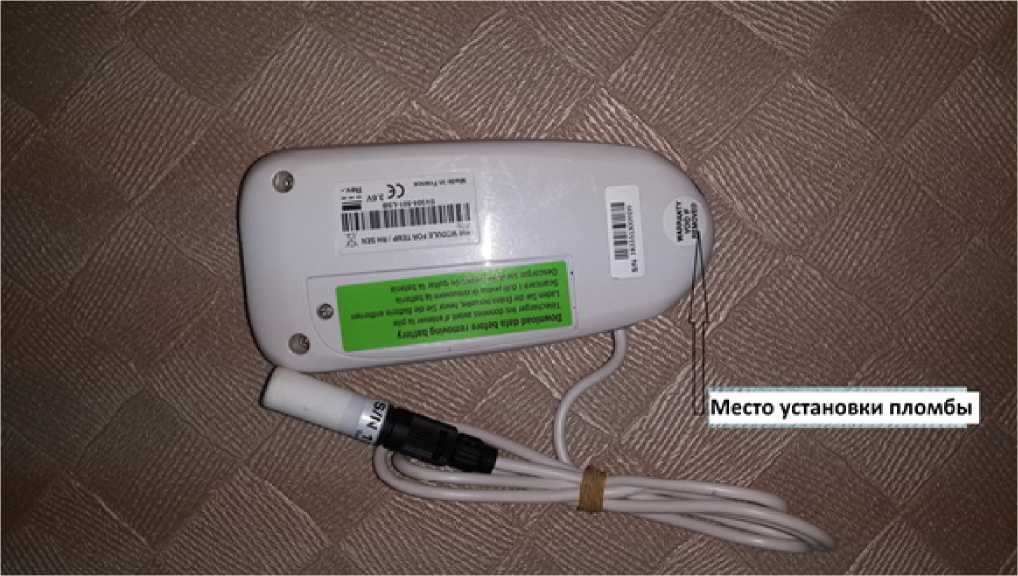

Рисунок 3 - Место установки пломбы
Система Smart-Vue работает по традиционному принципу клиент-сервер: клиентское приложение Smart-Vue, установленное на компьютерах, подключенных в сеть, использует данные, хранящиеся на общем сервере, и работает с ними. Роль сервера - собрать данные от сети датчиков, контролирующих разнообразные физические параметры.
Среди физических компонентов системы Smart-Vue следующие:
- беспроводные конечные модули Smart-Vue с датчиками;
- приемники, повторители;
- устройства оповещения и сигнализации.
Среди программных компонентов системы Smart-Vue следующие:
- клиентское приложение Smart-Vue (устанавливается на любом количестве компьютеров, согласно требованиям);
- сервер Smart-Vue (один центральный сервер в системе);
- система управления тревожными сигналами Smart-Vue ( служба, работающая на сервере);
- SmartService (работает на сервере, один экземпляр на один приемник; имя: “emul_< receiver_name>” для каждого приемника);
- MySQL (база данных, в которой хранится вся системная информация и собираются данные);
- центр управления Smart-Vue (служба, работающая на сервере).
В системе Smart-Vue предусмотрена защита от несанкционированных изменений параметров настройки. Для входа в систему необходимо ввести имя и пароль. Все изменения регистрируются в журнале аудита, который можно открыть в клиентском приложении Smart-Vue. Программное обеспечение системы Smart-Vue имеет высокий уровень защиты по Рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения системы Smart-Vue приведены в таблице 2.
Таблица 2
Идентиф икационные данные (признаки) |
Значение | |||
Идентиф икационное наименование ПО |
Smart-Vue Client |
Smart-Vue Server | ||
Номер версии (идентификационный номер) ПО |
1.0 |
2.0 |
1.0 |
2.0 |
MD5: |
MD5: |
MD5: |
MD5: | |
Цифровой иденти- |
7E7AE903FD |
E5DB3BBA56 |
4DD891CC01B |
4521E2FB0BC38 |
фикатор ПО |
49700ED68E0 |
003754C03EE |
899211DC782F |
434AFD5DE1A |
3C0C68356E8 |
07A65203924 |
9CC2EB6C2 |
AE5A7251 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 «Система мониторинга беспроводная Smart-Vue. Руководство администратора » SV600-500-LSB.
-
2 Система мониторинга беспроводная Smart-Vue. Руководство пользователя программного обеспечения SV603-500-LSB.
-
3 Руководства по эксплуатации модулей, входящих в состав системы мониторинга беспроводной Smart-Vue.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам мониторинга беспроводным Smart-Vue
-
1 ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
-
2 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па».
-
4 ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 -30 А».
-
5 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах» .
Поверка
Поверкаосуществляется по документу МП 64262-16 «Система мониторинга беспроводная Smart-Vue. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 01.10.2015 г. Основные средства поверки приведены в таблице 5.
Таблица 5
Наименование средства поверки и обозначение НТД |
Основные метрологические и технические характеристики средства поверки |
Генератор влажного газа эталонный «Север-3», УБЖК 413 000.001ТУ |
Диапазон относительной влажности от 1 до 98 %. Пределы допускаемой абсолютной погрешности при воспроизведении относительной влажности ±1,0 %. |
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2, 3разряд |
Диапазон температур от минус 200 до плюс 200 °С. Пределы допускаемой абсолютной погрешности ±0,05 °С. |
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-3, 3разряд |
Диапазон температур от минус 50 до плюс 500 °С. Пределы допускаемой абсолютной погрешности ±0,05 °С. |
Измеритель температуры многоканальный прецизионный МИТ8.15 в комплекте с термометром сопротивления платиновым вибропрочным эталонным ПТСВ 3 разряда |
Диапазон температур от минус 200 до плюс 500 °С. Пределы допускаемой абсолютной погрешности ±0,05 °С. |
Микроманометр МКВ-250-0,02 |
Диапазон от 2 до 2500 Па, КТ 0,02 |
Задатчик избыточного давления пневматический «Метран-505 Воздух» |
Диапазон от 5 до 25000 Па, КТ 0,015 |
"Смеси газовые поверочные - стандартные образцы состава СО2/воздух" по ТУ 6-16-2956-92 |
0,5 %, 1,5 %, 5 %, 10%. |
Азот жидкий, ГОСТ 9293-74 |
Температура кипения минус 195,8 °C |
Низкотемпературный морозильник VT-078 |
Диапазон задания температуры от минус 60 до минус 86 °С. |
Термобарокамера «ILKA», STBV-1000 |
Диапазон температуры от минус 50 до плюс 100 °С, диапазон абсолютного давления от 20 до 100 кПа, полезный объем 1 м3. |
Сушильная печь ЭКС-0,5/5-И1 |
Диапазон температур от 50 до 500 °С |
Изготовитель
Фирма «Thermo Fisher Scientific» Юридический адрес: Франция, 126 Rue Emile Bandit 34000 MONTPELLIER Тел.: +33 2 2803 2180
Заявитель
Общество с ограниченной ответственностью «Маркет Гейт»
Юр./почтовый адрес: РФ, 124460, г.Москва, Зеленоград, корп. 1205, н.п. 1
Тел.: +7 (495)540-48-02
Е-mail: info@market-gate.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево
Почтовый адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail: offise@niiftri.irk.ru
Система Smart-Vue представляет собой совокупность измерительных, связующих и вспомогательных компонентов (далее - конечные модули, модули) образующих измерительные каналы:
-
- измерения температуры;
-
- измерения влажности;
-
- измерения содержания СО2;
-
- измерения перепада давления.
В измерительный канал входят: конечный (измерительный) модуль, являющийся метрологическим звеном канала, модуль приемника и, при необходимости, модуль (модули) повторителя. Измерительная информация от конечного модуля в виде радиосигнала передается через модуль повторителя (или непосредственно) на модуль приемника, соединенного с компьютером (сервером).
Управление модулями измерительных каналов и базой данных системы Smart-Vue осуществляется компьютером с серверным программным обеспечением Smart-Vue (вычислительный компонент системы Smart-Vue, далее - сервер). Компоновка системы Smart-Vue и измерительных каналов модулями зависит от решаемой измерительной задачи.
Система Smart-Vue обеспечивает:
-
- измерение температуры в разных диапазонах;
-
- измерение температуры и относительной влажности воздуха;
-
- измерение температуры и содержания СО2;
-
- измерение перепада давления;
-
- цифровую индикацию измеренных значений;
-
- беспроводную передачу информации о работе модулей, измеренных ими значений, в другие измерительно-информационные системы.
Конечные модули Smart-Vue передают измеренные показания и сигналы оповещения на сервер, оборудованный беспроводным приемником. Приемник может также располагаться удаленно от сервера, и представлять собой приемник TCP/IP, установленный непосредственно в локальной сети. Когда расстояние между приемником и конечным модулем Smart-Vue большое, и сигнал беспроводной связи слабый, можно использовать повторители.

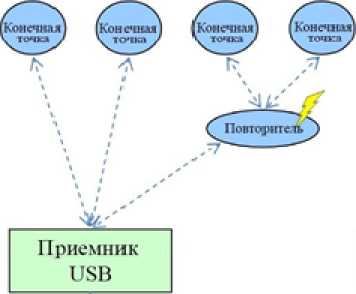

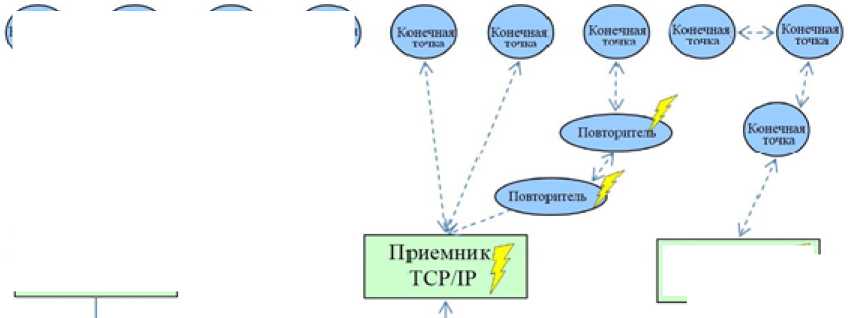

Общая архитектура аппаратных и программных средств системы Smart-Vue приведена на рисунке 1.
Описание модулей приведено в таблице 1.
Беспроводные конечные модули: цифровой температуры (внутренний), цифровой температуры? влажно ст л, РТ100, 4—20 мА, сухого контакта, СО2, перепада давленияЛВС
> г
U £ЭЗ-с(м.вллнс.>ш1е
(СОМ-порт)
"ГТеренаправлёш^ё " "[ портов I i ЬясЦто1Н£ 1
-
— - -- ^1 ■>! ПО Smart-Service i<-I i
Последовл- .. | |
тельный приемник |
7/ |
Поспелова гельны й порт DB0 (СОМ-порг)
I
1
v к I
Интерфейс центра управления
Оповещения по разным каналам
Р*:«к1чэя станция
Рабочая станция
Рабочая станция
станция
Клиентское приложение
Smart-Vue
Клиентское приложение
Smart-Vue
Клиентское приложение Smart-Vue
Беспроводные соединения с модулям»
Клиентское приложение
Smart-Vue
Прямые соединения / ка бел IB
Проводка или соединение по Wri-Fi
Сеть ЛВСтГВС
Ethernet.
Wi-Fi
Г
Источник питания 6eciqx9BoqHotc сирены Ж
12В DC. 1ЛА< I ]0 2-I0D Г
Телефон
ИСТОЧНИК нее гания повторителя- .--7 приемника ■
- / z
Рисунок 1 - Общая архитектура аппаратных и программных средств системы Smart-Vue
Таблица 1
Наименование |
Краткое описание |
Измерительные компоненты системы | |
Модуль с цифровым комбинированным датчиком температуры и относительной влажности |
Модуль оснащен сдвоенным датчиком температуры и относительной влажности, измерительная информация от него передается по беспроводной связи в базу данных. Возможно автоматическое оповещение о достижении предельных значений измерительных параметров |
Модуль с цифровым комбинированным датчиком температуры и СО2 |
Модуль содержит сдвоенное устройство для измерения концентрации СО2 и температуры. Измерительная информация передается по беспроводной связи в базу данных. Возможно автоматическое оповещение о достижении предельных значений измерительных параметров |
Модуль с датчиком перепада давления |
Модуль имеет два датчика давления, что позволяет измерять разность давлений в двух местах, например, в физически разделенных помещениях. Измерительная информация передается по беспроводной связи в базу данных. Возможно автоматическое оповещение о достижении предельных значений измерительных параметров |
Модуль с выносным датчиком температуры РТ 100 |
Модуль передает измерительную информацию от выносных датчиков температуры РТ100 по беспроводной связи в базу данных, которой управляет сервер. Возможно автоматическое оповещение о достижении предельных значений измерительных параметров. Модули отличаются диапазоном измерений датчиков температуры. |
Модуль с выносным цифровым датчиком температуры |
Модуль передает измерительную информацию от выносного датчика температуры по беспроводной связи в базу данных. Возможно автоматическое оповещение о достижении предельных значений измерительных параметров. Модули отличаются диапазоном измерений датчиков температуры. |
Модуль со встроенным цифровым датчиком температуры |
Модуль передает измерительную информацию от встроенного датчика температуры по беспроводной связи в базу данных. Возможно автоматическое оповещение о достижении предельных значений измерительных параметров. |
Связующие компоненты системы | |
Модуль повторителя |
Модуль повторителя ретранслирует данные с целью увеличения дальности беспроводной связи между устройствами. Можно установить каскадом до трех модулей. |
Модуль USB/последо-вательного приемника |
Модуль приемника является звеном для передачи данных между сервером и группами конечных модулей (интерфейс USB/последовательный), осуществляющих автоматическую и беспроводную передачу данных измерений, а также тревожных сигналов. Приемники отличаются версией ПО и количеством подключаемых датчиков. |
Модуль сетевого приемника |
Модуль приемника, установленный в сети Ethernet пользователя, является звеном для передачи данных между серверном и группами конечных модулей (протокол TCP/IP, RJ45), осуществляющих автоматическую и беспроводную передачу данных измерений, а также тревожных сигналов. |
Окончание таблицы 1
Наименование |
Краткое описание |
Модуль с аналоговым входом 4 - 20 мА |
Модуль можно подключать к любому измерительному преобразователю с выходным токовым сигналом 4-20 мА. Программное обеспечение Smart-Vue преобразует полученные данные в удобный для пользователя вид и информация отображаются на дисплее модуля. |
Вспомогательные компоненты системы | |
Модуль с сухим контактом |
Модуль можно подключать к устройству с выходной цепью типа «сухой контакт» (приборы тревожной сигнализации, датчики от-крывания/закрывания дверей и переключатели). Модуль можно настроить так, чтобы он регистрировал нормально замкнутое или нормально разомкнутое состояние контролируемого устройства. Информация отображается на ЖК-дисплее модуля. |
Модуль сигнализации |
Модуль сигнализации - это модуль с сиреной и проблесковым маячком. Модуль используется для оповещений в случае выявления предельных значений измерительных параметров в системе Smart-Vue. Модуль срабатывает, когда программное обеспечение Smart-Vue регистрирует тревожный сигнал. |
Модуль речевого оповещения и отправки факсовых сообщений |
Модуль речевого оповещения и отправки факсовых сообщений с питанием от порта USB. |
Вычислительные компоненты системы | |
Программное обеспечение Smart-Vue клиент-сервер (версия 1.0) |
Программное обеспечение системы Smart-Vue. Версия 1.0. |
Программное обеспечение Smart-Vue клиент-сервер (версия 2.0) |
Программное обеспечение системы Smart-Vue. Версия 2.0. |

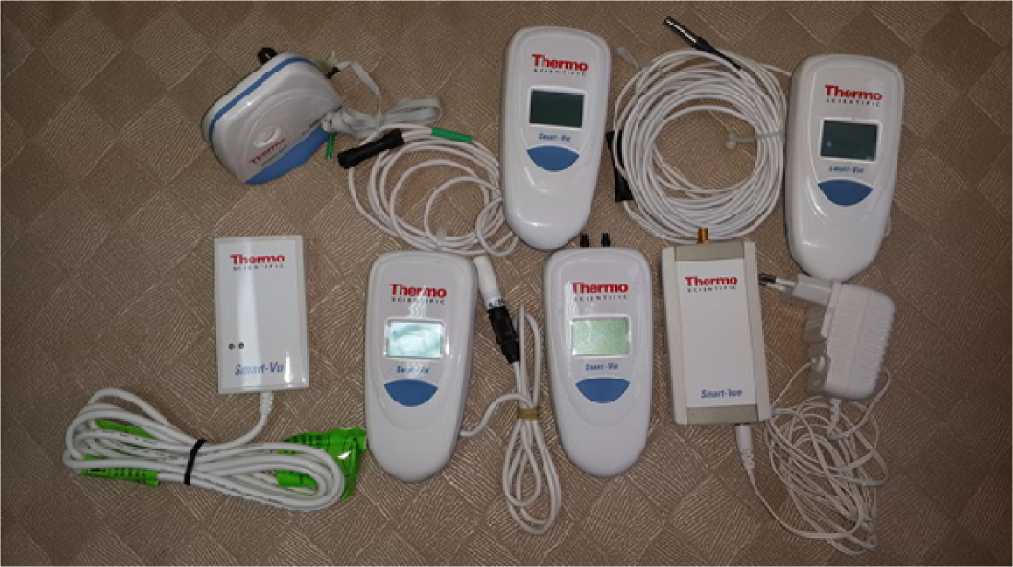

Внешний вид модулей системы Smart-Vue приведен на рисунке 2. Место установки пломб на корпусах модулей системы Smart-Vue указано на рисунке 3.
Таблица 4
Обозначение |
Наименование |
Количество |
SV100-501-LSB |
Модуль повторителя |
По заказу |
Источник питания 5 В, 1А |
1 | |
Антенна |
1 | |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
SV103-502-LSB |
Модуль USB/последовательного приемника |
По заказу |
Источник питания 5 В, 1А |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
SV104-502-LSB |
Модуль сетевого приемника |
По заказу |
Кабель Ethernet RJ-45 |
1 | |
Источник питания 5 В, 1А |
1 | |
Антенна |
1 | |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
SV200-101-LSB (SV201-101-LSB) (SV202-101-LSB) |
Модуль с выносным датчиком температуры РТ 100 |
По заказу |
Датчик температуры РТ100 (от +100 до +350 °C) |
Один из датчиков | |
Датчик температуры РТ100 (от минус 100 до +150 °C) | ||
Датчик температуры РТ100 (от минус 200 до +50 °C) | ||
Кабель термометра |
1 | |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Свидетельство о поверке (калибровке)* |
1 | |
SV203-101-LSB SV204-101-LSB |
Модуль с выносным цифровым датчиком температуры |
По заказу |
Датчик температуры (от минус 40 до +80 °C) |
Один из датчиков | |
Датчик температуры (от минус 40 до +120 °C) | ||
Кабель термометра |
1 | |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Свидетельство о поверке (калибровке)* |
1 | |
SV206-101-LSB |
Модуль со встроенным цифровым датчиком температуры |
По заказу |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Свидетельство о поверке (калибровке)* |
1 | |
SV207-101-LSB |
Модуль с цифровым комбинированным датчиком температуры и относительной влажности |
По заказу |
Сдвоенный датчик влажности и температуры |
1 | |
Кабель для подключения модуля к внешнему датчику |
1 |
Окончание таблицы 4
Обозначение |
Наименование |
Количество |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Свидетельство о поверке (калибровке)* |
1 | |
SV208-101-LSB |
Модуль с датчиком перепада давления |
По заказу |
Тефлоновая трубка (диаметр 4 мм, длина 500 мм) |
1 | |
Т-образный переходник для трубки с 4 мм на 5 мм |
1 | |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Свидетельство о поверке (калибровке)* |
1 | |
SV209-101-LSB |
Модуль с аналоговым входом 4 - 20 мА |
По заказу |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Свидетельство о поверке (калибровке)* |
1 | |
SV210-101-LSB |
Модуль с цифровым комбинированным датчиком температуры и СО2 |
По заказу |
Сдвоенный датчик СО2 и температуры |
1 | |
Кабель для подключения модуля к датчику |
1 | |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Свидетельство о поверке (калибровке)* |
1 | |
SV212-501-LSB |
Модуль с сухим контактом |
По заказу |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
SV500-501-LSB |
Модуль сигнализации |
По заказу |
Источник питания 5 В, 1А |
1 | |
Монтажный комплект |
1 | |
Компакт-диск с эксплуатационными документами |
1 | |
Документация общая | ||
SV600-500-LSB |
Система мониторинга беспроводная Smart-Vue. Руководство администратора |
1 |
SV603-500-LSB |
Система мониторинга беспроводная Smart-Vue. Руководство пользователя программного обеспечения |
1 |
Система мониторинга беспроводная Smart-Vue. Методика поверки |
1 | |
Необходимость выполнения первичной поверки (калибровки) указывается при заказе |
Рабочие условия эксплуатации системы Smart-Vue:
- температура окружающего воздуха от 0 до +50 °C;
- относительная влажность от 0 до 90 %, без образования конденсата;
- атмосферное давление от 84 до 106,4 кПа.
модулей представлены в таблице 3.
Таблица 3
Модуль с цифровым комбинированным датчиком температуры и относительной влажности | |
Диапазон измерения относительной влажности, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения относительной влажности, % |
±2 |
Продолжение таблицы 3
Диапазон измерения температуры, °C |
от минус 40 до плюс 100 | |||
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,15 | |||
Габаритные размеры модуля, мм, не более |
135х 65 х 35 | |||
Масса модуля, г, не более |
150 | |||
Тип датчика |
выносной четырехпроводной цифровой датчик | |||
Габаритные размеры датчика, мм |
диаметр 12 х 67 | |||
Длина кабеля, м |
0,8 | |||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А; | |||
Модуль с цифровым комбинированным датчиком температуры и СО2 | ||||
Диапазон измерения температуры, °C |
от 0 до 50 | |||
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,15 | |||
Диапазон измерения концентрации СО2, % |
от 0 до 9 | |||
Пределы допускаемой относительной погрешности измерения концентрации СО2, % |
±5 | |||
Габаритные размеры модуля, мм, не более |
135х 65 х 35 | |||
Масса модуля, г, не более |
150 | |||
Габаритные размеры датчика, мм, не более |
80 х 77 х 46 | |||
Длина кабеля, м |
0,85 | |||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А; внешний источник (адаптер) 5 В, 1 А | |||
Модуль с датчиком перепада давлений | ||||
Диапазон измерения перепада давления, Па |
от минус 500 до плюс500 | |||
Пределы допускаемой абсолютной погрешности измерения перепада давления, Па |
±(0,5 + 3 % от изм. знач.) | |||
Допустимое избыточное давление, кПа |
100 | |||
Номинальное давление разрыва, кПа, не менее |
500 | |||
Диаметр штуцера, мм |
4 | |||
Габаритные размеры модуля, мм, не более |
135х 65 х 35 | |||
Масса модуля, г, не более |
150 | |||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А | |||
Модуль с выносным датчиком температуры РТ 100 | ||||
Диапазон измерения температуры, °C |
от минус 200 до плюс50 |
от минус 100 до плюс150 |
от 100 до 350 | |
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,7 °C |
±0,4 |
±0,5 | |
Габаритные размеры модуля, мм, не более |
132,7 х 64,2 х 34 | |||
Масса модуля, г, не более |
150 | |||
Тип датчика |
выносной трехпроводной датчик PT100, класс B |
Окончание таблицы 3
Г абаритные размеры датчика, мм |
диаметр 3 х 150 |
диаметр 3 х 100 |
диаметр 3 х 150 | ||
Длина кабеля, м |
1,4 |
3,5 |
2,0 | ||
Время реакции, мин, не более |
1 | ||||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А | ||||
Модуль с выносным цифровым датчиком температуры | |||||
Диапазон измерения температуры, °C |
от минус 40 до плюс 120 |
от минус 40 до плюс 80 | |||
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,19 | ||||
Время реакции, мин, не более |
1 | ||||
Г абаритные размеры модуля, мм, не более |
135х 65 х 35 | ||||
Масса модуля, г, не более |
150 | ||||
Тип датчика |
выносной трехпроводной цифровой датчик | ||||
Г абаритные размеры датчика, мм |
диаметр 8 х 50 |
диаметр 7 х 50 | |||
Длина кабеля, м |
0,25 |
0,94 или 3,5 | |||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А | ||||
Модуль со встроенным цифровым датчиком температуры | |||||
Диапазон измерения температуры, °C |
от 10 до 50 | ||||
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,5 | ||||
Время реакции, мин, не более |
4 | ||||
Г абаритные размеры модуля, мм, не более |
135х 65 х 35 | ||||
Масса модуля, г, не более |
150 | ||||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А | ||||
Модуль с аналоговым входом 4 - 20 мА | |||||
Пределы допускаемой абсолютной погрешности измерения тока, мА |
±0,06 | ||||
Длина кабеля, м |
2,9 | ||||
Г абаритные размеры модуля, мм, не более |
135х 65 х 35 | ||||
Масса модуля, г, не более |
150 | ||||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А | ||||
Модуль с сухим контактом | |||||
Период срабатывания, мин |
минимальный - 1 максимальный - 255 | ||||
Длина кабеля, м |
2,9 | ||||
Г абаритные размеры модуля, мм не более |
135х 65 х 35 | ||||
Масса модуля, г, не более |
150 | ||||
Электрическое питание |
встроенная литиевая батарея 3,6 В; 3,6 А |
