Принцип действия прибора основан на том, что при движении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами; контроль положения и скорости движения зеркала интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье).

Фурье-спектрометр представляет собой стационарный автоматизированный настольный прибор, состоящий из двухлучевого интерферометра, источника и приемника излучения, оптической системы и блока электроники.

Спектрометры моделей Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iS10 - семейство унифицированных по основным блокам (источник излучения, интерферометр, детектор) приборов. Все модели имеют быстросменный источник излучения на основе карбида кремния и предусматривают замену изнашивающихся деталей (источника излучения, лазера) непосредственно оператором, без привлечения сервисной службы фирмы-изготовителя; заменяемые детали и зеркала не требуют и не имеют возможности юстировки. Все модели имеют регенерируемый осушитель внутреннего объема прибора в металлических патронах и индикатор влажности, доступный без открывания корпуса. Все модели также имеют развитую встроенную систему самодиагностики и информирования оператора о техническом состоянии прибора как через управляющую программу, так и с помощью индикаторов на корпусе.

Модель Nicolet iS5 - прибор минимального объема и веса, предназначенный для рутинных измерений и рассчитанный прежде всего на применение в лабораториях контроля качества и учебных практикумах. Эта модель не имеет возможности подключения внешних модулей и приспособлений, но может комплектоваться дополнительными приставками, устанавливаемыми в кюветное отделение. Для работы в условиях повышенной влажности может комплектоваться оптическими элементами на основе селенида цинка. Прибор имеет скорость движения зеркала интерферометра 0,4747 см/с, оптимизированную для работы с пироэлектрическим детектором (DTGS).

Модель Nicolet iS5N имеет спектральный диапазон, расширенный в ближнюю инфракрасную область.

Модель Nicolet iS5 LS предназначена для регистрации спектров жидкостей и имеет жестко встроенную жидкостную кювету в кюветное отделение. Толщина рабочего слоя кюветы контролируется компьютером в диапазоне от 60 до 120 мкм.

Модель Nicolet iS10 предназначена как для рутинных, так и для исследовательских работ в различных лабораториях, отделах контроля качества и химических лабораториях общего

Лист № 2 Всего листов 7 профиля. Отличается возможностью подключения внешних приставок (инфракрасного микроскопа, дополнительного кюветного отделения iZ10) при помощи вывода луча на правую сторону прибора автоматически переключаемым зеркалом, а также интерфейса к прибору для термогравиметрического анализа. Скорость движения зеркала интерферометра может переключаться в диапазоне 0,16 до 2,5 см/сек для работы с различными детекторами, максимальное быстродействие 40 спектров/сек. Для расширения спектрального диапазона до 10000 см^-1 может комплектоваться специальным светоделителем и дополнительным источником (при использовании внешних детекторов спектральный диапазон может быть расширен до 11000 см^-1). Имеется встроенная панель для выполнения наиболее часто встречающихся операций без использования клавиатуры компьютера. Изготовитель не осуществляет пломбирование прибора.

Внешний вид фурье-спектрометров приведен на рисунках 1, 2, 3 и 4.

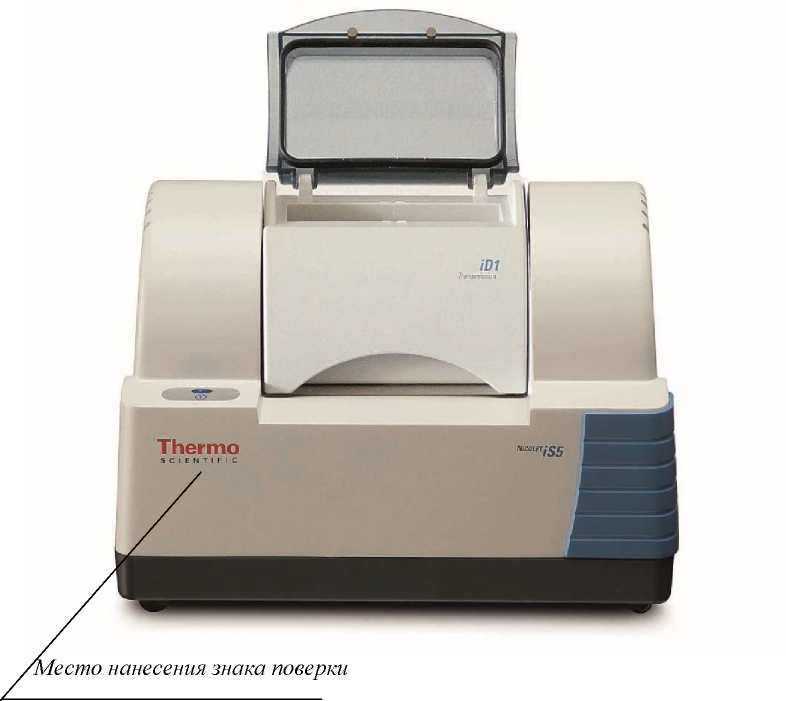

Рисунок 1 - Внешний вид фурье-спектрометра Nicolet iS5

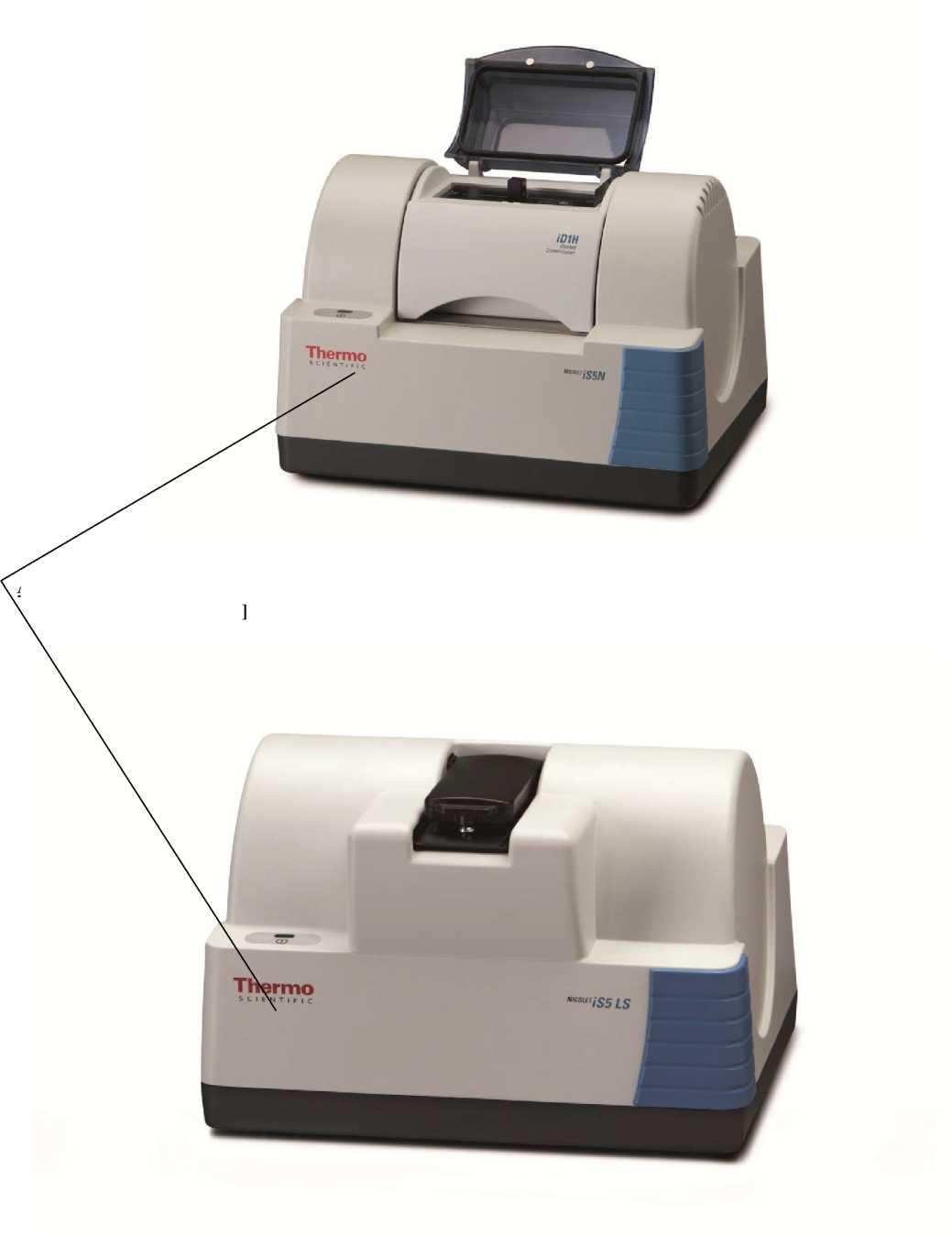

Рисунок 3 - Внешний вид фурье-спектрометра Nicolet iS5 LS

есто нанесения знака поверки

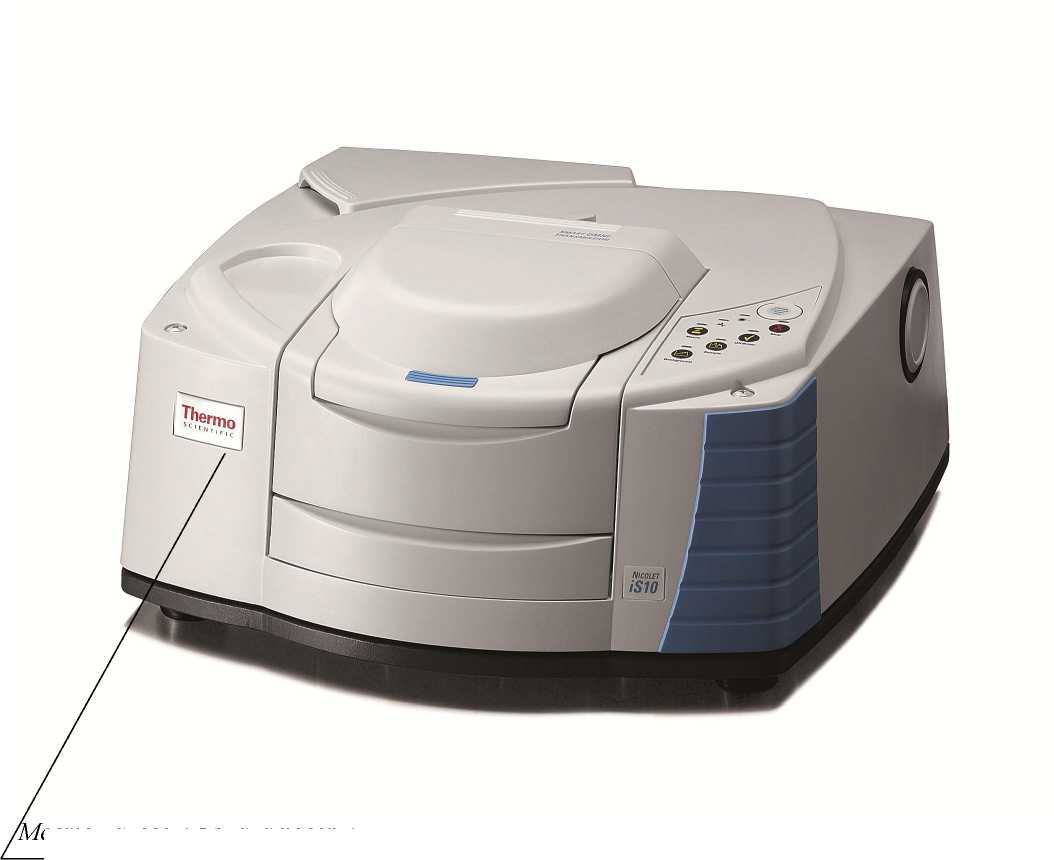

Рисунок 4 - Внешний вид фурье-спектрометра Nicolet iS10

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

• - фурье-спектрометр инфракрасный;

• - программное обеспечение;

• - руководство по эксплуатации;

• - методику поверки МП-242-2021 -2016.

Таблица 2 -

Примечания: ¹⁾При использовании в расчете размаха шума («от пика до пика»).

Условия эксплуатации:

• - диапазон температур окружающего воздуха, °C                                от +15 до +35

• - диапазон изменения атмосферного давления, кПа                                от 84,0 до

106,7

• - относительная влажность воздуха (при t=25°C), %, не более

Напряжение питания переменного тока частотой (50±1) Гц, В                       220⁺²²-33

Средний срок службы, лет

Наработка на отказ, ч, не менее
