Принцип действия монитора основан на регистрации блоками детектирования импульсов, создаваемых заряженными частицами в пропорциональных счетчиках. В пропорциональном счетчике происходит преобразование энергии заряженной частицы, взаимодействующей с рабочим газом счетчика, в токовый импульс, регистрируемый последующими электронными устройствами.

В мониторе использованы 24 герметичных пропорциональных счетчика большой площади, заполненных смесью газов аргон (90%) и метан (10%). Три вертикальных стойки по 6 счетчиков в каждой предназначены для измерения радиоактивного загрязнения тела и одежды, 4 счетчика в вертикальной стойке предназначены для измерения ладоней и тыльной стороны обеих рук. Один счетчик для измерения загрязнения головы установлен в верхней регулируемой по высоте панели прибора. Счетчик ног расположен в основании монитора. Площадь окна каждого счетчика ног и головы составляет 580 см², счетчика рук - 468 см², счетчика тела - 609 см². Каждый счетчик закрыт защитной титановой пленкой толщиной 5,5 мг/см², дополнительно входные окна счетчиков защищены жесткими решетками с квадратными ячейками. Каждый пропорциональный счетчик разделен на 4 равные независимые зоны детектирования с отдельными анодами. Такая конструкция счетчика обеспечивает высокую чувствительность регистрации бета-излучения и более детальную локализацию радиоактивного загрязнения.

Монитор IPM9X является стационарным и выполнен в виде кабины с системой детектирования для контроля поверхностного загрязнения персонала. Кабина имеет входной шлагбаум и выходную дверь, которая открывается после измерения только для пропуска «чистых» обследуемых. При результате измерений «грязно» выходная дверь остается заблокированной, в этом случае для выхода из кабины открывается входной шлагбаум.

Электронные модули монитора и жидкокристаллический сенсорный дисплей расположены внутри кабины в вертикальной стойке монитора, там же находятся разъемы USB, ключ безопасности. Светодиоды индикации ошибок и готовности расположены снаружи кабины в верхней части вертикальной стойки. Монитор укомплектован автоматическими датчиками положения тела относительно детектирующей системы.

В мониторе реализован автоматический контроль и учет фона. Результаты измерения отражаются на цветном ЖК дисплее. Если уровень загрязнения находится ниже предельнодопустимого уровня (определяется пользователем), сообщение «CLEAR» (ЧИСТО) отображается на дисплее с одновременным свечением зеленой индикаторной лампочки, раздается звуковой сигнал «куранты» и открываются двери для выхода. Если определяется превышение установленного допустимого уровня загрязнения, световые датчики загораются красным цветом, на дисплее появляется сообщение «CONTAMINATED» (ЗАГРЯЗНЕННЫЙ) и звучит двойной звуковой сигнал «сирена». Дверь для выхода остается закрытой, при этом открывается шлагбаум на входе в монитор, что позволяет пользователю выйти со стороны входа в кабину.

В комплект монитора входит источник резервного питания, что позволяет использовать оборудование в случае отключения электропитания до 2 часов.

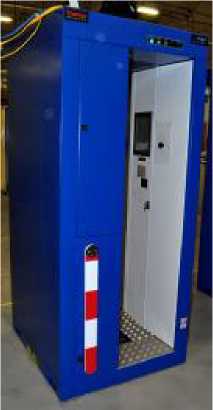

Рис. 1. Фотография общего вида монитора контроля поверхностного загрязнения персонала IPM9X

В комплект поставки монитора IPM9X входят изделия и документация, приведенные в таблице 3.

Таблица 3

Основные технические характеристики монитора радиоактивного поверхностного загрязнения персонала IPM9X приведены в таблице 2.

Таблица 2

Чувствительность к бета-излучению радионуклидов ⁹⁰Sr+⁹⁰Y и ⁶⁰Co определена с помощью источников площадью 100 см² и приведена для рабочей площади счетчиков: 468 см² (руки), 581см² (ноги), 609 см² (тело), 581см² (голова)
