Газоанализатор 60i выполнен в едином корпусе, внутри которого расположены датчики (инфракрасный и парамагнитный), газовая схема, электрический блок и электронные платы. На передней панели расположен жидкокристаллический дисплей и клавиши управления. На задней панели расположены штуцеры для газов, разъем для пробоотборного щупа, аналоговые и цифровые входы и выходы, порты для передачи данных.

Принцип действия инфракрасного датчика основан на методе нерассеивающей инфракрасной спектроскопии (НРИК), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Луч модулированного с помощью оптического прерывателя ИК излучения проходит через фильтр с требуемым диапазоном пропускания, далее многократно пропускается с помощью системы зеркал через пробу газа и регистрируется пироэлектрическим детектором. Сигнал детектора обратно пропорционален содержанию определяемого компонента в пробе.

Парамагнитный датчик предназначен для измерений содержания кислорода в пробе. Принцип действия основан на изменении положения подвески, выполненной из диамагнитного материала, в присутствии кислорода (вследствие его парамагнитных свойств) под действием приложенного магнитного поля. Изменение положения подвески регистрируется оптическим датчиком. Величина смещения связана с содержанием кислорода в пробе.

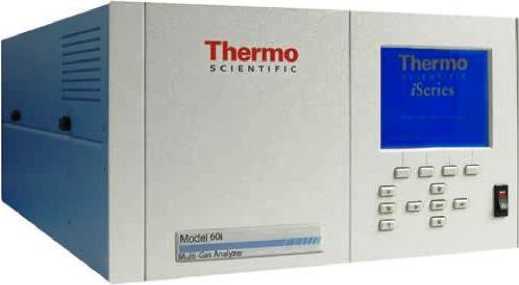

Рис.1 Фотография общего вида газоанализатора 60i.

Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели анализатора. Прибор оснащен интерфейсами RS-232 и RS-485 для подключения к персональному компьютеру или самописцу и аналоговыми и цифровыми выходами, цифровыми входами, программируемыми по выбору потребителя. Также возможно подключение прибора к локальной сети Ethernet.

Газоанализатор 60i, зав. № СМ09350134.

Комплект ЗИП.

Руководство по эксплуатации. Методика поверки.

Диапазон измерений объемной доли кислорода (O2), %
