Газоанализаторы Thermo Scientific модели 42i, 17i являются приборами непрерывного действия.

Конструктивно газоанализатор выполнен в едином корпусе, внутри которого расположены блок пробоподготовки, генератор озона, реакционная камера, оптическая схема, газовая схема, электронный блок и блок питания. На передней панели корпуса расположен жидкокристаллический дисплей и кнопки управления. В состав газоанализатора модели 17i дополнительно входит модуль преобразователя.

Общий вид газоанализаторов представлен на рис. 1 - 2.

Thermo

SCItNTIFIC

^>•1» 42i

с с с с

Е

£Г “

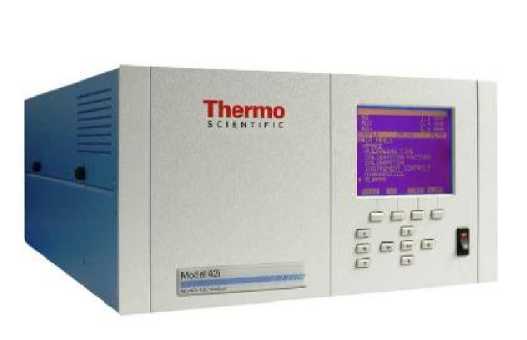

Рисунок 1 - Общий вид газоанализатора Thermo Scientific модель 42i

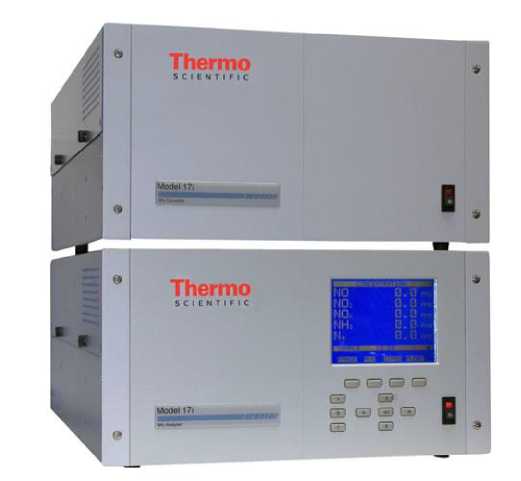

Рисунок 2 - Общий вид газоанализатора Thermo Scientific модель 17i

Принцип действия газоанализаторов основан на реакции между оксидом азота (NO) и озоном (O3), сопровождающейся хемилиюминисценцией, интенсивность которой пропорциональна содержанию NO в пробе.

NO + O3 —— NO2 + O2 + hu

Хемилюминисцентное излучение возникает в инфракрасном диапазоне при переходе возбужденных электронов в молекуле NO2 на более низкие энергетические состояния.

Проба, содержащая NO, поступает в реактор, куда также поступает озон из генератора озона. Люминесцентное излучение, возникающее в ходе реакции, преобразуется фотоумножителем в электрический сигнал. Процессор прибора пересчитывает полученный сигнал в единицы массовой концентрации или объемной доли.

При определении содержания в пробе диоксида азота (NO2) проба предварительно проходит через молибденовый конвертор, где происходит преобразование NO2 в NO при температуре 325°С (опционально может быть установлен конвертор из нержавеющей стали, нагреваемый до 625°С). Далее определяют суммарное содержание оксидов азота NOx. Содержание NO₂ определяют по разности результатов измерений NO_X и NO.

При определении концентрации NH₃ (модель 17i) проба поступает в модуль преобразователя, где диоксид азота и аммиак преобразуют в оксид азота, после чего определяют общую концентрацию Nt (NH₃ + NО₂ + NO) и вычисляют концентрацию аммиака вычитанием из сигнала Nt сигналов NО₂ и NO, которые получают в других режимах.

Диапазон измерений может быть настроен производителем или пользователем в единицах массовой концентрации, мг/м³, или единицах объемной доли, млн^-1. В газоанализаторах предусмотрена возможность установления порогов срабатывания сигнализации о превышении концентрации определяемого газа в измеряемой среде.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 / RS-485, Ethernet, цифровыми входами/выходами и аналоговым выходом 4-20 мА (опционально).

Программное обеспечение анализаторов дает возможность проводить сбор данных, одновременную регистрацию нескольких параметров, включая значения концентрации, калибровки и рабочих параметров. Сохраненные данные можно получить через интерфейсы анализатора, расположенные на задней панели. Программное обеспечение обеспечивает непрерывную самодиагностику анализатора, обеспечивает возможность регулировки параметров посредством органов управления, а также возможность удаленно управлять режимами работы прибора.

Газоанализатор Thermo Scientific модель 42i, 17i. Руководство по эксплуатации.

Методика поверки.

Метрологические характеристики газоанализаторов Thermo Scientific модели 42i, 17i представлены в таблице 2 (стандартный диапазон измерений) и в таблице 3 (расширенный диапазон измерений)

Таблица 2

Таблица 3

Примечание - значения массовой концентрации приведены для условий 20 ^оС, 101,3 кПа.

Предел допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды на каждые 10 ^оС от нормальной (20 ^оС) в диапазоне рабочих температур (в долях от основной погрешности), не более                                                             0,3

Время установления выходного сигнала на уровне 90 %, Т0,9ном, с, не более:

• - модель 42i                                                                     90

• - модель 17i                                                                     180

Потребляемая мощность, Вт, не более:

Условия эксплуатации: о температура окружающего воздуха, С относительная влажность воздуха, % атмосферное давление, кПа электропитание

напряжение, В частота переменного тока, Гц
