Дозиметры EPD представляют собой малогабаритные, микропроцессорные прямопоказывающие приборы, работающие как в автономном режиме, так и в составе системы индивидуального дозиметрического контроля.

Дозиметры ЕРD имеют возможность изменения набора основных функций, а также доступа к ним пользователя, и поставляются производителем в стандартной или заказанной пользователем конфигурации. При необходимости конфигурация может быть изменена пользователем с помощью бесконтактного инфракрасного считывателя - ИК адаптера, совместимого с программным обеспечением дозиметров ЕРD и непосредственно соединяемым с СОМ портом ПК.

Принцип действия дозиметров EPD основан на взаимодействии рентгеновского, гамма, бета-, нейтронного излучений с веществом полупроводниковых энергокомпенсированных детекторов - PIN диодов на основе кремния и возникновении зарядов, которые усиливаются и преобразуются в электрические импульсы, частота которых пропорциональна дозе излучения. Мощность дозы рассчитывается по методу усреднения для получения статистической погрешности 50-20 % в зависимости от измеряемой мощности дозы и времени усреднения.

В дозиметрах ЕРD Мк2 рентгеновского, гамма и бета-излучений используются три кремниевых детектора на основе PIN диодов, один - для измерения Нр (0,07) низкоэнергетического гамма и рентгеновского излучения, с компенсацией бета-излучения, другой - для измерения Нр (10) в полях высокоэнергетического гамма-излучения. Для измерения индивидуальной дозы Нр (0,07) и мощности индивидуальной дозы Нр (0,07) бета-излучения используется кремниевый детектор, закрытый тонким окном.

Выходные сигналы каждой цепи детектора обрабатываются встроенным микропроцессором для расчета и отображения индивидуальных доз: Н_р (10) - глубинной, Нр (0,07) - поверхностной и их мощностей доз.

В дозиметрах ЕРD N2, предназначенных для использования в полях гамма-нейтронного излучения, один детектор - для измерения индивидуальной дозы Н_р (10) «жесткого» гамма-излучения, два других детектора - с разной чувствительностью и энергетическими характеристиками - для измерения индивидуальной дозы Н_р (10) нейтронного излучения быстрых нейтронов и отраженных нейтронов и гамма-излучения низкой энергии. При этом детекторы нейтронного излучения имеют конверторы нейтронного излучения во вторичные заряженные частицы, которые непосредственно регистрируются кремниевыми детекторами.

Микропроцессор дозиметров EPD осуществляет накопление электрических импульсов, вычисление, хранение и индикацию результатов измерения, управление режимами работы дозиметра.

Управление режимами работы дозиметра, подтверждение уровня тревоги и выбор режима отображения результатов измерений на жидкокристаллическом дисплее осуществляется кнопкой, расположенной вверху на лицевой панели дозиметра.

Дозиметры EPD позволяют измерять и отображать на жидкокристаллическом индикаторе (ЖКИ) текущие (Dose) и полные (Total Dose) индивидуальные дозы Н_р (10) и Н_р (0,07), мощность индивидуальной дозы Н_р (10), Н_р (0,07), в том числе пиковые значения мощностей доз с указанием времени регистрации с разрешением в 1 с, отображать показания счетчика обратного счета предустановленного времени набора дозы (максимальное время 99 минут и 59 секунд), измерять и хранить накопленную дозу (ADS Dose), защищенную паролем.

Дозиметры ЕРD оснащены встроенным устройством тестирования, запускаемым автоматически при смене батареи или выбором цикла тестирования из меню на экране ЖКИ нажатием кнопки в любое время эксплуатации, и системой контроля неисправностей, сохранности данных и состояния источника питания,

Дозиметры ЕРD выдают звуковые (с помощью зуммера с уровнем звука 98-101 дБ на расстоянии 20 см) и визуальные (на ЖКИ или светодиодном индикаторе) сигналы, информирующие пользователя о превышении установленных конфигурацией дозиметра порогов по дозе и мощности дозы, (предаварийных - приоритет 2 и аварийных - приоритет 1), фактическому времени, разряде батареи, неисправностях. Сигналы тревоги могут быть заблокированы или установлены в любых вариантах по частоте, громкости, модуляции. Аварийными являются сигналы тревоги по превышению дозы Н_р (10) и мощности дозы Н_р (10).

Дозиметры ЕРD содержат инфракрасный порт (IR), расположенный на передней панели дозиметров, через который осуществляется связь с помощью считывателя с персональным компьютером, используя программу EasyEPD2. Программное обеспечение EasyEPD2 предназначено для обслуживания, конфигурации, записи, чтения и хранения записанных и сохраненных дозиметрами данных, включая истории событий тревог и отказов.

Используя IK порт, возможно менять и устанавливать параметры и основные функции дозиметров ЕРD кроме параметров калибровки, доступ к которым закрыт изготовителем. Дозиметры ЕРD оснащены клипсой или шнуром для ношения дозиметра на одежде. Питание дозиметра осуществляется от литиевой батареи (LTC) номинальным напряжением 3,6 В, или от щелочной батареи типа АА напряжением 1,5 В соответственно на 5 месяцев и 8 недель непрерывного функционирования.

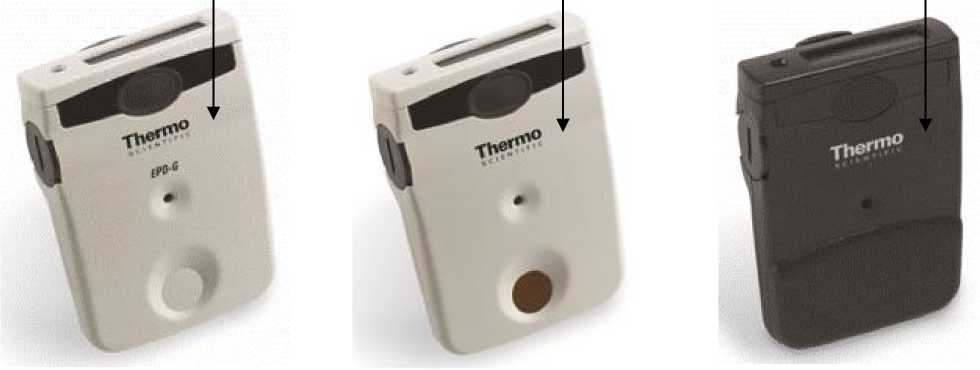

Внешний вид дозиметров индивидуальные прямопоказывающие серии ЕPD, а также место нанесения знака утверждения типа приведены на рисунках 1 -3.

_________ Место нанесения знака _________________________

утверждения типа

Рисунок 2 - EPD Mk2

Комплектность дозиметров индивидуальных прямопоказывающих серии EPD приведена в таблице 2.

Таблица 2

Примечание:   - Тип и количество поставляемых дозиметров определяется картой заказа;

- Руководство по эксплуатации и методика поверки при заказе партии поставляется из расчета по 1 экз. на партию из 10 дозиметров каждого типа; ^*** - Руководство по эксплуатации и методика поверки при заказе партии поставляется из расчета по 1 экз. на партию из 10 дозиметров; ^**** - Поставка по требованию Заказчика.

дозиметров индивидуальных прямопоказывающих серии EPD приведены в таблице 1.

Таблица 1
