Номер по Госреестру СИ: 35712-14
35712-14 Микроомметры
(2292)
Назначение средства измерений:
Микроомметр 2292 (далее по тексту прибор) предназначен для измерений малого электрического сопротивления в цепях с большой индуктивностью.
Внешний вид.
Микроомметры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист формуляра, а также способом наклейки на корпус прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве пользователя.
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроомметрам 2292
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя «Haefely Test AG», Швейцария .
Поверка
Поверкаосуществляется по МП 20-262-2014 «ГСИ. Микроомметры 2292. Методика поверки», утвержденной ФГУП «УНИИМ» в 2014 г.
Перечень эталонов, применяемых при поверке:
-
- магазин сопротивлений Р4831 до 100000 Ом, КТ 0,02;
-
- катушки сопротивлений КТ 0,01: Р321 100 Ом, Р321 10 Ом, Р321 1 Ом, Р321 0,1 Ом, Р310 0,01 Ом, Р310 0,001 Ом.
Изготовитель
Haefely Test AG, Швейцария, Birsstrasse 300, CH-4052 Basel, Switzerland http://www.haefely.come-mail: schikarski.peter@haefely.com
Заявитель
Общество с ограниченной ответственностью «МАКДЕМ» ООО «МАКДЕМ», 119571, г. Москва, а/я 16
e-mail: office@macdem.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно - исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс (343) 350-26-18 / (343) 350-20-39, Е-mail: uniim@uniim.ru
Принцип действия микроомметра 2292 состоит в том, что измерение производится методом сравнения падений напряжения на эталонном сопротивлении, встроенным в прибор, и измеряемом сопротивлении, включаемым последовательно в токовую цепь управляемого генератора тока. Значение тока в цепи задается в зависимости от диапазона измеряемого сопротивления. Использована четырехзажимная схема подключения измерительного объекта с тремя независимыми измерительными каналами.
Управление прибором автоматизировано при помощи микропроцессора. Результаты измерений выводятся на дисплей и могут быть переданы на внешний компьютер через порт RS-232. Прибор содержит канал измерения температуры стандартным датчиком Pt100, что позволяет при необходимости корректировать результат измерений для приведения к нормальной температуре.
Прибор изготовлен в компактном корпусе переносного типа, на передней панели которого расположены дисплей, клавиатура управления, гнезда для подключения токовых и измерительных кабелей, разъем датчика температуры, разъёмы для подключения компьютера и принтера, кабель электропитания прибора, предохранители и кнопка аварийного отключения.
Прикладное ПО («APSW») предназначено для дистанционного управления прибором, передачи результатов измерений в компьютер для хранения и генерации отчетов об измерениях. На метрологические характеристики ПО влияния не оказывает, так как не может воздействовать на процесс измерения. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "A".
Общий вид микроомметра 2292 представлен на рисунке 1.
Пломба со знаком поверки

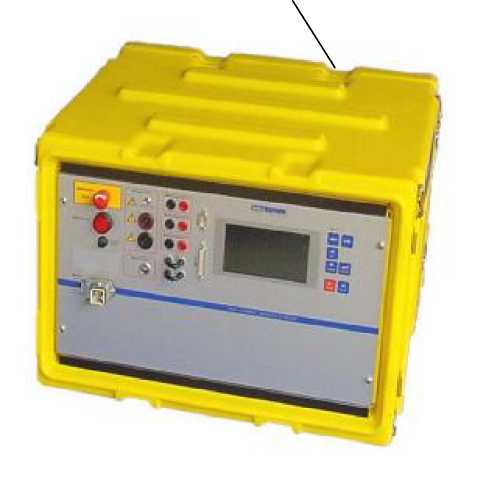

Рисунок 1 - Общий вид микроомметра 2292
Лист № 2 Всего листов 3
Таблица 2 - Комплектность
№ |
Обозначение |
Наименование |
Кол-во |
Примечание |
1 |
2292 |
Микроомметр |
1 |
В защитном корпусе |
2 |
Комплект кабелей |
1 |
10 м (20 м) | |
3 |
Кабель электропитания |
1 |
5 м | |
4 |
Датчик температуры PT100 с кабелем |
1 |
30 м | |
5 |
Отвертка |
1 | ||
6 |
Плавкий предохранитель |
1 | ||
7 |
Люминесцентная лампа |
1 | ||
8 |
РП |
Руководство пользователя (перевод на русский язык) |
1 | |
9 |
ФО |
Формуляр |
1 | |
10 |
МП 20-262-2014 |
Методика поверки |
1 |
Таблица 1 - Основные метрологические и технические характеристики прибора
Наименование характеристики |
Значение характеристики |
Диапазон измерения, Ом |
от 2x10-3 до 2x104 |
Класс точности |
0,05/0,05 |
Напряжение в измерительной цепи, В |
от 0 до 50 |
Ток в измерительной цепи, А |
от 0 до 50 |
Электропитание прибора от сети переменного | |
тока: | |
- частота, Гц |
50 (60) |
- напряжение, В |
115 / 230 |
- ток потребления, А, не более |
15 / 7,5 |
- масса, кг, не более |
32 |
- габаритные размеры, мм, не более |
570x380x560 |
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С от 0 до 40
-
- относительная влажность воздуха, %, не более 80
