Назначение средства измерений:
Микроомметр цифровой 2231 (далее - микроомметр) предназначен для измерения малых электрических сопротивлений постоянному току.

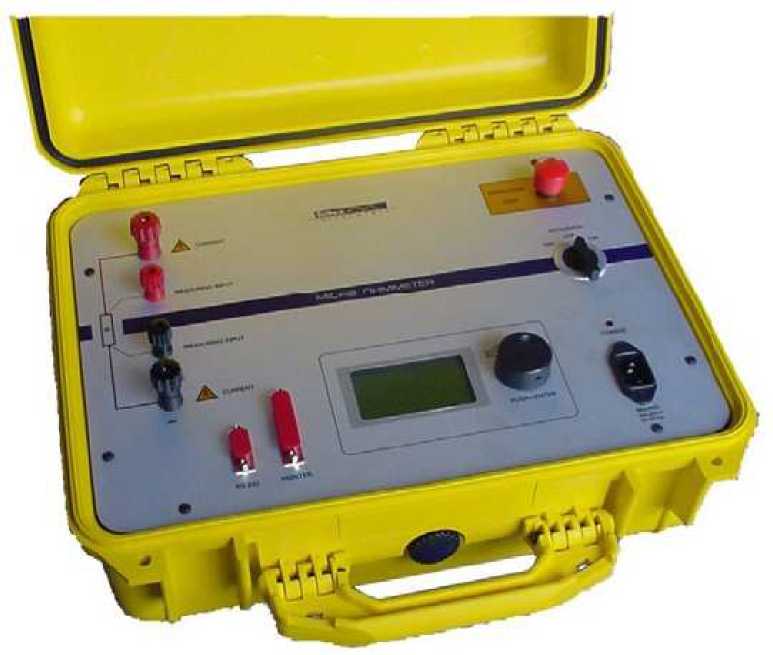

Внешний вид.
Микроомметр цифровой
Рисунок № 1

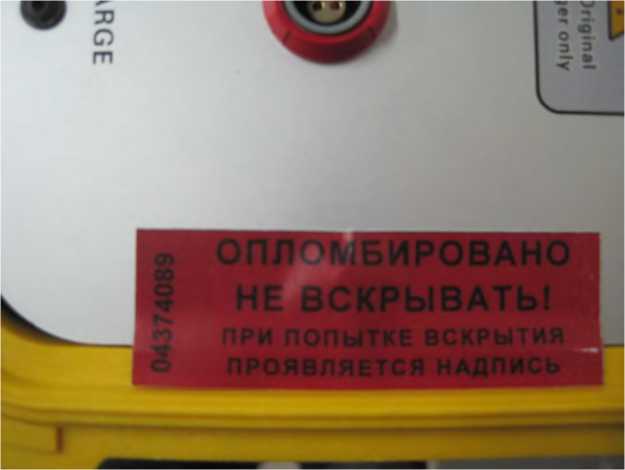

Внешний вид.
Микроомметр цифровой
Рисунок № 2
