Номер по Госреестру СИ: 57944-14
57944-14 Анализатор импульсов цифровой
(DiAS 733)
Назначение средства измерений:
Анализатор импульсов цифровой DiAS 733 (далее - анализатор) предназначен для измерения амплитудных и временных параметров импульсных электрических сигналов.

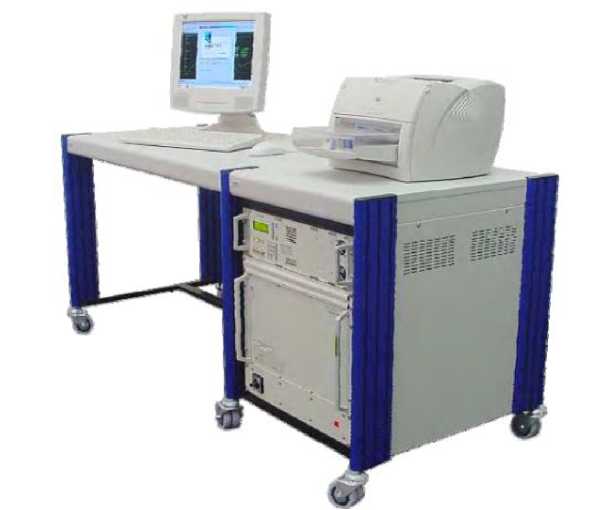

Внешний вид.
Анализатор импульсов цифровой
Рисунок № 1
Программное обеспечение
Анализатор имеет встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО позволяет управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифика -ционный номер) ПО |
Цифровой идентификатор ПО (длина кода(ргодгат length) |
Алгоритм вычисления цифрового идентифика -тора ПО |
DiAS |
Встроенное |
Отсутствует |
- |
- |
- |
Внешнее |
Software to Digital Impulse Analyzing System DiAS 733 |
5.11 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Низкий».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору импульсному цифровому DiAS 733
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
-
3. Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП 57944-14 «Анализатор импульсов цифровой DiAS 733. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г.
Средства поверки : калибратор универсальный Fluke 9100 (± (0,35 % +200 мВ )).
Изготовитель
Фирма «Haefely Test AG», Швейцария.
Адрес: Lehenmattstrasse 353, СН-4052 Basel, Switzerland.
Тел.: + 41 61 373 4111 Факс: + 41 61 373 4912
Web-сайт: www.haefely.com
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектноконструкторский и технологический институт кабельной промышленности» (ОАО
«ВНИИКП»), г. Москва.
Адрес: 111024, г. Москва, шоссе Энтузиастов, дом 5.
Тел.: (495) 918-18-14; (499) 670-97-71
Сайт: http://www.vniikp.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов основан на аналого-цифровом преобразовании входного сигнала, обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране компьютера.
Амплитудные и временные параметры регистрируемых сигналов могут быть измерены автоматически или вручную с помощью курсоров. Предусмотрены режимы запоминания кривых с возможностью дальнейшего воспроизведения, обработки, сравнения и т.д. Управление процессом измерения осуществляется при помощи компьютера.
Для проверки правильности функционирования анализаторы имеют встроенную процедуру самопроверки.
Основные узлы анализатора: входные делители, переключаемые фильтры нижних частот с различной частотой среза, усилители, АЦП, микроконтроллер, блок питания, внешний персональный компьютер.
Конструктивно анализаторы выполнены в прямоугольных металлических корпусах с вентиляционными отверстиями. На задней панели размещены различные разъемы (питания, внешнего запуска, интерфейса USB, внешней локальной сети и т. д.), клемма заземления, а также разъемы для подключения каналов измерения (от двух до четырех), которые выполнены в виде съемных модулей.
Несанкционированный доступ к внутренним частям анализатора предотвращается пломбированием верхнего винта крепления задней стенки корпуса.
Питание анализатора производится от сети переменного тока.
Рис. 1 Анализатор импульсов цифровой DiAS
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Характеристика |
Значение |
Входной импеданс, МОм/пФ |
2/20 |
Напряжение переменного тока, В |
от 100 до 1950 |
Коэффициент деления делителя |
1:200 |
Длительность временных интервалов, мкс |
220; 450; от 900 до 280000 |
Пределы допускаемой основной относительной погрешности измерения амплитуды, % |
± 1 |
Пределы допускаемой основной относительной погрешности измерения временных интервалов, % |
± 2 |
Напряжение питания от сети переменного тока |
110 / 115 / 230 В; 50/60 Гц |
Габаритные размеры, мм, (длинахширинахвысота), включая подставку и стол |
1570х700х775 |
Масса, не более, кг |
150 |
Рабочие условия применения:
|
от плюс 10 до плюс 40 от 30 до 80 |
