Номер по Госреестру СИ: 57780-14
57780-14 Делитель напряжения высоковольтный
(CVD600/1)
Назначение средства измерений:
Делитель напряжения высоковольтный CVD600/1 (далее - делитель) предназначен для преобразования высокого напряжения переменного тока в низкое напряжение переменного тока, пригодное для измерения с помощью выпускаемых промышленностью средств измерений, и применяется в составе измерительных систем высокого напряжения для контроля испытательного высокого напряжения переменного тока.
Внешний вид.
Делитель напряжения высоковольтный
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку делителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в документе: «Делитель напряжения высоковольтный CVD600/1. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к делителю напряжения высоковольтному CVD600/1
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
-
3. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 57780-14 «Делитель напряжения высоковольтный CVD600/1. Методика поверки», утвержденным ФГУП «ВНИИМС » в апреле 2014 г.
Основные средства поверки представлены в таблице 3.
Таблица 3
Средства измерений |
№ Г.Р. |
Делитель напряжения составной ДН-500пт |
47310-11 |
Трансформатор напряжения лабораторный измерительный НЛЛ-15 |
5811-00 |
Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» |
39952-08 |
Изготовитель
Фирма «Haefely Test AG», Швейцария . Адрес : Lehenmattstrasse 353, СН -4052 Basel, Switzerland. Тел .: + 41 61 373 4111 Факс : + 41 61 373 4912
Web-сайт: www.haefely.com
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектноконструкторский и технологический институт кабельной промышленности» (ОАО
«ВНИИКП»), г. Москва.
Адрес: 111024, г. Москва, шоссе Энтузиастов, дом 5. Тел.: (495) 918-18-14; (499) 670-97-71
Сайт: http://www.vniikp.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия делителя основан на масштабном преобразовании высокого напряжения с помощью последовательно включенных конденсаторов. Делитель содержит следующие основные узлы: высоковольтный электрод, электростатический экран, плечо высокого напряжения (высоковольтная емкость FFR-2134i-A314), плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус и раму.
Делитель напряжения высоковольтный CVD600/1 используется при испытаниях электрической прочности изоляции электротехнических изделий.
Высокое напряжение подводится к высоковольтному электроду делителя. После снижения в заданное число раз (коэффициент деления) напряжение с низковольтного вывода, являющегося точкой соединения плеча высокого и низкого напряжений, подается на вход измерительного прибора.

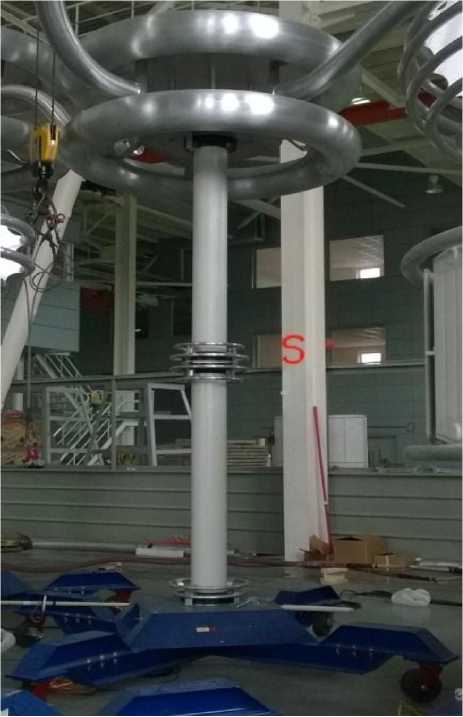

Рисунок 1. Внешний вид делителя напряжения высоковольтного
Лист № 2 Всего листов 4
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
Наименование характеристики |
Значение |
Диапазон измерения высокого напряжения переменного тока промышленной частоты, кВ |
от 1 до 600 |
Номинальный коэффициент масштабного преобразования |
4000 |
Пределы допускаемой относительной погрешности коэффициента масштабного преобразования высокого напряжения переменного тока промышленной частоты, % |
±1 |
Сопротивление прибора, подключаемого к выходу делителя, кОм |
1000±100 |
Средняя наработка на отказ, ч, не менее |
100 000 |
Срок службы, лет, не менее |
12 |
Рабочие условия применения:
|
от плюс 5 до плюс 40 95 |
Габаритные размеры, (высотах длина хширина) мм, не более |
4500x1500x1500 |
Масса, кг, не более |
150 |
