Сведения о средстве измерений: 55993-13 Анализаторы частотных характеристик

Номер по Госреестру СИ: 55993-13
55993-13 Анализаторы частотных характеристик
(FRA 5310)

Назначение средства измерений:
Анализаторы частотных характеристик FRA 5310 (далее по тексту - анализаторы) предназначены для обнаружения дефектов в силовых трансформаторах путем измерения ослабления сигнала.

сертификация программного обеспечения
Внешний вид. Анализаторы частотных характеристик, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы частотных характеристик
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 19.12.2018
Номер записи - 146232
ID в реестре СИ - 368632
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

нет модификации, нет данных,

Производитель

Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 487 дн.

Наличие аналогов СИ: Анализаторы частотных характеристик (FRA 5310)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Haefely Test AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25586-03

Трансформаторы напряжения измерительные эталонные, 4820spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
28982-05

Трансформатор напряжения измерительный эталонный, 4820-HV-spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
34826-07

Делитель высоких напряжений, H 4861/400
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-07
01.09.2012
Микроомметры, 2291, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-14
25.04.2019
Микроомметры, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
36298-07
01.12.2012
Измерители коэффициента трансформации, TTR 2795
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
38349-08
05.02.2019
Установки измерительные, TMS-580
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
38971-08
05.02.2019
Установки измерительные, MIDAS
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
44218-10
01.04.2015
Измерители частичных разрядов, DDX 9101
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47118-11

Микроомметр цифровой, 2231
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47119-11

Мост переменного тока, 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
53509-13
15.05.2018
Тераомметры, 5478
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
53510-13
15.05.2018
Микроомметры, 2226а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
55993-13
19.12.2018
Анализаторы частотных характеристик, FRA 5310
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57167-14
16.04.2019
Измерители коэффициента трансформации, TTR 2795, TTR 2796
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57779-14

Мост переменного тока, 2840
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57780-14

Делитель напряжения высоковольтный, CVD600/1
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57781-14

Вольтметр переменного тока, OT248
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57944-14

Анализатор импульсов цифровой, DiAS 733
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
57948-14

Делитель импульсного напряжения емкостной, CS 2000-420
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
61256-15
11.08.2021
Калибраторы частичных разрядов, 9216
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
61865-15
02.10.2021
Установки измерительные, 2285
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
63939-16
18.05.2021
Калибраторы частичных разрядов, KAL 9510, KAL 9520
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
64945-16

Система измерительная, 9121а-8
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
67280-17
14.04.2022
Системы измерительные, DDX 9121b-X
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
75393-19

Мост для измерения емкости и тангенса угла потерь, Tettex 2809а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
78362-20

Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.

Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы частотных характеристик (FRA 5310)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • нет модификации
  • 1 0 1 0 1 0 1
    ФБУ «Воронежский ЦСМ»
    (RA.RU.311467)
    РСТ
  • нет данных
  • 2 0 0 0 0 0 0

    Стоимость поверки Анализаторы частотных характеристик (FRA 5310)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Воронежский ЦСМ
    Воронежская область
    6932 6932

    Программное обеспечение

    Программное обеспечение «FRA5310» записано на жесткий диск анализатора, работает под управлением операционной системы Windows XP и представляет собой программу, позволяющую управлять процессом измерения, сохранять установки и параметры измерений для различных видов устройств; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске. Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения анализаторов представлены в таблице 1. Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения (метрологически значимая часть)

    Номер версии программного обеспечения, не ниже

    Цифровой идентификатор программного обеспечения (для указанной версии)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    FRA5310

    FRA5310.exe

    v2.1.7

    853cd21f9846e95ef8

    MD5

    3a6c6ad8617160

    Уровень защиты программного обеспечения «C» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на лицевую панель анализаторов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений с помощью анализаторов указаны в документе «Анализаторы частотных характеристик FRA 5310. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам частотных характеристик FRA 5310

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    Поверка анализаторов частотных характеристик FRA 5310 осуществляется по документу МП-1595/550-2013 «Анализаторы частотных характеристик FRA 5310. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 27 мая 2013 г. и входящему в комплект поставки.

    Перечень основных средств, применяемых при поверке:

    - прибор для поверки аттенюаторов Д1-13А диапазон рабочих частот: от 0 до 30 МГц динамический диапазон ослабления: от 0 до 110 дБ предел допускаемой абсолютной погрешности: от ± 0,004 до ± 0,022 дБ.


    Изготовитель

    Фирма «Haefely Test AG», Швейцария
    Birsstrasse 300, CH-4052 Basel, Switzerland
    Tel.: +41 61 373 41 11 Fax: +41 61 373 49 12
    http://www.haefely.com

    Заявитель

    ООО «МАКДЕМ», г. Москва
    Юридический адрес: 117485, г. Москва, ул. Волгина, д.1 Почтовый адрес: 119571, г. Москва, а/я 16
    E-Mail: office@macdem.ru
    http://www.macdem.ru

    Испытательный центр


    ГЦИ СИ Государственный центр испытаний средств измерений
    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31
    Тел. (495) 544-00-00; http://www.rostest.ru

    Анализаторы частотных характеристик FRA 5310 представляют собой цифровые электроизмерительные приборы. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.

    На лицевой панели анализаторов расположены: сенсорный дисплей, разъёмы передающего и принимающего каналов, предназначенные для присоединения измерительных датчиков, разъемы интерфейсов USB и RS232, разъем питания от сети переменного тока, клемма заземления.

    Принцип действия анализаторов основан на методе анализа частотных характеристик SFRA (Sweep Frequency Response Analyzer). Анализатором измеряются амплитуды сигналов изменяющейся частоты: зондирующего и прошедшего через исследуемое устройство. При этом определяются амплитудные и фазовые характеристики исследуемого устройства. В результате измерений происходит накопление массива данных о состоянии объекта и интерпретация этого массива данных на основе определенного алгоритма распознавания образов.

    В анализаторах FRA 5310 в качестве источника зондирующих сигналов используется генератор синусоидального напряжения изменяющейся частоты. Двухканальный АЦП приборов записывает два сигнала: 1-й канал записывает подаваемое от генератора на вход объекта измерений (например, обмотки трансформатора) напряжение, плавно изменяющееся по частоте в широком диапазоне - от нескольких герц до нескольких мегагерц; 2-ой канал записывает реакцию объекта измерений на приложенное воздействие.

    Далее анализатором рассчитывается передаточная функция как отношение спектров входного и выходного сигналов. Степень отличия передаточных функций, рассчитанных до и после воздействия на объект измерений, производится с помощью рассчитываемых коэффициентов парной корреляции, стандартных отклонений, анализа резонансных частот.

    Значения амплитуды и фазы для обоих каналов могут быть отображены на графике и экспортированы как амплитуда, фаза, импеданс (полное сопротивление), адмиттанс (полная проводимость) и т.д. Функция создания пользовательских моделей, встроенная в анализаторы, позволяет вычислить практически любой параметр, основываясь на измеренных и сохраненных данных.

    Так как трансформатор состоит из цепочек емкостей, индуктивностей и сопротивлений и представляет собой сложную комплексную электрическую схему, имеющую свою уникальную кривую отклика при подаче сигнала переменной частоты, то даже незначительные локальные изменения положения элементов обмотки трансформатора (витков, катушек, отводов) приводят к резкому изменению соответствующих емкостей и индуктивностей и, соответственно, к изменению собственных частот колебаний обмотки. Разные виды деформаций приводят к изменениям в разных диапазонах спектра частот, что отображается на построенных графиках. Таким образом, регистрация частотных параметров обмоток силовых трансформаторов по методу SFRA позволяет выявлять возникающие в процессе работы искажения геометрической формы обмоток. Такой опасный дефект, приводящий к деформации изоляционных промежутков в обмотке, возникает в силовых трансформаторах при наличии двух взаимно связанных условий - при ослаблении усилия прессовки обмоток и в результате протекания по обмоткам трансформатора сквозных токов короткого замыкания, имеющих большие значения.

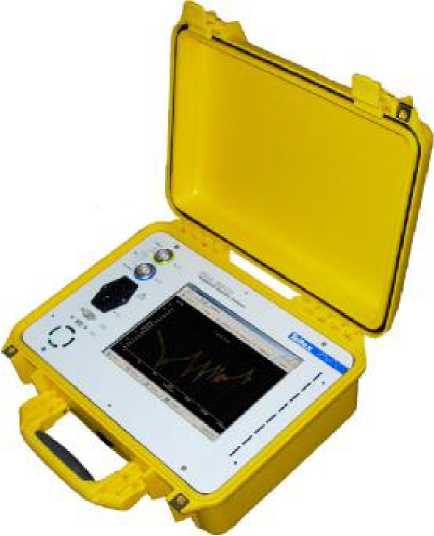

    Фотография общего вида анализаторов представлена на рисунке 1.

    Внешний вид. Анализаторы частотных характеристик (FRA 5310), http://oei-analitika.ru

    Рисунок 1 - Фотография общего вида анализаторов частотных характеристик FRA 5310


    Комплект поставки анализаторов представлен в таблице 3.

    Таблица 3

    Наименование

    Количество

    Анализатор частотных характеристик FRA 5310

    1

    Сумка для кабелей и аксессуаров

    1

    Активный передающий датчик с кабелем длиной 15 м

    1

    Активный принимающий датчик с кабелем длиной 15 м

    1

    Лента заземления длиной 10 м

    2

    Зажим к ленте заземления

    2

    Кабель электропитания

    1

    Руководство по эксплуатации

    1

    Методика поверки

    1


    Основные метрологические и технические характеристики анализаторов частотных характеристик FRA 5310 представлены в таблице 2.

    Таблица 2

    Характеристика

    Значение

    Диапазон рабочих частот

    от 10 Гц до 20 МГц

    Выходное напряжение, В

    от 0,1 до 12

    Динамический диапазон измерения ослабления сигнала, дБ

    от 0 до минус 100

    Продолжение таблицы 2

    Характеристика

    Значение

    Пределы допускаемой абсолютной погрешности измерения ослабления сигнала, дБ

    ± 0,5 (в диапазоне измерения от 0 до минус 90 дБ)

    Сопротивление измерительного тракта, Ом

    50

    Напряжение питания

    90 - 265 В (50/60 Гц)

    Потребляемая мощность, В^А, не более

    50

    Габаритные размеры (длина х ширина х высота), мм

    410 х 310 х 170

    Масса, кг, не более

    8

    Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %

    от 0 до плюс 50

    от 10 до 90
