Номер по Госреестру СИ: 57167-14
57167-14 Измерители коэффициента трансформации
(TTR 2795, TTR 2796)
Назначение средства измерений:
Измерители коэффициента трансформации TTR 2795, TTR 2796 (далее по тексту приборы) предназначены для измерений коэффициента трансформации однофазных и трехфазных трансформаторов в лабораторных условиях и на месте эксплуатации.

Внешний вид.
Измерители коэффициента трансформации
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульные листы Формуляра и Инструкции по эксплуатации, а также способом наклейки на корпус прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в инструкции по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям коэффициента трансформации TTR 2795, TTR 2796
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Техническая документация изготовителя «Haefely Test AG», Швейцария.
Поверка
Поверкаосуществляется по МП 80-262-2013 «ГСИ. Измерители коэффициента трансформации TTR 2795, TTR 2796. Методика поверки», утвержденной ФГУП «УНИИМ» в 2014 г.
Перечень основных эталонов, применяемых при поверке:
-
- эталонный трансформатор тока ИТТ 3000.5 первого разряда, 0,01 %, 0,3';
-
- трансформатор тока измерительный лабораторный ТТИ 100 первого разряда, 0,01 %, 1'.
Изготовитель
Haefely Test AG, Швейцария, Birsstrasse 300, CH-4052 Basel, Switzerland
http://www.haefely.com, e-mail: schikarski.peter@haefely.com
Заявитель
Общество с ограниченной ответственностью «МАКДЕМ»
ООО «МАКДЕМ», 119571, г. Москва, а/я 16, e-mail: offi ce@macdem. ru
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие «Уральский научно - исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс (343) 350-26-18 / (343) 350-20-39, Е-mail: uniim@uniim.ru
Принцип действия прибора основан на подаче испытательного напряжения, пропорционального напряжению питающей сети, на обмотку с большим числом витков («высоковольтную ») и измерения отношения напряжения на другой обмотке к испытательному напряжению. Прибор позволяет также определить значение испытательного тока и фазовый сдвиг между напряжениями в указанных обмотках. Конструкция прибора позволяет проводить измерения как на однофазных, так и трехфазных трансформаторах с различным соединением обмоток.
Выбор диапазона измерений и идентификация схемы соединений испытуемого объекта производятся автоматически, с контролем безопасности соединений. Управление прибором и сохранение результатов измерений может производиться дистанционно с помощью компьютера, подключаемого через интерфейс RS-232.
Прибор изготовлен в компактном закрывающемся корпусе переносного типа. Степень защиты - IP 65 в закрытом состоянии, IP 51 с открытой крышкой. На лицевой (верхней) панели прибора расположены:
-
- разъемы для подключения сетевого кабеля, соединительных кабелей, кабеля связи с компьютером и кабеля дистанционного управления;
-
- графический дисплей с кнопками управления;
-
- выключатель питания с кнопкой аварийного отключения;
-
- принтер;
-
- клемма заземления.

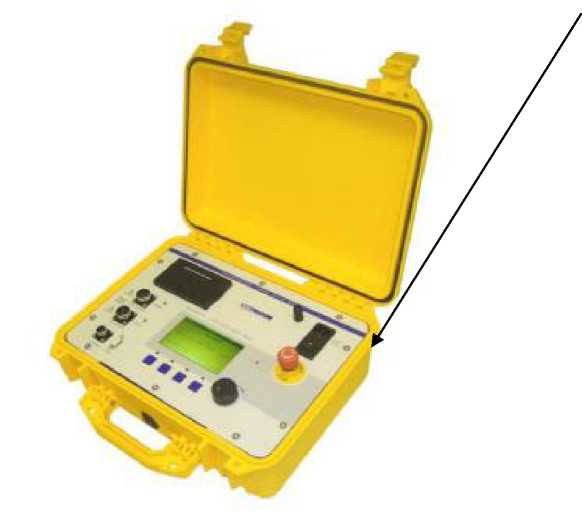

Общий вид измерителя коэффициента трансформации TTR 2795, TTR 2796 представлен на рисунке 1.
Пломба со знаком поверки

Рисунок 1 - Общий вид измерителей коэффициента трансформации TTR 2795, TTR 2796
Модификация TTR 2796 отличается диапазоном испытательного напряжения и диапазоном измерения коэффициента трансформации (до 50000).
Прикладное ПО («APSW»), поставляемое в комплекте прибора, предназначено для дистанционного управления прибором, передачи результатов измерений в компьютер для хранения и генерации отчетов об измерениях. На метрологические характеристики ПО влияния не оказывает, так как не может воздействовать на процесс измерения. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "A".
аблица 2 - Комплектность
№ |
Обозначение |
Наименование |
Кол-во |
Примечание |
1 |
TTR 2795 (2796) |
Измеритель коэффициента трансформации |
1 |
В защитном корпусе |
2 |
Комплект кабелей: | |||
- трехфазные с зажимами |
2 |
5 м | ||
- трехфазные дополнительные |
2 |
10 м | ||
- электропитания |
1 | |||
- дистанционного управления |
1 | |||
3 |
APSW |
Прикладное ПО |
1 |
Компакт-диск |
П Продолжение таблицы 2
№ |
Обозначение |
Наименование |
Кол-во |
Примечание |
4 |
ИЭ |
Инструкция по эксплуатации (перевод на русский язык) |
1 | |
5 |
ФО |
Формуляр |
1 | |
6 |
МП 80-262-2013 |
Методика поверки |
1 |
Таблица 1 - Основные метрологические и технические характеристики приборов
Наименование характеристики |
Значение характеристики | |
TTR 2795 |
TTR 2796 | |
Испытательное напряжение, В, |
10, 40, 100 |
25, 100, 250 |
в диапазоне до | ||
Испытательный ток, А, в диапазоне |
0 |
1 |
Погрешность измерения тока |
± 2 мА | |
Погрешность измерения фазового сдвига |
± о, |
05° |
Диапазон измерения коэффициента |
Погрешность измерения |
коэффициента трансфор- |
трансформации |
мации, %, при значениях напряжения, В | |
10 40 100 |
25 100 250 | |
0,8 - 100 |
±0,05 ±0,05 ±0,03 |
±0,05 ±0,05 ±0,03 |
101 - 1000 |
±0,05 ±0,05 ±0,05 |
±0,05 ±0,05 ±0,05 |
1001 - 1500 |
±0,10 ±0,05 ±0,05 |
±0,10 ±0,05 ±0,05 |
1501 - 2000 |
±0,15 ±0,05 ±0,05 |
±0,20 ±0,05 ±0,05 |
2001 - 4000 |
- ±0,10 ±0,05 |
- ±0,25 ±0,05 |
4001 - 13000 |
- - ±0,15 |
- - ±0,15 |
13001 - 20000 |
- - ±0,20 |
- - ±0,20 |
20001 - 50000 (для 2796) |
- - - |
- - ±0,60 |
Габаритные размеры, мм, не более |
410 х 31 |
0 х 170 |
Масса (без кабелей), кг, не более |
8,8 | |
Рабочие условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от минус 10 до 55 | |
- относительная влажность воздуха, % |
от 0 до 90 | |
Электропитание прибора - сеть перемен- |
напряжение |
(95 - 240) В: |
ного тока 50/60 Гц |
ток потребления не более 1,3 А |
