Номер по Госреестру СИ: 53509-13
53509-13 Тераомметры
(5478)
Назначение средства измерений:
Тераомметры 5478 (далее по тексту - тераомметры) предназначены для измерения электрического сопротивления изоляции, напряжения постоянного и переменного тока, частоты переменного тока, электрической емкости, тока утечки, а также вычисления коэффициентов поляризации, абсорбции и диэлектрического разряда.
Внешний вид.
Тераомметры
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель тераомметров методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью тераомметров указаны в документе «Тераомметры 5478. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тераомметрам 5478
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 Приказ Министерства здравоохранения и социального развития РФ № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-1435/446-2012 «Тераомметры 5478. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 2 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
-
- калибратор электрического сопротивления КС-100К5Т диапазон воспроизведения электрического сопротивления: 100 кОм - 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (DR): ± (0,015^R);
-
- киловольтметр электростатический С196
диапазон измерения напряжения постоянного и переменного тока: 0 - 30 кВ; предел допускаемой основной погрешности измерения 1%;
-
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В; предел допускаемой абсолютной погрешности (DU): ± (0,000011 - ().0()()()18^U; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц); предел допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002^U; диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц; предел допускаемой абсолютной погрешности (Df): ± (2,5Ч0’6)Ч'; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ; предел допускаемой абсолютной погрешности (DC): ± (0,0025 - 0,011)<'.
Изготовитель
Фирма «Haefely Test AG», ШвейцарияBirsstrasse 300, CH-4052 Basel, Switzerland
Tel.: +41 61 373 41 11
Fax: +41 61 373 49 12
http://www.haefely.com
Заявитель
ООО «МАКДЕМ»
Юридический адрес: 117485, г. Москва, ул. Волгина, д.1 Почтовый адрес: 119571, г. Москва, а/я 16
E-Mail: office@macdem.ru
http://www.macdem.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Тераомметры 5478 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы тераомметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели тераомметров расположены функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. Выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для включения и выключение тераомметров и выбора специальных функций при измерениях. На правой боковой панели тераомметров расположены однополюсные гнезда для подключения измерительных проводов. На левой боковой панели тераомметров расположен сетевой разъем, предназначенный для подключения тераомметров к питанию от сети переменного тока. На нижней поверхности тераомметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений тераомметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

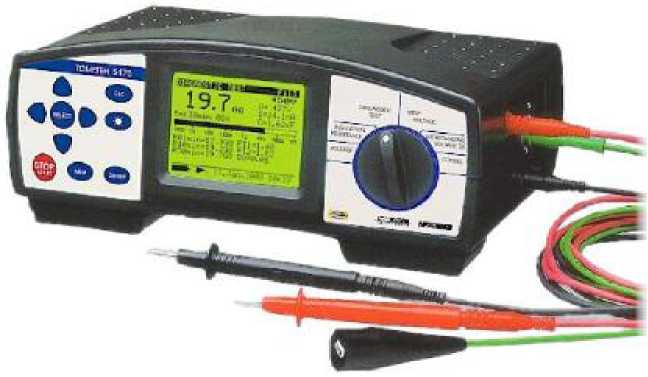

Фотография общего вида тераомметров представлена на рисунке 1.
Рисунок 1 - Фотография общего вида тераомметров 5478
Основные метрологические характеристики тераомметров 5478 представлены в таблице 1.
Таблица 1
Наименование измеряемой величины |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Режим измерения элект |
рического сопротивления изоляции | ||
Электрическое сопротивление изоляции |
0 - 999 кОм |
1 кОм |
± (0,05 • R + 3 е.м.р.) |
1 - 9,99 МОм |
0,01 МОм | ||
10 - 99,9 МОм |
0,1 МОм | ||
100 - 999 МОм |
1 МОм | ||
1 - 9,99 ГОм |
0,01 ГОм | ||
10 - 99,9 ГОм |
0,1 ГОм | ||
100 - 999 ГОм |
1 ГОм | ||
1 - 5 ТОм |
0,01 ТОм | ||
Параметры испытательного напряжения в режиме измерения сопротивления изоляции | |||
Напряжение постоянного тока |
0 - 5000 В |
1 В |
± (0,03 • U + 3 В) |
Режим испытания изоляции на пробой | |||
Напряжение постоянного тока |
0 - 5500 В |
1 В |
± (0,03 • U + 40 В) |
Ток утечки |
0 - 1,4 мА |
0,001 мА |
± (0,03 • I + 3 е.м.р.) |
Режим измерения напряжения | |||
Напряжение постоянного и переменного тока |
0 - 600 В |
1 В |
± (0,03 • U + 3 В) |
Частота переменного тока |
45 - 65 Гц |
0,1 Гц |
± 0,2 Гц |
Режим измерения электрической емкости | |||
Электрическая емкость |
0 - 99,9 нФ |
0,1 нФ |
± (0,05 • С + 2 е.м.р.) |
100 - 999 нФ |
1 нФ | ||
1 - 50 мкФ |
0,01 мкФ |
Примечания:
R - измеренное значение электрического сопротивления изоляции;
U - измеренное значение напряжения постоянного/переменного тока; I - измеренное значение тока утечки;
С - измеренное значение электрической емкости;
е.м.р. - единица младшего разряда.
Основные технические характеристики тераомметров 5478 представлены в таблице 2. Таблица 2
Характеристика |
Значение |
Питание:
|
200 - 265 В (45 - 65 Гц) 6 элементов питания 1,5 В типа LR14 |
Г абаритные размеры (ширинахвысотахглубина), мм |
265 х 110 х 185 |
Масса, кг, не более |
2,1 |
Условия эксплуатации:
|
от 0 до плюс 40 95 84 - 106,7 (630 - 800) |
