Сведения о средстве измерений: 63939-16 Калибраторы частичных разрядов

Номер по Госреестру СИ: 63939-16
63939-16 Калибраторы частичных разрядов
(KAL 9510, KAL 9520)

Назначение средства измерений:
Калибраторы частичных разрядов KAL 9510, KAL 9520 (далее - калибраторы) предназначены для воспроизведения электрических импульсов с заданным значением электрического заряда с целью калибровки (поверки) измерителей частичных разрядов при испытаниях электротехнических устройств высоким напряжением.

сертификация программного обеспечения
Внешний вид. Калибраторы частичных разрядов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Калибраторы частичных разрядов
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2021
Номер записи - 155172
ID в реестре СИ - 377572
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

KAL9510, KAL 9520, KAL 9510,

Производитель

Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№581 от 2016.05.18 Об утверждении типов средств измерений

Наличие аналогов СИ: Калибраторы частичных разрядов (KAL 9510, KAL 9520)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Haefely Test AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25586-03

Трансформаторы напряжения измерительные эталонные, 4820spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
28982-05

Трансформатор напряжения измерительный эталонный, 4820-HV-spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
34826-07

Делитель высоких напряжений, H 4861/400
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-07
01.09.2012
Микроомметры, 2291, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-14
25.04.2019
Микроомметры, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
36298-07
01.12.2012
Измерители коэффициента трансформации, TTR 2795
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
38349-08
05.02.2019
Установки измерительные, TMS-580
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
38971-08
05.02.2019
Установки измерительные, MIDAS
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
44218-10
01.04.2015
Измерители частичных разрядов, DDX 9101
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47118-11

Микроомметр цифровой, 2231
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47119-11

Мост переменного тока, 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
53509-13
15.05.2018
Тераомметры, 5478
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
53510-13
15.05.2018
Микроомметры, 2226а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
55993-13
19.12.2018
Анализаторы частотных характеристик, FRA 5310
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57167-14
16.04.2019
Измерители коэффициента трансформации, TTR 2795, TTR 2796
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57779-14

Мост переменного тока, 2840
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57780-14

Делитель напряжения высоковольтный, CVD600/1
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57781-14

Вольтметр переменного тока, OT248
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57944-14

Анализатор импульсов цифровой, DiAS 733
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57948-14

Делитель импульсного напряжения емкостной, CS 2000-420
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
61256-15
11.08.2021
Калибраторы частичных разрядов, 9216
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
61865-15
02.10.2021
Установки измерительные, 2285
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
63939-16
18.05.2021
Калибраторы частичных разрядов, KAL 9510, KAL 9520
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
64945-16

Система измерительная, 9121а-8
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
67280-17
14.04.2022
Системы измерительные, DDX 9121b-X
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
75393-19

Мост для измерения емкости и тангенса угла потерь, Tettex 2809а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
78362-20

Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года

Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.

Отчет состоит из трех круговых диаграмм и интерактивной географической карты.

Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).

На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Калибраторы частичных разрядов (KAL 9510, KAL 9520)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • KAL 9510
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • KAL 9520
  • KAL 9510
  • 4 1 0 4 0 3 0 3
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • KAL9510
  • KAL 9510
  • 8 0 8 0 8 0 8

    Стоимость поверки Калибраторы частичных разрядов (KAL 9510, KAL 9520)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    включает в себя метрологически значимую часть, которая встроена в калибратор и физически недоступна, и метрологически незначимую часть, предназначенную для дистанционного управления калибратором в том же объеме, который доступен оператору при работе с сенсорным экраном. С этой целью в комплекте предусмотрен волоконно-оптический кабель с оптическим разъемом на приборном конце и переходником к RS-232 на конце, присоединяемом к компьютеру.

    Уровень защиты измерительной информации в соответствии с Р 50.2.077-2014 -«высокий». Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    9520

    Номер версии (идентификационный номер) ПО

    01.11

    Цифровой идентификатор ПО

    -

    Другие идентификационные признаки

    -


    Знак утверждения типа

    Знак утверждения типа

    наносят печатным способом на титульные листы эксплуатаци-онной документации и самоклеящейся этикеткой на корпус калибратора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к калибраторам частичных разрядов KAL 9510, KAL 9520

    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

    ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов.

    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

    ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.

    ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов.

    Техническая документация фирмы Haefely Test AG, Базель, Швейцария.

    Поверка

    Поверка

    осуществляется в соответствии с документом МП 60-262-2015 «Калибраторы частичных разрядов KAL 9510, KAL 9520. Методика поверки», утвержденным ФГУП «УНИИМ» в марте 2016 г.

    Эталоны, используемые при поверке:

    - эталон 2 разряда по ГОСТ Р 8.761-2011 (осциллограф универсальный DSOS054A, Госреестр № 60449-15).


    Изготовитель

    Фирма «Haefely Test AG», Швейцария Haefely Test AG, Birsstrasse 300, CH-4052 Basel/Switzerland
    Phone: +41 61 373 4111, Fax: +41 61 373 4912
    E-mail: schikarski.peter@haefely.com; http://www.haefely.com

    Заявитель


    Общество с ограниченной ответственностью «МАКДЕМ» (ООО «МАКДЕМ») Россия, 119571, г. Москва, а/я 16
    Тел.: +7 (495) 778-12-64
    E-mail: office@macdem.ru; http://www.macdem.ru

    Испытательный центр


    Федеральное   государственное   унитарное   предприятие   «Уральский   научно
    исследовательский институт метрологии» (ФГУП «УНИИМ»)
    Россия, 620000, г. Екатеринбург, ул. Красноармейская, д. 4
    Тел./факс (343) 350-26-18 / (343) 350-20-39
    Е-mail: uniim@uniim.ru; http://www.uniim.ru/

    Принцип действия калибраторов основан на заряде до известного напряжения конденсатора известной емкости и разряде его на нагрузку, обеспечивая тем самым получение на нагрузке электрических импульсов с требуемым значением заряда. Это позволяет провести калибровку или поверку измерителей частичных разрядов (ЧР), а также выполнить калибровку (градуировку) измерительных каналов ЧР при испытаниях электротехнических устройств с учетом особенностей их конструкции, размещения и соединения с измерителем.

    Выходные импульсы калибратора имеют крутой фронт и экспоненциальный срез. Воспроизводимый заряд электрического импульса может быть установлен оператором из ряда дискретных значений.

    Модификации калибраторов отличаются друг от друга набором функций (см. таблицу 2), калибратор KAL 9520 имеет более широкий набор воспроизводимых значений заряда.

    Конструктивно калибраторы выполнены в прямоугольном металлическом корпусе. На передней панели корпуса расположены сенсорный экран, при помощи которого производится управление прибором, кнопка включения-выключения и окно фототранзистора для световой синхронизации. На верхней панели расположен выходной разъем, на нижней - крышка гнезда аккумулятора, разъем для подключения зарядного устройства и оптический интерфейсный разъем.

    Электропитание калибратора осуществляется от аккумулятора.

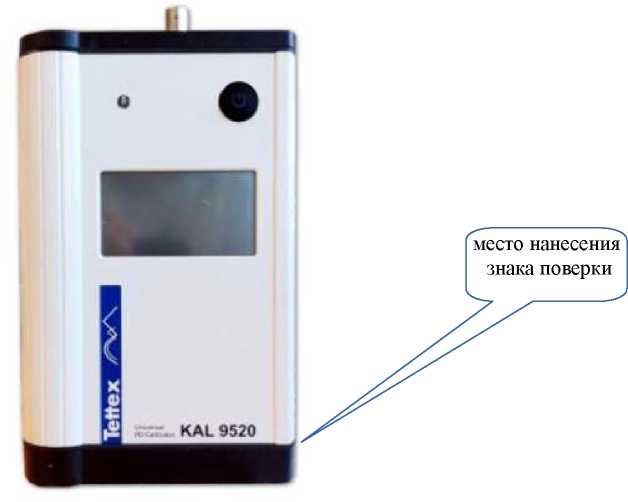

    Внешний вид калибраторов показан на рисунке 1.

    Внешний вид. Калибраторы частичных разрядов (KAL 9510, KAL 9520), http://oei-analitika.ru

    Рисунок 1 - Внешний вид калибраторов


    Таблица 3

    Наименование

    Количество, шт.

    Калибратор частичных разрядов

    1

    Кабель соединительный

    2

    Зарядное устройство

    1

    Укладочный кейс

    1

    Руководство пользователя

    1

    Методика поверки МП 60-262-2015

    1


    Таблица 2

    Наименование характеристики

    Значение характеристики

    KAL 9510

    KAL 9520

    1

    2

    3

    Диапазон заряда генерируемых электрических импульсов q, пКл

    от Ьдо 50000

    от 0,1 до 50000

    Пределы допускаемой погрешности заряда генерируемых электрических импульсов

    относительная ±5 % (q > 20 пКл) абсолютная ±1 пКл (q < 20 пКл)

    Полярность импульсов

    положительная или отрицательная

    -

    биполярные

    (от 0,1 до 500 пКл)

    Частота следования импульсов, Гц

    - внутренняя синхронизация

    от 15 до 250

    от 0,1 до 1500 двойные

    от 0,1 до 1000

    - оптическая синхронизация

    100 или 120

    - число импульсов за период

    1

    от 1 до 32

    - фазовый сдвиг

    -

    от 0° до 360°

    Число импульсов при «пакетном» режиме

    -

    от 1 до 50000

    Длительность фронта импульса, нс, не более

    20

    логарифмическая (1-2-5)

    Шкала формируемых значений заряда

    -

    линейная с шагом 10 фКл, 1 пКл, 1 нКл

    Габаритные размеры: длина х ширина х высота, мм, не более

    200х120х42

    Масса, кг, не более

    1,4

    Напряжение батареи питания, В

    7,2

    Электропитание зарядного устройства

    • - напряжение, В

    • - частота, Гц

    от 100 до 240

    от 40 до 70

    Продолжение таблицы 2

    1

    2

    3

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от минус 10 до плюс 40 от 20 до 80

    Средняя наработка до отказа, ч, не менее

    25000

    Средний срок службы, лет

    15


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
