Номер по Госреестру СИ: 61865-15
61865-15 Установки измерительные
(2285)
Назначение средства измерений:
Установки измерительные 2285 (далее - установка) предназначены для измерения сопротивления обмоток, отношения чисел витков, тока холостого хода трансформаторов, температуры узлов трансформатора, а также обработки, хранения и отображения полученной измерительной информации. Используется для испытаний и диагностики силовых, распределительных и измерительных трансформаторов в производственных условиях.
Внешний вид.
Установки измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) TTS 2285 на базе Windows обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение отчетов, а также возможность работы в локальной сети предприятия.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик установки.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TS2285 |
Номер версии (идентификационный номер) ПО |
2.5.0 |
Цифровой идентификатор ПО (алгоритм WinMD5) |
6ca8e273bca4891b79603cc01e7088eb |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист формуляра печатным способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 35-262-2015 "ГСИ. Установка измерительная 2285. Методика поверки", утвержденному ГЦИ СИ ФГУП «УНИИМ» 31.07.2015 г.
Перечень основных эталонов, применяемых при поверке:
- эталон единицы электрического сопротивления 3 разряда в диапазоне значений от 0,001 Ом до 10000 Ом;
- эталон единицы силы переменного электрического тока 3 разряда в диапазоне значений от 0,01 А до 1 А.
Изготовитель
Фирма “Haefely Test AG”, Швейцария
Haefely Test AG, Birsstrasse 300, CH-4052 Basel/Switzerland
Phone +41.61.373.41.11, Fax +41.61.373.41.12
E-mail: schikarski.peter@haefely.com http://www.haefely.com
Заявитель
Общество с ограниченной ответственностью «МАКДЕМ» (ООО «МАКДЕМ») Россия, 119571, Москва, а/я 16
Тел. +7 495 7781264
E-mail: office@macdem.ru http://www.macdem.ru
Лист № 4 Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4 Тел./факс (343) 350-26-18 / (343) 350-20-39
Е-mail: uniim@uniim.ru http://www.uniim.ru/
Принцип действия установки основан на пропускании электрического тока через обмотки испытуемого трансформатора, получении сигналов, пропорциональных току и (или) напряжению на этих обмотках, включая отводы, и обработке полученных сигналов для нахождения сопротивления обмоток. Измерение температуры осуществляется при помощи датчиков, в качестве которых используют термометры сопротивления Pt-100 или термисторы. Измерение отношения чисел витков (коэффициента трансформации) и тока холостого хода проводят при помощи входящего в состав установки измерителя TTR 2795 или TTR 2796 (Госреестр СИ № 57167-14).
Управление установкой автоматизировано и производится с пульта управления, выполненного с использованием промышленного компьютера. Результаты измерений выводятся оператору на экран монитора, а также сохраняются в памяти компьютера в виде архивного протокола, идентифицируемого по принадлежности к конкретному образцу изделия, на котором проводились измерения. Дополнительные функции, реализуемые установкой, относятся к испытаниям трансформаторов в соответствии с требованиями стандартов и включают в себя программное управление процессом испытаний, хранение измерительной информации и последующую ее обработку по заданной пользователем или встроенной программе (например, построение графиков или пересчет значений электрического сопротивления обмоток для другого значения температуры).
Пломба со знаком поверки

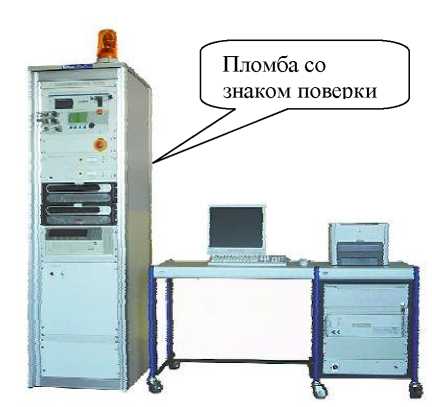

Рисунок 1 - Внешний вид установки
Конструктивно установка включает в себя два узла: приборную стойку и рабочий стол с промышленным компьютером. Кроме того, имеется комплект соединительных кабелей. Установку размещают стационарно в помещении, предназначенном для проведения испытаний трансформаторов. Обозначение установки (например, 2285d/100/3) может содержать информацию об особенностях конкретного экземпляра, оговариваемых при поставке: буква d относится к обновлению модели, цифра 100 - максимальный ток в амперах, 3 - вариант исполнения установки). Внешний вид установки представлен на рисунке 1.
Лист № 2 Всего листов 4
Таблица 3
№ п.п. |
Наименование |
Обозначение |
Кол-во |
1 |
Стойка приборная |
2285 cabinet |
1 |
2 |
Рабочий стол с ПК |
2285 control desk |
1 |
3 |
Комплект соединительных кабелей |
- |
1 |
4 |
Руководство по эксплуатации (перевод) |
2285 РЭ |
1 |
5 |
Формуляр |
2285 ФО |
1 |
6 |
Методика поверки |
МП 35-262-2015 |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерения сопротивления, Ом |
от 140-5 до 1402 |
Пределы допускаемой абсолютной погрешности, Ом |
±(10-6 + 10-3 Rизм) |
Число каналов измерения |
до 18 |
Диапазон измерения отношения чисел витков |
от 0,8 до 50000 |
Пределы допускаемой относительной погрешности, % |
от ±0,03 до ±0,6 *) |
Число выводов |
4 х 3 группы обмоток |
Диапазон измерения тока холостого хода, А |
от 0,01 до 1 |
Пределы допускаемой абсолютной погрешности, А |
±240-3 |
Диапазон измерения температуры, °C |
от 0 до 120 |
Пределы допускаемой абсолютной погрешности **) измерительного канала температуры, °C |
±0,3 |
Число каналов измерения |
до 12 |
Габаритные размеры, мм, не более: (ширина х высота х глубина) - стойка приборная |
600 х 1970 х 700 |
- стол рабочий |
1600 х 700 х 800 |
Масса, кг, не более: - стойка приборная |
200 |
- стол рабочий |
40 |
- кабели (100 А или 50 А) |
100 или 80 |
Электропитание |
трехфазная сеть 380 (400) В |
- максимальный испытательный ток, А |
100 |
- максимальное испытательное напряжение, В |
60 |
- максимальная мощность на испытуемом объекте, Вт |
2 х 3000 |
Условия эксплуатации: - температура, °C |
23 ± 5 |
- относительная влажность воздуха, % |
45 - 75 |
Средняя наработка до отказа, час, не менее |
20000 |
Примечания:
*) Таблица распределения предельно допускаемой погрешности в зависимости от диапазона измерений приведена в описании типа измерителя TTR 2795 (TTR 2796), Госреестр СИ № 57167-14. ** ) Полная погрешность измерения температуры включает в себя также погрешность датчика.
