Номер по Госреестру СИ: 47119-11
47119-11 Мост переменного тока
(2877)
Назначение средства измерений:
Мост переменного тока 2877 предназначен для измерения электрической емкости, тангенса угла диэлектрических потерь, индуктивности, добротности, напряжения переменного тока; частоты, активной, реактивной, полной мощности, коэффициента мощности (cos ф), электрического сопротивления по последовательной электрической схеме.
Программное обеспечение
Мост имеет встроенное программное обеспечение (ПО) - микропрограмму. ПО служит для обеспечения функционирования, автоматического баланса моста, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) моста предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1 - Характеристики программного обеспечения (ПО)
Наименова ние ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное |
Микропрограмма |
3.13 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
лист № 3 всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мостам переменного тока 2877-
1. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
-
2. ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.
-
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
4. Техническая документация фирмы «Haefely Test AG», Швейцария.
Поверка
Поверкаосуществляется по документу «Мосты переменного тока 2877. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2011 г.
Средства поверки: меры емкости образцовые Р597 (кл. т. 0,05 - 0,2); трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,1); регистратор показателей качества электрической энергии ПАРМА РК3.01 (± 0,1 %).
Изготовитель
Фирма «Haefely Test AG», Швейцария.Адрес: Lehenmattstrasse 353, СН-4052 Basel, Switzerland. Тел.: + 41 61 373 4111 Факс: + 41 61 373 4912
Web-сайт: www.haefely.com
Заявитель
ООО «ТАТКАБЕЛЬ».Адрес: 422624, Республика Татарстан, Лаишевский район, с. Столбище, ул. Лесхозовская, д.32.
Тел.: (843) 227-50-21 Факс: (843) 227-50-22
Web-сайт: http://www.tatcable.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия прибора основан на измерении токов в плечах мостовой измерительной схемы. Прибор представляет собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным трансформатором тока (трансформатором отношения), третье плечо образует внешний эталонный конденсатор (CN), четвертое - измеряемая емкость (CX).
Мост является цифровым прибором, оснащенным микро-ЭВМ. Микропроцессор осуществляет процессы управления, измерения, уравновешивания моста. Непосредственно измеряемыми параметрами являются электрическая емкость, тангенс угла диэлектрических потерь и испытательное напряжение переменного тока. Остальные параметры определяются путем цифровой обработки измерительной информации микропроцессором по известным в электротехнике алгоритмам. Результаты измерений индицируются на ЖК-дисплее.
Основные узлы моста: источник питания, дифференциальный трансформатор тока, нуль-детектор, микро-ЭВМ, блок управления, блок интерфейсов.

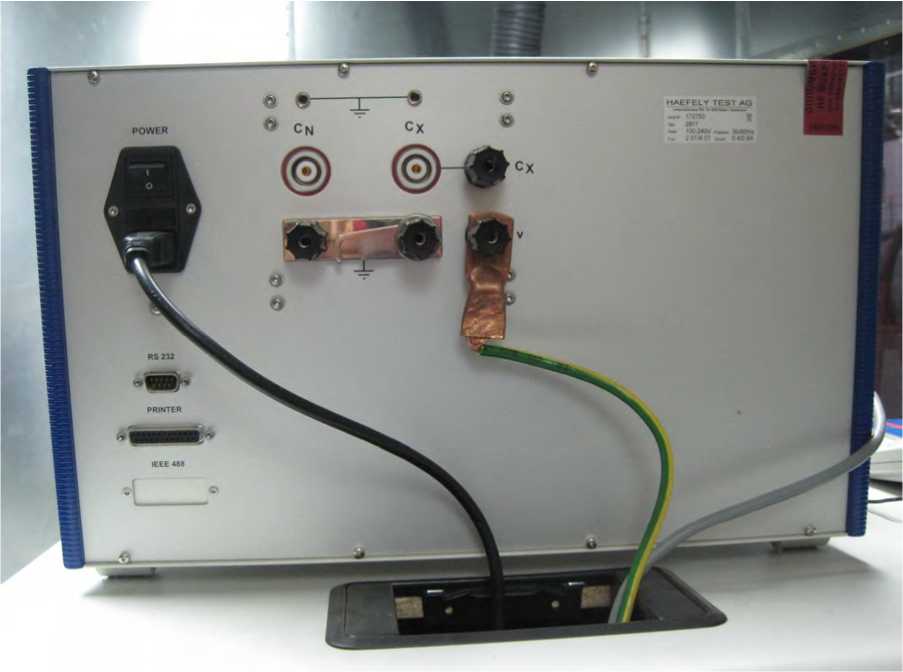

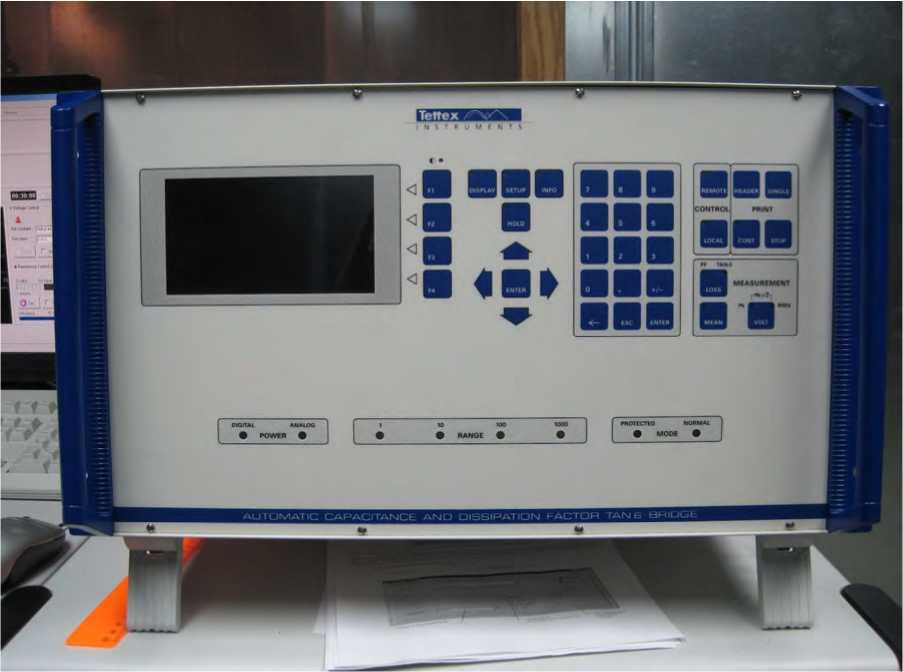

Конструктивно прибор размещен в закрытом металлическом корпусе с откидными ножками, позволяющем размещение прибора на столе, либо в стандартной 19-дюймовой стойке. На передней панели расположены ЖК-дисплей с подсветкой, индикаторы режимов работы, мембранная клавиатура, ручки для переноски. На задней панели расположены выключатель и разъем сети питания, разъем интерфейса RS-232, разъем интерфейса Centronics для подключения внешнего принтера, измерительные входы, клеммы заземления.
Для предотвращения несанкционированного доступа мост пломбируется специальными наклейками, имеющими уникальный номер, при повреждении которых проявляется соответствующая надпись.
Таблица 3 - Комплектность (обязательная поставка)
№ п/п |
Наименование |
Количество |
Примечание |
1. |
Мост |
1 |
Зав. № 172750 |
2. |
Кабель питания |
1 | |
3. |
Комплект принадлежностей |
1 | |
4. |
Руководство по эксплуатации |
1 | |
5. |
Методика поверки |
1 |
Таблица 4 - Комплектность (опциональная поставка)
№ п/п |
Наименование |
Количество |
Примечание |
1. |
Кабель для интерфейса RS-232 |
1 | |
2. |
Кабель для подключения к объекту испытаний |
1 |
Длина 2, 5, 10, 20 м |
3. |
Кабель для подключения к эталонному конденсатору Cn |
1 |
Длина 2, 5, 10, 20 м |
4. |
Кабель заземления |
1 |
Длина 5, 10, 20 м |
5. |
Конденсатор эталонный воздушный |
1 |
Емкость 100 пФ |
6. |
Конденсатор эталонный элегазовый |
1 |
Емкость 100 пФ |
7. |
Компаратор тока (прецизионный трансформатор тока) |
1 |
Ток 100, 1000, 5000 А |
8. |
Источник высокого напряжения с встроенным эталонным конденсатором емкостью 100 пФ |
1 |
До 12 кВ |
9. |
Источник высокого напряжения резонансный |
1 |
До 2 кВ |
10. |
Испытательная ячейка для жидких изоляционных материалов |
1 |
С нагревом и без |
11. |
Испытательная ячейка для твердых изоляционных материалов |
1 |
С нагревом и без |
Таблица 2
№ п/п |
Измеряемая вели чина |
Диапазон измерений |
Погрешность |
Примечание |
1. |
Электрическая емкость (C) |
от 0,1CN до 1,0CN от 1,0CN до 10CN от 10CN до 100CN от 100CN до 1000CN |
± 0,02 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. |
CN = 10 - 10000 пФ -емкость эталонного конденсатора Cx/Cn > 1 |
2. |
Тангенс угла диэлектрических потерь (tg 6) |
от 0 до 0,00999 от 0,01 до 0,0999 от 0,1 до 0,999 от 1,0 до 9,99 |
± 1 % tg 6x ± 2 е.м.р. | |
3. |
Индуктивность (L) |
от 0,01 до 1000 кГн |
± 0,4 % Lx ± 2 е.м.р. ± 0,4 % Lx ± 1 е.м.р. ± 0,4 % Lx ± 1 е.м.р. ± 0,4 % Lx ± 1 е.м.р. |
Измерения индуктивности возможны только с использованием внешнего компаратора тока. |
4. |
Добротность(Q) |
от 0,1 до 100 |
± 1 % Qx | |
5. |
Напряжение переменного тока |
от 0 до 1,999 кВ от 2,0 до 19,99 кВ от 20,0 до 199,9 кВ от 200,0 до 1999 кВ |
± 1 % Ux ± 2 е.м.р. | |
6. |
Частота(F) |
от 45,0 до 65,0 Гц |
± 0,2 % Fx | |
7. |
Активная мощность (P) |
от 0 до 999 мкВт от 1,0 до 999 мВт от 1,0 до 999 Вт от 1,0 до 999 кВт от 1,0 до 999 МВт |
± 1,5 % Px | |
8. |
Реактивная мощность (Q) |
от 0 до 999 мкВар от 1,0 до 999 мВар от 1,0 до 999 Вар от 1,0 до 999 кВар от 1,0 до 999 МВар |
± 1,5 % Qx | |
9. |
Полная мощность (S) |
от 0 до 999 мкВ^А от 1,0 до 999 мВ^А от 1,0 до 999 В^А от 1,0 до 999 кВ^А от 1,0 до 999 МВ^А |
± 1,5 % Sx | |
10. |
Коэффициент мощности (cos ф) |
от 0 до 1 |
± 1 % cos фХ ± 2 е.м.р. | |
11. |
Электрическое сопротивление по последовательной электрической схеме (Rs) |
от 0 до 999 Ом от 1,0 до 999 кОм |
± 1,5 % Rs |
где Cx, tg 5х, Lx, Ux, Fx, Px, Qx, Sx, cos фх, Rs - результаты измерений;
е.м.р. - единица младшего разряда.
Напряжение питания, В
230
50
450х270х540
Частота напряжения питания, Гц
Габаритные размеры, мм, (длинахширинахвысота)
Масса, кг 30
Рабочие условия применения: температура окружающего воздуха, °C от + 5 до + 45
относительная влажность, % от 20 до 80 без конденсации.
