Сведения о средстве измерений: 64945-16 Система измерительная

Номер по Госреестру СИ: 64945-16
64945-16 Система измерительная
(9121а-8)

Назначение средства измерений:
Система измерительная 9121а-8 (далее - система) предназначена для измерений характеристик частичных разрядов в изоляции электрооборудования при его испытаниях.

сертификация программного обеспечения
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная
Рисунок № 1
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерительная
Рисунок № 2
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система измерительная
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 156257
ID в реестре СИ - 378657
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1264 от 2016.09.07 Об утверждении типов средств измерений

Наличие аналогов СИ: Система измерительная (9121а-8)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Haefely Test AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25586-03

Трансформаторы напряжения измерительные эталонные, 4820spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
28982-05

Трансформатор напряжения измерительный эталонный, 4820-HV-spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
34826-07

Делитель высоких напряжений, H 4861/400
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-07
01.09.2012
Микроомметры, 2291, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-14
25.04.2019
Микроомметры, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
36298-07
01.12.2012
Измерители коэффициента трансформации, TTR 2795
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
38349-08
05.02.2019
Установки измерительные, TMS-580
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
38971-08
05.02.2019
Установки измерительные, MIDAS
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
44218-10
01.04.2015
Измерители частичных разрядов, DDX 9101
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47118-11

Микроомметр цифровой, 2231
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47119-11

Мост переменного тока, 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
53509-13
15.05.2018
Тераомметры, 5478
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
53510-13
15.05.2018
Микроомметры, 2226а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
55993-13
19.12.2018
Анализаторы частотных характеристик, FRA 5310
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57167-14
16.04.2019
Измерители коэффициента трансформации, TTR 2795, TTR 2796
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57779-14

Мост переменного тока, 2840
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57780-14

Делитель напряжения высоковольтный, CVD600/1
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57781-14

Вольтметр переменного тока, OT248
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57944-14

Анализатор импульсов цифровой, DiAS 733
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57948-14

Делитель импульсного напряжения емкостной, CS 2000-420
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
61256-15
11.08.2021
Калибраторы частичных разрядов, 9216
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
61865-15
02.10.2021
Установки измерительные, 2285
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
63939-16
18.05.2021
Калибраторы частичных разрядов, KAL 9510, KAL 9520
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
64945-16

Система измерительная, 9121а-8
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
67280-17
14.04.2022
Системы измерительные, DDX 9121b-X
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
75393-19

Мост для измерения емкости и тангенса угла потерь, Tettex 2809а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
78362-20

Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

  • наименования модификаций в зависимости от типа СИ;
  • количество СИ каждой из модификаций;
  • долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерительная (9121а-8)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерительная (9121а-8)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) системы включает в себя метрологически значимую и метрологически незначимую части.

Метрологически незначимая часть ПО DDX-9101/9121 Remote Control Software предназначена для дистанционного управления измерительными преобразователями DDX 9121a   через сеть Ethernet в том же объёме, который доступен оператору на

управляющем компьютере системы. Соединение с сетью производится через разъём на задней панели измерительного преобразователя.

Метрологически значимая часть ПО DDX 9121a Software встроена в преобразователь и недоступна для пользователя, за исключением обновления версии ПО посредством дистанционного управления при наличии связи через сеть Интернет с изготовителем системы. При неправильных действиях оператора в этой ситуации измерительный преобразователь DDX 9121a выходит из работоспособного состояния.

Уровень защиты метрологически значимой части ПО согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка обеспечения защиты программного обеспечения» - «средний».

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DDX 9121a Software

Номер версии (идентификационный номер) ПО

4.1.2.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносят печатным способом на титульные листы эксплуатационных документов и самоклеящейся этикеткой на нижнюю часть передней панели монитора управляющего компьютера системы.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений приведена в документе ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системе измерительной 9121a-8

ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения.

ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.

ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов.

Техническая документация фирмы Haefely Test AG, Базель, Швейцария.

Поверка

Поверка

осуществляется в соответствии с документом МП 106-262-2015 «ГСИ. Система измерительная 9121a-8». Методика поверки», утвержденным ФГУП «УНИИМ» в июле 2016 г. Основные средства поверки:

  • - эталон 2 разряда по ГОСТ Р 8.648-2008 (мультиметр DMM4040, Госреестр СИ № 43826-10);

  • - эталон 2 разряда по ГОСТ Р 8.761-2011 (осциллограф универсальный DSOS054A, Госреестр № 60449-15).


Изготовитель

Фирма “Haefely Test AG”, Швейцария Haefely Test AG, Birsstrasse 300, CH-4052 Basel/Switzerland
Phone: +41 61 373 4111, Fax: +41 61 373 4912
E-mail: schikarski.peter@haefely.com; http://www.haefely.com

Заявитель


Общество с ограниченной ответственностью «МАКДЕМ» (ООО «МАКДЕМ ») Россия, 119571, г. Москва, а/я 16
Тел.: +7 (495) 778-12-64
E-mail: office@macdem.ru; http://www.macdem.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Россия, 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс (343) 350-26-18 / (343) 350-20-39
E-mail: uniim@uniim.ru ; http://www.uniim.ru/

Принцип действия системы состоит в обработке импульсных электрических сигналов, возникающих из-за частичных разрядов (ЧР) в изоляции электрооборудования при воздействии на него высокого напряжения, с последующим выделением измерительной информации о кажущемся заряде. Измерительный канал системы, подключаемый к объекту испытаний (непосредственно или, в необходимых случаях, через конденсатор связи) включает в себя согласующий четырехполюсник AQS 9110 и цифровой измерительный преобразователь ЧР DDX 9121 а, сопряженный с промышленным компьютером. Кроме того, в составе системы содержится калибратор частичных разрядов 9216 (ГР № 61256-15). Специфической особенностью измерений частичных разрядов является необходимость предварительной калибровки измерительного канала системы перед проведением измерений. Это позволяет автоматически ввести поправки к результатам измерений, зависящие от объекта испытаний, выбранной полосы пропускания фильтра, монтажа измерительной схемы и пр.

Система 9121 а-8  №  12100677-20 содержит восемь измерительных каналов.

Конструктивно измерительные преобразователи размещены в настольной конструкции, в которой находится также управляющий компьютер системы. Остальные элементы системы размещают индивидуально, применительно к конфигурации испытуемого объекта, и соединяют между собой кабелями. Калибратор также подключают к измерительному каналу через объект испытаний.

Внешний вид системы и ее элементов показан на рисунках 1 и 2.

Внешний вид. Система измерительная (9121а-8), http://oei-analitika.ru

Рисунок 1 - внешний вид системы

(на столе показаны два согласующих четырехполюсника и калибратор).

Внешний вид. Система измерительная (9121а-8), http://oei-analitika.ru
Внешний вид. Система измерительная (9121а-8), http://oei-analitika.ru

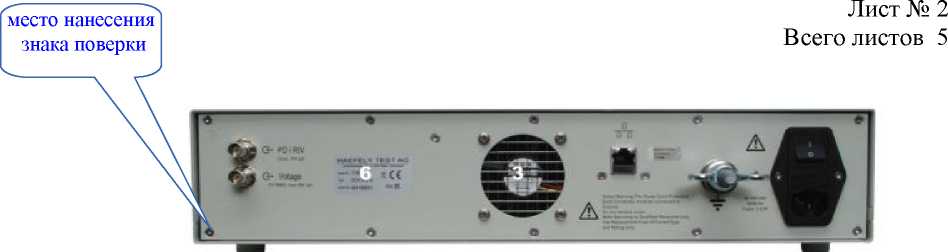

Рисунок 2 - задняя панель измерительного преобразователя ЧР


Таблица 3

Наименование и обозначение

Количество

Заводской номер

1

2

3

Преобразователь измерительный ЧР DDX 9121a

8

178095

178101

178102

178097

178098

178100

178099

178096

Четырехполюсник согласующий AQS 9110

8

178028

178029

178030

178031

178032

178033

178034

178035

Окончание таблицы 3

1

2

3

Калибратор ЧР 9216

1

177544

Комплект соединительных кабелей

1

-

Промышленный компьютер PCI 811а

1

178071

Монитор Philips 220B4LP

1

AU4A1305007683

Принтер HP LaserJet CP1525n color

1

CNCF167066

Инструкция по эксплуатации DDX 9121a

1

4842282

Инструкция по эксплуатации AQS 9110

1

4842283

Инструкция по эксплуатации калибратора ЧР 9216

1

-

Формуляр на систему

1

9121а-8 ФО

Методика поверки

1

МП 106-262-2015

Примечание - В течение срока эксплуатации системы допускается замена компонентов в ее составе на такие же или аналогичные при условии соответствия метрологических и технических характеристик заявленным выше.


Таблица 2

Наименование характеристики

Значение

1

2

Диапазон измерений уровня частичных разрядов q, пКл

от 1 до 1000

Пределы допускаемой погрешности измерений уровня частичных разрядов:

  • - абсолютной (q < 20 пКл), пКл

  • - относительной (q > 20 пКл), %

±1

±5

Диапазон измерений входного напряжения, В

от 0 до 10

Пределы допускаемой приведенной погрешности измерений входного напряжения, %

±2

Окончание таблицы 2

1

2

Электропитание - однофазная сеть переменного тока напряжением, В

от 100 до 240

частотой, Гц

от 40 до 70

Габаритные размеры (±1 мм) длинахширинахвысота, мм: - одного преобразователя DDX 9121a

483x340x134

- одного согласующего четырехполюсника AQS 9110

260x160x90

- калибратора 9216

110x67x42

Масса, кг, не более:

- одного преобразователя DDX 9121a

3,0

- одного согласующего четырехполюсника AQS 9110

3,2

- калибратора 9216

0,2

Условия применения:

- температура окружающего воздуха, °C

от 0 до 40

- относительная влажность воздуха, %, не более

95 (без конденсации)

Средняя наработка до отказа, ч

130000

Средний срок службы, лет

15


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
